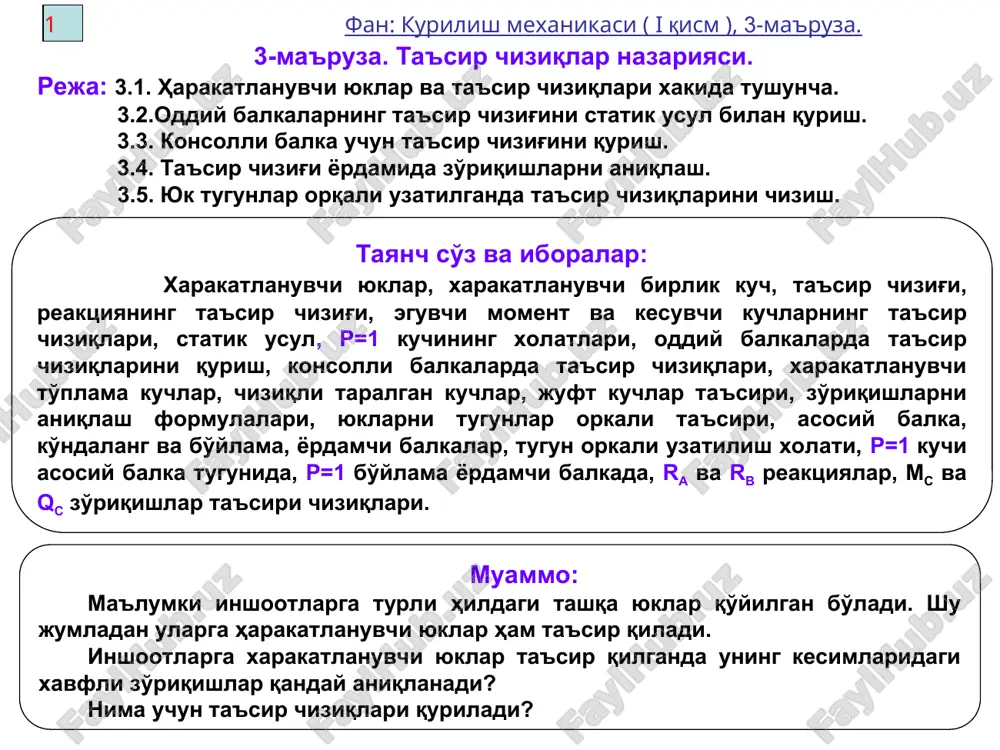

slayd 1 1 fan: kurilish mexanikasi ( i qism ), 3-ma'ruza. tayanch so'z va iboralar: xarakatlanuvchi yuklar, xarakatlanuvchi birlik kuch, ta'sir chizig'i, reaktsiyaning ta'sir chizig'i, eguvchi moment va kesuvchi kuchlarning ta'sir chiziqlari, statik usul, r=1 kuchining xolatlari, oddiy balkalarda ta'sir chiziqlarini qurish, konsolli balkalarda ta'sir chiziqlari, xarakatlanuvchi to'plama kuchlar, chiziqli taralgan kuchlar, juft kuchlar ta'siri, zo'riqishlarni aniqlash formulalari, yuklarni tugunlar orkali ta'siri, asosiy balka, ko'ndalang va bo'ylama, yordamchi balkalar, tugun orkali uzatilish xolati, r=1 kuchi asosiy balka tugunida, r=1 bo'ylama yordamchi balkada, ra va rb reaktsiyalar, mc va qc zo'riqishlar ta'siri chiziqlari. muammo: ma'lumki inshootlarga turli hildagi tashqa yuklar qo'yilgan bo'ladi. shu jumladan ularga harakatlanuvchi yuklar ham ta'sir qiladi. inshootlarga xarakatlanuvchi yuklar ta'sir qilganda uning kesimlaridagi xavfli zo'riqishlar qanday aniqlanadi? nima uchun ta'sir chiziqlari quriladi? 3-ma'ruza. ta'sir chiziqlar nazariyasi. reja: 3.1. harakatlanuvchi yuklar va ta'sir chiziqlari xakida tushuncha. 3.2.oddiy balkalarning ta'sir chizig'ini statik usul bilan qurish. 3.3. konsolli balka uchun …

2 / 16

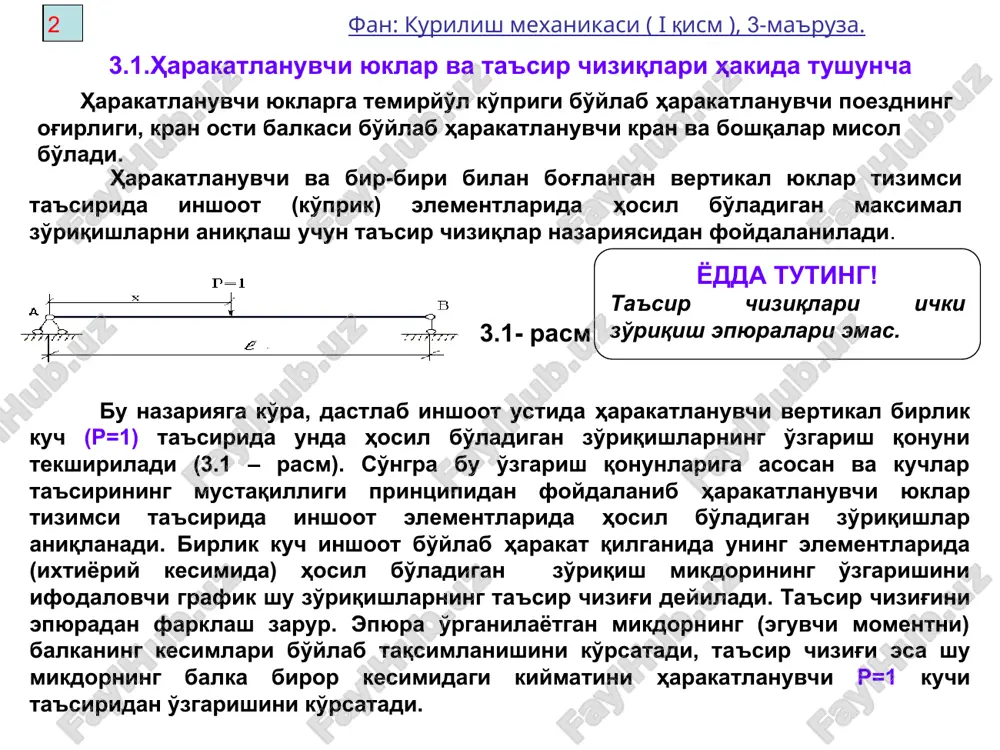

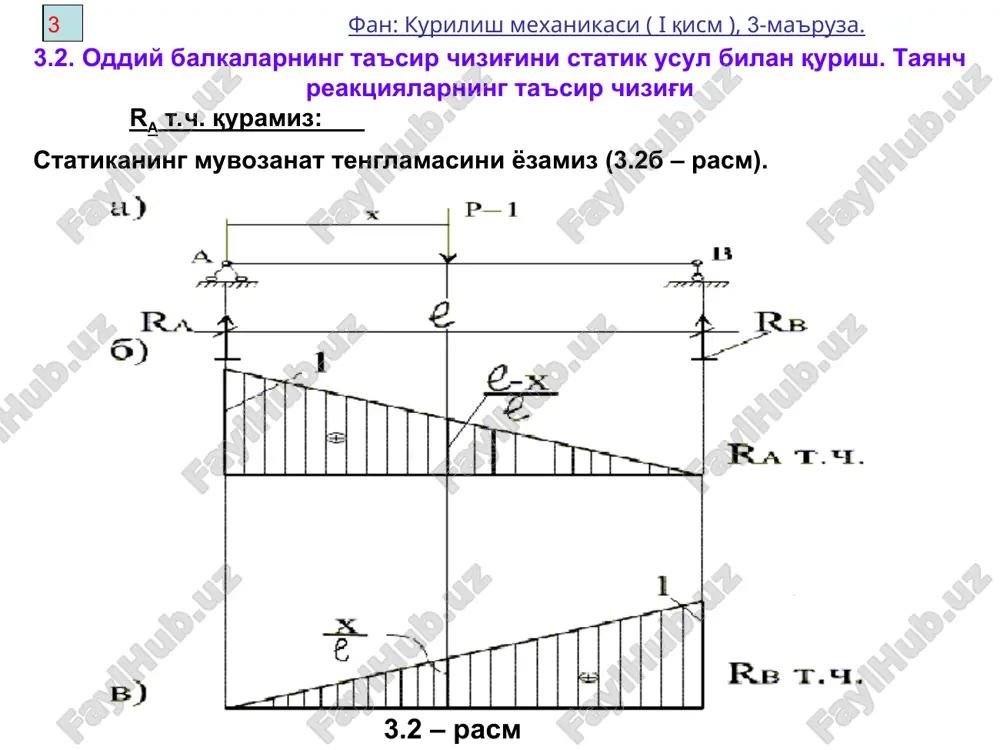

n zo'riqishlarning o'zgarish qonuni tekshiriladi (3.1 – rasm). so'ngra bu o'zgarish qonunlariga asosan va kuchlar ta'sirining mustaqilligi printsipidan foydalanib harakatlanuvchi yuklar tizimsi ta'sirida inshoot elementlarida hosil bo'ladigan zo'riqishlar aniqlanadi. birlik kuch inshoot bo'ylab harakat qilganida uning elementlarida (ixtiyoriy kesimida) hosil bo'ladigan zo'riqish mikdorining o'zgarishini ifodalovchi grafik shu zo'riqishlarning ta'sir chizig'i deyiladi. ta'sir chizig'ini epyuradan farklash zarur. epyura o'rganilayotgan mikdorning (eguvchi momentni) balkaning kesimlari bo'ylab taqsimlanishini ko'rsatadi, ta'sir chizig'i esa shu mikdorning balka biror kesimidagi kiymatini harakatlanuvchi r=1 kuchi ta'siridan o'zgarishini ko'rsatadi. 3.1.harakatlanuvchi yuklar va ta'sir chiziqlari hakida tushuncha 3 fan: kurilish mexanikasi ( i qism ), 3-ma'ruza. 3.2. oddiy balkalarning ta'sir chizig'ini statik usul bilan qurish. tayanch reaktsiyalarning ta'sir chizig'i ra t.ch. quramiz: statikaning muvozanat tenglamasini yozamiz (3.2b – rasm). 3.2 – rasm 4 fan: kurilish mexanikasi ( i qism ), 3-ma'ruza. bundan yoki r=1 da, x=0 da bu ta'sir chiziq 3.2 b-rasmda ko'rsatilgan.rb t.ch quramiz (3.2 v-rasm): x=0 da …

3 / 16

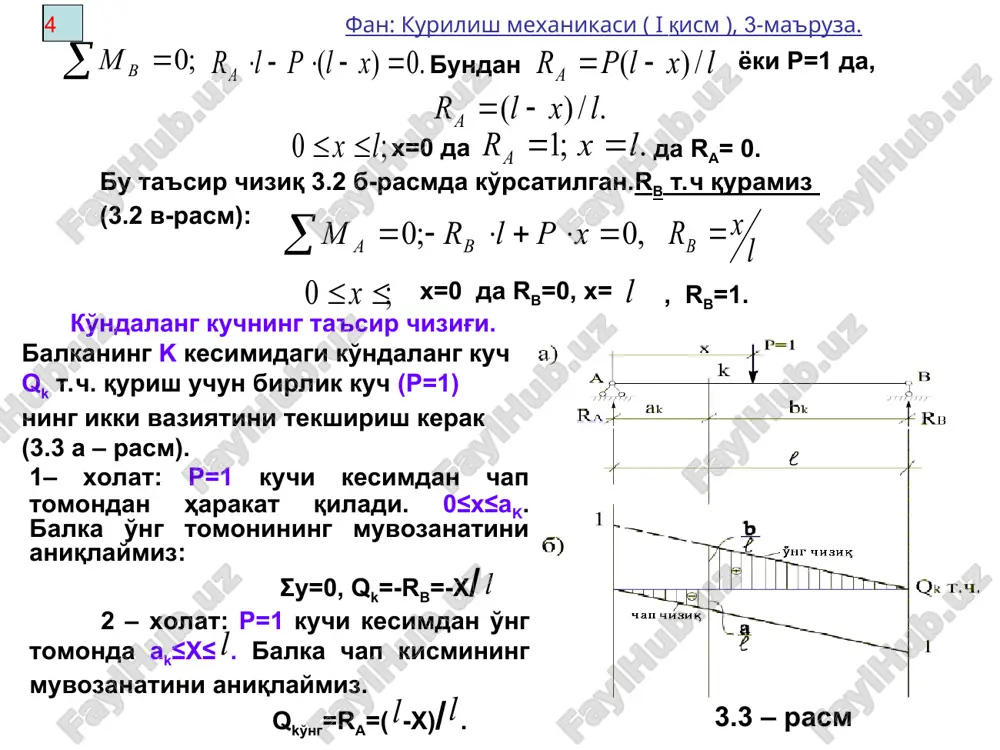

lamasini balkaning o'ng tomoni muvozanatiga asosan yozamiz. . x=0 da, mk=0; x= da, mk= 2 – holat: r=1 kuch o'ngda, x=0 da, mk =ak. mk=0. (3.4 b – rasm). x= - ak. mk= da, 3.4 – rasm 3.3.konsolli balka uchun ta'sir chizig'ini qurish konsolli balka uchun tayanch reaktsiyalari va uning biror kesimidagi qk, mk ta'sir chiziqlarini chizishda oddiy balka uchun olingan formulalardan foydalaniladi. 6 fan: kurilish mexanikasi ( i qism ), 3-ma'ruza. masalan, ra ning t.ch. chizish uchun r=1 yukni a tayanchdan o'ng tomonda x masofada joylashtiramiz (3.5 – rasm). mb=0 dan ra=( - x)/ ni hosil kilamiz. -a ≤ x < + b, x=0 da ra=1, x= da ra=0. - b va, ra= - b/ x=-a va, ra=( +a)/ =l+a/ . bu t.ch. 3.5b. – rasmda ko'rsatilgan. demak, konsolli balka tayanch reaktsiyalarning ta'sir chiziqlari kabi chizilib, so'ngra ular konsolning uchlarigacha davom ettiriladi. aytilganlarni ms va qs(konsolli balkada) larning t.ch. …

4 / 16

. taralgan yuk uzunligini elementar dx bo'lakchalariga bo'lamiz. ularni elementar to'plangan kuch q(x)dx orqali ifodalaymiz. u xolda elementar zo'riqish: ds=q(x)dxy=q(x)dω; (a) dω – elementar yuza. 9 fan: kurilish mexanikasi ( i qism ), 3-ma'ruza. hamma taralgan yukdan hosil bo'lgan zo'riqish mikdorini aniqlash uchun (a) ifodani integrallaymiz: agar q(x)=q=const bo'lsa s=qω (3.2) ω – tekis taralgan yuq qo'yilgan oraliqqa mos keluvchi ta'sir chizig'idan olingan yuza. agar inshootga har-xil intensivlikdagi bir necha tekis taralgan yuk ko'yilgan bo'lsa, u holda kuchlar ta'sirining mustakillik printsipiga asosan s zo'riqishni quyidagicha aniqlash mumkin: (3.3) momentni juft kuchlar bilan almashtiramiz: yoki (3.1) formulasiga asosan: s=-riyi+ri(yi+dyi)=ridyi yoki tgαi – ta'sir chizig'iga o'tkazilgan urinmaning abstsissa o'ki bilan hosil kilgan burchagining tangensi. 10 fan: kurilish mexanikasi ( i qism ), 3-ma'ruza. 3.inshootga juft kuchlar (moment) qo'yilgan bo'lsin (3.8 – rasm). (3.4) agar inshootga to'plangan kuch, tekis taralgan yuk va momentlar ko'yilgan bo'lsa, unda hosil bo'lgan zo'riqishlar mikdori ta'sir chizig'i yordamida …

5 / 16

bo'linadi. tashqi yuk esa ular ustiga ko'yilgan yordamchi – bo'ylama balkalar bo'yicha harakatlanadi (3.9 – rasm). bunday tizimlarda tashqi yuklarning ta'siri ko'ndalang balkalardan asosiy balkaga tugunlar orkali uzatiladi va bunday uzatilish tugun orkali yuklanish holati deyiladi. hisoblash ishlarini osonlashtirish uchun yordamchi bo'ylama balka ko'ndalang balkalarga sharnirli tayangan deb qabul qilinadi. asosiy balkaning c kesimi uchun m eguvchi moment ta'sir chizig'i quramiz. 12 fan: kurilish mexanikasi ( i qism ), 3-ma'ruza. agar r=1 yuki tugunlar ustida bo'lsa, uning ta'siri asosiy balkaga yordamchi balkalarsiz uzatilgan bo'ladi. m ning t. ch. oddiy balkalardagi kabi quriladi (3.9b – rasm). yordamchi balkada harakatlanuvchi r=1 kuchi asosiy balkaga r1 va r2 kuchlari kurinishida uzatiladi (3.9 – rasm). 3.5.yuk tugunlar orqali uzatilganda ta'sir chiziqlarini chizish. bu reaktsiyalarning mikdori prolyoti  ga teng bo'lgan oddiy balka tayanch reaktsiyalari kabi aniqlanadi. bunda 0 ≤ x ≤ d bo'ladi. r1 va r2 reaktsiyalar ta'siridan assosiy balkada hosil bo'lgan m ning …
