1 / 34

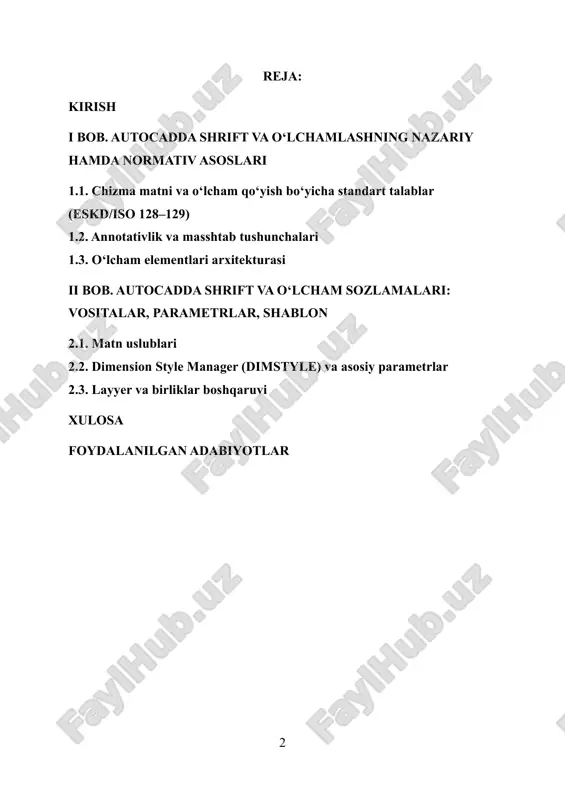

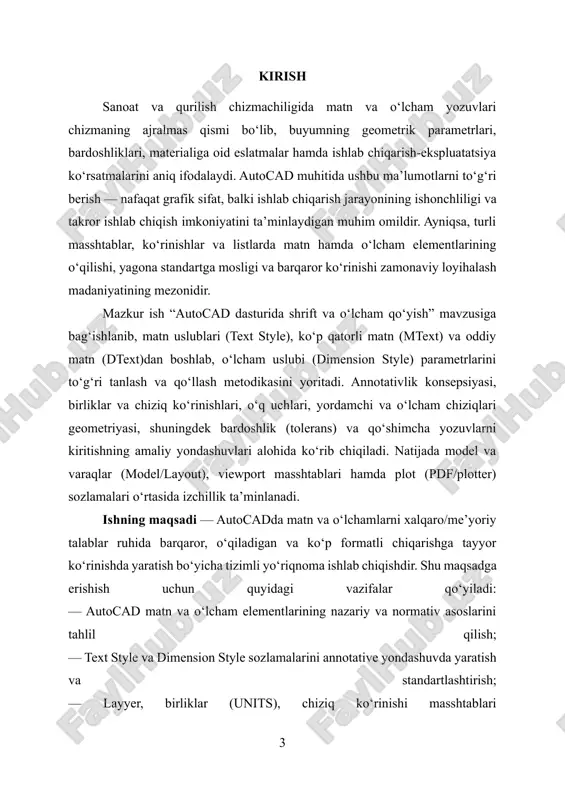

reja: kirish i bob. autocadda shrift va o‘lchamlashning nazariy hamda normativ asoslari 1.1. chizma matni va o‘lcham qo‘yish bo‘yicha standart talablar (eskd/iso 128–129) 1.2. annotativlik va masshtab tushunchalari 1.3. o‘lcham elementlari arxitekturasi ii bob. autocadda shrift va o‘lcham sozlamalari: vositalar, parametrlar, shablon 2.1. matn uslublari 2.2. dimension style manager (dimstyle) va asosiy parametrlar 2.3. layyer va birliklar boshqaruvi xulosa foydalanilgan adabiyotlar kirish sanoat va qurilish chizmachiligida matn va o‘lcham yozuvlari chizmaning ajralmas qismi bo‘lib, buyumning geometrik parametrlari, bardoshliklari, materialiga oid eslatmalar hamda ishlab chiqarish-ekspluatatsiya ko‘rsatmalarini aniq ifodalaydi. autocad muhitida ushbu ma’lumotlarni to‘g‘ri berish — nafaqat grafik sifat, balki ishlab chiqarish jarayonining ishonchliligi va takror ishlab chiqish imkoniyatini ta’minlaydigan muhim omildir. ayniqsa, turli masshtablar, ko‘rinishlar va listlarda matn hamda o‘lcham elementlarining o‘qilishi, yagona standartga mosligi va barqaror ko‘rinishi zamonaviy loyihalash madaniyatining mezonidir. mazkur ish “autocad dasturida shrift va o‘lcham qo‘yish” mavzusiga bag‘ishlanib, matn uslublari (text style), ko‘p qatorli matn (mtext) va …

2 / 34

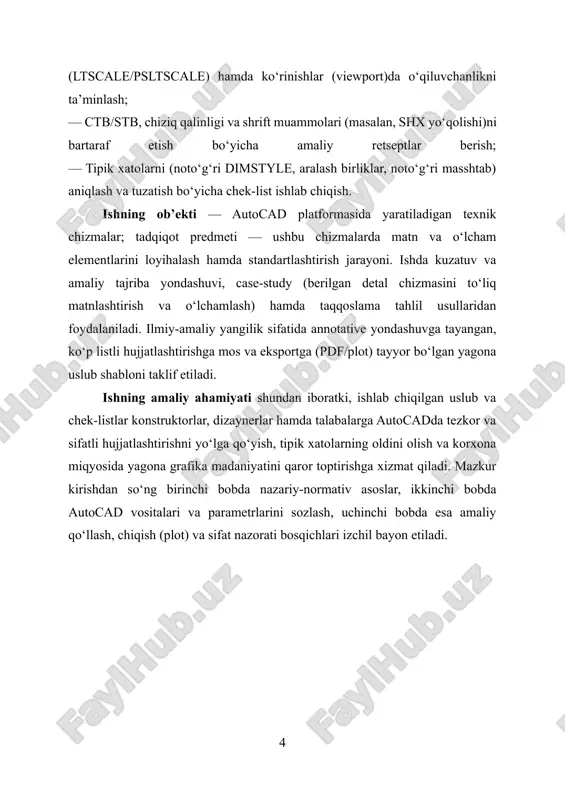

uchun quyidagi vazifalar qo‘yiladi: — autocad matn va o‘lcham elementlarining nazariy va normativ asoslarini tahlil qilish; — text style va dimension style sozlamalarini annotative yondashuvda yaratish va standartlashtirish; — layyer, birliklar (units), chiziq ko‘rinishi masshtablari (ltscale/psltscale) hamda ko‘rinishlar (viewport)da o‘qiluvchanlikni ta’minlash; — ctb/stb, chiziq qalinligi va shrift muammolari (masalan, shx yo‘qolishi)ni bartaraf etish bo‘yicha amaliy retseptlar berish; — tipik xatolarni (noto‘g‘ri dimstyle, aralash birliklar, noto‘g‘ri masshtab) aniqlash va tuzatish bo‘yicha chek-list ishlab chiqish. ishning ob’ekti — autocad platformasida yaratiladigan texnik chizmalar; tadqiqot predmeti — ushbu chizmalarda matn va o‘lcham elementlarini loyihalash hamda standartlashtirish jarayoni. ishda kuzatuv va amaliy tajriba yondashuvi, case-study (berilgan detal chizmasini to‘liq matnlashtirish va o‘lchamlash) hamda taqqoslama tahlil usullaridan foydalaniladi. ilmiy-amaliy yangilik sifatida annotative yondashuvga tayangan, ko‘p listli hujjatlashtirishga mos va eksportga (pdf/plot) tayyor bo‘lgan yagona uslub shabloni taklif etiladi. ishning amaliy ahamiyati shundan iboratki, ishlab chiqilgan uslub va chek-listlar konstruktorlar, dizaynerlar hamda talabalarga autocadda tezkor va …

3 / 34

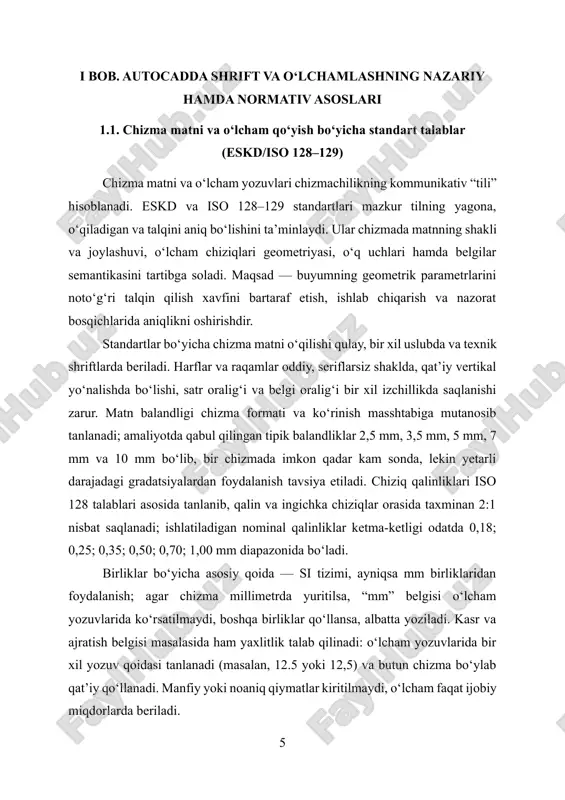

n va talqini aniq bo‘lishini ta’minlaydi. ular chizmada matnning shakli va joylashuvi, o‘lcham chiziqlari geometriyasi, o‘q uchlari hamda belgilar semantikasini tartibga soladi. maqsad — buyumning geometrik parametrlarini noto‘g‘ri talqin qilish xavfini bartaraf etish, ishlab chiqarish va nazorat bosqichlarida aniqlikni oshirishdir. standartlar bo‘yicha chizma matni o‘qilishi qulay, bir xil uslubda va texnik shriftlarda beriladi. harflar va raqamlar oddiy, seriflarsiz shaklda, qat’iy vertikal yo‘nalishda bo‘lishi, satr oralig‘i va belgi oralig‘i bir xil izchillikda saqlanishi zarur. matn balandligi chizma formati va ko‘rinish masshtabiga mutanosib tanlanadi; amaliyotda qabul qilingan tipik balandliklar 2,5 mm, 3,5 mm, 5 mm, 7 mm va 10 mm bo‘lib, bir chizmada imkon qadar kam sonda, lekin yetarli darajadagi gradatsiyalardan foydalanish tavsiya etiladi. chiziq qalinliklari iso 128 talablari asosida tanlanib, qalin va ingichka chiziqlar orasida taxminan 2:1 nisbat saqlanadi; ishlatiladigan nominal qalinliklar ketma-ketligi odatda 0,18; 0,25; 0,35; 0,50; 0,70; 1,00 mm diapazonida bo‘ladi. birliklar bo‘yicha asosiy qoida — si tizimi, ayniqsa …

4 / 34

nadigan, burchakli yoki to‘g‘ri uchli strelkalar ko‘rinishida bo‘lib, ularning o‘lchami chiziq qalinligi va matn balandligiga mutanosib tanlanadi. matn o‘lcham chizig‘i ustiga joylashtiriladi, imkon bo‘lmasa, uning uzilishida yoki yaqinidagi polkaga (“shelf”) ko‘chiriladi; matn o‘qish yo‘nalishi chizmada yagona bo‘lishi shart. o‘lchamlash metodlaridan zanjirli (ketma-ket), bazaviy (barcha o‘lchamlar bitta bazaga nisbatan) va aralash usullar qo‘llanadi. zanjirli usul to‘planadigan xatolikni oshirishi mumkinligi sabab, muhim funktsional o‘lchamlar uchun bazaviy usul tavsiya etiladi. burchak o‘lchamlari yoy ko‘rinishidagi o‘lcham chizig‘i bilan, radius va diametrlar esa mos ravishda “r” va “⌀” belgisi bilan ifodalanadi; aylana va yoy markazlari markaz chiziqlari bilan ko‘rsatiladi. fazoviy yo‘naltirish zarur bo‘lsa, bazis belgilari va ko‘rinishlar orasidagi uzviylik saqlanadi. maxsus holatlar uchun belgilashlar aniq va yagona bo‘lishi kerak. faska yoki qatnov (chamfer) odatda “⌀x45°” yoki “a×b” ko‘rinishida yoziladi; countersink va counterbore mos piktogrammalar bilan yoki “⌀… csk 90°”, “⌀… c’bore …” ko‘rinishida ifodalanadi. qirqim va kesimlarda o‘lcham chiziqlari shtrixovka chiziqlari bilan chalkashmasligi uchun joylashuvi …

5 / 34

n qilinishi uchun bazislar izchil belgilanishi shart. matn mazmuni va tili bo‘yicha me’yoriy talablar buyum nomi, material, qoplama, issiqlik ishlovi, og‘irlik, texnologik ko‘rsatmalar va xavfsizlik ogohlantirishlari kabi axborotlarning lo‘nda va aniq ifodalanishini ta’minlaydi. chizmada qisqartmalar me’yoriy ro‘yxatga muvofiq, chalkashlik tug‘dirmaydigan shaklda qo‘llanadi. bir chizma to‘plami doirasida atamalar, belgilashlar va yozuv uslubi birxil bo‘lishi talab etiladi. masshtab va o‘qiluvchanlik — iso 128–129ning markaziy tamoyillaridan. o‘lcham yozuvlari masshtabdan qat’i nazar, bir xil o‘qiluvchan bo‘lishi kerak; ya’ni 1:1, 1:2 yoki 2:1 ko‘rinishlarda ham matn balandligi va strelka o‘lchamlari yakuniy chiqarishda (plot) bir xil vizual effekt beradi. shu bois muhandis amaliyotida “annotativ” yondashuv yoki standart shablonlar orqali matn va o‘lcham uslublarining barqaror ko‘rinishi ta’minlanadi. chizmalar turli formatlarga chiqarilganda ham (a4–a0, pdf yoki plotter) bir xil o‘qiluvchanlik saqlanishi zarur. sifat nazorati jihatidan o‘lchamlarning mantiqiy to‘liqligi, ortiqcha yoki qarama-qarshi o‘lchamlardan qochish, o‘lcham zanjirining yopilishi, muhim funksional yuzalar uchun bazaviy yondashuvning tanlangani tekshiriladi. o‘lcham chiziqlarining kontur bilan …
