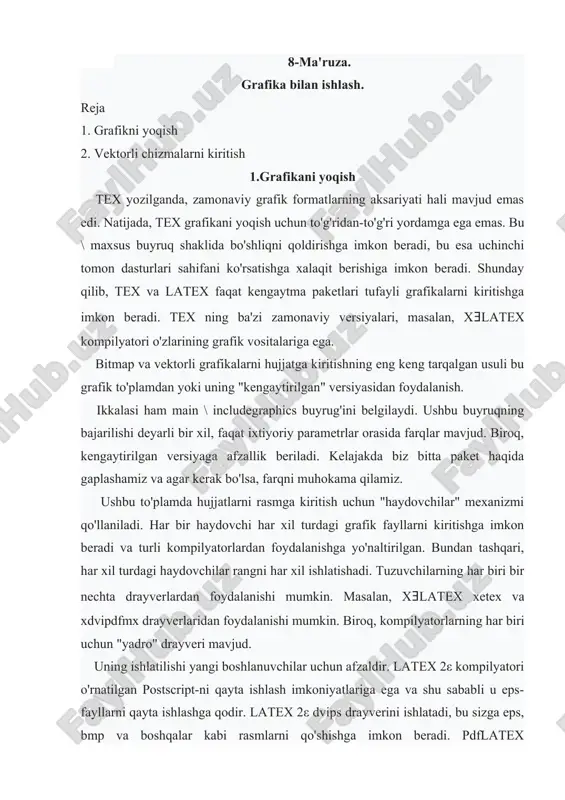

$8-ma'ruza. grafika bilan ishlash. reja 1. grafikni yoqish 2. vektorli chizmalarni kiritish 1.grafikani yoqish tex yozilganda, zamonaviy grafik formatlarning aksariyati hali mavjud emas edi. natijada, tex grafikani yoqish uchun to'g'ridan-to'g'ri yordamga ega emas. bu \ maxsus buyruq shaklida bo'shliqni qoldirishga imkon beradi, bu esa uchinchi tomon dasturlari sahifani ko'rsatishga xalaqit berishiga imkon beradi. shunday qilib, tex va latex faqat kengaytma paketlari tufayli grafikalarni kiritishga imkon beradi. tex ning ba'zi zamonaviy versiyalari, masalan, xǝlatex kompilyatori o'zlarining grafik vositalariga ega. bitmap va vektorli grafikalarni hujjatga kiritishning eng keng tarqalgan usuli bu grafik to'plamdan yoki uning "kengaytirilgan" versiyasidan foydalanish. ikkalasi ham main \ includegraphics buyrug'ini belgilaydi. ushbu buyruqning bajarilishi deyarli bir xil, faqat ixtiyoriy parametrlar orasida farqlar mavjud. biroq, kengaytirilgan versiyaga afzallik beriladi. kelajakda biz bitta paket haqida gaplashamiz va agar kerak bo'lsa, farqni muhokama qilamiz. ushbu to'plamda hujjatlarni rasmga kiritish uchun "haydovchilar" mexanizmi qo'llaniladi. har bir haydovchi har xil turdagi grafik fayllarni …$

2 / 6

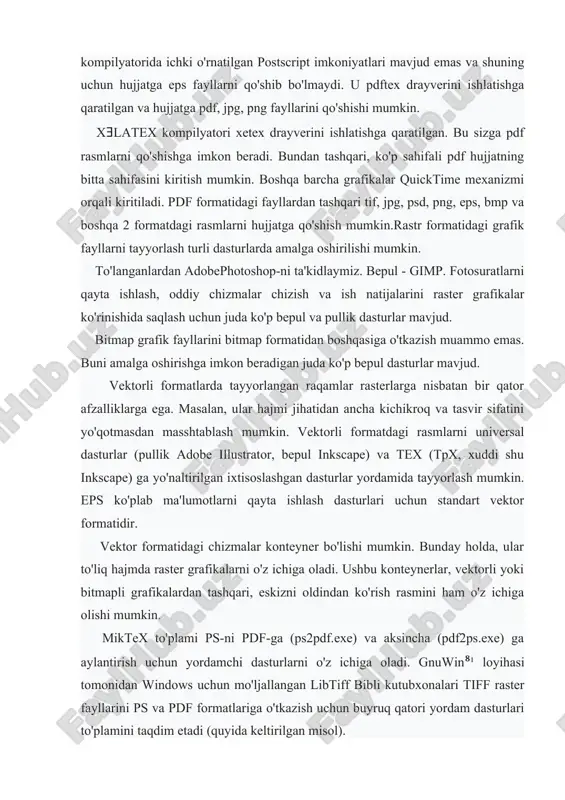

qo'shib bo'lmaydi. u pdftex drayverini ishlatishga qaratilgan va hujjatga pdf, jpg, png fayllarini qo'shishi mumkin. xǝlatex kompilyatori xetex drayverini ishlatishga qaratilgan. bu sizga pdf rasmlarni qo'shishga imkon beradi. bundan tashqari, ko'p sahifali pdf hujjatning bitta sahifasini kiritish mumkin. boshqa barcha grafikalar quicktime mexanizmi orqali kiritiladi. pdf formatidagi fayllardan tashqari tif, jpg, psd, png, eps, bmp va boshqa 2 formatdagi rasmlarni hujjatga qo'shish mumkin.rastr formatidagi grafik fayllarni tayyorlash turli dasturlarda amalga oshirilishi mumkin. to'langanlardan adobephotoshop-ni ta'kidlaymiz. bepul - gimp. fotosuratlarni qayta ishlash, oddiy chizmalar chizish va ish natijalarini raster grafikalar ko'rinishida saqlash uchun juda ko'p bepul va pullik dasturlar mavjud. bitmap grafik fayllarini bitmap formatidan boshqasiga o'tkazish muammo emas. buni amalga oshirishga imkon beradigan juda ko'p bepul dasturlar mavjud. vektorli formatlarda tayyorlangan raqamlar rasterlarga nisbatan bir qator afzalliklarga ega. masalan, ular hajmi jihatidan ancha kichikroq va tasvir sifatini yo'qotmasdan masshtablash mumkin. vektorli formatdagi rasmlarni universal dasturlar (pullik adobe illustrator, bepul inkscape) …

3 / 6

$o'plamini taqdim etadi (quyida keltirilgan misol). eng oddiy holatda, hujjat ichiga raster grafikalar \ includegraphics [options] {file} buyrug'i yordamida kiritiladi, bu erda variantlar varianti rasmni qo'shish uchun ba'zi qo'shimcha shartlarni belgilaydi (barcha imkoniyatlar berilmagan): o'lchov - rasmni oshirish yoki kamaytirish; kenglik - rasmning kengligini o'zgartirish; balandlik - rasm balandligini o'zgartirish; keepaspectratio - balandlik va kenglik nisbatlarini saqlash transformatsiyalar paytida rasm chizish; burchak - rasmning belgilangan burchakka burilishi (daraja bo'yicha) sah) soat sohasi farqli ravishda. quyida quyidagi buyruq bilan 748 dan 768 pikselli troika.tif bitmap-dan olingan troika.pdf rasmini kiritish misoli keltirilgan: - tiff2pdf -otroika.pdf troika.tif. - ⁷⁸xnview (http://www.xnview.com), irfanview (http://www.irfanview.com), faststone - (http://www.faststone.org) va boshqalar. - ⁷⁹ masalan, gnuplot (http://www.gnuplot.info), metapost (http://www.tug.org/ metapost.html). - ⁸⁰libtiff - http://www.remotesensing.org/libtiff/. - ⁸¹gnuwin - http://gnuwin32.sourceforge.net, windows uchun tiff - http: // gnuwin32. - sourceforge.net/packages/tiff.htm. - 1 \ includegraphics {troika} quyida aylanishni tasvirlash uchun yana bir nechta misollar keltirilgan rasm o'lchamini o'zgartirish. 1 \ includegraphics [angle …$

4 / 6

$eps va pdf. ushbu formatlarda olingan raqamlar, xuddi shu jumladan, rastrlar kabi, matnga \ includegraphics buyrug'i yordamida kiritiladi. tex kengaytmasi to'plamlari yordamida eng oddiy vektorli san'atni yaratish mumkin. vektorli grafikalarning eng mashhur to'plamlaridan biri bu pstricks⁸². paket sizga ruscha shriftlar yordamida postscript-rasmlarni yaratishga imkon beradi. u latex 2ε bilan ishlashga mo'ljallangan bo'lib, u o'rnatilgan postscript tarjimoniga ega va to'g'ridan-to'g'ri rasmlarni eps formatida qo'shishi mumkin. pstricks-ni pdflatex va xǝlatex-larda ishlatish mumkin emas, ular latex 2'dan farqli o'laroq, o'rnatilgan postscript ifoda protsessoriga ega emas va xato xabari beradi. biroq, pstricks to'plami sizga alohida fayllarda rasmlar yaratishga imkon beradi, ular latex 2ε tomonidan tuzilganda ps va eps formatida rasmlar hosil qiladi. ular pdf-ga aylantirilishi va xǝlatex yoki pdflatex-da ishlov beriladigan hujjatga kiritilishi mumkin. quyida pstricks yordamida rasm chizadigan oddiy dasturga misol keltirilgan va qisqartirilgan natija (asl nusxadagi tarmoq oralig'i 1 sm). fig01.tex 1 \ documentclass [10pt] {maqola} 2 ... 3 \ usepackage [a4paper, …$

5 / 6

$izimi} 24 \ rput (5,5) {boshqaruv moslamasi} 25 \ rput (3.5,7) {\ begin {tabular} {c} buyruqlar \\ va \\ data% 26 \ end {tabular}} 27 \ end {pspicture} 28 \ end {document} fig01.tex fayli avval latex 2ε kompilyatori tomonidan ishlanadi (misolning 1-satri), so'ngra postscript-ga (2-satr) aylantirilib, natijada fig01.ps fayli hosil bo'ladi. ghostscript⁸³ dasturidan foydalanib uni eps formatiga o'tkazamiz. buni gsview qobig'ida qilish qulayroq (menyu - file - ps eps da). konvertatsiya qilishda siz rasm o'lchamlarini avtomatik ravishda hisoblash zarurligini ko'rsatishingiz kerak. olingan eps-fayl pdf formatiga o'tkaziladi (3-satr) va olingan pdf-formatdagi rasm hujjatga avval aytib o'tilganidek qo'shiladi. 1 lateks fig01 2 dvips fig01.dvi 3 epstopdf fig01.eps ⁸³http: //pages.cs.wisc.edu/~ghost/. xy-pic⁸⁴ to'plami yordamida har xil komutativ diagrammalarni "chizish" qulay. ushbu paket latex 2ε, pdftex va xǝlatex-ni qo'llab-quvvatlaydi.paket odatdagi usulda yuklanadi: \ usepackage [options] {xy}. paket bir nechta modullardan iborat bo'lib, ularning har biri o'xshash turdagi ob'ektlarni chizish uchun funktsiyalar guruhini belgilaydi. masalan, matritsa …$
