1 / 22

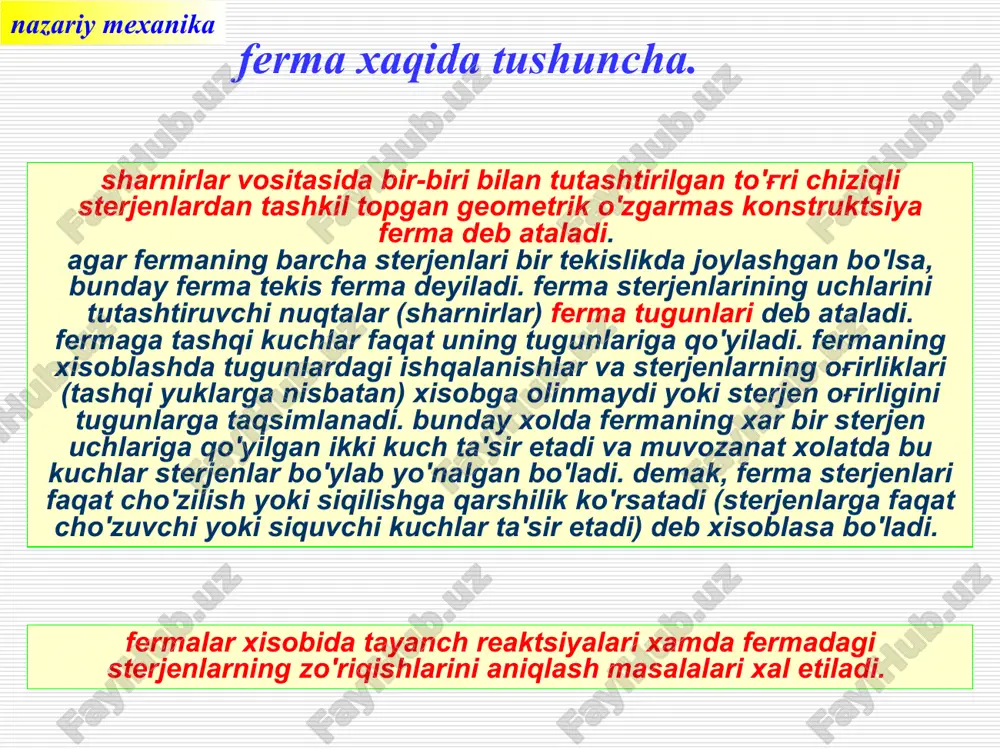

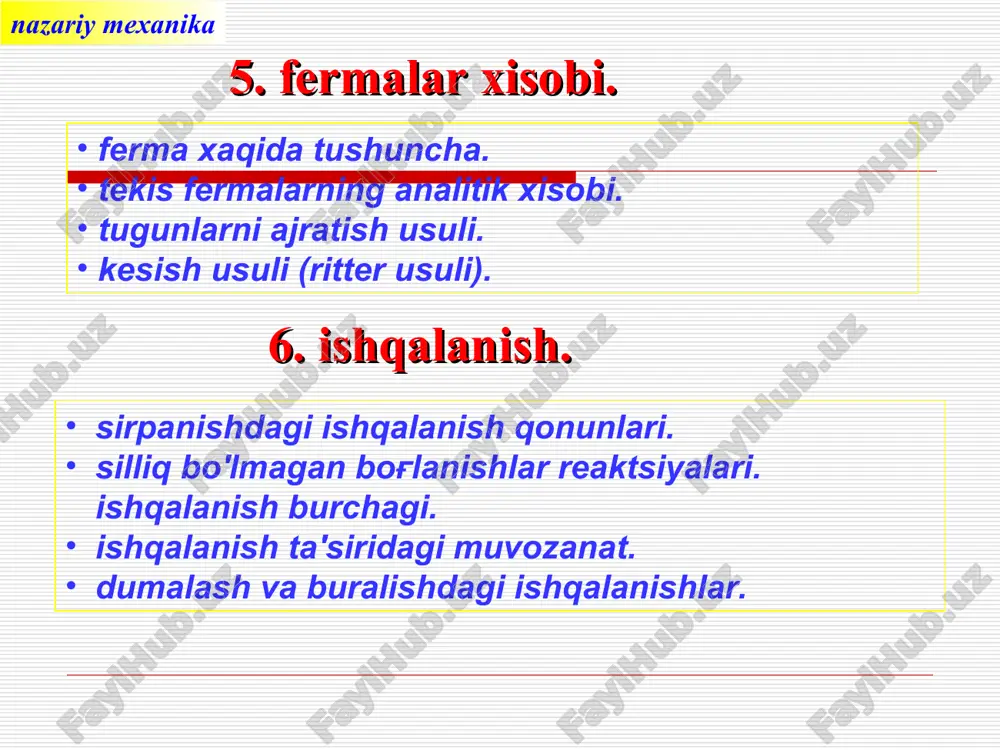

fermalar va ishkalanish nazariy mexanika 5. fermalar xisobi. 6. ishqalanish. ferma xaqida tushuncha. tekis fermalarning analitik xisobi. tugunlarni ajratish usuli. kesish usuli (ritter usuli). sirpanishdagi ishqalanish qonunlari. silliq bo'lmagan bog'lanishlar reaktsiyalari. ishqalanish burchagi. ishqalanish ta'siridagi muvozanat. dumalash va buralishdagi ishqalanishlar. nazariy mexanika ferma xaqida tushuncha. sharnirlar vositasida bir-biri bilan tutashtirilgan to'g'ri chiziqli sterjenlardan tashkil topgan geometrik o'zgarmas konstruktsiya ferma deb ataladi. agar fermaning barcha sterjenlari bir tekislikda joylashgan bo'lsa, bunday ferma tekis ferma deyiladi. ferma sterjenlarining uchlarini tutashtiruvchi nuqtalar (sharnirlar) ferma tugunlari deb ataladi. fermaga tashqi kuchlar faqat uning tugunlariga qo'yiladi. fermaning xisoblashda tugunlardagi ishqalanishlar va sterjenlarning og'irliklari (tashqi yuklarga nisbatan) xisobga olinmaydi yoki sterjen og'irligini tugunlarga taqsimlanadi. bunday xolda fermaning xar bir sterjen uchlariga qo'yilgan ikki kuch ta'sir etadi va muvozanat xolatda bu kuchlar sterjenlar bo'ylab yo'nalgan bo'ladi. demak, ferma sterjenlari faqat cho'zilish yoki siqilishga qarshilik ko'rsatadi (sterjenlarga faqat cho'zuvchi yoki siquvchi kuchlar ta'sir etadi) deb xisoblasa bo'ladi. fermalar …

2 / 22

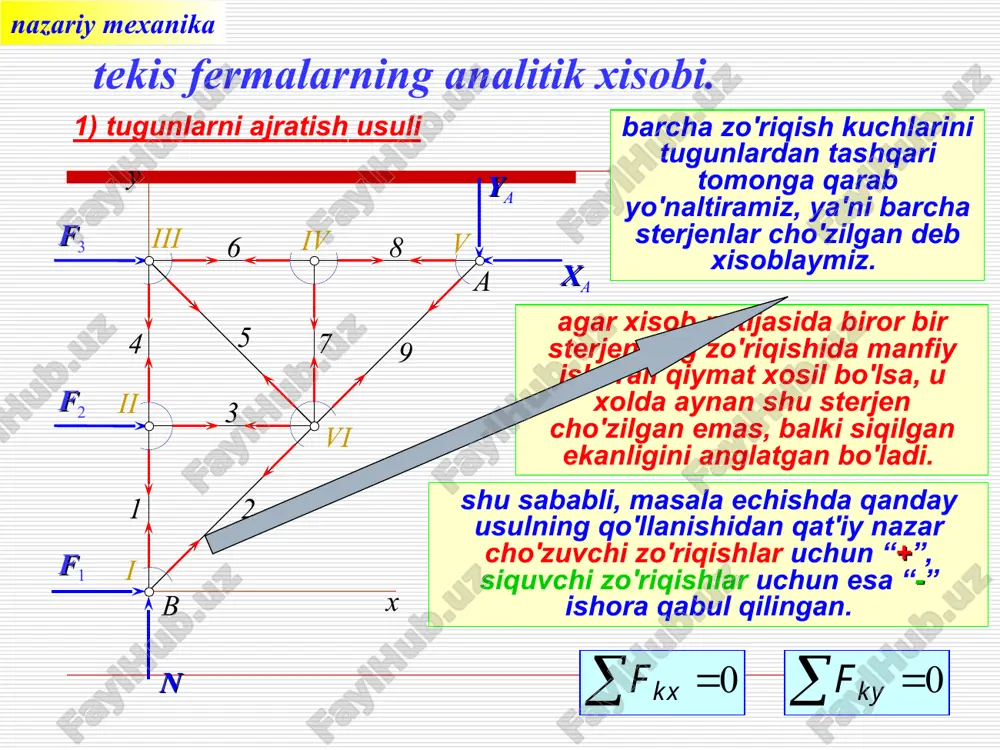

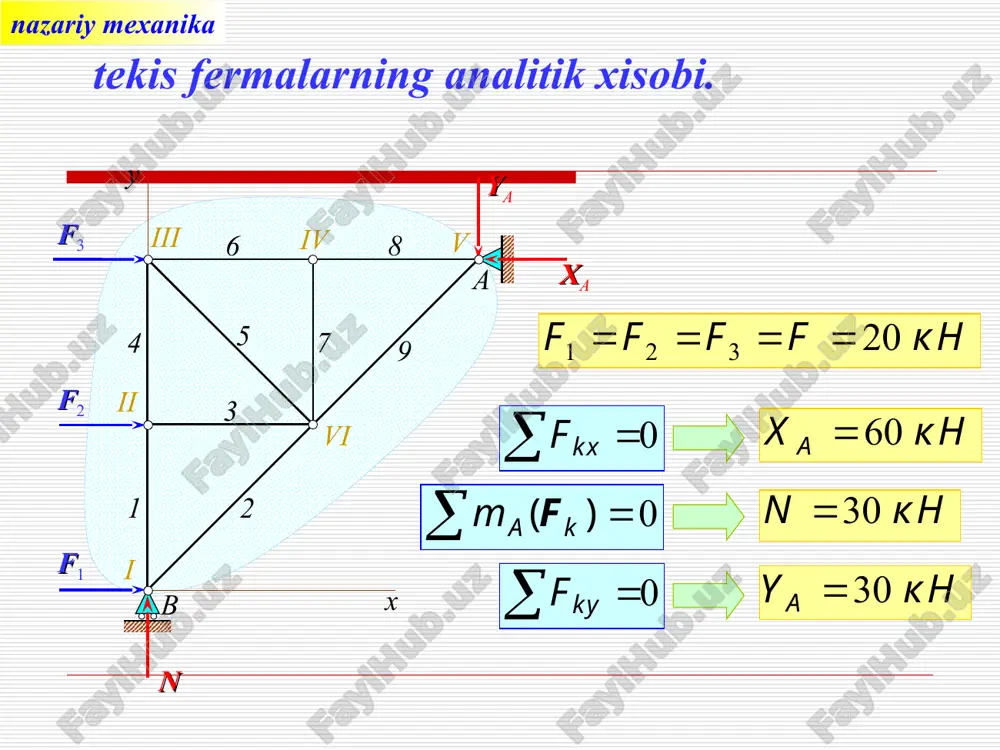

jenlar cho'zilgan deb xisoblaymiz. agar xisob natijasida biror bir sterjenning zo'riqishida manfiy ishorali qiymat xosil bo'lsa, u xolda aynan shu sterjen cho'zilgan emas, balki siqilgan ekanligini anglatgan bo'ladi. shu sababli, masala echishda qanday usulning qo'llanishidan qat'iy nazar cho'zuvchi zo'riqishlar uchun “+”, siquvchi zo'riqishlar uchun esa “-” ishora qabul qilingan. nazariy mexanika tekis fermalarning analitik xisobi. a 1 2 3 4 5 6 7 8 9 ii iii iv v vi f2 f3 xa ya x y 1) tugunlarni ajratish usuli b i f1 n b i f1 n i f1 n s1 s2 nazariy mexanika tekis fermalarning analitik xisobi. a b 1 2 3 4 5 6 7 8 9 i ii iii iv v vi f1 f2 f3 n xa ya x y 1) tugunlarni ajratish usuli ii f2 s4 nazariy mexanika tekis fermalarning analitik xisobi. s3 s1 a b 1 2 3 4 5 6 7 8 9 …

3 / 22

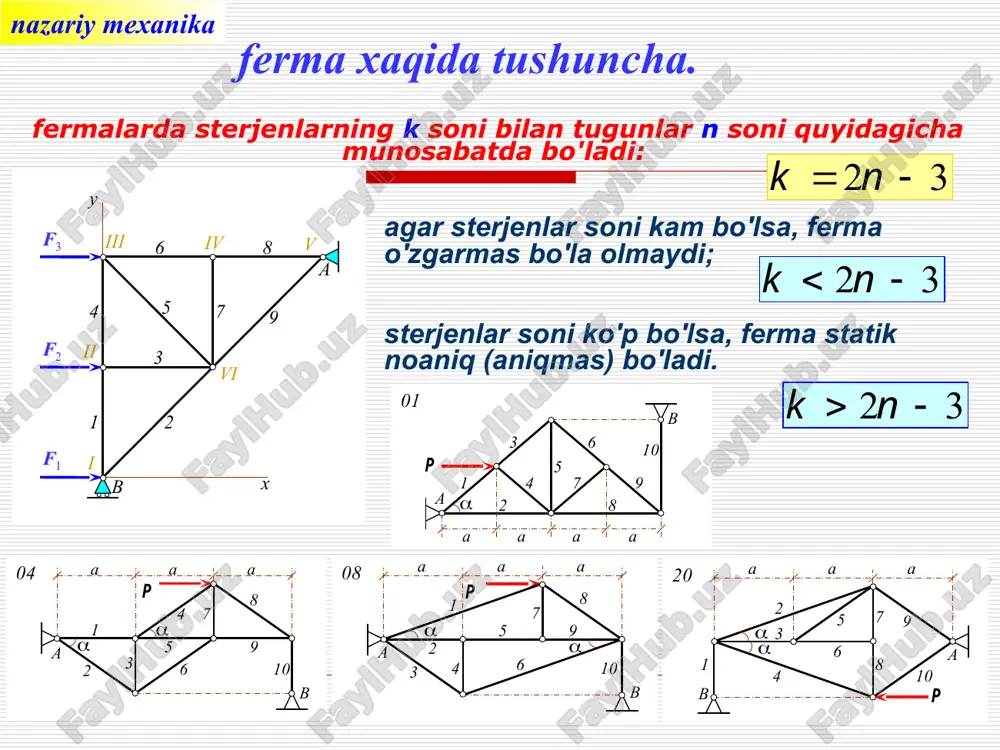

p3 p4 n1 n2 c e nazariy mexanika tekis fermalarning grafik xisobi f1 f2 f3 r4 r5 i ii iii iv v vi 1 2 3 4 5 6 7 8 9 r5 s1 s2 i s3 s’1 ii (s4=0) f1 s5 s6 s’3 iii s7 s8 s’5 s’2 iv f2 s9 s’6 s’7 v f2 r4 s’8 s’9 vi f1 s5 s6 s’3 iii nazariy mexanika takrorlash uchun savollar: geometrik o'zgarmas konstruktsiya deganda qanday konstruktsiyalar tushuniladi? ferma deb qanday konstruktsiyalarga aytiladi? qanday fermalar tekis fermalar deyiladi? ferma tugunlari deganda nima tushuniladi? tashqi kuchlar fermaning qaysi nuqtalariga qo'yiladi? ferma sterjenlariga qanday kuchlar ta'sir ko'rsatadi? ferma sterjenlar soni bilan tugunlar soni orasidagi munosabat qanday bo'lganda statik aniq va geometrik o'zgarmas bo'ladi? qanday fermalar statik aniqmas fermalar bo'ladi? qanday fermalar ortiqcha sterjenli fermalar deyiladi? ferma xisobi deganda qanday masalalar xal etiladi? nazariy mexanikada fermalar xisobining qaysi usullari o'rganiladi? ferma xisobining tugunlarni ajratish …

4 / 22

obi. tugunlarni ajratish usuli. kesish usuli (ritter usuli). sirpanishdagi ishqalanish qonunlari. silliq bo'lmagan bog'lanishlar reaktsiyalari. ishqalanish burchagi. ishqalanish ta'siridagi muvozanat. dumalash va buralishdagi ishqalanishlar. nazariy mexanika nazariy mexanika sirpanishdagi ishqalanish qonunlari ishqalanish kuchining paydo bo'lish sababi shuki, texnikada uchraydigan barcha mashina detallariga xar qancha ishlov berilmasin, baribir ularning sirtlarida mikrorelef, ya'ni ma'lum miqdorda g'adir-budurlik saqlanib qoladi. shu sababli bir sirt ikkinchi sirtning ustida sirpanib xarakatlanayotganda, ushbu g'adir-budurlik natijasida sirpanib ishqalanish kuchi paydo bo'ladi. sirpanishdagi ishqalanish qonuniyatlari: 1. biror qattiq jismni real bog'lanish ustida, ixtiyoriy tomonga surmoqchi bo'lsak, shu ishqaluvchi sirtlar orasida, ishqalanish kuchi fishq - paydo bo'ladi. ushbu kuchning son qiymati noldan to fcheg qiymatgacha ortib boradi, yo'nalishi esa xar doim xarakat tomonga teskari bo'ladi. 2. chegaraviy ishqalanish kuchining son qiymati (moduli) quyidagi formula bo'yicha aniqlanadi va uni kulon qonuni deb ataladi 3. chegaraviy ishqalanish kuchi jismlarning bir-biriga tegib turgan sirtlarining yuzalariga bog'liq emas. nazariy mexanika silliq bo'lmagan bog'lanishlar reaktsiyalari …

5 / 22

umalaydimi, aylanadimi yoki ilgarilama xarakatlanadimi? dumalab ishqalanish va cirpanib ishqalanish koeffitsientlari qanday birliklarda o'lchanadilar? slayd 1 a b 1 2 3 4 5 6 7 8 9 i ii iii iv v vi f1 f2 f3 x y a p r slayd 1 1 2 3 4 5 6 7 8 9 10 a a a a b 01 a a p r slayd 1 1 2 3 4 5 6 7 8 9 10 a a a a b 04 a p r slayd 1 1 2 3 4 5 6 7 8 9 10 a a a a b 08 a p r slayd 1 1 2 3 4 5 6 7 8 9 10 a a a a b 20 slayd 1 p q f n 0 j slayd 1 fcheg n rcheg qcheg a slayd 1 fcheg n p q slayd 1 fcheg n p q …
