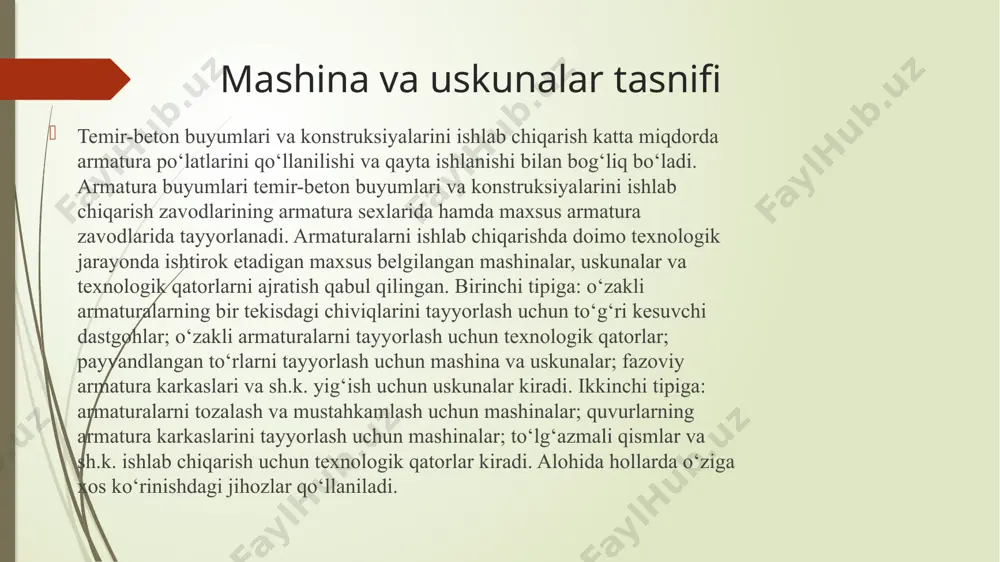

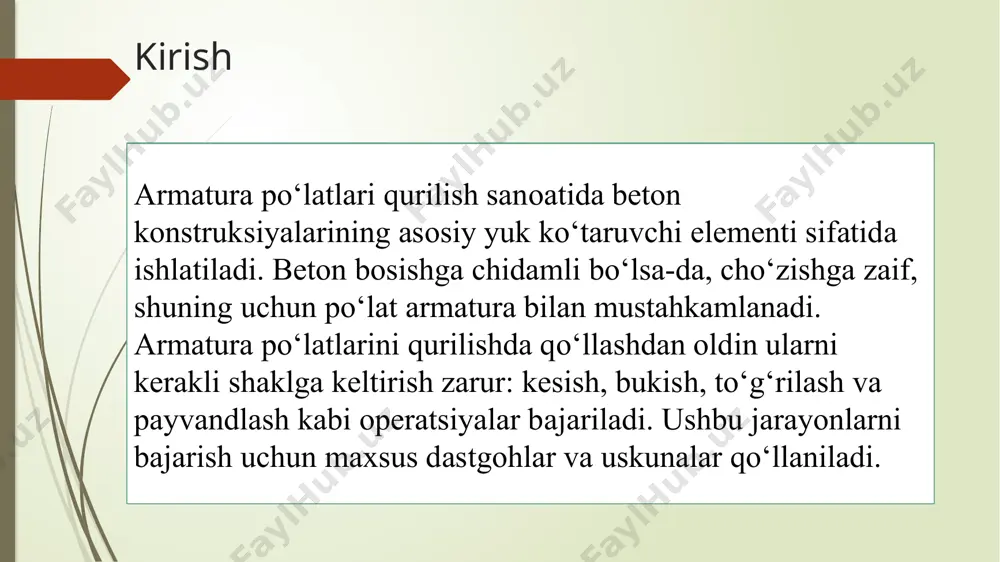

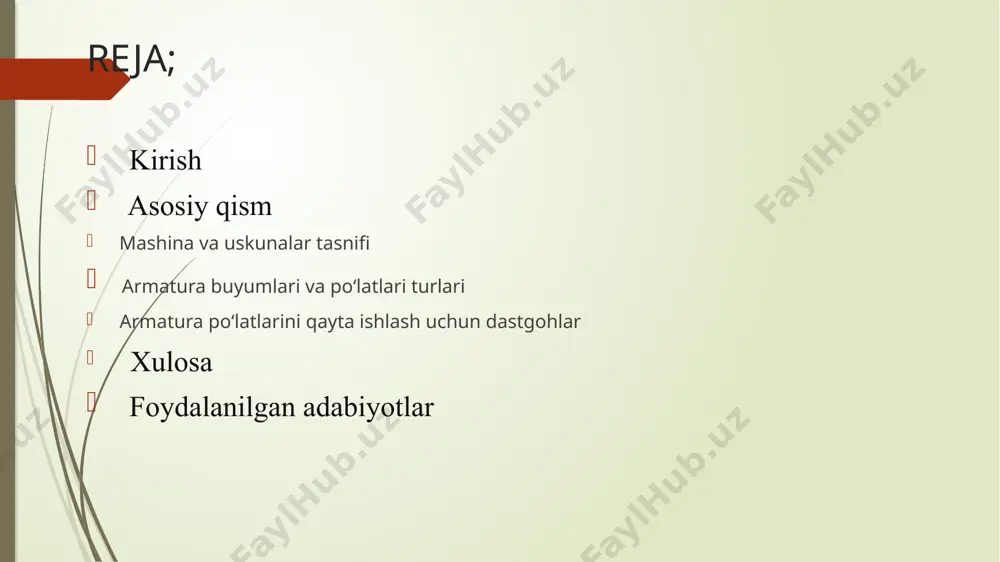

qurilish industriyasining texnologik uskunalari fanidan mustaqil ish mavzu:armatura po‘latlarini qayta ishlash uchun dastgohlar reja; kirish asosiy qism mashina va uskunalar tasnifi armatura buyumlari va po‘latlari turlari armatura po‘latlarini qayta ishlash uchun dastgohlar xulosa foydalanilgan adabiyotlar kirish armatura po‘latlari qurilish sanoatida beton konstruksiyalarining asosiy yuk ko‘taruvchi elementi sifatida ishlatiladi. beton bosishga chidamli bo‘lsa-da, cho‘zishga zaif, shuning uchun po‘lat armatura bilan mustahkamlanadi. armatura po‘latlarini qurilishda qo‘llashdan oldin ularni kerakli shaklga keltirish zarur: kesish, bukish, to‘g‘rilash va payvandlash kabi operatsiyalar bajariladi. ushbu jarayonlarni bajarish uchun maxsus dastgohlar va uskunalar qo‘llaniladi. mashina va uskunalar tasnifi temir-beton buyumlari va konstruksiyalarini ishlab chiqarish katta miqdorda armatura po‘latlarini qo‘llanilishi va qayta ishlanishi bilan bog‘liq bo‘ladi. armatura buyumlari temir-beton buyumlari va konstruksiyalarini ishlab chiqarish zavodlarining armatura sexlarida hamda maxsus armatura zavodlarida tayyorlanadi. armaturalarni ishlab chiqarishda doimo texnologik jarayonda ishtirok etadigan maxsus belgilangan mashinalar, uskunalar va texnologik qatorlarni ajratish qabul qilingan. birinchi tipiga: o‘zakli armaturalarning bir tekisdagi chiviqlarini tayyorlash …

2 / 23

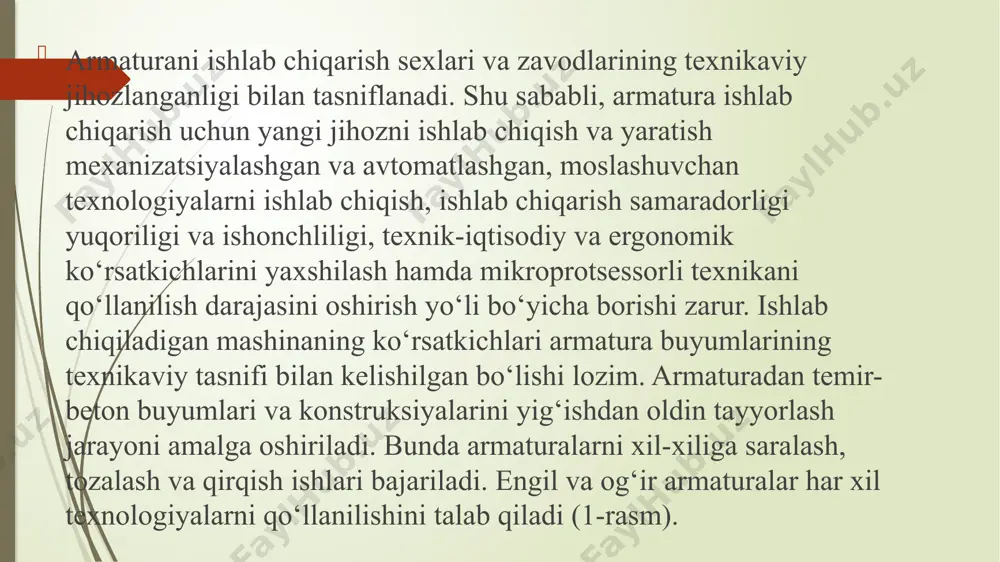

i, armatura ishlab chiqarish uchun yangi jihozni ishlab chiqish va yaratish mexanizatsiyalashgan va avtomatlashgan, moslashuvchan texnologiyalarni ishlab chiqish, ishlab chiqarish samaradorligi yuqoriligi va ishonchliligi, texnik-iqtisodiy va ergonomik ko‘rsatkichlarini yaxshilash hamda mikroprotsessorli texnikani qo‘llanilish darajasini oshirish yo‘li bo‘yicha borishi zarur. ishlab chiqiladigan mashinaning ko‘rsatkichlari armatura buyumlarining texnikaviy tasnifi bilan kelishilgan bo‘lishi lozim. armaturadan temir-beton buyumlari va konstruksiyalarini yig‘ishdan oldin tayyorlash jarayoni amalga oshiriladi. bunda armaturalarni xil-xiliga saralash, tozalash va qirqish ishlari bajariladi. engil va og‘ir armaturalar har xil texnologiyalarni qo‘llanilishini talab qiladi (1-rasm). temir-beton buyumlarini ishlab chiqaradigan zavodidagi armatura sexida engil armaturalarni cho‘zish, to‘g‘rilash va qirqish uchun tayyorlash jarayonida mehnat resurslarini kamaytirishga yo‘naltirilgan mexanizatsiyalashgan to‘g‘ri qirqish dastgohlari qo‘llaniladi (2-rasm). ushbu dastgoh aylanuvchan pichoqlar va bosh o‘zakni oladigan richakli pichoq bilan jihozlangan. dastgoh ikkita dvigateldan tashkil topgan bo‘lib, birinchisi to‘g‘rilash barabanini va ikkinchisi esa uzatish hamda qirqish mexanizmini harakatga keltiradi. 1-rasm. armaturani qirqish dastgohi. 2-rasm. engil armaturalarni cho‘zish, to‘g‘rilash va qirqish dastgohi. …

3 / 23

r xil prinsipga ega bo‘lib, faqatgina elektrodvigatel quvvati bilan bir-biridan farqlanadi. dastgohning asosiy tugunlari quyidagicha: to‘g‘rilash barabani (tirqishli ichi bo‘sh silindrga rezbaning siljish imkoniyatini bo‘lganligi bois, rezba keskich mustahkamlanadi, rezba keskich armatura o‘zagining diametridan bog‘liqlikda o‘rnatiladi). qabul qiluvchi quti (unda qirqish sodir bo‘ladi). to‘plagich (qirqilgan armatura kelib tushadi). ikkita elektrodvigatelli stanina. armaturalarni to‘g‘rilash va qirqish bir necha bosqichlarda amalga oshiriladi. armatura o‘rami maxsus charxpalakga kiydiriladi (3-rasm). armaturaning oxiri bir yarim metr uzunlikda qo‘lda to‘g‘rilanadi va g‘ildirakchalarni siqgan holda rezba keskich orqali to‘g‘rilash barabaniga tortiladi. elektrodvigatelni qo‘shib, dastlabki to‘g‘rilash amalga oshiriladi. barabandagi ishlov berilgan chiviqlar rezba keskich yordamida har xil yo‘nalishlarda egiltiriladi va buning natijasida uning to‘g‘rilanilishi sodir bo‘ladi. qirqish lahzasida past balandini yo‘naltiruvchi ishga tushadi, bu esa qurilmani qabul qilishiga kiradigan joyni ochadi. armaturaning kesilgan bo‘lagi to‘plagichga tushadi va past balandini yo‘naltiruvchi boshlang‘ich holatini egallaydi. shundan so‘ng, dastgohning ishlashi to‘xtatilib, armaturaning sifatli to‘g‘rilanayotgani tekshiriladi va zaruriyat bo‘lganda rezba keskichning holati …

4 / 23

larining tavsiflari va mexanizatsiya darajasi bilan quyidagicha farqlanadi: to‘ldirilgan dastgohlar, armatura bilan mexanizatsiyalashgan qirqadigan qurilmada elektromagnit uzunlikni o‘lchaydigan, o‘zini-o‘zi tishlashtirib qo‘yadigan pichoqlar bilan jihozlangan. uzun armatura o‘zagini olish uchun mo‘ljallangan dastgohlar, to‘g‘rilagich barabanidan bir yarim yoki ikki metr masofada joylashgan charxpalakda armatura simining qavatlangani mavjud. armatura simlari berilgan uzunlik bo‘yicha qirqilishi rostlanadi va boshqariladi. dastgohni qo‘shgandan so‘ng, armaturaning barcha o‘ramlari to‘liq ishlatilguncha ishlaydi. kalta armatura o‘zagini olish uchun mo‘ljallangan dastgohlarning ishlash prinsipi armaturani davriy uzatish va kesish lahzasida to‘xtashga asoslangan. ushbu dastgohga bir vaqtning 4-rasm. armatura po‘lati uchun to‘g‘ri kesuvchi dastgoh. o‘zida to‘rtta armatura o‘zagini uzatilishi, uzluksiz uzatish bilan ishlaydigan dastgohga nisbatan ishlab chiqarish samaradorligini beradi. to‘g‘rilash dastgohlarida ko‘pincha gidrotexnika qurilishida ishlatiladigan 40 mm gacha qalinlikdagi armaturaning egilgan o‘zagi rostlanadi. bunday rostlash uskunasi nafaqat armatura o‘zagini to‘g‘rilash, balki quvurli buyumlar olish uchun ham qo‘llaniladi. armatura po‘lati chiviqlarini ishlov berishga keltirish va to‘g‘rilash talab etilmaganda, mexanik uzatma dastgohi yordami bilan bir …

5 / 23

‘ildirakchalar tozalanadi. bo‘yicha harakatlanish vaqtida bugungi kunda nafaqat dumaloq elementlarni kesadigan, balki navli prokat (yo‘l-yo‘l chiziqli, kvadrat, to‘g‘ri burchakli) va profilli prokat (burchakli, shveller, qo‘shtavr) kesimlarni kesadigan universal dastgohlar mavjud. uzluksiz texnologik qatorlarda armatura to‘ri tayyorlanadi. shuningdek, armatura o‘ramlarini qirqish uchun gidravlikli va mexanikli uzatmalarda maxsus gilotin qaychilar ishlatiladi. texnologik qatorlarda qirquvchi agregatlar armatura to‘rini ko‘ndalang bichib payvandlash uchun o‘rnatiladi. ushbu agregatlar zaruriyatga ko‘ra, to‘r va bir xil qadam bilan ishlaydigan payvandlash qatori qaytadan sozlash joyini o‘zgartiradigan pichoqlar qurilmasi bilan jihozlangan. armatura karkaslaridagi to‘rlarni ko‘ndalang va bo‘ylamasiga kesish uchun bir vaqtning o‘zida ikkita qaychi ishlatiladi. birinchi qaychi to‘rlarni ko‘ndalang va ikkichisi esa bo‘ylama yo‘nalishlarda kesishni ta’minlaydi. armaturani qirqish uchun ko‘chma elektr gidravlik dastgoh navli prokat (dumaloq, kvadrat, to‘g‘ri burchakli) kesimi bilan ishlash uchun qo‘llaniladi. dastgoh elektrodvigatel va gidravlik tizimli uzatma bilan jihozlangan. qirqish jarayoni joyi siljimaydiganga nisbatan joyini o‘zgartiradigan pichoq bilan amalga oshiriladi. ushbu dastgohning avtomatik tizimi ishlash jarayonini to‘liq …
