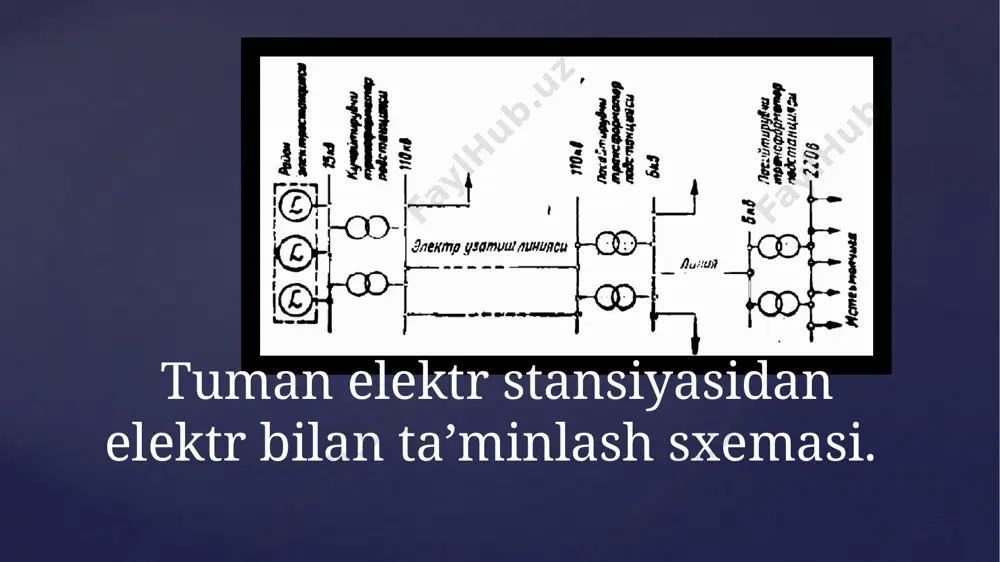

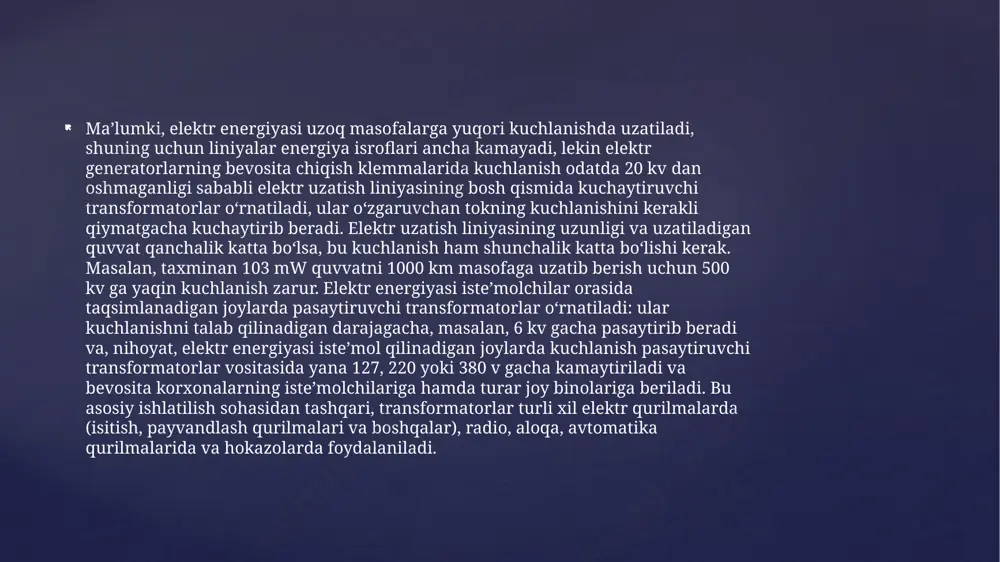

transformatorlarning tuzilishi va ishlash tamoyili andijon mashinasozlik instituti energetika fakulteti eee k_91_21 talabasi ahmadaliyev xusniddin tayyorlagan taqdimot loyihasi tuman elektr stansiyasidan elektr bilan taʼminlash sxemasi. maʼlumki, elektr energiyasi uzoq masofalarga yuqori kuchlanishda uzatiladi, shuning uchun liniyalar energiya isroflari ancha kamayadi, lekin elektr generatorlarning bevosita chiqish klemmalarida kuchlanish odatda 20 kv dan oshmaganligi sababli elektr uzatish liniyasining bosh qismida kuchaytiruvchi transformatorlar o‘rnatiladi, ular o‘zgaruvchan tokning kuchlanishini kerakli qiymatgacha kuchaytirib beradi. elektr uzatish liniyasining uzunligi va uzatiladigan quvvat qanchalik katta bo‘lsa, bu kuchlanish ham shunchalik katta bo‘lishi kerak. masalan, taxminan 103 mw quvvatni 1000 km masofaga uzatib berish uchun 500 kv ga yaqin kuchlanish zarur. elektr energiyasi isteʼmolchilar orasida taqsimlanadigan joylarda pasaytiruvchi transformatorlar o‘rnatiladi: ular kuchlanishni talab qilinadigan darajagacha, masalan, 6 kv gacha pasaytirib beradi va, nihoyat, elektr energiyasi isteʼmol qilinadigan joylarda kuchlanish pasaytiruvchi transformatorlar vositasida yana 127, 220 yoki 380 v gacha kamaytiriladi va bevosita korxonalarning isteʼmolchilariga hamda turar joy binolariga …

2 / 10

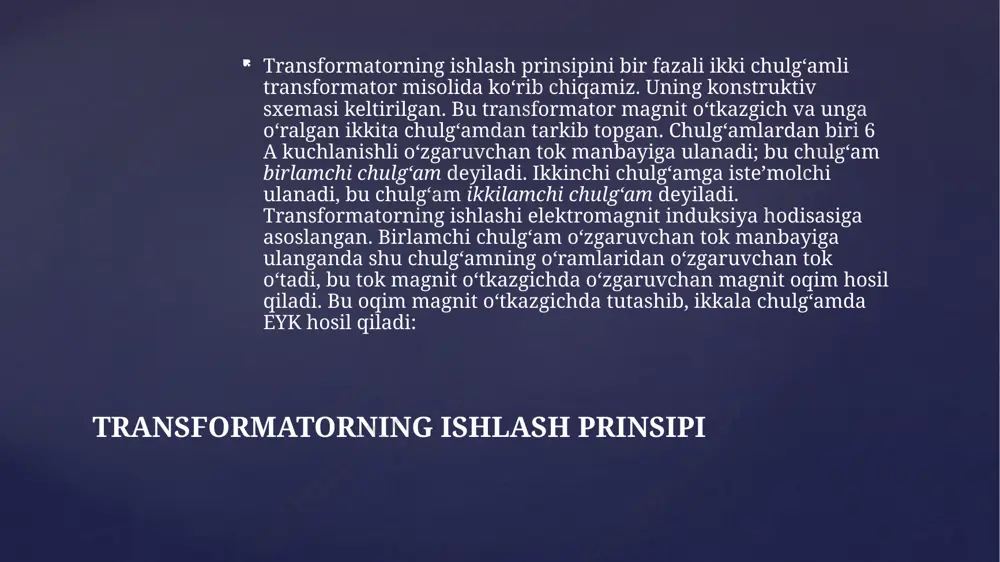

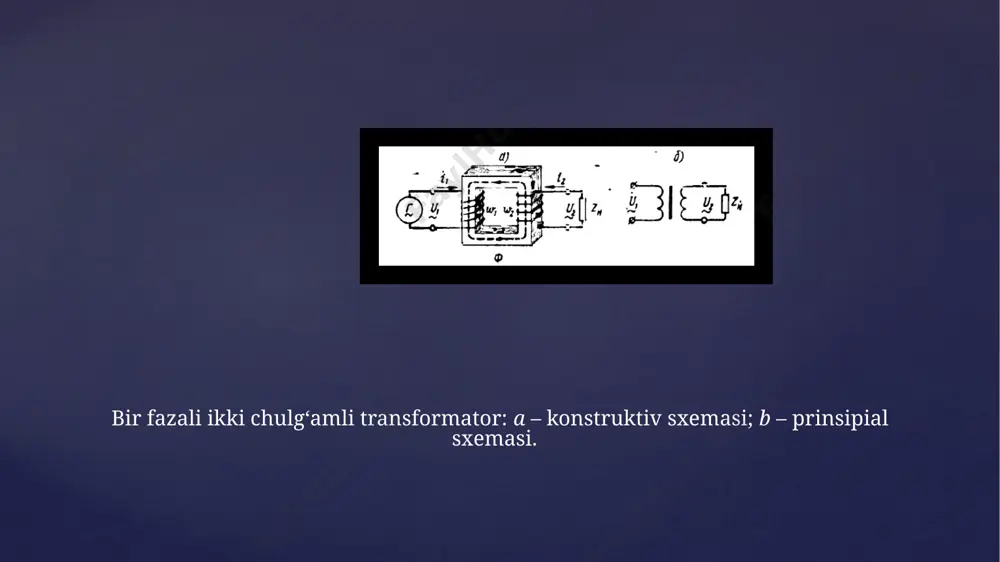

nduksiya hodisasiga asoslangan. birlamchi chulg‘am o‘zgaruvchan tok manbayiga ulanganda shu chulg‘amning o‘ramlaridan o‘zgaruvchan tok o‘tadi, bu tok magnit o‘tkazgichda o‘zgaruvchan magnit oqim hosil qiladi. bu oqim magnit o‘tkazgichda tutashib, ikkala chulg‘amda eyk hosil qiladi: transformatorning ishlash prinsipi bir fazali ikki chulg‘amli transformator: a – konstruktiv sxemasi; b – prinsipial sxemasi. uch fazali transformatorning magnit o‘tkazuvchisi. transformatorlarning tuzilishi 3 transformatorlarning magnit o‘tkazgich yig‘ish sxemasi transformatorning magnit o‘zagi transformatorning umumiy ko‘rinishi: 1- cho‘lg‘amlar; 2- magnit o‘zak; 3-termosifon filtr; 4- izolyator; 5-radiatorli bak; 6-gaz chiqaruvchi truba;7-kengaytiruvchi bak transformatorning magnit o‘zagi: a) ustunli, b) qobiqli. 1. ustun; 2. to‘sin. uch ustunli transformatorning o’zaro bog‘langan magnit o‘tkazgichlari 2.3-rasmda ko‘rsatilgan, bu transformatorning xarakterli tomoni uning magnit tizimlarining nosimmetrikligidadir, chunki aloxida a, v va s fazalarining o‘zaklaridagi magnit zanjirlari bir xil emac. o‘rtada joylashgan v o‘akning magnit zanjiri ikki chekkadagi a va s o‘zaklarnikidan qisqaroq, chunki uchala zanjirdagi magnit kuch chiziqlari bir-biri bilan ikki va nuqtalarda tutashadilar. …

3 / 10

4 / 10

5 / 10
