1 / 17

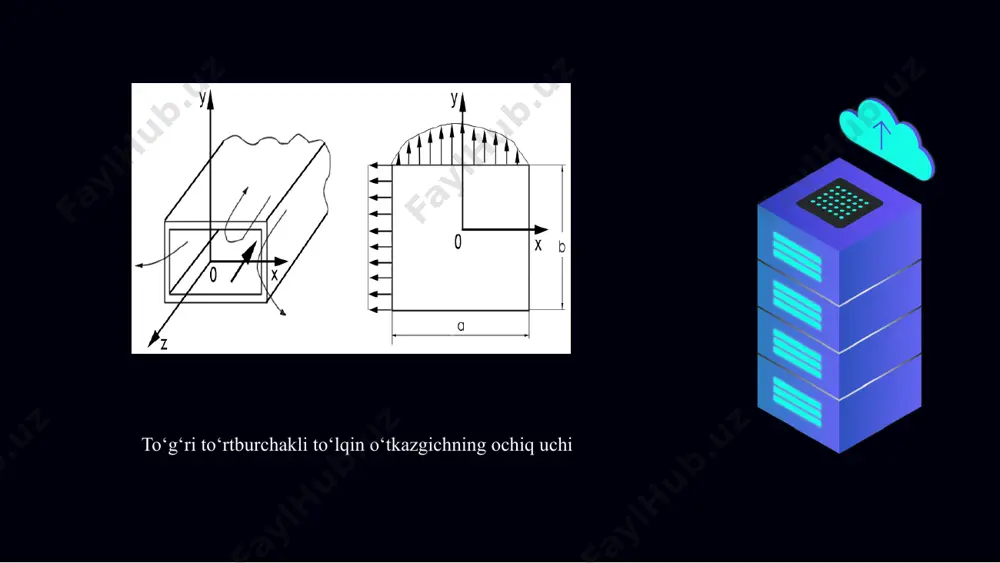

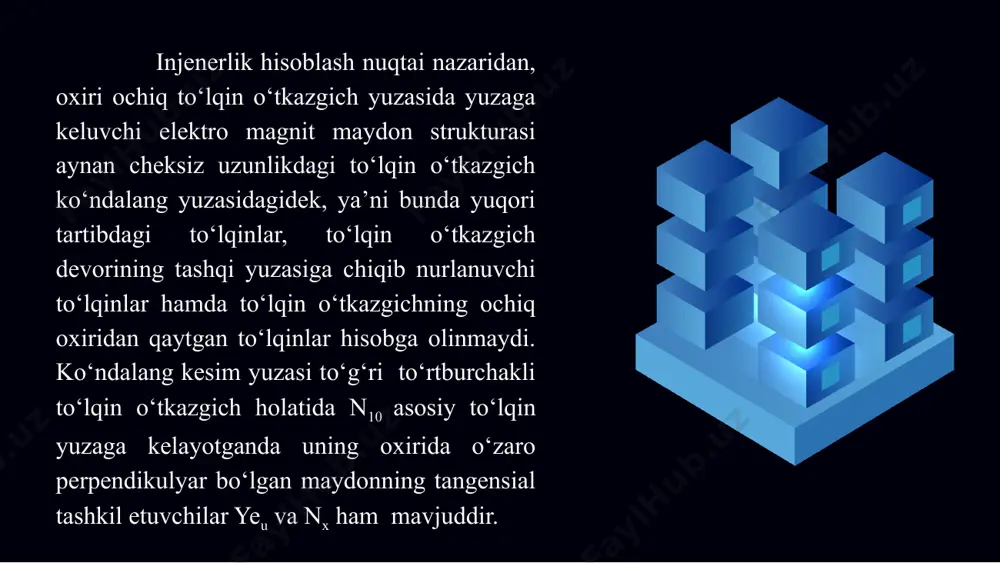

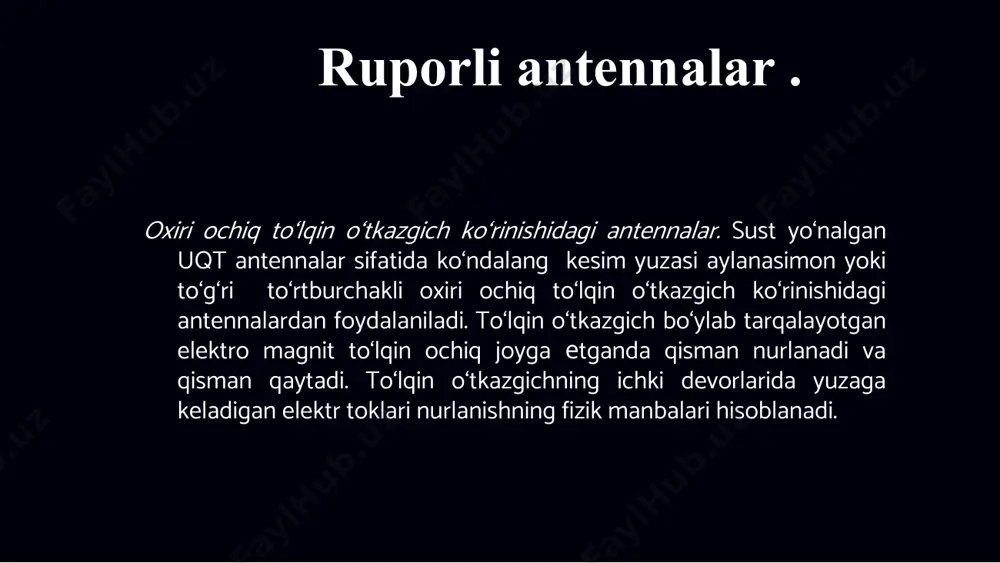

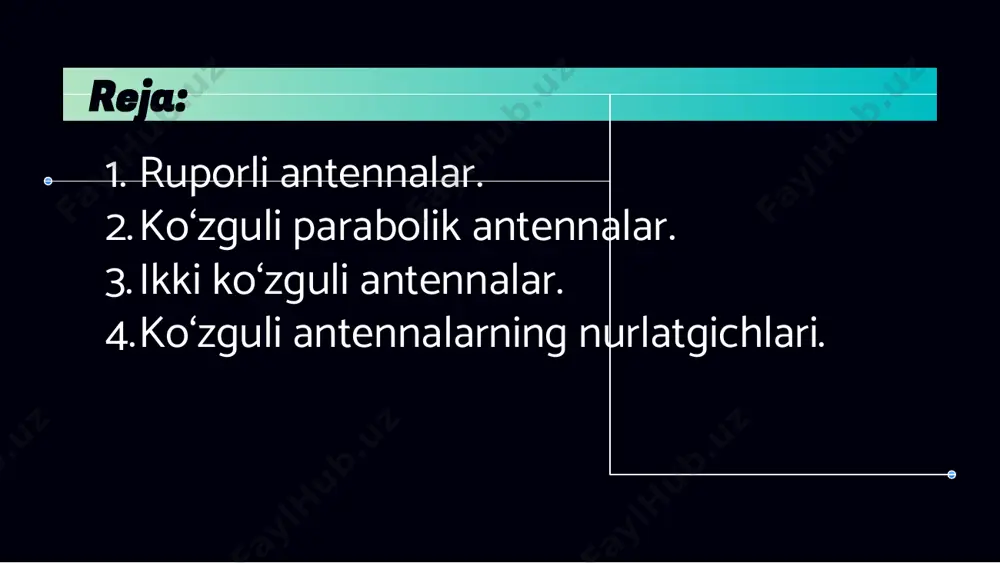

zamonaviy kasblar mavzu: bir ko‘zguli parabolik antenna. ikki ko‘zguli parabolik antenna. ruporli antenna. 14-ma’ruza ruporli antennalar. ko‘zguli parabolik antennalar. ikki ko‘zguli antennalar. ko‘zguli antennalarning nurlatgichlari. reja: oxiri ochiq to‘lqin o‘tkazgich ko‘rinishidagi antennalar. sust yo‘nalgan uqt antennalar sifatida ko‘ndalang kesim yuzasi aylanasimon yoki to‘g‘ri to‘rtburchakli oxiri ochiq to‘lqin o‘tkazgich ko‘rinishidagi antennalardan foydalaniladi. to‘lqin o‘tkazgich bo‘ylab tarqalayotgan elektro magnit to‘lqin ochiq joyga еtganda qisman nurlanadi va qisman qaytadi. to‘lqin o‘tkazgichning ichki devorlarida yuzaga keladigan elektr toklari nurlanishning fizik manbalari hisoblanadi. ruporli antennalar . 01 injenerlik hisoblash nuqtai nazaridan, oxiri ochiq to‘lqin o‘tkazgich yuzasida yuzaga keluvchi elektro magnit maydon strukturasi aynan cheksiz uzunlikdagi to‘lqin o‘tkazgich ko‘ndalang yuzasidagidek, ya’ni bunda yuqori tartibdagi to‘lqinlar, to‘lqin o‘tkazgich devorining tashqi yuzasiga chiqib nurlanuvchi to‘lqinlar hamda to‘lqin o‘tkazgichning ochiq oxiridan qaytgan to‘lqinlar hisobga olinmaydi. ko‘ndalang kesim yuzasi to‘g‘ri to‘rtburchakli to‘lqin o‘tkazgich holatida n10 asosiy to‘lqin yuzaga kelayotganda uning oxirida o‘zaro perpendikulyar bo‘lgan maydonning tangensial tashkil etuvchilar yeu va …

2 / 17

. ko‘zguli parabolik antennalar. o‘q bo‘yicha simmetrik ko‘zguli antenna paraboloid ko‘rinishida tayyorlangan qaytaruvchi sirt va paraboloid fokusida joylashib, uni ichki yuzasini nurlatuvchi uncha katta bo‘lmagan, nisbatan sust yo‘nalgan antenna nurlatgichidan iborat bo‘ladi. bunday klassik ko‘zgusimon antenna asosida turli modifikatsiyalar yaratilgan. qaytaruvchi ko‘zgu soniga ko‘ra, bir va ko‘p ko‘zguli antennalarga bo‘linadi. ko‘p ko‘zguli antennalar odatda ikkita ko‘zguga ega bo‘ladi va bu guruh antennalarni ikki ko‘zguli antennalar deyiladi. antenna nurlatgichi va ko‘zgusining o‘zaro joylashishishga ko‘ra, ular o‘qi bo‘yicha simmetrik va nosimmetrik bo‘ladi. simmetrik antennalarda ko‘zgu o‘q bo‘yicha simmetriyaga ega va bunday ko‘zgu cho‘qqisidan qaytgan maydon nurlatgichga tushadi. maxsus choralar ko‘rilmasa, antennaning moslashganligi katta bo‘lmaydi. o‘qi bo‘yicha nosimmetrik antenna sxemalarida ko‘zgudan qaytgan to‘lqin nurlatgich yonidan o‘tib ketadi. bunday sxemalar yana nurlatgichi tashqariga olib chiqilgan antenna (ofset antennalar) deyiladi. ular ta’minot trakti bilan yuqori moslashganlik ajratib turadi, biroq shu bilan bir vaqtda u yuqori darajadagi krossqutblanishga ega. bu esa, bir vaqtda ortogonal qutblanishlar bilan …

3 / 17

ilish yuzasidagi maydonning amplituda taqsimotini chiziqliga yaqin qilishning murakkabligi; ayrim xollarda antenna gabarit o‘lchamlarining kattaligini kiritish mumkin. shuning uchun, bir ko‘zguli antennalar bilan bir qatorda, yuqoridagi kamchiliklar to‘la bartaraf qilingan yoki kamko‘rinadigan etuvchi ikki ko‘zguli antennalar ishlab chiqilgan. ikki ko‘zguli antennalar (a – kassegren antennasi, b – gregori antennasi) ko‘zguli antennalarning nurlatgichlari. ko‘zguli antennalarning nurlatgichlari sifatida bir taraflama nurlanish(ko‘zgu tomonga) xossasiga ega bo‘lgan sust yo‘nalgan antennalar qo‘llaniladi. nurlatgichning faza markazi ko‘zguning fokusi bilan mos tushadi. agar nurlatgich aniq belgilangan faza markaziga ega bo‘lmasa, misol uchun piramidal rupor kabi, u holda bunday nurlatgichning parabolik ko‘zgu fokusiga nisbatan joylashishi tajribaviy tanlanadi. nurlatgichning yo‘nalganlik diagrammasi ko‘zgu chekkalaridan energiya oqib chiqishining minimal qiymatida, ko‘zgu ochilish yuzasida talab etilgan amplituda taqsimlanishini ta’minlashi, imkoni boricha o‘q bo‘yicha simmetrik bo‘lishi hamda yon va orqa yaproqlar sathi minimal darajada bo‘lishi kerak. parabolik antennaning diapazonlilik xossalari asosan nurlatgichga va ko‘zguning nurlatgichga reaksiyasiga bog‘liq, shuning uchun undan moslashganlik bo‘yicha ham, …

4 / 17

e4.png image5.png image6.png image7.jpg image8.png image9.png

5 / 17
