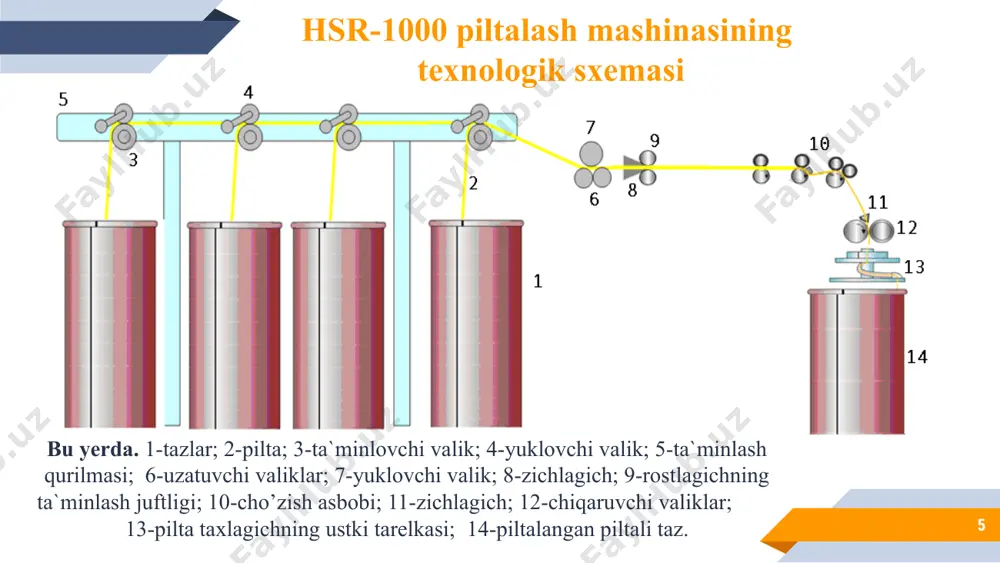

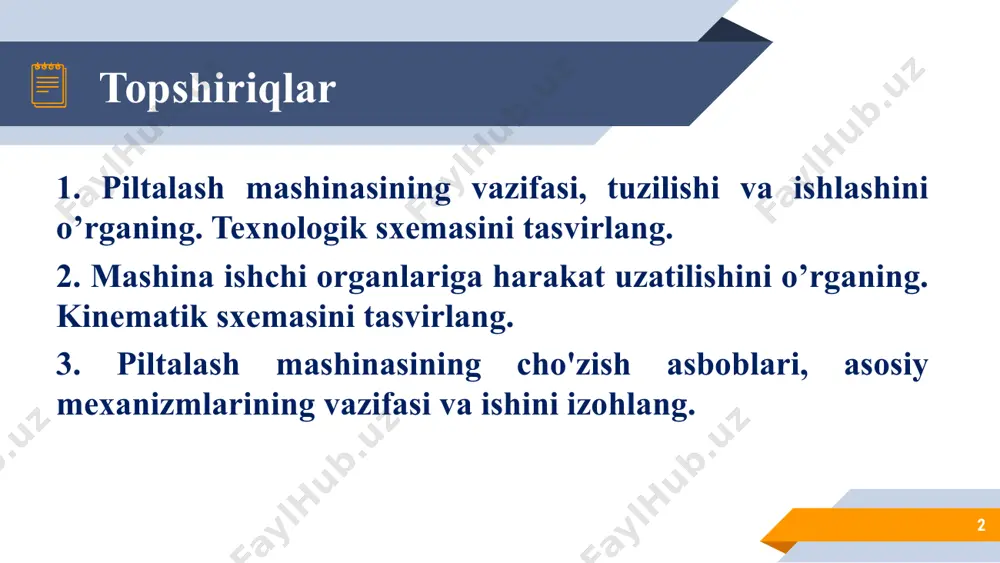

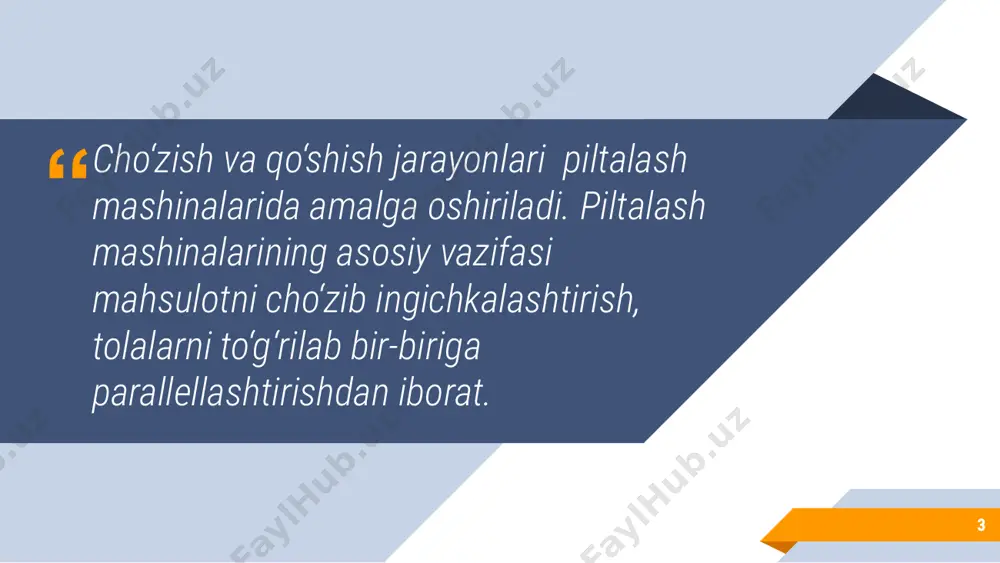

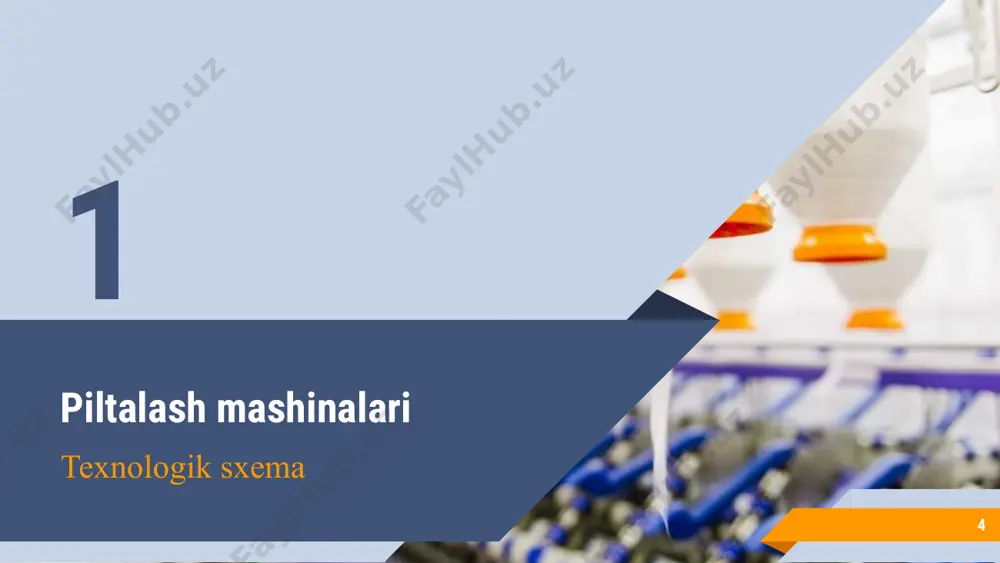

piltalash mashinasining vazifasi, tuzilishi va ishlashi. ishchi organlariga harakat uzatilishi. mavzu: piltalash mashinalari, cho'zish asboblari. piltalash mashinasining vazifasi, tuzilishi va ishlashi topshiriqlar 2 1. piltalash mashinasining vazifasi, tuzilishi va ishlashini o’rganing. texnologik sxemasini tasvirlang. 2. mashina ishchi organlariga harakat uzatilishini o’rganing. kinematik sxemasini tasvirlang. 3. piltalash mashinasining cho'zish asboblari, asosiy mexanizmlarining vazifasi va ishini izohlang. cho‘zish va qo‘shish jarayonlari piltalash mashinalarida amalga oshiriladi. piltalash mashinalarining asosiy vazifasi mahsulotni cho‘zib ingichkalashtirish, tolalarni to‘g‘rilab bir-biriga parallellashtirishdan iborat. 3 3 “ piltalash mashinalari texnologik sxema 4 1 5 bu yerda. 1-tazlar; 2-pilta; 3-ta`minlovchi valik; 4-yuklovchi valik; 5-ta`minlash qurilmasi; 6-uzatuvchi valiklar; 7-yuklovchi valik; 8-zichlagich; 9-rostlagichning ta`minlash juftligi; 10-cho’zish asbobi; 11-zichlagich; 12-chiqaruvchi valiklar; 13-pilta taxlagichning ustki tarelkasi; 14-piltalangan piltali taz. hsr-1000 piltalash mashinasining texnologik sxemasi 6 td-8 piltalash mashinasining texnologik sxemasi bu yerda. 1-ta’minlovch tazlar; 2-pilta; 3-servomotor; 4- uzatuvchi valik; 5- yuklovchi valik; 6- qoʻzgʻalmas val; 7- pilta ajratgich; 8- yuklovchi valik; 9- uzatuvchi valiklar …

2 / 21

vchilar; 3,4- fotorele; 5- nur uzatuvchi; 6-nur qabul qiluvchi; mashina to’xtatilishining tipik holatlari 13 bu yerda. 1-uzilgan pilta; 2,3-fotorelelar a) taz - ta`minlovchi valiklar zonasida piltaning uzilish holati; b) ta`minlovchi - yo’naltiruvchi valiklar zonasida piltaning uzilish holati. hsr-1000 piltalash mashinasi «43» cho‘zish asbobining sxemasi 14 1 - silindrlar ustini polzunkalari; 2 - riflyali silindrlar; 3 - yuklovchi sterjen; 4 - elastik qoplamali valiklar. ustki valiklar pnevmoyuklash tizimi 15 1-yuklovchi shtok; 2- pnevmoporshen; 3- siqilgan havo trubkasi pilta taxlagich 16 pilta taxlagichning spiralsimon kanalli ustki tarelkasi. 1– zichlagich; 2–yassilovchi valiklar; 3–disk; 4–spiralsimon kanal; 5–ustki tarelka; 6–taz. katta hajmli tazlarni ishlatish 17 toʼgʼri toʼrtburchak tazlar 18 bu yerda. yuqori tarelka 1 aylanadi pastki, 2 esa ilgarilanma qaytma harakatlanadi avtomatik rostlagichlar 19 servo draft qurilmasini o’rnatilishi pilta qalinligini o’lchovchi datchik 1-pilta, 2-o‘lchovchi voronka, 3- o‘lchovchi richag, 4- signal o‘zgartirgich, 5-datchik td-03 mashinasida cho’zishni avtomatik boshqarish sxemasi 20 mashina servodvigatellari bir biri bilan kinematik …

3 / 21

4 / 21

5 / 21

Ko'proq o'qimoqchimisiz?

Barcha 21 sahifani Telegram orqali bepul yuklab oling.

To'liq faylni yuklab olish

"piltalash mashinalari" haqida

piltalash mashinasining vazifasi, tuzilishi va ishlashi. ishchi organlariga harakat uzatilishi. mavzu: piltalash mashinalari, cho'zish asboblari. piltalash mashinasining vazifasi, tuzilishi va ishlashi topshiriqlar 2 1. piltalash mashinasining vazifasi, tuzilishi va ishlashini o’rganing. texnologik sxemasini tasvirlang. 2. mashina ishchi organlariga harakat uzatilishini o’rganing. kinematik sxemasini tasvirlang. 3. piltalash mashinasining cho'zish asboblari, asosiy mexanizmlarining vazifasi va ishini izohlang. cho‘zish va qo‘shish jarayonlari piltalash mashinalarida amalga oshiriladi. piltalash mashinalarining asosiy vazifasi mahsulotni cho‘zib ingichkalashtirish, tolalarni to‘g‘rilab bir-biriga parallellashtirishdan iborat. 3 3 “ piltalash mashinalari texnologik sxema 4 1 5 bu yerda. 1-ta...
