1 / 4

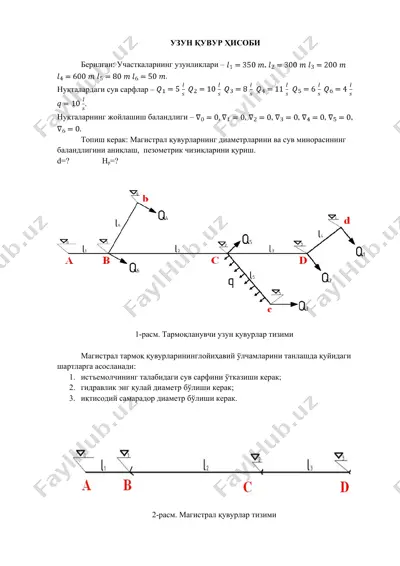

узун қувур ҳисоби берилган: участкаларнинг узунликлари – , . нуқталардаги сув сарфлар – . нуқталарнинг жойлашиш баландлиги – , , , , , топиш керак: магистрал қувурларнинг диаметрларини ва сув минорасининг баландлигини аниқлаш, пезометрик чизиқларини қуриш. d=? нр=? 1-расм. тармоқланувчи узун қувурлар тизими магистрал тармоқ қувурларининглойиҳавий ўлчамларини танлашда қуйидаги шартларга асосланади: 1. истъемолчининг талабидаги сув сарфини ўтказиши керак; 2. гидравлик энг қулай диаметр бўлиши керак; 3. иқтисодий самарадор диаметр бўлиши керак. 2-расм. магистрал қувурлар тизими ечиш: 1. учаскалардаги сув сарфлари аниқланади. 2. қувурнинг ҳисобий диаметри қуйидаги формуладан аниқланади. бу ерда: q-cув сарфи; -қувурдаги оқим тезлиги. сув таъминоти тизимида оқимнинг тезлигини дастлаб м/с қийматида лойиҳалаш тавсия этилади. тавсия этилган мазкур тезлик асосида гидравлик қулай ҳамда иқтисодий самарадор қувур диаметрини аниқлаш имконига эришилади. 3. аниқланган ҳисобий диаметрга яқин бўлган стандарт (dст) қийматлар 2-жадвалдан танлаб олинади. танлаб олинган стандарт диаметрлар асосида қувурларнинг кўндаланг кесим юзаси ва оқим тезлиги қуйидагича аниқланади. 4. пьезометрик чизиқларини …

2 / 4

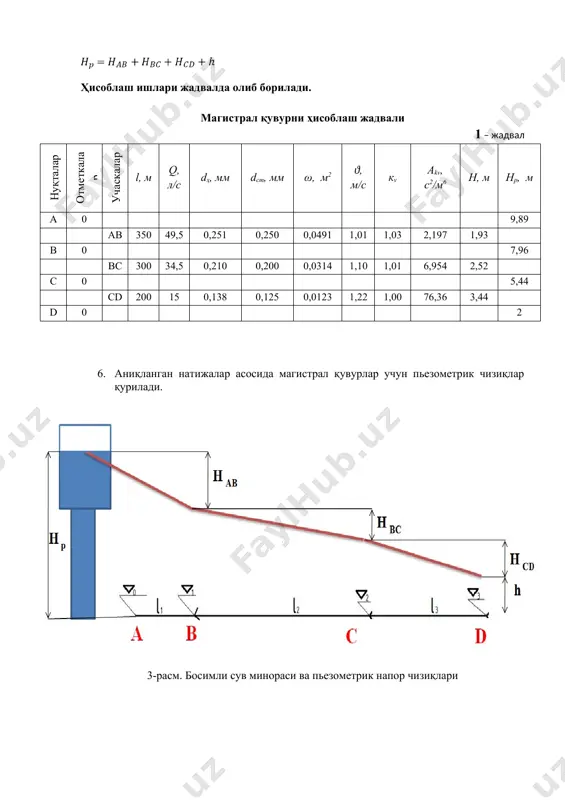

аниқланган натижалар асосида магистрал қувурлар учун пьезометрик чизиқлар қурилади. 3-расм. босимли сув минораси ва пьезометрик напор чизиқлари пўлат қувур, гост 10704 – 63 2 – жадвал dcт, мм akv, с2/м6 изох 50 3686 akv=0,001735/d5,3,с2/м6 60 2292 75 929.4 80 454.3 100 172.9 125 76.36 150 30.65 175 20.79 200 6.954 250 2.197 300 0.8466 350 0.3731 400 0.1359 450 0.09928 500 0.0578 фойдаланилган адабиётлар: 1. а. арифжанов, қ. раҳимов, а. ходжиев «гидравлика» - тошкент, 2016й. 2. к.ш.латипов, а.арифжанов, х.кадиров, б.тошов «гидравлика ва гидравлик машиналар», навоий. алишер навоий, 2014 й. 3. melvyn kay, practical hydraulics (taylor & francis 2 park square, milton park, abingdon, oxon ox14 4rn ) 2008.-253 pages 4. john fenton a first course in hydraulics (vienna university of technologiy, austria ), 2012. -120 pages 5. а.арифжанов, п.н.гурина. гидравлика. -ташкент. тими, 2011г. 6. www.gidravlika-obi-life.zn.uz

3 / 4

4 / 4
