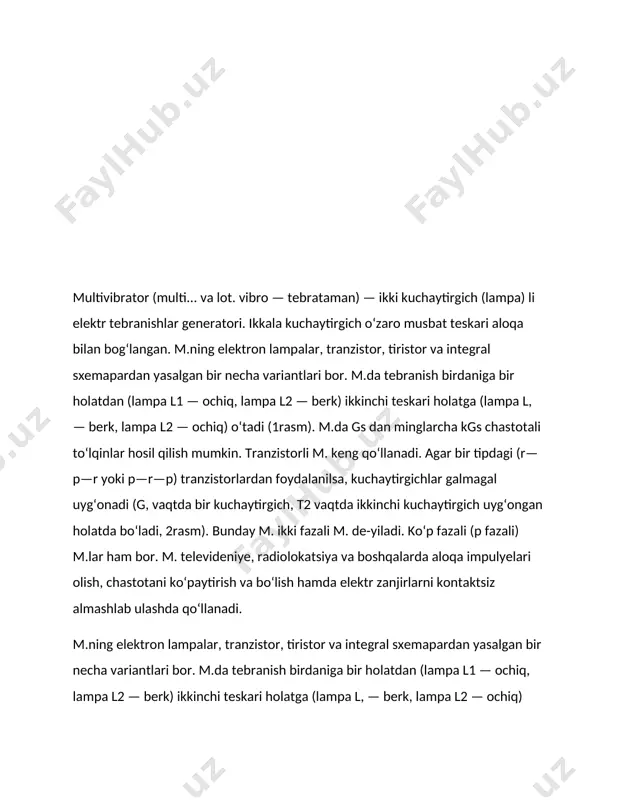

multvibrator sxemasi va ishlashi. reja: 1. multvibrator sxemasi va ishlashi. 2. multvibrator ishlatilish soxalari. 3. multvibratorning tarixi. multivibrator (multi... va lot. vibro — tebrataman) — ikki kuchaytirgich (lampa) li elektr tebranishlar generatori. ikkala kuchaytirgich oʻzaro musbat teskari aloqa bilan bogʻlangan. m.ning elektron lampalar, tranzistor, tiristor va integral sxemapardan yasalgan bir necha variantlari bor. m.da tebranish birdaniga bir holatdan (lampa l1 — ochiq, lampa l2 — berk) ikkinchi teskari holatga (lampa l, — berk, lampa l2 — ochiq) oʻtadi (1rasm). m.da gs dan minglarcha kgs chastotali toʻlqinlar hosil qilish mumkin. tranzistorli m. keng qoʻllanadi. agar bir tipdagi (r—p—r yoki p—r—p) tranzistorlardan foydalanilsa, kuchaytirgichlar galmagal uygʻonadi (g, vaqtda bir kuchaytirgich, t2 vaqtda ikkinchi kuchaytirgich uygʻongan holatda boʻladi, 2rasm). bunday m. ikki fazali m. de-yiladi. koʻp fazali (p fazali) m.lar ham bor. m. televideniye, radiolokatsiya va boshqalarda aloqa impulyelari olish, chastotani koʻpaytirish va boʻlish hamda elektr zanjirlarni kontaktsiz almashlab ulashda qoʻllanadi. m.ning elektron …

2 / 6

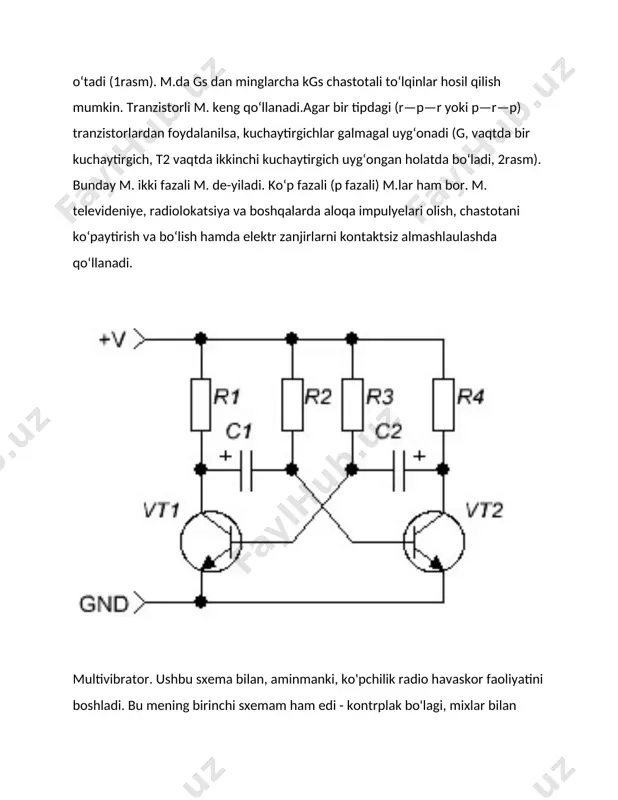

io havaskor faoliyatini boshladi. bu mening birinchi sxemam ham edi - kontrplak bo'lagi, mixlar bilan teshilgan teshiklar, payvandlash temirining etishmasligi uchun ehtiyot qismlar simlari bilan o'ralgan.va hamma narsa juda yaxshi ishladi! ledlar yuk sifatida ishlatiladi. multivibrator ishlayotganida, ledlar o'chadi. birinchi sxema - eng oddiy multivibrator. oddiyligiga qaramay, uning ko'lami juda keng. yo'q elektron qurilma u holda qilmaydi. birinchi rasmda uning sxematik diagrammasi ko'rsatilgan. ledlar yuk sifatida ishlatiladi. multivibrator ishlayotganida, ledlar o'chadi. multivibrator ikkita omilga bog'liq holda deyarli har qanday shakldagi to'lqinni yaratishi mumkin: har ikki kuchaytirgich bosqichining qarshiligi va sig'imi va chiqish sxemasidan chiqadigan joy. misol uchun, agar ikki bosqichning qarshiligi va sig'imi teng bo'lsa, bir bosqich 50% vaqt sarflaydi, ikkinchisi esa 50% vaqt sarflaydi. ushbu bo'limda multivibratorlarni muhokama qilish uchun ikkala bosqichning qarshiligi va sig'imi teng deb taxmin qilinadi. bu shartlar mavjud bo'lganda, chiqish kvadrat to'lqin bo'ladi. bistable multivibratorlar (yoki "flip-floplar") ikkita barqaror holatga ega. turg'un holatda, kuchaytirgichning ikki …

3 / 6

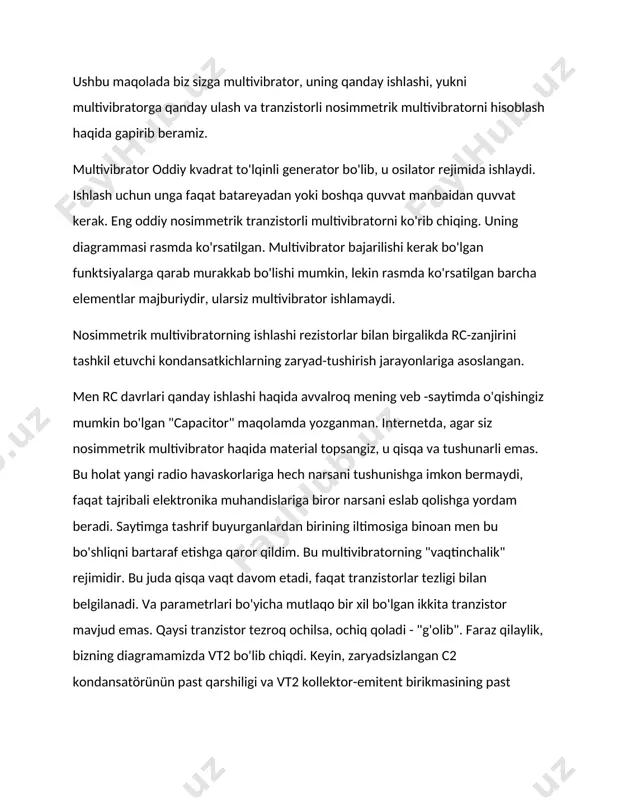

tor oddiy kvadrat to'lqinli generator bo'lib, u osilator rejimida ishlaydi. ishlash uchun unga faqat batareyadan yoki boshqa quvvat manbaidan quvvat kerak. eng oddiy nosimmetrik tranzistorli multivibratorni ko'rib chiqing. uning diagrammasi rasmda ko'rsatilgan. multivibrator bajarilishi kerak bo'lgan funktsiyalarga qarab murakkab bo'lishi mumkin, lekin rasmda ko'rsatilgan barcha elementlar majburiydir, ularsiz multivibrator ishlamaydi. nosimmetrik multivibratorning ishlashi rezistorlar bilan birgalikda rc-zanjirini tashkil etuvchi kondansatkichlarning zaryad-tushirish jarayonlariga asoslangan. men rc davrlari qanday ishlashi haqida avvalroq mening veb -saytimda o'qishingiz mumkin bo'lgan "capacitor" maqolamda yozganman. internetda, agar siz nosimmetrik multivibrator haqida material topsangiz, u qisqa va tushunarli emas. bu holat yangi radio havaskorlariga hech narsani tushunishga imkon bermaydi, faqat tajribali elektronika muhandislariga biror narsani eslab qolishga yordam beradi. saytimga tashrif buyurganlardan birining iltimosiga binoan men bu bo'shliqni bartaraf etishga qaror qildim. bu multivibratorning "vaqtinchalik" rejimidir. bu juda qisqa vaqt davom etadi, faqat tranzistorlar tezligi bilan belgilanadi. va parametrlari bo'yicha mutlaqo bir xil bo'lgan ikkita tranzistor mavjud …

4 / 6

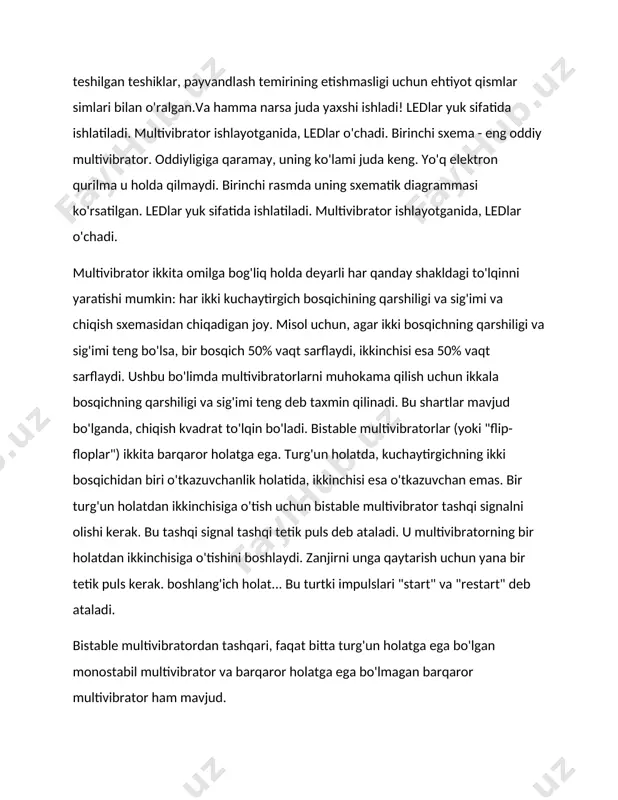

tetik bilan taqqoslaganda, multivibrator sxemasi uzoq vaqt davomida bo'lishi mumkin bo'lgan barqaror muvozanat holatlariga ega emas. buning o'rniga, kvazbarqaror muvozanatning ikkita holati mavjud, buning natijasida qurilma ularning har birida qat'iydir. ma'lum vaqt... har bir bunday vaqt davri zanjirda sodir bo'ladigan vaqtinchalik jarayonlar bilan belgilanadi. qurilmaning ishlashi ushbu holatlarning doimiy o'zgarishidan iborat bo'lib, bu chiqishda kuchlanish paydo bo'lishi bilan birga keladi, bu to'rtburchaklar shaklini juda eslatadi. aslini olganda, nosimmetrik multivibrator ikki bosqichli kuchaytirgich bo'lib, sxema shunday qurilganki, birinchi bosqichning chiqishi ikkinchisining kirishiga ulanadi. natijada, kontaktlarning zanglashiga olib kelganidan so'ng, ulardan biri ochiq, ikkinchisi esa yopiq holatda bo'lishi uchun u majburiy ravishda olinadi.

5 / 6
