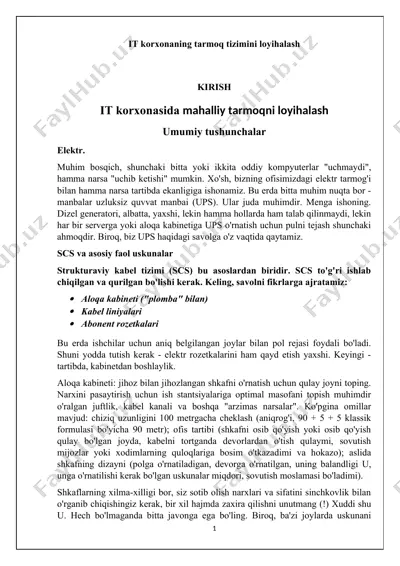

it korxonaning tarmoq tizimini loyihalash kirish it korxonasida mahalliy tarmoqni loyihalash umumiy tushunchalar elektr. muhim bosqich, shunchaki bitta yoki ikkita oddiy kompyuterlar "uchmaydi", hamma narsa "uchib ketishi" mumkin. xo'sh, bizning ofisimizdagi elektr tarmog'i bilan hamma narsa tartibda ekanligiga ishonamiz. bu erda bitta muhim nuqta bor - manbalar uzluksiz quvvat manbai (ups). ular juda muhimdir. menga ishoning. dizel generatori, albatta, yaxshi, lekin hamma hollarda ham talab qilinmaydi, lekin har bir serverga yoki aloqa kabinetiga ups o'rnatish uchun pulni tejash shunchaki ahmoqdir. biroq, biz ups haqidagi savolga o'z vaqtida qaytamiz. scs va asosiy faol uskunalar strukturaviy kabel tizimi (scs) bu asoslardan biridir. scs to'g'ri ishlab chiqilgan va qurilgan bo'lishi kerak. keling, savolni fikrlarga ajratamiz: · aloqa kabineti ("plomba" bilan) · kabel liniyalari · abonent rozetkalari bu erda ishchilar uchun aniq belgilangan joylar bilan pol rejasi foydali bo'ladi. shuni yodda tutish kerak - elektr rozetkalarini ham qayd etish yaxshi. keyingi - tartibda, kabinetdan …

2 / 28

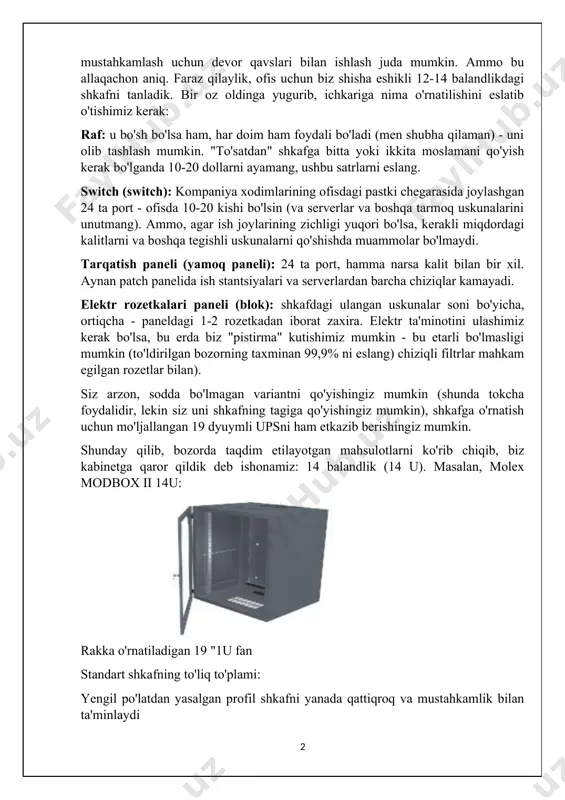

. hech bo'lmaganda bitta javonga ega bo'ling. biroq, ba'zi joylarda uskunani mustahkamlash uchun devor qavslari bilan ishlash juda mumkin. ammo bu allaqachon aniq. faraz qilaylik, ofis uchun biz shisha eshikli 12-14 balandlikdagi shkafni tanladik. bir oz oldinga yugurib, ichkariga nima o'rnatilishini eslatib o'tishimiz kerak: raf: u bo'sh bo'lsa ham, har doim ham foydali bo'ladi (men shubha qilaman) - uni olib tashlash mumkin. "to'satdan" shkafga bitta yoki ikkita moslamani qo'yish kerak bo'lganda 10-20 dollarni ayamang, ushbu satrlarni eslang. switch (switch): kompaniya xodimlarining ofisdagi pastki chegarasida joylashgan 24 ta port - ofisda 10-20 kishi bo'lsin (va serverlar va boshqa tarmoq uskunalarini unutmang). ammo, agar ish joylarining zichligi yuqori bo'lsa, kerakli miqdordagi kalitlarni va boshqa tegishli uskunalarni qo'shishda muammolar bo'lmaydi. tarqatish paneli (yamoq paneli): 24 ta port, hamma narsa kalit bilan bir xil. aynan patch panelida ish stantsiyalari va serverlardan barcha chiziqlar kamayadi. elektr rozetkalari paneli (blok): shkafdagi ulangan uskunalar soni bo'yicha, ortiqcha …

3 / 28

(chapda, o'ngda) 19 "chuqurlik sozlanishi ramka barcha shkaf elementlarining topraklanması kabelga kirish teshiklari shkafga chang tushishini oldini olish uchun himoya cho'tkasi bilan jihozlangan kommutator. uning tanlovi qiyinroq savol. men butunlay arzon kalitlarni ko'rib chiqishni xohlamayman. qurilmalar qimmatroq bo'lib qolmoqda (va juda qimmat), ammo siz hali ham ikkita turni tanlashingiz kerak: boshqarilmaydigan va boshqariladigan. quyidagi ikkita qurilmani ko'rib chiqamiz: zyxel dimension es-1024 va es-2024: bu iqtisodiy jihatdan tezkor ethernet echimidir va yuqori samarali kommutatsiya qilingan tarmoqlarni yaratish uchun ishlatilishi mumkin. do'konni oldinga yo'naltirish xususiyati yuqori tezlikdagi tarmoqlarda kechikishni keskin kamaytiradi. kalit kichik va o'rta biznes uchun ishchi guruhlar, bo'limlar yoki magistral hisoblash muhitlari uchun mo'ljallangan. katta manzil jadvali va yuqori ishlashi tufayli kalit bo'limli tarmoqlarni korporativ magistralga ulash yoki tarmoq segmentlarini ulash uchun juda yaxshi echimdir. texnik xususiyatlari: 24-portli tezkor chekilgan kalit ieee 802.3, 802.3u va 802.3x standartlariga mos keladi rj-45 autosensing 10/100 mbit / s ethernet portlari barcha 10 / …

4 / 28

qator kalitlarni birlashtirish mumkin bo'ladi. texnik xususiyatlari: avtomatik tanlanadigan 10/100 chekilgan va avtomatik krossoverli ulanishga ega 24 rj-45 portlari 2 x 10/100/1000 chekilgan portlari portlar bilan birlashtirilgan mini-gbic standartining 2 ta uyasi 8,8 gbit / s blokirovka qilmaydigan kommutatsiya avtobusi ieee 802.3u, 802.3ab, 802.3z, 802.3x, 802.1d, 802.1w, 802.1p protokollarini qo'llab-quvvatlaydi mac manzil jadvali 10kb vlan-quvvatlash: portga asoslangan va 802.1q portdagi tezlikni cheklash imkoniyati 64 ta statik vlan va 2kbgacha bo'lgan dinamik vlan mac filtrlash bitta ip-manzil tomonidan boshqariladigan 8 kommutatorga (kelajakda 24 taga qadar) zyxel istacking ™ ni qo'llab-quvvatlaydi rs-232 va web-interfeyslarni boshqarish telnet cli snmp v2c (rfc 1213, 1493, 1643, 1757, 2647) ip nazorati: statik ip yoki dhcp mijozi ftp orqali dasturiy ta'minotni yangilash tizim konfiguratsiyasini yangilash va saqlash standart 19 dyuymli tokchalar ko'rib turganingizdek, farq va juda jiddiy narsa bor. narxlarda farq bo'lgani uchun - taxminan 100 va 450 dollar. ammo, agar birinchi kalit yaxshi, ammo "soqov" quti …

5 / 28

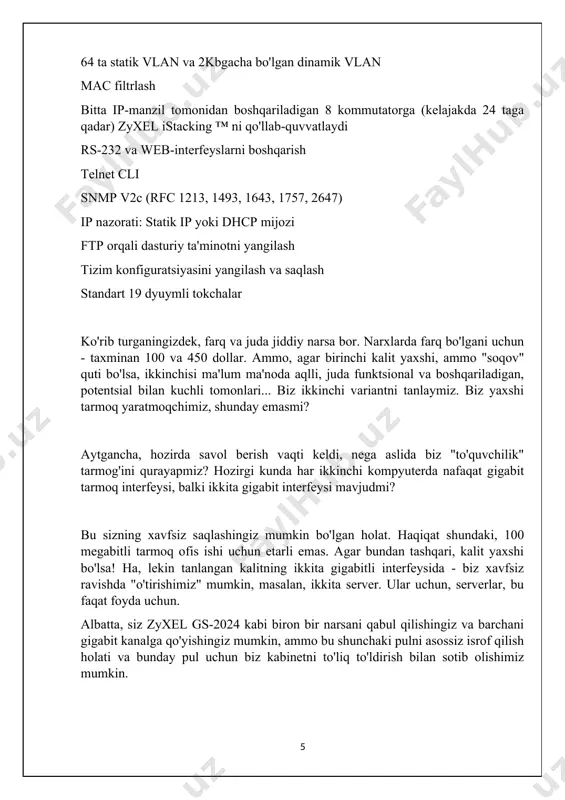

mkin, ammo bu shunchaki pulni asossiz isrof qilish holati va bunday pul uchun biz kabinetni to'liq to'ldirish bilan sotib olishimiz mumkin. yamoq paneli. bundan tashqari, ko'p narsalarni tejashga to'g'ri kelmaydigan holatlar. molex 19 "24xrj45, katt, 568b, utp, powercat 5e, 1u kabi panelni tanlang. 5e toifasi talablariga muvofiqligi. kompensatsiya tizimi to'g'ridan-to'g'ri bosilgan elektron kartada amalga oshiriladi. catt tipidagi ulagichlardan foydalanish kabelni o'rnatishni tezlashtiradi va soddalashtiradi. kanalni belgilash uchun ajratilgan joy. panel chang bilan qoplangan. barcha kerakli tuzatish va markalash elementlari to'plamda keltirilgan. bu erda juda ko'p variantlar mavjud, allaqachon aytib o'tilganidek, istalgan arzonini qo'yishingiz mumkin, uni qimmatroq qo'yishingiz mumkin, 19 dyuymli rack versiyasidan foydalanishingiz mumkin - go'zallik umuman bo'ladi. apcni kim bilmaydi? masalan, bunday ups-ni ko'rishingiz mumkin: apc smart-ups sc 1500va 230v - 2u rackmount / tower yoki shunga o'xshash: xarakteristikalarga to'xtamasdan, biz ko'plab qurilmalarning iltimosiga binoan upsni 19 dyuymli raftga o'rnatish uchun relslar bilan jihozlanganligini ta'kidlaymiz. shuningdek, agar xohlasangiz, upsni …
