1 / 26

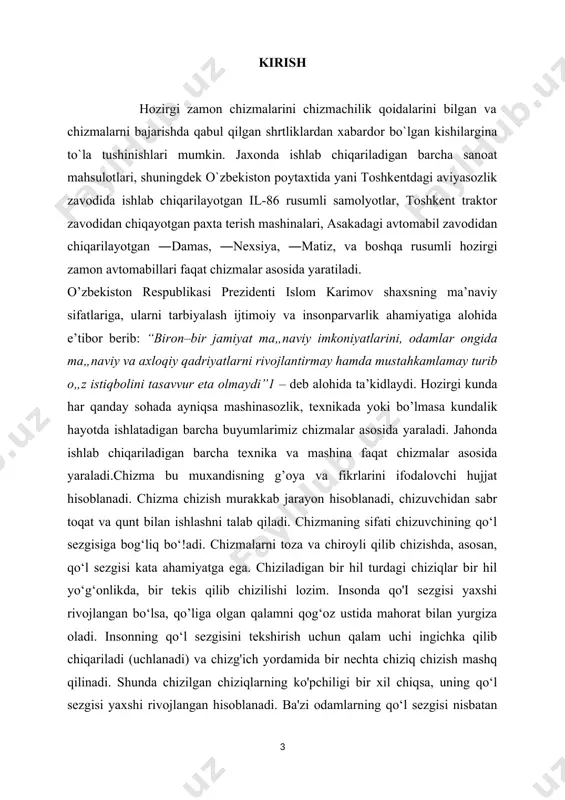

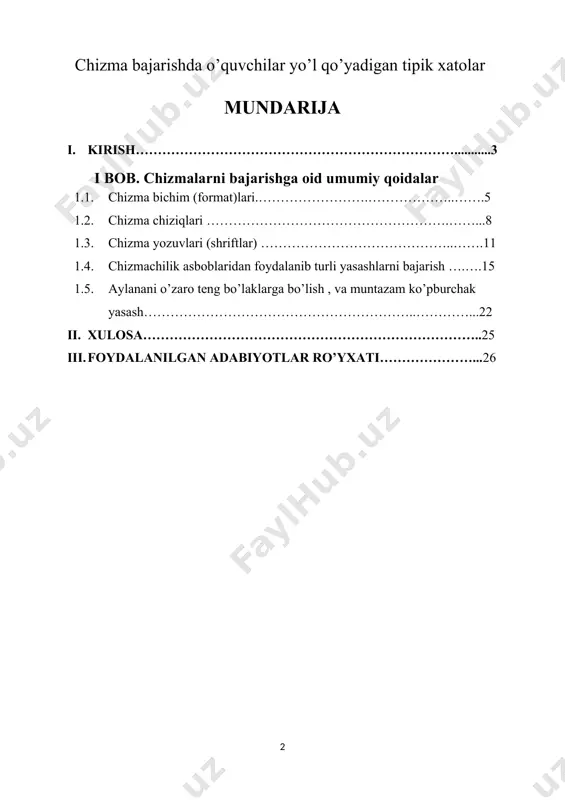

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi __universiteti ro’yxatga olindi №__________ ro’yxatga olindi №__________ “_____” ____________20 y. “_____” ____________20 y. “___________________________ “ kafedrasi “_____________________________ “ fanidan kurs ishi mavzu:________________ bajardi:_________________________________ tekshirdi:_______________________________ ______________ - 20___ chizma bajarishda o’quvchilar yo’l qo’yadigan tipik xatolar mundarija i. kirish………………………………………………………………...........3 i bob. chizmalarni bajarishga oid umumiy qoidalar 1.1. chizma bichim (format)lari.…………………….………………..…….5 1.2. chizma chiziqlari ……………………………………………….……...8 1.3. chizma yozuvlari (shriftlar) ……………………………………..…….11 1.4. chizmachilik asboblaridan foydalanib turli yasashlarni bajarish ….….15 1.5. aylanani o’zaro teng bo’laklarga bo’lish , va muntazam ko’pburchak yasash……………………………………………………..…………...22 ii. xulosa…………………………………………………………………..25 iii. foydalanilgan adabiyotlar ro’yxati…………………...26 kirish hozirgi zamon chizmalarini chizmachilik qoidalarini bilgan va chizmalarni bajarishda qabul qilgan shrtliklardan xabardor bo`lgan kishilargina to`la tushinishlari mumkin. jaxonda ishlab chiqariladigan barcha sanoat mahsulotlari, shuningdek o`zbekiston poytaxtida yani toshkentdagi aviyasozlik zavodida ishlab chiqarilayotgan il-86 rusumli samolyotlar, toshkent traktor zavodidan chiqayotgan paxta terish mashinalari, asakadagi avtomabil zavodidan chiqarilayotgan ―damas, ―nexsiya, ―matiz, va boshqa rusumli hozirgi zamon avtomabillari faqat chizmalar asosida …

2 / 26

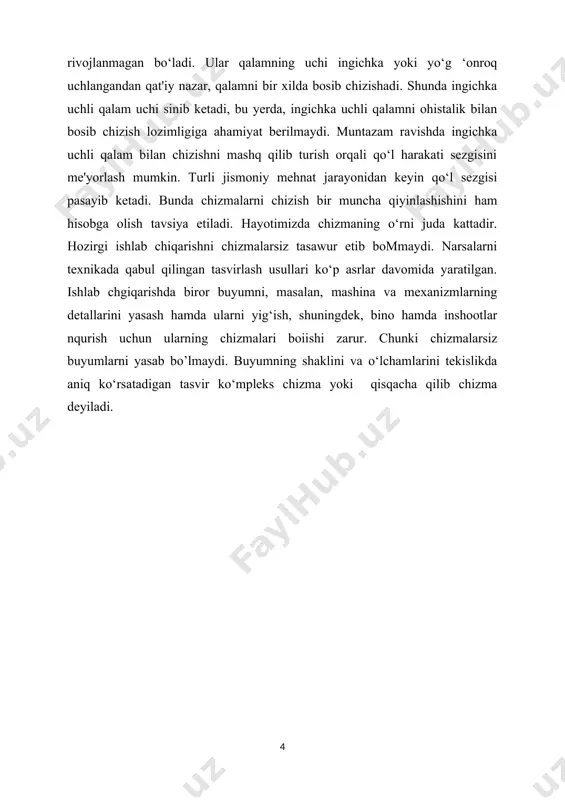

a mashinasozlik, texnikada yoki bo’lmasa kundalik hayotda ishlatadigan barcha buyumlarimiz chizmalar asosida yaraladi. jahonda ishlab chiqariladigan barcha texnika va mashina faqat chizmalar asosida yaraladi.chizma bu muxandisning g’oya va fikrlarini ifodalovchi hujjat hisoblanadi. chizma chizish murakkab jarayon hisoblanadi, chizuvchidan sabr toqat va qunt bilan ishlashni talab qiladi. chizmaning sifati chizuvchining qo‘l sezgisiga bog‘liq bo‘!adi. chizmalarni toza va chiroyli qilib chizishda, asosan, qo‘l sezgisi kata ahamiyatga ega. chiziladigan bir hil turdagi chiziqlar bir hil yo‘g‘onlikda, bir tekis qilib chizilishi lozim. insonda qo'i sezgisi yaxshi rivojlangan bo‘lsa, qo’liga olgan qalamni qog‘oz ustida mahorat bilan yurgiza oladi. insonning qo‘l sezgisini tekshirish uchun qalam uchi ingichka qilib chiqariladi (uchlanadi) va chizg'ich yordamida bir nechta chiziq chizish mashq qilinadi. shunda chizilgan chiziqlarning ko'pchiligi bir xil chiqsa, uning qo‘l sezgisi yaxshi rivojlangan hisoblanadi. ba'zi odamlarning qo‘l sezgisi nisbatan rivojlanmagan bo‘ladi. ular qalamning uchi ingichka yoki yo‘g ‘onroq uchlangandan qat'iy nazar, qalamni bir xilda bosib chizishadi. shunda ingichka …

3 / 26

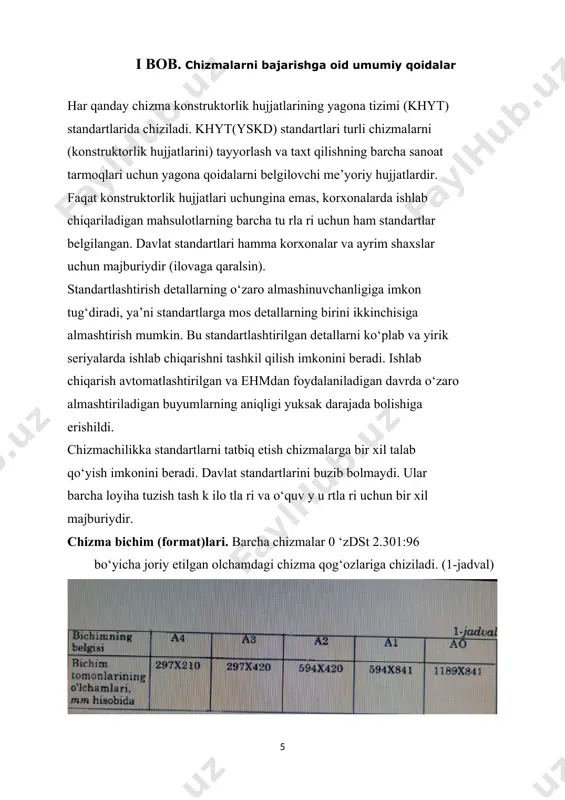

ur. chunki chizmalarsiz buyumlarni yasab bo’lmaydi. buyumning shaklini va o‘lchamlarini tekislikda aniq ko‘rsatadigan tasvir ko‘mpleks chizma yoki qisqacha qilib chizma deyiladi. i bob. chizmalarni bajarishga oid umumiy qoidalar har qanday chizma konstruktorlik hujjatlarining yagona tizimi (khyt) standartlarida chiziladi. khyt(yskd) standartlari turli chizmalarni (konstruktorlik hujjatlarini) tayyorlash va taxt qilishning barcha sanoat tarmoqlari uchun yagona qoidalarni belgilovchi me’yoriy hujjatlardir. faqat konstruktorlik hujjatlari uchungina emas, korxonalarda ishlab chiqariladigan mahsulotlarning barcha tu rla ri uchun ham standartlar belgilangan. davlat standartlari hamma korxonalar va ayrim shaxslar uchun majburiydir (ilovaga qaralsin). standartlashtirish detallarning o‘zaro almashinuvchanligiga imkon tug‘diradi, ya’ni standartlarga mos detallarning birini ikkinchisiga almashtirish mumkin. bu standartlashtirilgan detallarni ko‘plab va yirik seriyalarda ishlab chiqarishni tashkil qilish imkonini beradi. ishlab chiqarish avtomatlashtirilgan va ehmdan foydalaniladigan davrda o‘zaro almashtiriladigan buyumlarning aniqligi yuksak darajada bolishiga erishildi. chizmachilikka standartlarni tatbiq etish chizmalarga bir xil talab qo‘yish imkonini beradi. davlat standartlarini buzib bolmaydi. ular barcha loyiha tuzish tash k ilo tla …

4 / 26

2.104:98). chizmalarni izohlash, chizma nomi, masshtabi, material, chizma tuzuvchining, chizmani tekshiruvchining va q a b u l q ilu v c h in in g ism i, fam iliy a s i h am d a b o sh q a ta la b qilinadigan ko‘rsatmalarni o‘z ichiga oladigan burchak muhri, ya’ni asosiy yozuv standart talabi bo‘yicha al bichimidagi chizmaning pastki o‘ng burchagiga chiziladi (10-chizma): uning olchamlari, shakli standartda b e lg ila n g a n ( 1 1 -chizma, a). asosiy y o zu v n in g m a zm u n i va toldirilgan namunasi 1 1 -chizma, b da keltirilgan. asosiy yozuv a1 bichimning pastki o‘ng burchagiga joylashtirilganhgi uchun boshqa hosil qilinadigan bichimlarning a1 ga nisbatan egallagan vaziyatiga qarab, ularning ham pastki o‘ng burchagida chiziladi (12- chizma). m a ssh tab la r ( 0 ‘zdst 2.302:97). buyum tasvirining chizmada ashga nisbatan qancha kattalashtirilib yoki …

5 / 26

qirqim tarkibiga kiruvchi konturlari chiziladi. 2.shtrix chiziq - detaining ko‘zga ko'rinmaydigan konturlarini tasvirlash uchun qollanadi. 3.1ngichka tutash chiziq — undan detalga olchamlar qo‘yishda, kesim va qirqimlarni shtrixlashda foydalaniladi. 4.ingichka shtrix -p u n k tir chiziq — aylana markazi chiziqlari, simmetriya o‘q chiziqlarini tasvirlashda tatbiq qilinadi. 5.ikki nuqtali ingichka shtrix-punktir chiziq detal yoyilmalari chizilganda bukiladigan joylami tasvirlash uchun qo‘llaniladi (16-chizma). 6.1ngichka tutash tolqinsimon chiziq — undan detaining tasviridagi qismini qirqimdan ajratib ko‘rsatishda foydalaniladi. 7.uzuq chiziq — kesuvchi tekislik yo‘nalishining boshi va oxirini, shuningdek, sinish joylarini tasvirlashda tatbiq qilinadi. asosiy tutash chiziq yo‘g‘onligi s harfi bilan belgilanadi va qolgan chiziqlar yo‘gonliklari asosiy yo‘gon tutash chiziqqa nisbatan aniqlanadi. ingichka shtrix-punktir chiziq chiziqlardagi punktir nuqtalar ko‘rinishida tasvirlanmasdan biroz cho‘zilganroq, ya’ni ikkita-uchta nuqta yonmayon joylashgandek tasvirlanadi. ingichka tutash tolqinsimon chiziq ≪поп izi≫ kabi chiziladi. chizma yozuvlari (shriftlar) ( 0 ‘zdst 2.304:97). chizmalardagi barcha yozuvlar standa rt shrift bilan aniq va yaqqol yozilishi kerak. standart …
