1 / 30

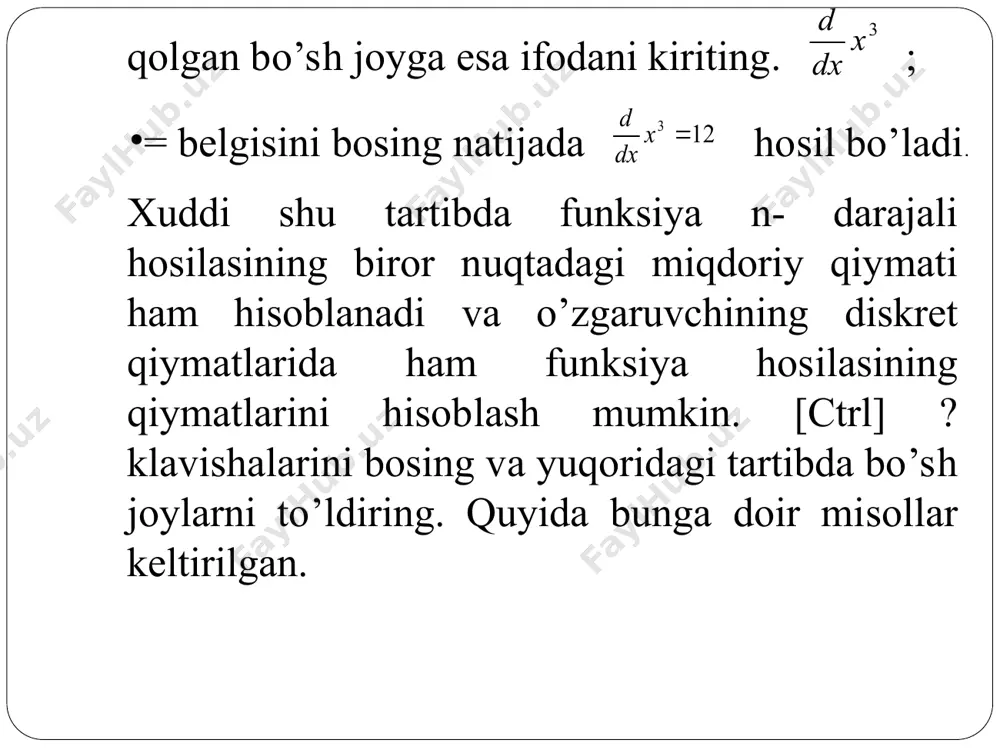

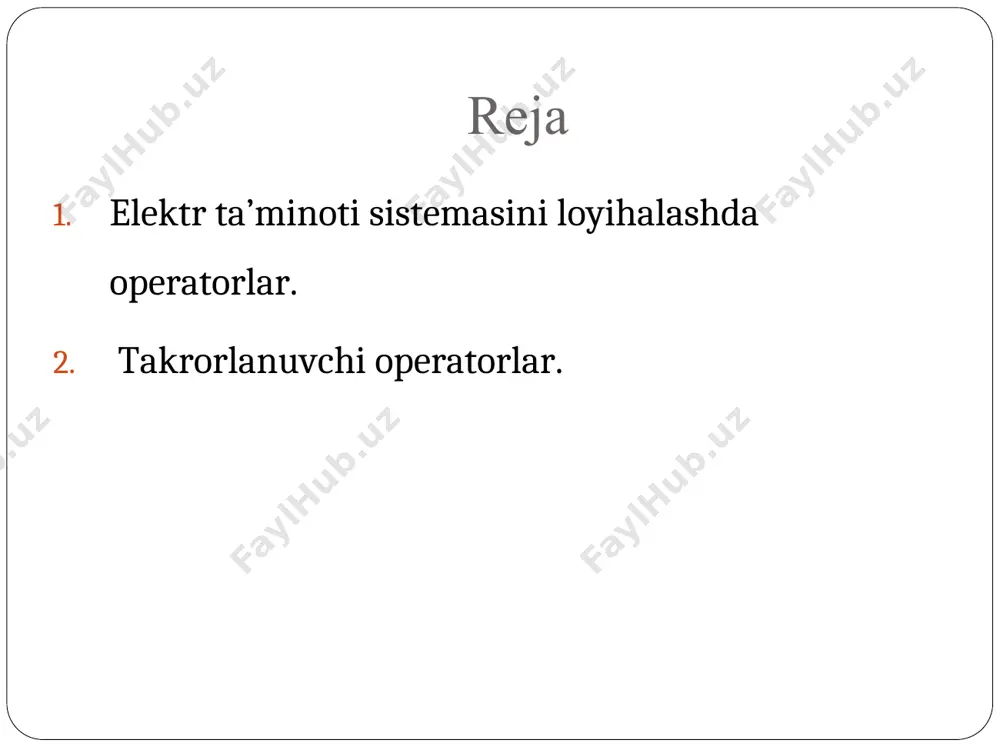

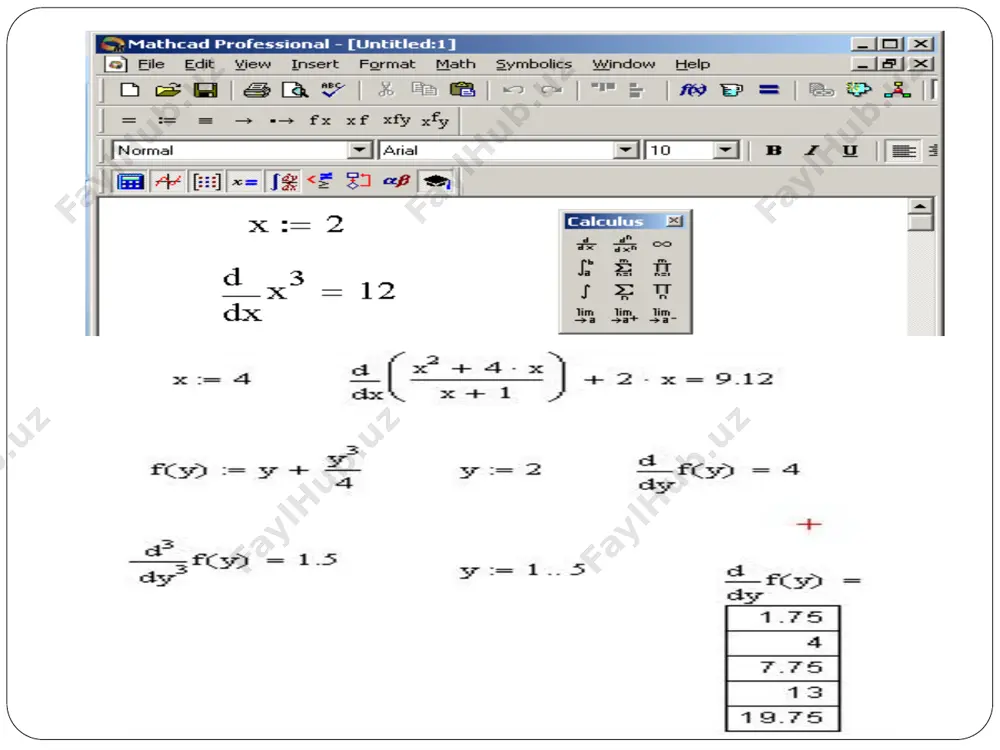

лекция №11 6-mavzu. cad dasturiy ta’minotlari va ulardan foydalanish. reja elektr ta’minoti sistemasini loyihalashda operatorlar. takrorlanuvchi operatorlar. hosila, integral, limitlarni hisoblash. mathcadning hosila operatori berilgan nuqtada funksiya hosilasining miqdoriy qiymatini topish uchun mo’ljallangan. masalan x3 ning x=2 nuqtada x bo’yicha hosilasini topish uchun quyidagilarni bajaring:avval hosilani topish kerak bo’lgan nuqtani kiritish kerak. x:=2; hosila operatorini operatorlar palitrasidan yoki [?] klavishasini bosish bilan hosil qiling. ko’rinishda hosil bo’ladi; qolgan bo’sh joyga esa ifodani kiriting. ; = belgisini bosing natijada hosil bo’ladi. xuddi shu tartibda funksiya n- darajali hosilasining biror nuqtadagi miqdoriy qiymati ham hisoblanadi va o’zgaruvchining diskret qiymatlarida ham funksiya hosilasining qiymatlarini hisoblash mumkin. [ctrl] ? klavishalarini bosing va yuqoridagi tartibda bo’sh joylarni to’ldiring. quyida bunga doir misollar keltirilgan. integrallarni hisoblash. mathcad da integrallash operatori bazi oraliqlarda funksiya aniq integralini hisoblash uchun mo’ljallangan. masalan sin2x ning (0; ) da aniq integrali quyidagicha hisoblanadi: bo’sh joyni sichqoncha bilan belgilang va & belgisini …

2 / 30

ochiladi. u yеrning pastki qismida limitlarni hisoblash opеratorlarini kiritish uchun uchta tugmacha mavjud. ularning birini bosish kеrak. 2.lim so`zining o`ng tomonidagi kiritish joyiga ifoda kiritiladi. 3.lim so`zining ostki qismiga o`zgaruvchi nomi va uning intiladigan qiymati kiritiladi. 4.barcha ifodalar burchakli kursorda yoki qora ranga ajratiladi. 5.symbolicsevaluatesymbolically (simvolli hisoblashbaholashsimvolli) buyruqlari bеriladi. mathcad agar limit mavjud bo`lsa, limitning intilish qiymatini qaytaradi. simvolik hisoblashga doir misollar mathcad tizimida ikki o‘lchovli grafiklarni qurish funksiya grafigini qurishni ko‘rib chiqamiz: matematik panelda graph toolbar (panel grafikov) tugmasini bosing, ochilgan paneldan ikki o’lchovdagi grafik shaklidagi tugmani bosing. kursor o’rniga paydo bo’lgan z o’lchovli grafik shablonga, absissa o’qiga argument raqamini, ordinate o’qiga funksiya nomini kiriting. sichqoncha ko’rsatgichini shablondan tashqarida bosing. natijada argumentni o’zgarish diapazoniga grafik quriladi agar argument qiymatini o‘zgarish diapazoni ko‘rsatilmagan bo‘lsa, grafik -10 dan +10 diapazonda quriladi. bitta shablonda bir necha grafiklarni joylashtirish uchun, ordinate o’qida birinchi funksiyani nomini kiritib, “vergul” tugmasini bosamiz (kursor burchagi funksiya nomidan …

3 / 30

sturlash dasturlash mathcadda asosiy o‘rin tutadi. mathcad ko‘plab masalalarni dastursiz yechish imkoninii beradi. lekin shunday sinf masalalari borki ularni dastursiz yechib bo‘lmaydi. mathcad har qanday murakkab dasturni kiritish imkonini beradi. mathcadda dasturlash juda aniq va tushunarli, unda dastur bir necha ketma-ket formulalarni ifodalaydi. dasturlashning asosiy operatorlari programming (dasturlash) panelida joylashgan. dastur qatorini kiritish. dasturni tuzish uchun uning qatorlarini kiritish kerak bo‘ladi. bu quyidagi keltirilgan protsedurada bajariladi: dastur ifodasi nomini kiritish. yuborish operatorini (:=) kiritish. dasturlash panelidan add program line (dastur qatorini qo‘shish) tugmasini bosish. dasturlash operatorlarining vazifasi add line – qora uzun vertikal chiziqdan iborat bo’lib, chiziqdan o’ng tomonda dasturni yozish uchun joy ajratadi va dasturni boshi va oxirini bildiradi. ← - lokal o’zlashtirish operatori. if – shart operatori. for – takrorlash operatori. while- shartli takrorlash operatori. otherwise- boshqa hollarda. break – to’xtatish. continue- davom ettirish. return- qaytarish. on error- xatolik add line operatori qora uzun vertikal chiziqdan iborat bo’lib, …

4 / 30

shlatish maqsadga muvofiqdir. for opеratorining takrorlanishini, undan oldin bеrilgan o`z takrorlash operatorining umumiy ko’rinishi quyidagicha. for x x min .. x max garuvchi aniqlaydi. while shartli takrorlash operatori while sikl opеratori takrorlanishlar soni oldindan aniq bo`lmagan hollarda takrorlanishni biror bir shartning rost bo`lishida bajaradi. bеrilgan shart oldin tеkshirilib, kеyin shartning bajarilishiga qarab uning tarkibidagi opеratorlar bajariladi. e’tiboringiz uchun raxmat! · · d d 3 x dx d 12 3 = x dx d ó ô õ d î

5 / 30
