1 / 14

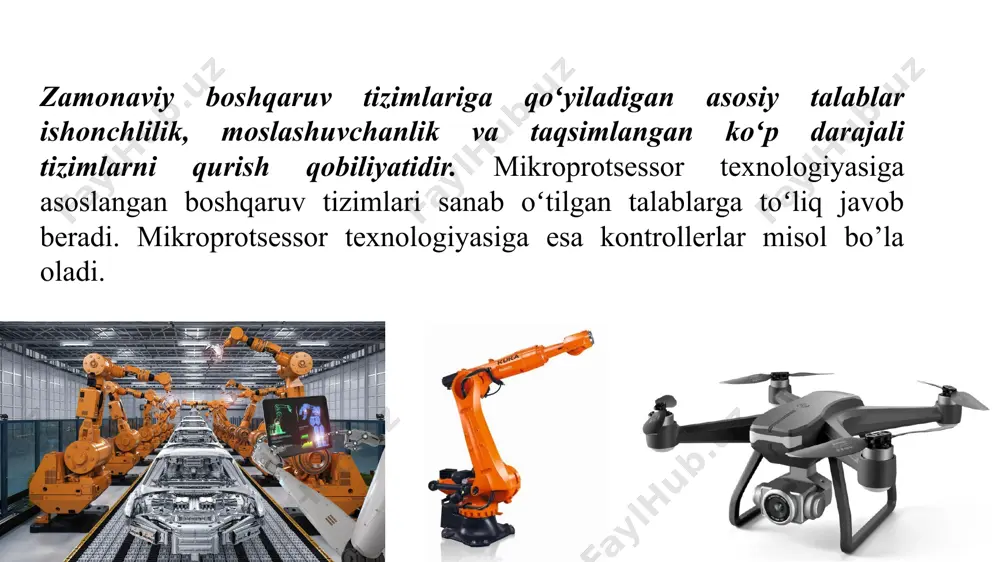

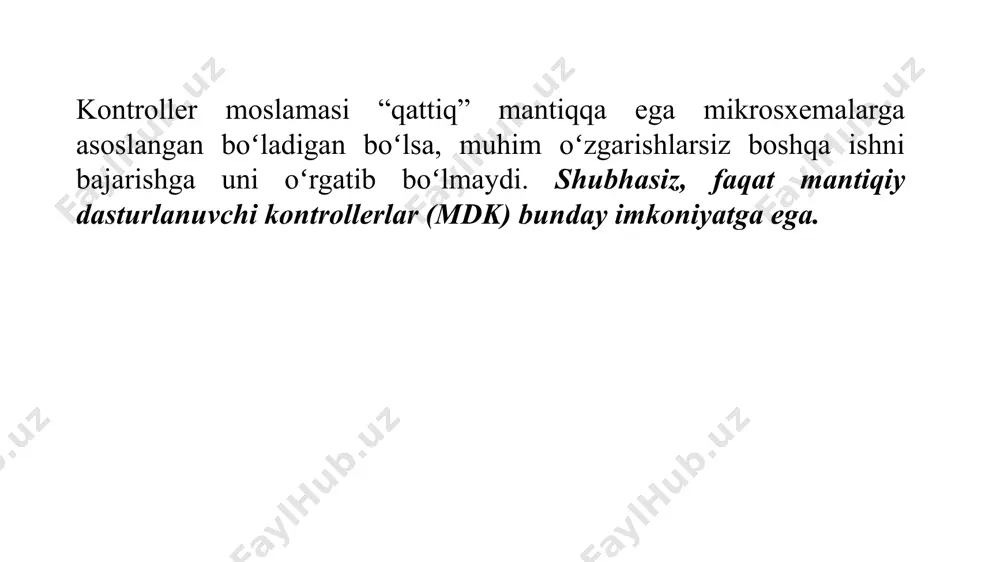

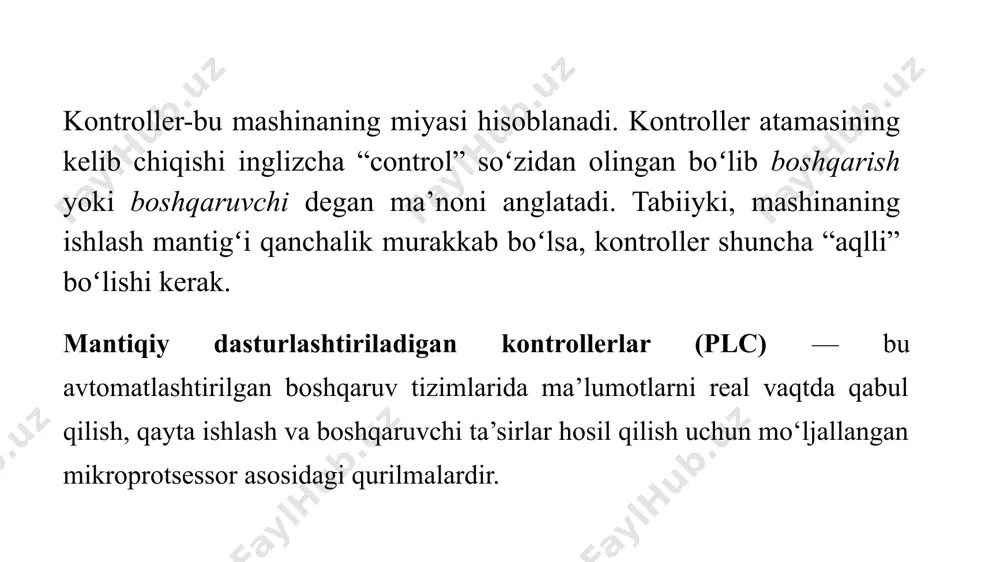

презентация powerpoint reja: avtomatik boshqarish tizimini «kirish-chiqish» ko‘rinishida ifodalash. avtomatik boshqarish tizimida mantiqiy dasturlashtiriladigan kontrollerlarni qo’llanilishi. kirish chiqishlarni boshqaruvchi protsessor moduli. raqamli va analog kirish-chiqish signallari va ularning modul qismi. hmi orqali kirish-chiqish signallarini boshqarish. zamonaviy boshqaruv tizimlariga qoʻyiladigan asosiy talablar ishonchlilik, moslashuvchanlik va taqsimlangan koʻp darajali tizimlarni qurish qobiliyatidir. mikroprotsessor texnologiyasiga asoslangan boshqaruv tizimlari sanab oʻtilgan talablarga toʻliq javob beradi. mikroprotsessor texnologiyasiga esa kontrollerlar misol bo’la oladi. mantiqiy dasturlashtiriladigan kontrollerlar (plc) — bu avtomatlashtirilgan boshqaruv tizimlarida ma’lumotlarni real vaqtda qabul qilish, qayta ishlash va boshqaruvchi ta’sirlar hosil qilish uchun mo‘ljallangan mikroprotsessor asosidagi qurilmalardir. kontroller-bu mashinaning miyasi hisoblanadi. kontroller atamasining kelib chiqishi inglizcha “control” soʻzidan olingan boʻlib boshqarish yoki boshqaruvchi degan ma’noni anglatadi. tabiiyki, mashinaning ishlash mantigʻi qanchalik murakkab boʻlsa, kontroller shuncha “aqlli” boʻlishi kerak. kontroller moslamasi “qattiq” mantiqqa ega mikrosxemalarga asoslangan boʻladigan boʻlsa, muhim oʻzgarishlarsiz boshqa ishni bajarishga uni oʻrgatib boʻlmaydi. shubhasiz, faqat mantiqiy dasturlanuvchi kontrollerlar (mdk) bunday imkoniyatga …

2 / 14

kirishni o‘qish: barcha kirish signallarini o‘qib, ularni mdkning ichki xotirasida saqlaydi. dasturni bajarish: foydalanuvchi tomonidan yozilgan dastur kodini bajaradi va loyihalashtirilgan mantiq asosida chiqish holatlarini aniqlaydi. chiqishlarni yangilash: dastur bajarilgandan so‘ng, cpu dasturda belgilanganidek chiqish qurilmalarini yangilaydi. ma’lumotlarni qayta ishlash: cpu kirish signal ma’lumotlarini qabul qiladi va dasturda koʻrsatilgan mantiqga asosan ularni qayta ishlaydi, natijada chiqish signallarini yaratadi. bu ma’lumotlar odatda sensorlar, tugmalar va boshqa kirish qurilmalaridan keladi. xotira boshqaruvi: cpu mdkning turli xil xotira turlarini (masalan, rom, ram, eeprom) boshqarishga mas'uldir. ushbu xotiralarda dastur kodlari, vaqtinchalik ma’lumotlar va foydalanuvchi tomonidan yaratilgan turli konfiguratsiyalar saqlanadi. mantiqiy dasturlanuvchi kontroller (bazi bir adabiyotlarda plc deb ham yuritiladi) normal ishlash (run) rejimida boʻlsa, uning ishlash tsikli kirishlarni (rus. физические входы) oʻqish, foydalanuvchi dasturini bajarish va chiqishlar (rus. физические выходы) holatini yangilashni oʻz ichiga oladi (1.3-rasm). tsiklning boshida mdk sensorlar va qurilmalardan signallarni qabul qiluvchi kirish holatini tekshiradi. kontrollerning kirishlaridan signallarni oʻqish operatsion tizim …

3 / 14

tadi. mdk ham huddi shu tarzda texnologik jarayon parametrlarini holatini datchikdan shu tarzda bilib oladi. bunday signalni ishlab chiqaradigan datchiklar qoʻlda boshqarish tugmalari, chegara kalitlari (eng. switchs), harakat sensorlari, kontaktli termometrlar va boshqalar hisoblanadi (2.1-rasm). zamonaviy mdk lar esa raqamli signaldan tashqari analog signallarni ham qabul qila olishi kerak bo’ladi. analog signallar kuchlanish yoki tok orqali ifodalanadi. mdklar quyidagi oraliqlarda signalni o‘qiy oladi: 0–10 v — eng keng tarqalgan kuchlanish signal. 0–20 ma yoki 4–20 ma — tokli signal, sanoatda keng qo‘llaniladi. 4–20 ma signallarning afzalligi — uzatilayotgan signal kabellarda uzoq masofaga borganida ham aniqlikni yo‘qotmaydi va uzilishlar tez aniqlanadi (0 ma = nosozlik deb qabul qilinadi). analog kirish-chiqish signallari mdk ning hajmini ifodalaydigan qism mdk ning kirish va chiqish modullaridagi portlar hisoblanadi. kirish va chiqish portlari qancha koʻp boʻlsa jarayonni boshqarish mumkin boʻlgan parametrlar soni shuncha koʻp boʻladi. turli oʻlchamdagi dasturlashtiriladigan mantiqiy kontrollerlarning umumiy kiritish-chiqarish sigʻimlari quyidagilarni oʻz ichiga …

4 / 14

i kirish-chiqish signallarini boshqarish hmi (human-machine interface) — bu foydalanuvchi bilan dasturlashtiriladigan kontroller (plc) o‘rtasidagi vizual interfeys hisoblanadi. hmi operatorga tizim holatini kuzatish, parametrlarni o‘zgartirish va boshqaruv harakatlarini amalga oshirish imkonini beradi. hmi ning asosiy vazifalari: plc'dan olingan kirish/chiqish signallarini real vaqtda aks ettirish tugmalar, slayderlar yoki matn oynalari orqali foydalanuvchi tomonidan signal yuborish jarayonlarni grafik interfeysda ko‘rsatish xatoliklarni ko‘rsatish va signalizatsiya tizimini boshqarish image1.jpeg image2.png image3.png image12.png image13.jpeg image14.png image15.png image16.jpeg image17.png image18.png image4.emf image5.jpeg image6.png image7.png image8.png image9.jpeg image10.png image11.jpeg image19.png image20.jpeg image21.png image22.png image23.png image24.jpeg new_plc_image_060117.1348 /docprops/thumbnail.jpeg

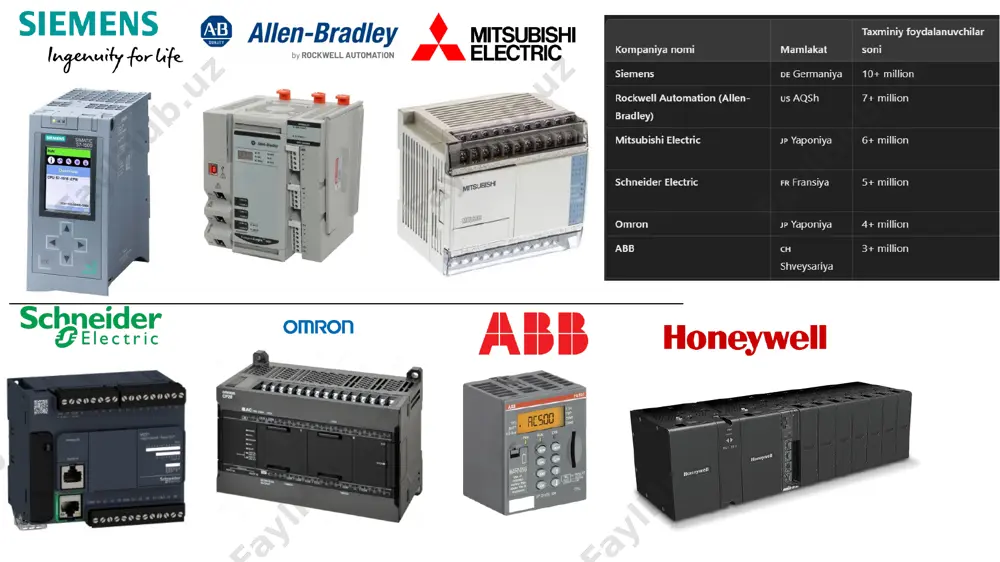

5 / 14
