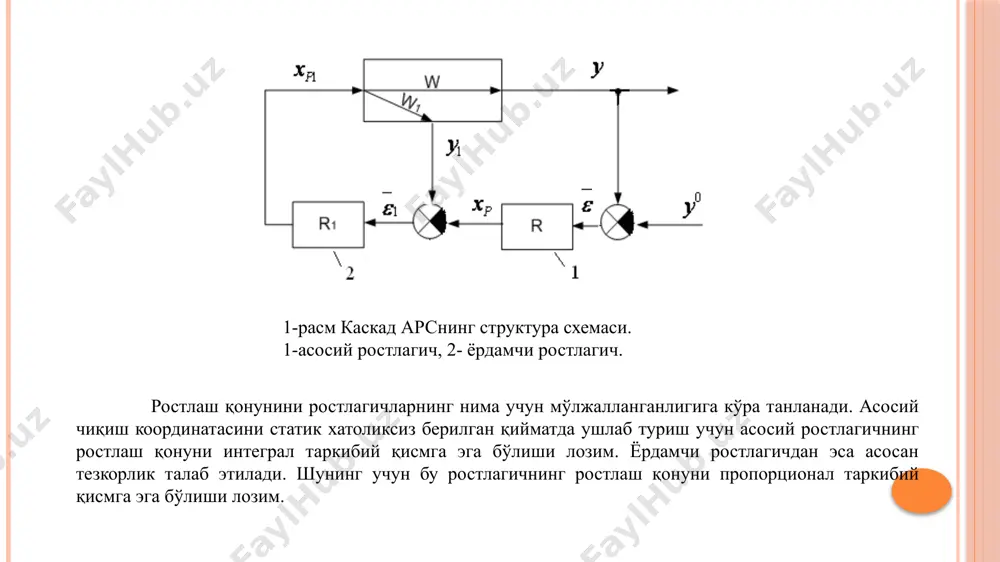

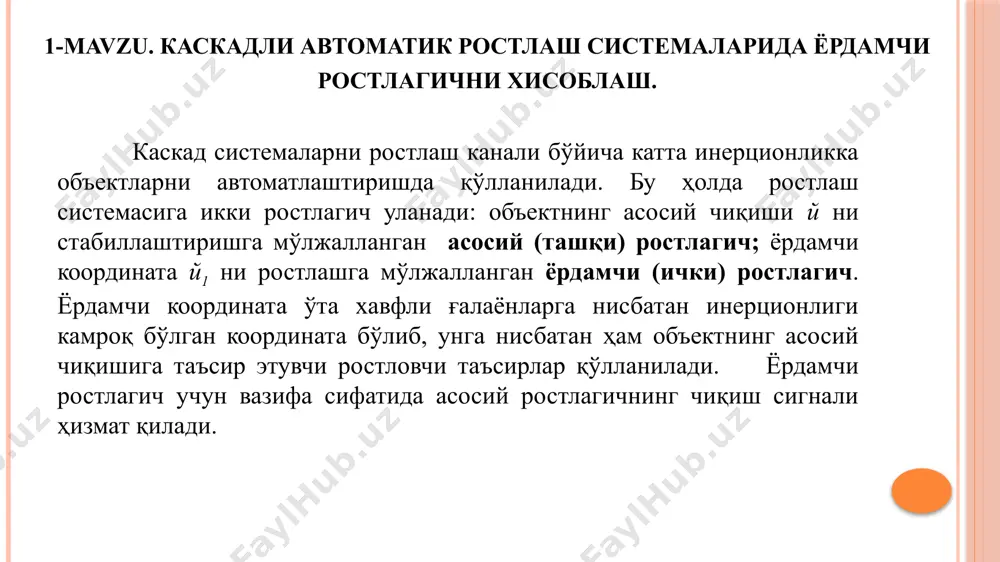

texnologik jarayonlarni modellashtirish va optimallashtirish asoslari texnologik jarayonlarni автоматлаштириш амалий машғулот №1,2 micha kafedrasi o’qituvchisi olimov bobir komiljon o’g’li 1-mavzu. каскадли автоматик ростлаш системаларида ёрдамчи ростлагични хисоблаш. каскад системаларни ростлаш канали бўйича катта инерционликка объектларни автоматлаштиришда қўлланилади. бу ҳолда ростлаш системасига икки ростлагич уланади: объектнинг асосий чиқиши й ни стабиллаштиришга мўлжалланган асосий (ташқи) ростлагич; ёрдамчи координата й1 ни ростлашга мўлжалланган ёрдамчи (ички) ростлагич. ёрдамчи координата ўта хавфли ғалаёнларга нисбатан инерционлиги камроқ бўлган координата бўлиб, унга нисбатан ҳам объектнинг асосий чиқишига таъсир этувчи ростловчи таъсирлар қўлланилади. ёрдамчи ростлагич учун вазифа сифатида асосий ростлагичнинг чиқиш сигнали ҳизмат қилади. 1-расм каскад арснинг структура схемаси. 1-асосий ростлагич, 2- ёрдамчи ростлагич. ростлаш қонунини ростлагичларнинг нима учун мўлжалланганлигига кўра танланади. асосий чиқиш координатасини статик хатоликсиз берилган қийматда ушлаб туриш учун асосий ростлагичнинг ростлаш қонуни интеграл таркибий қисмга эга бўлиши лозим. ёрдамчи ростлагичдан эса асосан тезкорлик талаб этилади. шунинг учун бу ростлагичнинг ростлаш қонуни пропорционал таркибий қисмга …

2 / 8

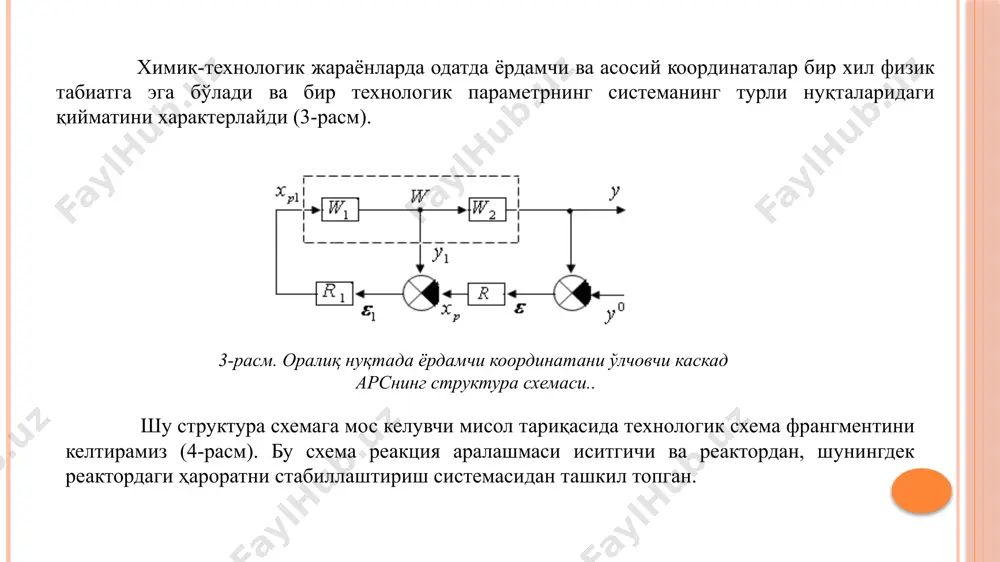

вазифасига коррекция киритиш орқали ҳароратни ростлашнинг каскад арс химик-технологик жараёнларда одатда ёрдамчи ва асосий координаталар бир хил физик табиатга эга бўлади ва бир технологик параметрнинг системанинг турли нуқталаридаги қийматини характерлайди (3-расм). 3-расм. оралиқ нуқтада ёрдамчи координатани ўлчовчи каскад арснинг структура схемаси.. шу структура схемага мос келувчи мисол тариқасида технологик схема франгментини келтирамиз (4-расм). бу схема реакция аралашмаси иситгичи ва реактордан, шунингдек реактордаги ҳароратни стабиллаштириш системасидан ташкил топган. ростловчи таъсир – пар сарфи – иссиқлик алмаштиргич киришига берилади. икки аппарат ва қувирлардан ташкил топган ростлаш канали катта инерционликка эга бўлган мураккаб динамик системадир. объектга системанинг турли нуқталарига берилувчи қатор ғалаёнлар таъсир этади – пар босими, реакция аралашмасининг ҳарорати ва сарфи, реактордаги иссиқлик йўқотилиши в.ҳ. к. ростлаш системасининг тезкорлигини ошириш учун каскад арсдан фойдаланилади ва бу системада асосий ростланувчи катталик реактордаги ҳарорат, ёрдамчи координата сифатида эса иссиқлик алмаштиргич ва реактор оралиғидаги аралашманинг ҳарорати танланган. 4-расм. иссиқлик алмаштиргич (2) чиқишидаги ҳарорат ростлагичи (3) …

3 / 8

ди. 2) ҳисоблаш ёрдамчи ростлагичдан бошланади. каскад абсни ҳисоблаш алгоритмларининг блок-схемаси 5-расмда келтирилган. 5-расм. каскад арс ҳисоблаш алгоритмларининг блок-схемаси. image2.png image3.png image4.png image5.png image6.png /docprops/thumbnail.jpeg

4 / 8

texnologik jarayonlarni avtomatlash, №1,2 - Page 4

5 / 8

texnologik jarayonlarni avtomatlash, №1,2 - Page 5
