1 / 17

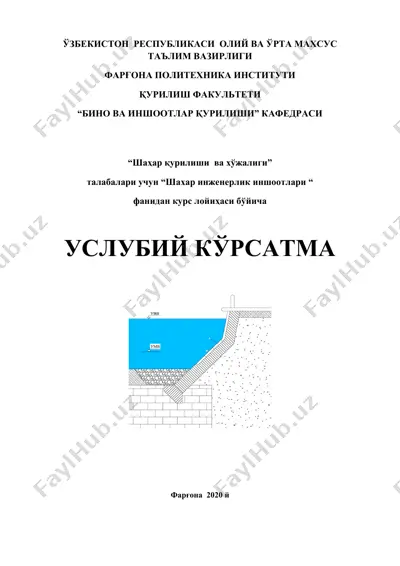

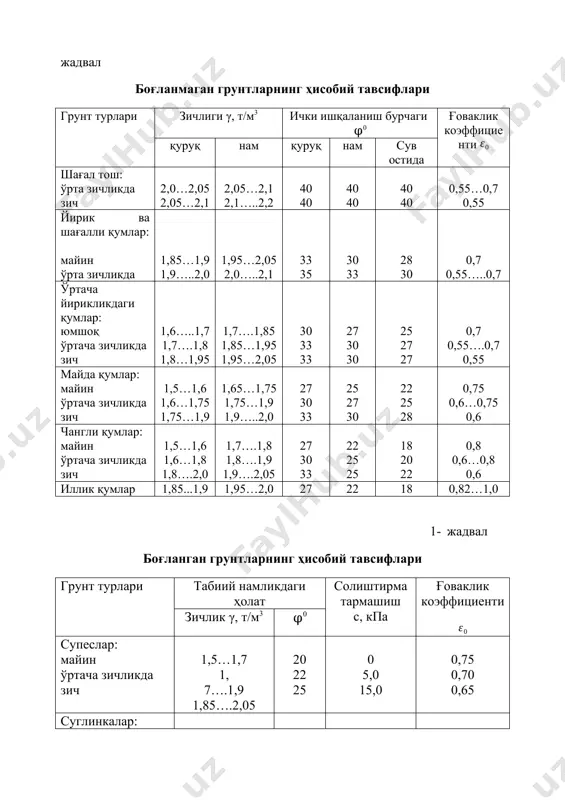

ўзбекистон республикаси олий ва ўрта махсус таълим вазирлиги фарғона политехника институти қурилиш факультети “бино ва иншоотлар қурилиши” кафедраси “шаҳар қурилиши ва хўжалиги” талабалари учун “шахар инженерлик иншоотлари “ фанидан курс лойиҳаси бўйича услубий кўрсатма фарғона 2020 й жадвал боғланмаган грунтларнинг ҳисобий тавсифлари грунт турлари зичлиги γ, т/м3 ички ишқаланиш бурчаги φ0 ғоваклик коэффициенти қуруқ нам қуруқ нам сув остида шағал тош: ўрта зичликда зич 2,0…2,05 2,05…2,1 2,05…2,1 2,1…..2,2 40 40 40 40 40 40 0,55…0,7 0,55 йирик ва шағалли қумлар: майин ўрта зичликда 1,85…1,9 1,9…..2,0 1,95…2,05 2,0…..2,1 33 35 30 33 28 30 0,7 0,55…..0,7 ўртача йирикликдаги қумлар: юмшоқ ўртача зичликда зич 1,6…..1,7 1,7….1,8 1,8…1,95 1,7….1,85 1,85…1,95 1,95…2,05 30 33 33 27 30 30 25 27 27 0,7 0,55….0,7 0,55 майда қумлар: майин ўртача зичликда зич 1,5…1,6 1,6…1,75 1,75…1,9 1,65…1,75 1,75…1,9 1,9…..2,0 27 30 33 25 27 30 22 25 28 0,75 0,6…0,75 0,6 чангли қумлар: майин ўртача зичликда зич …

2 / 17

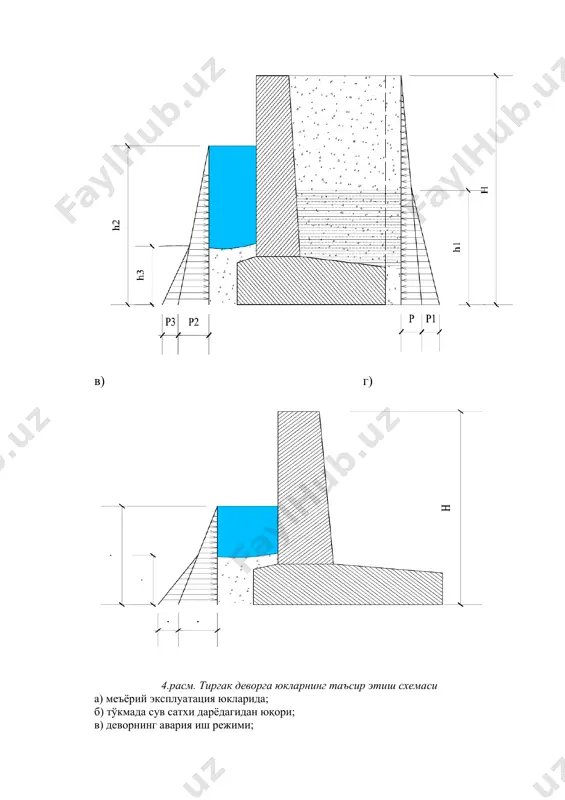

,05 1,15 1,05 в) г) 4.расм. тиргак деворга юкларнинг таъсир этиш схемаси а) меъёрий эксплуатация юкларида; б) тўкмада сув сатхи дарёдагидан юқори; в) деворнинг авария иш режими; г) тўкма мавжуд бўлмаган қурилиш шароити. а) б) 5. расм. грунтнинг горизантал босими эпюрасини қуриш (а) ва қирғоқ қиялигини кесимида грунтнинг ҳисобий босимини аниқлаш схемаси: i-iii қатламлар, қияликда табиий ётувчи турли жинсли қатламлар; iv – қайта тўкма; м0 – қияликнинг кесилишигача бўлган маиший чизмаси контури; м1,м2 – қурилишгача бўлган грунт қатламларининг чегараси. лой тупроқлар, лой тупроқли охаклар, лой тупроқли сланецлар : нам юзли .........................…………………………………………………0,25 қуруқ………………..….………………….………………………………0,30 суглинок ва супеслар………………….…..………………………..……0,30 қумлар……………………………..…………..…………………………0,40 гравий ва галкали грунтлар...........................................................................0,50 скал грунтлар, йирик бўлакли материалли тош тўшама..........................0,60 скал асослар (жинснинг мустахкамлиги ва дарзлилига кўра)..........0,65-0,75 тошнинг тош устида силжишида......................................................................1,00 (6) формуладаги а,б,д коэффициентларининг қиймати. 7 жадвал а в д а в д 0 0 1,00 3,14 24 0,72 3,87 6,45 2 0,03 1,12 3,32 26 0,84 4,37 6,90 4 0,06 1,25 …

3 / 17

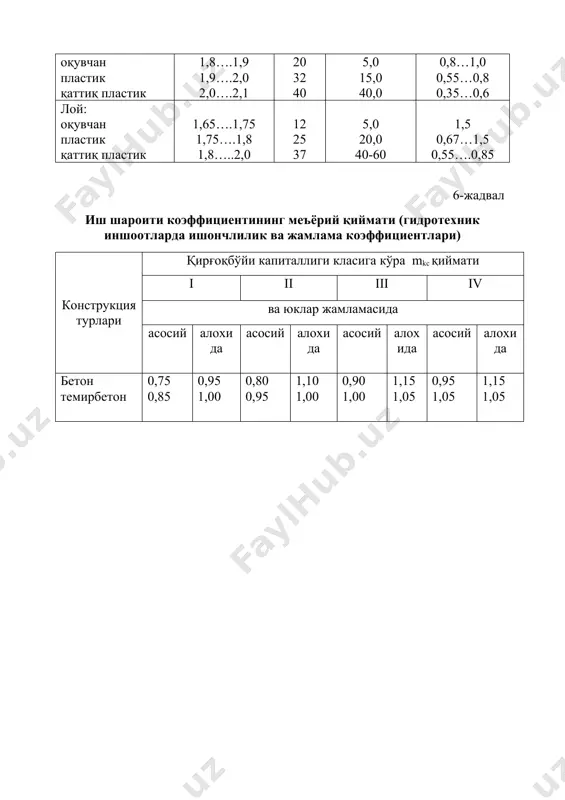

уруқ ва бироз нам) 1,2 1,0 1,2 чангисимон қумлар, сувга буккан 1,1 1,0 1,2 лойли тўлдиргичли йирик бўлакли грунтлар ва лойтупроқлар 1,2 1,0 1,1 иншоотнинг силжишга бўлган устиворлик захираси коэффициентининг меъёрий қиймати [26] 9- жадвал юк биргалиги қирғоқбўйи капиталлик синфида - i ii iii iv асосий алоҳида 1,30 1,10 1,20 1,10 1,15 1,05 1,10 1,05 иншоотнинг тўнтарилишга бўлган устиворлик захираси кэффициенти ко нинг меъёрий қиймати [26] 10-жадвл юклар биргалиги қирғоқбўйи капиталлик синфида ко i ii iii iv асосий алохида 1,4 1,1 1,3 1,1 1,2 1,1 1,2 1,1 н а м у н а ўзбекистон республикаси олий ва ўрта махсус таълим вазирлиги фарғона политехника институти. “бино ва иншоотлар қурилиши” кафедраси “шаҳар дарё қирғоқ бўйини лойиҳалаш” мавзуси бўйича “шаҳар инженерлик иншоотлари фанидан” курс лойиҳаси тушунтириш хати бажарди қурилиш факультети ____ курс ___________гуруҳ талабаси ___________________ қабул қилди: acc. а. х. ахмадалиев фарғона 2020 йил мундарижа 1. кириш 2. дастлабки маълумотлар 3. шаҳар дарё …

4 / 17

и яхлит қуйма темирбетон тушув зиналари жойлашуви параллель боғланмаган грунтнинг ҳисоблаш тавсифи грунт тури зичлик γ, т/м3 ички ишқаланиш бурчаги ϕ0 ғоваклилик коэффициенти қуруқ нам қуруқ нам сув остида ўрта йириклик. қум ўрта зичликда 1.8...1.95 1.95…2,05 33 30 27 0,55 1- жадвал боғланган грунтнинг ҳисобий тавсифи грунт тури табиий намлик холатида солиштирма тармашув с, кпа ғоваклилик коэффициенти зичлик γ, т/м3 ички ишқаланиш бурчаги φ0 суглинок пластик 1.9.....2,0 32 15,0 0,55....0,8 ҳисоблаш қисми 3.1 тиргак деворнинг асосий параметрлари. дастлабки маълумотлар (вазифа шифри), жой рельефи ва грунт шароитига кўра тиргак деворнинг қуйидаги параметрлари қабул қилинади: hд = д.т.б.+смс+0,5=3,8+1,3+0,5=5,6 м. д.т.б. -(дарё туби чуқирлиги) hn=1.0м (пойдевор плитаси қалинлиги) деворнинг юз қисми (сув тарафи) тик, орқа қисми (грунт тарафи) қия, яъни i=1/7.5 бўйича ҳисобланади. тиргак девор тепа қисмининг кенглиги b1= 0.45+5.6/7.5=0.45+0.75=1.2м конструктив чиқиқлар: а=0.5м; а1=1,5м пойдевор ости кенглиги в= b1+а+а1=1,2+0,5+1,5=3,2 м. в- пойдеворнинг кенглиги грунт тавсифлари: φ0=330- боғланмаган грунт учун; φ0=320- боғланган грут учун; …

5 / 17

диган босимининг тенг таъсир этувчиси e=0.5phд= 0.5*36.12*5.6=101.2 zp=hд /pb=5.6/2.6=2.16 м e1=p1h1=8.76*3.4=29.8 z1=h1/3=3.4/3=1.13 ec=0.5pchc=0.5*18*5.1=45.9 zc=hсув/3=5.1/3=0.7 еb=pb*hcт=2.6*5.6=14.56 zb=hcт*0.5=5.6*0.5=2.8 деворни тўнтарилишга текшириш қуйидаги шартга биноан амалга оширилади (11) буерда, - деворнинг тўнтарилишга бўлган устиворлик заҳираси. унинг қиймати мазкур услубий кўрсатманинг 10 жадвалидаги қирғоқбуйининг капиталлигига мувофиқ олинувчи меъёрий қиймат ко дан кам бўлмаслиги керак; - устиворлик моментининг минимал чегараси (деворнинг тўнтарилишга бўлган юк кўтариш қобилияти), о нуқтасидан ўтувчи горизонтал ўққа нисбатан ҳисобий вертикал кучларнинг моментлари йиғиндисига тенг; - ҳисобий тўнтарувчи момент, о нуқтасига нисбатан горизонтал фаол кучлар моментларининг алгебраик йиғиндисига тенг. оғирликларни ҳисоблаймиз: а) деворнинг хусусий оғирлиги (расм) gд= g1+g2= 63+52.5=115.5 g1= bhgγoб= 0.45*5.6*2.5=6.3 т=63 g2= b2 hд 0.5γob= 0.75*5.6*0.5*2.5=5.25 т =52.5 б) пойдевор плитасининг оғирлиги gп=bhn γob=3.2*1*2.5=8.0 т=80 в) грунтнинг хусусий оғирлиги gгр= g3+ g4=43,5+172,2=215,6 g3= b2 hд 0.5γургр=0,75*5,6*0,5*2050=4350=43.5 кн g4= а1 hд 0.5γур= 1,5*5,6*2050=17220 кг=172.2 кн девор ва қайта тўкма грунтнинг оғирлик марказини қуйидагича аниқлаймиз f1=5.6*0.45=2.52 f2=0.75*2.8=2.1 б) грунт учун оғирлик марказ …
