1 / 34

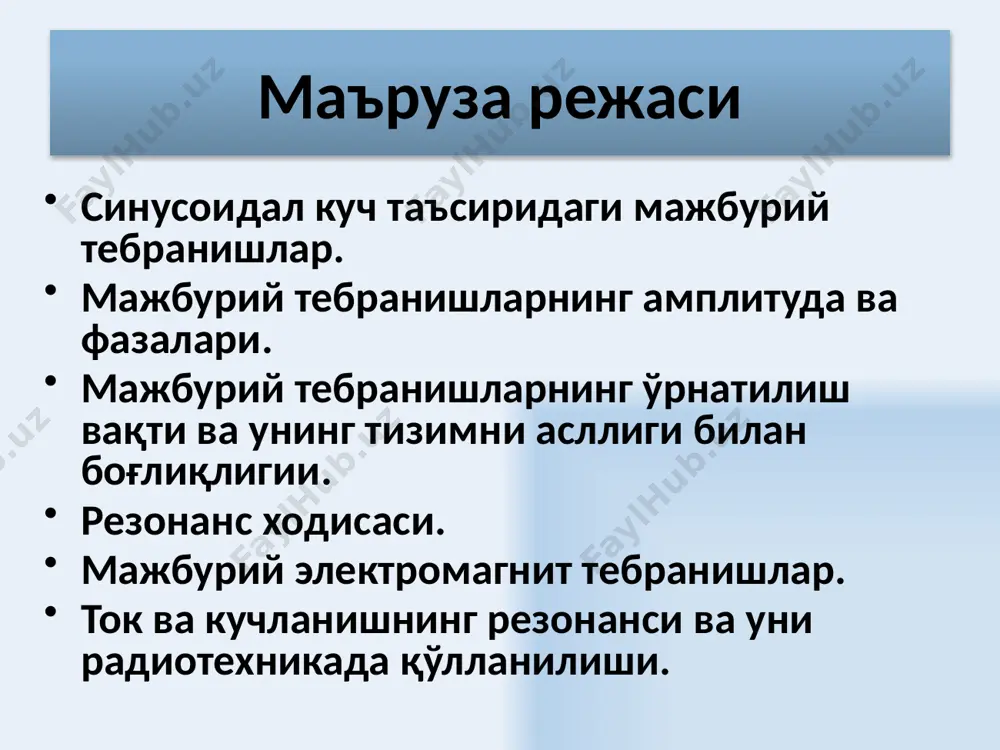

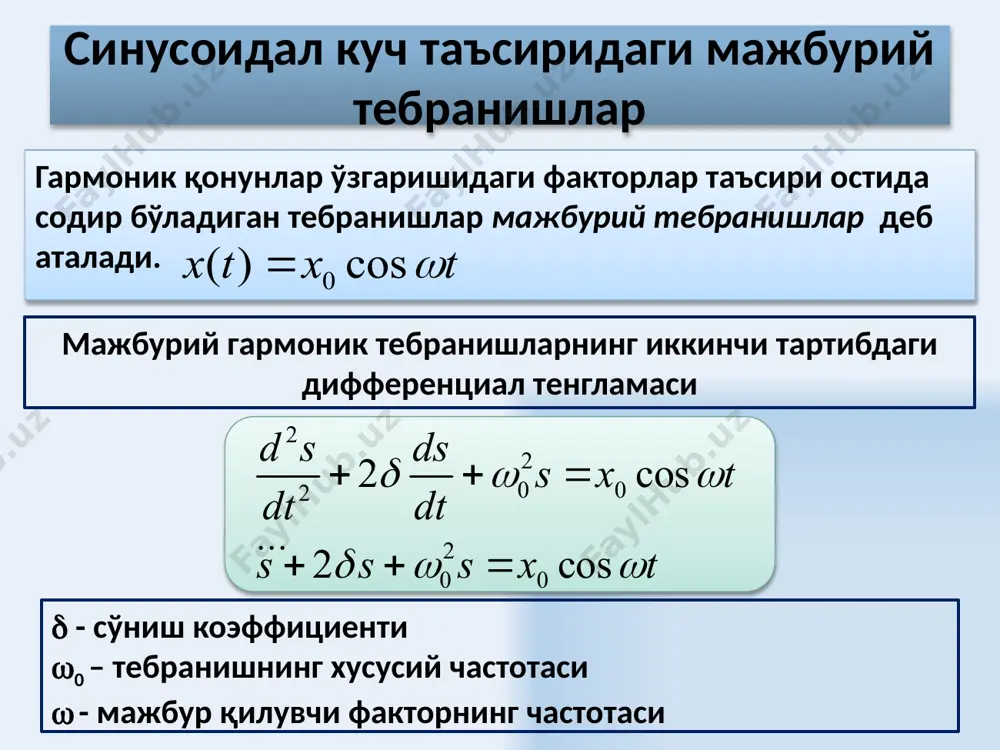

мм_17 электродинамика доц. а.х. хайдаров, асситент м. мадрахимов 17 - маъруза физика кафедраси 2011 механик ва электромагнит тебранишлар 1 маъруза режаси синусоидал куч таъсиридаги мажбурий тебранишлар. мажбурий тебранишларнинг амплитуда ва фазалари. мажбурий тебранишларнинг ўрнатилиш вақти ва унинг тизимни асллиги билан боғлиқлигии. резонанс ходисаси. мажбурий электромагнит тебранишлар. ток ва кучланишнинг резонанси ва уни радиотехникада қўлланилиши. 2 синусоидал куч таъсиридаги мажбурий тебранишлар гармоник қонунлар ўзгаришидаги факторлар таъсири остида содир бўладиган тебранишлар мажбурий тебранишлар деб аталади. мажбурий гармоник тебранишларнинг иккинчи тартибдаги дифференциал тенгламаси  - сўниш коэффициенти 0 – тебранишнинг хусусий частотаси  - мажбур қилувчи факторнинг частотаси 3 4 дифференциал тенгламанинг ечими тенгламанинг ечими биржинсли тенгламанингнородного уравнения умумий ечими ва биржинсли бўлмаган тенгламанинг хусусий ечимлари йиғиндисига тенг. биржинсли тенгламанинг умумий ечими (эркин тебранишлар) биржинсли бўлмаган тенгламанинг хусусий ечими мажбур қилувчи куч таъсиридаги ҳаракат иккита тебранишнинг суперпозициясини тассавур этади: 0 хусусий частотали тизим ва  частотали мажбур қилувчи куч. 8 мажбурий тебранишларнинг амплитуда …

2 / 34

нинг ечими 11 ток кучининг ўзгариши заряддан вақт бўйича биринчи хосилани оламиз ток кучининг амплитудаси ёки максимал ток - ток ва қўйилган кучланиш орасидаги фаза силжиши умумий ҳолда 12 резонанс мажбур этувчи куч частотаси тебраниш тизимининг хусусий частотасига яқинлашганда мажбурий тебранишлар амплитудасининг бирданига ортиши ҳодисаси - резонанс ҳодисаси деб аталади резонанс частотаси резонанс амплитудаси 13 резонанс мажбурий тебранишларнинг амплитудаси ифодасини кўриб чиқамиз 1. мажбур этувчи куч частотаси нолга тенг бўлсин тебраниш содир бўлмайди, силжиш статик деформацияга тенг бўлади агарда сўниш кузатилмаса, сўниш коэффициенти нолга тенг бўлади. тебраниш амплитудаси, мажбур этувчи куч частотаси ортиши билан, ортади ва қуйидаги ҳолда чексиз катталашади. 14 агарда сўниш коэффициенти нолдан фарқли бўлса, у ҳолда, махраж минимумга етганда амплитуда максимал қийматга эришади. натижада резонанс частотаси ифодасига эга бўламиз: махраждан частота бўйича олинган биринчи хосила нолга тенг бўлади. 15 16 бўлганда, амплитуда чегаравий қийматга эришади , статик четга оғиш деб аталади. механик тебранишларда: электромагнит тебранишларда: бўлган ҳолда, …

3 / 34

укция эюк ом қонуни ul кучланиш тушиши ғалтак орқали оқаётган токни фаза бўйича /2 га ўзиб кетади. реактив индуктив қаршилиги 20 ўзгарувчан ток занжирида конденсатор uc кучланиш тушиши конденсатордан оқаётган токдан фаза бўйича /2 га орқада қолади. реактив сиғим қаршилиги 21 умумий ҳол вектор диаграммаси 22 кучланиш ўзгариши ток кучининг ўзгариши ток кучининг амплитудаси ток ва кучланиш орасидаги фазалар фарқи реактив қаршилик тўла қаршилик импеданс ўзгарувчан токнинг тўла занжири учун ом қонуни 23 умумий ҳол вектор диаграммаси 24 ўзгарувчан ток занжирида резонанс ходисаси қуйидаги шарт бажарилганда ўзгарувчан ток амплитудаси максимал қийматга эришади занжирдаги кучланиш тушиши ва ток орасидаги фазалар фарқи резананс вақтида нолга интилади, яъни ток ва кучланиш ўзгариши синфаз ҳолатда ўтади. бу ҳолатда z=r, ток актив қаршилик билан аниқланади ва максимал имкон бўлган қийматга эришади. резонанс частотаси 25 кучланишлар резонанси uc конденсатор ва ul индуктивли ғалтакдаги кучланиш тушишлари амплитуда бўйича бир хилдир ва фазалари бўйича ҳар хилдир. бу ходиса …

4 / 34

1c2 тармоқларда ток қийматлари тенгдир ва фазалари бўйича қарама қаршидир ташқи занжирдаги ток кучининг амплитудаси резонансда у ҳолда 29 ўзгарувчан токнинг таъсир этувчи қийматлари ўзгарувчан токнинг таъсир этувчи ва эффектив қийматлари деб t даврдаги ўртача квадратик ток кучи қийматининг ўзгаришига айтилади. 30 ўзгарувчан ток занжирида ажралиб чиқадиган қувват ўзгарувчан ток занжиридаги оний қувват ток кучи ва кучланишларнинг оний қийматларини кўпайтмасига тенг: бир давр ичидаги оний қувватнинг ўртача қиймати – токнинг p актив қувватидир. - қувват коэффициенти 31 ўзгарувчан ток занжиридаги ажралиб чиқадиган қувват занжир қисми r қаршиликка эга бўлса, фаза силжиши  = 0 га тенг бўлади c сиғимли конденсатордан ташкил топган занжир қисмида ток ва кучланишлар орасидаги фазалар силжиши =/2 га тенг бўлади. шундай қилиб, ўзгарувчан ток занжирида қувват фақат актив қаршиликда ажралиб чиқади. конденсатор ва индуктивлик ғалтагида ўзгарувчан токнинг ўртача қуввати нолга тенгдир. 32 фойдаланилган адабиётлар савельев и. в. курс физики. м.: наука 1989 т. 1 савельев и. …

5 / 34
