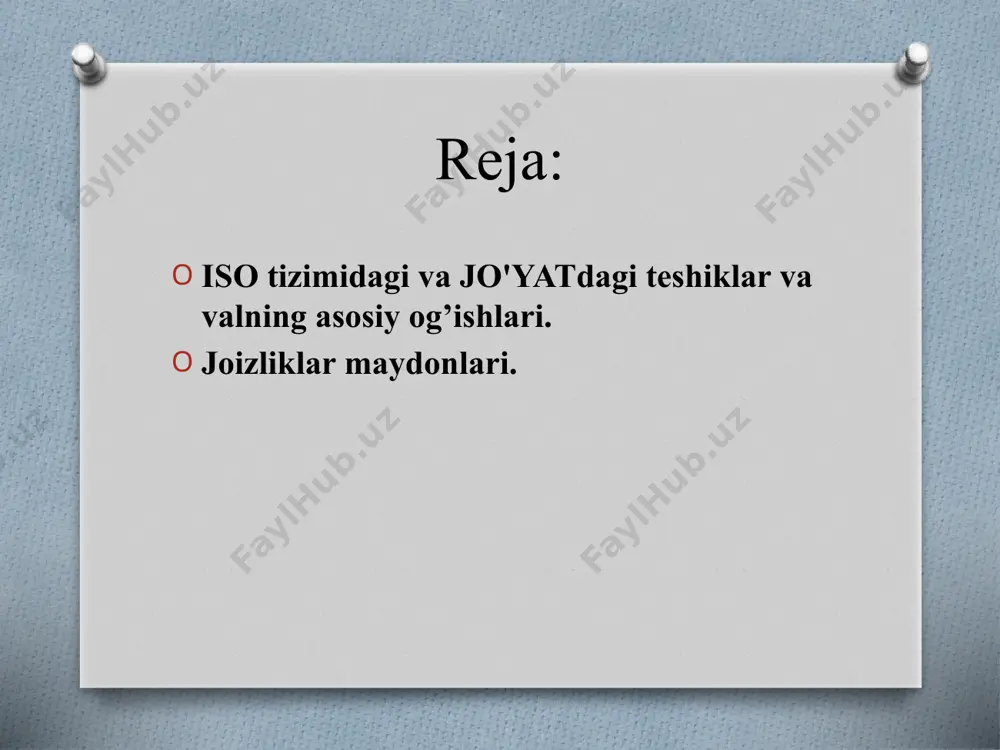

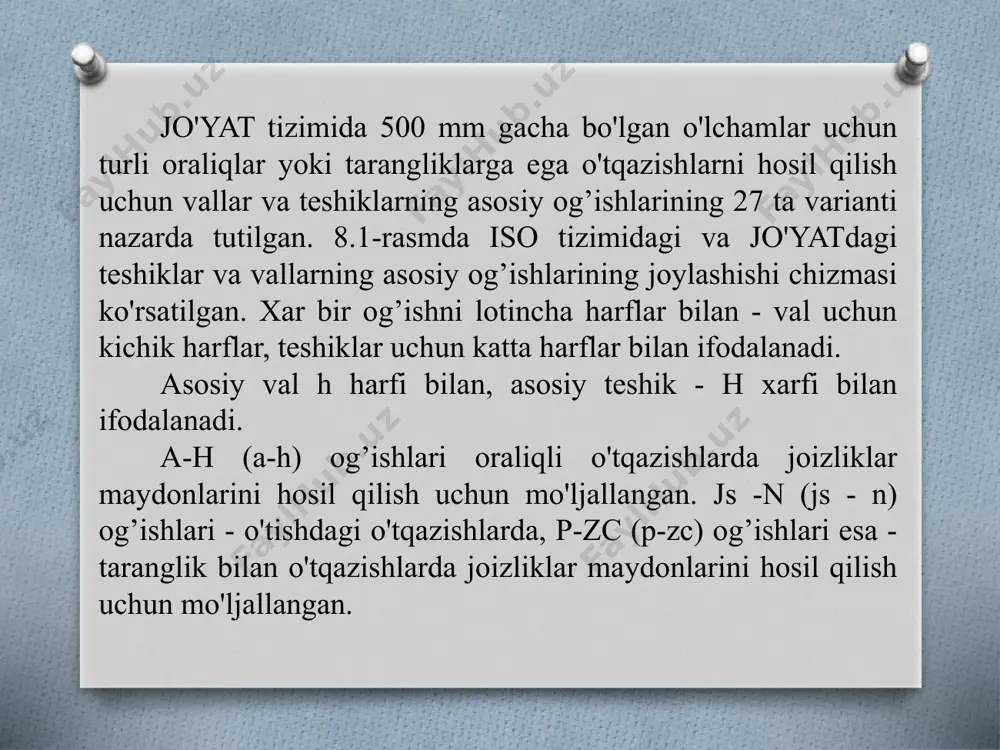

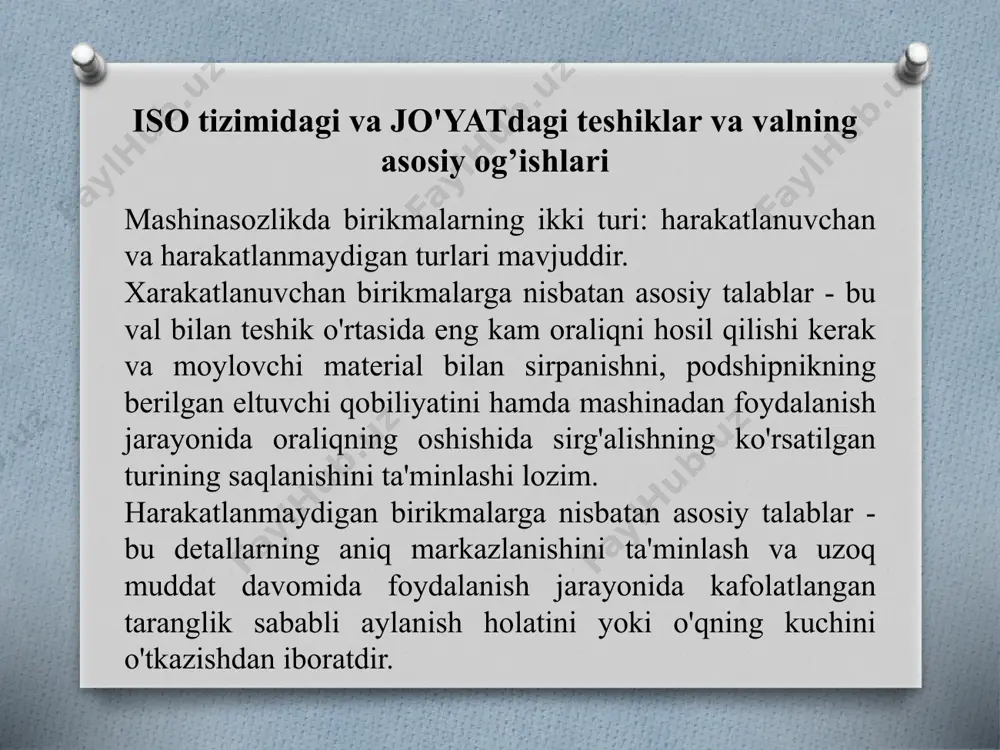

joizlik va o'tqazishlar tuzilishining yagona printsiplari joizlik va o'tqazishlar tuzilishining yagona printsiplari reja: iso tizimidagi va jo'yatdagi teshiklar va valning asosiy og’ishlari. joizliklar maydonlari. iso tizimidagi va jo'yatdagi teshiklar va valning asosiy og’ishlari mashinasozlikda birikmalarning ikki turi: harakatlanuvchan va harakatlanmaydigan turlari mavjuddir. xarakatlanuvchan birikmalarga nisbatan asosiy talablar - bu val bilan teshik o'rtasida eng kam oraliqni hosil qilishi kerak va moylovchi material bilan sirpanishni, podshipnikning berilgan eltuvchi qobiliyatini hamda mashinadan foydalanish jarayonida oraliqning oshishida sirg'alishning ko'rsatilgan turining saqlanishini ta'minlashi lozim. harakatlanmaydigan birikmalarga nisbatan asosiy talablar - bu detallarning aniq markazlanishini ta'minlash va uzoq muddat davomida foydalanish jarayonida kafolatlangan taranglik sababli aylanish holatini yoki o'qning kuchini o'tkazishdan iboratdir. jo'yat tizimida 500 mm gacha bo'lgan o'lchamlar uchun turli oraliqlar yoki tarangliklarga ega o'tqazishlarni hosil qilish uchun vallar va teshiklarning asosiy og’ishlarining 27 ta varianti nazarda tutilgan. 8.1-rasmda iso tizimidagi va jo'yatdagi teshiklar va vallarning asosiy og’ishlarining joylashishi chizmasi ko'rsatilgan. xar bir og’ishni …

2 / 17

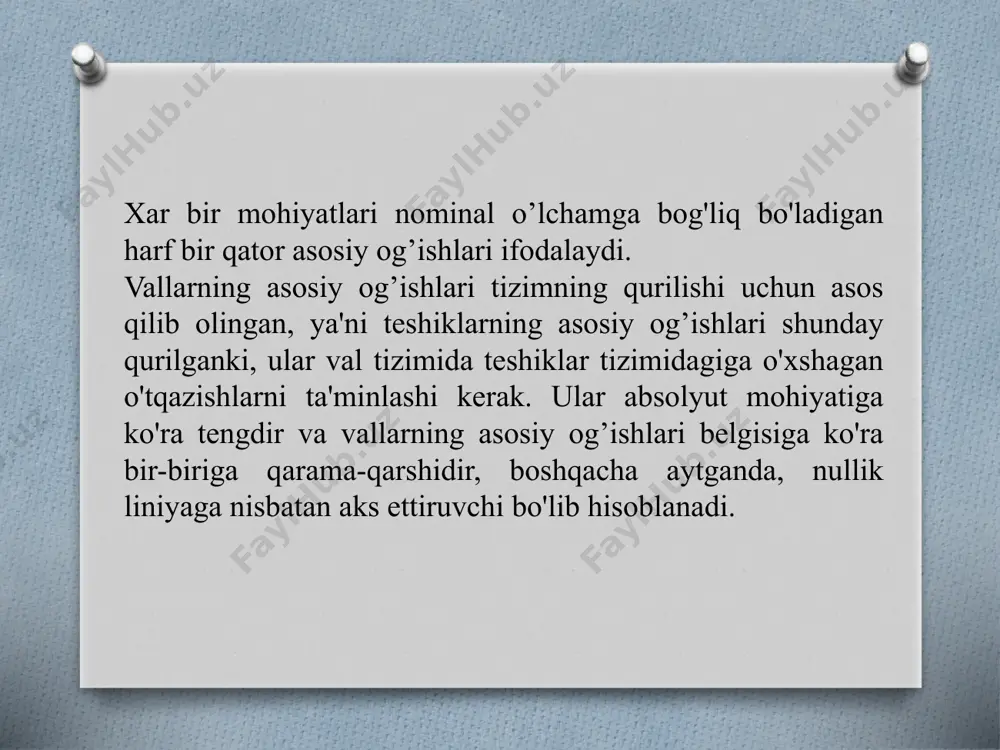

r val tizimida teshiklar tizimidagiga o'xshagan o'tqazishlarni ta'minlashi kerak. ular absolyut mohiyatiga ko'ra tengdir va vallarning asosiy og’ishlari belgisiga ko'ra bir-biriga qarama-qarshidir, boshqacha aytganda, nullik liniyaga nisbatan aks ettiruvchi bo'lib hisoblanadi. 1-rasm. iso tizimida va jo'yatda qabul qilingan teshiklar va vallarning asosiy ogishlari. a-h og’ishlariga ega teshiklar uchun: el= -es к - zc: es= -ei. ushbu qoida shunday shakllantiriladi: teshiklarning asosiy og’ishi nullik liniyaga, valning xuddi shunday harf bilan, faqat katta harf bilan ifodalangan asosiy og’ishiga nisbatan simmetrik holda bo'lishi kerak. teshiklarning asosiy og’ishlarining sonli mohiyati joizliklar va o'tqazishlar bo'yicha bildirgichlarning maxsus jadvallarida keltiriladi. 500 mm gacha bo'lgan diametrga ega vallarning asosiy og’ishlarining hisob-kitobli formulalari гост 25346-82 bo'yicha tartibga solinadi. maxsus bir qoida mavjud bo'lib, u quyidagi tarzda shakllantiriladi: mazkur kvalitetning teshigi unga yaqin turgan birmuncha aniqroq kvalitetning vali bilan birikadigan teshik tizimidagi va val tizimidagi ikkita o'tqazishlar bir xildagi oraliqlarga yoki tarangliklarga ega bo'lishi kerak. buni ko'rgazmali ravishda joizliklar …

3 / 17

har qanday qo'shilishlariga yo'l qo'yiladi, ya'ni nazariy jihatdan joizliklarning turli maydonlarining ko'proq sonini olish mumkin. 500 mm gacha bo'lgan o'lchamlarning har biri uchun 19 ta kvalitet va 2 ta asosiy og’ishning qo'shilishi bilan vallar joizliklarining 517 ta maydonini va teshiklar joizliklarining 516 ta maydonini hosil qilish mumkin. biroq qo'shilmalarning hammasini ham qabul qilib bo'lmaydi, ya'ni bu asboblar xo'jaligining haddan ortiq murakkablashuviga olib kelgan bo'lar edi. shu munosabat bilan, iso tizimi joizliklar maydonlarining cheklangan tanlovi bazasida qo'llaniladi va ularning bir xillashtirilishi uchun iso гост 1829-70 tavsiyasi ishlab chiqilganki, unda joizliklar maydonlarining tanlanishi 500 mm gacha bo'lgan o'lchamlar uchun umumiy qo'llanish uchun cheklanilgan. bu mamlakatlarning o'zaro hamkorligi uchun shart-sharoitlarni yaratadi. 1 mm dan kam bo'lgan o'lchamlar uchun joizliklar maydonlari qatorlari maydonlarning katta turkumi bilan va ularning 1 mm dan 500 mm gacha bo'lgan o’lchamlar uchun joizliklar maydonlarining asosiy qatorlariga nisbatan birmuncha aniq kvalitetlar tomoniga o'zgartirilishi bilan tavsiflanadi. bu asbobsozlikdagi birmuncha yuqoriroq aniqlik …

4 / 17

sr shaklida beriladi, bunda ushbu kasrning suratida, odatda, teshik joizligi maydonining, maxrajida esa - val joizligi maydonining ifodasi ko'rsatiladi, masalan, h9/f7; f8/h7 va hokazo. iqtisodiy fikr-mulohazalarga ko'ra, ko'proq teshik tizimidagi (h asosiy teshigi) yoki val tizimidagi (h asosiy vali) o'tqazishlarni qo'llanish tavsiya etiladi. o'lchamlarning chegaraviy og’ishlarini chizmalarda joizliklar maydonlarining shartli ifodalari bilan, shuningdek, joizliklar maydonlarining harfli ifodalari bilan ayni bir vaqtda o'ng tomonda qavs ichida chegaraviy og’ishlarning sonli mohiyatlarini ko'rsatish bilan ko'rsatiladi. o'tqazishlar va detallar o'lchamlarining chegaraviy og’ishlari chizmalarda yig'ilgan holida kasr bilan ko'rsatiladi. eng oxirgi og’ishlarning mohiyatlari albatta ko'rsatiladi, ularni ishchi chizmalarda qo'yilgan hamma o'lchamlar, shu jumladan, qo'shilmaydigan va muvofiq kelmaydigan o’lchamlar uchun tayinlash kerak bo'ladi. agar o'lcham uchun chegaraviy og’ishlar tayinlanmagan bo'lsa, unda birmuncha aniqroq o'lchamni olish uchun ko'proq sarf-xarajatlar ketadi, detaining massasi oshadi, metall ortiqcha ishlatiladi va hokazo. agar bir xildagi nominal o'lchamlarga ega, lekin chegaraviy og’ishlari turlicha bo'lgan detallar yuzasining uchastkalari mavjud bo'ladigan bo'lsa, unda har …

5 / 17

ilan aniqlanadi. bu berilgan joizlik maydonining ikkinchi chegaralangan chekli og’ishiga shu asosiy va qabul qilingan kvalitet joizligi bo’yicha aniqlash mumkin. masalan: ei=es-it yoki es=ei-it-vallar uchun; ei=es-it yoki es=ei-it-teshiklar uchun. (ei, es, ei, es og;ishlar ishoralari (+ yoki -) hisobga olingan holda olinadi). iso tavsiyanomalari va amaliyotlarini hisobga olib jo’yat standartlarida 1-500 mm gacha o’lchamlar uchun joizliklar maydonlari qatoridagi asosiy og’ishlardan eng afzal joizlik maydonlari ajratilgan. bular umumiy qo’llaniladigan o’tqazishlarning 90-95 % ta’minlaydi. eng afzal joizlik maydonlaridan foydalanish buyumlarning unifikatsiyalash darajasini oshirish qobiliyatini yaratadi, kesuvchi asboblar va kalibrlarning nomenklaturalarini qisqartiradi, standart kesuvchi asboblarni va kalibrlarni ishlab chiquvchi ixtisoslashtirilgan korxonalarni kooperatsiyalashtirish va markazlashtirilgan ishlab chiqishni tashkil qilish uchun eng yaxshi sharoitlar yaratib beradi. 2-rasm. joizlik maydoni image3.jpeg image4.png image5.png image6.png /docprops/thumbnail.jpeg
