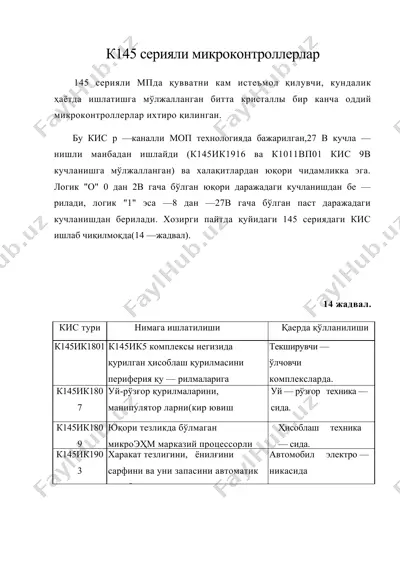

1404133816_51383.doc page к145 серияли микроконтроллерлар 145 серияли мпда қувватни кам истеъмол қилувчи, кундалик ҳаётда ишлатишга мўлжалланган битта кристаллы бир канча оддий микроконтроллерлар ихтиро қилинган. бу кис р —каналли моп технологияда бажарилган,27 в кучла — нишли манбадан ишлайди (к145ик1916 ва к1011вп01 кис 9в кучланишга мўлжалланган) ва халақитлардан юқори чидамликка эга. логик "о" 0 дан 2в гача бўлган юқори даражадаги кучланишдан бе — рилади, логик "1" эса —8 дан —27в гача бўлган паст даражадаги кучланишдан берилади. хозирги пайтда қуйидаги 145 сериядаги кис ишлаб чиқилмоқда(14 —жадвал). 14 жадвал. кис тури нимага ишлатилиши қаерда қўлланилиши к145ик1801 к145ик5 комплексы негизида қурилган ҳисоблаш қурилмасини периферия қу — рилмаларига ўрнатилган датчиклар би — лан боғлаш. текширувчи — ўлчовчи комплексларда. к145ик1807 уй-рўзғор қурилмаларини, манипулятор ларни(кир ювиш машиналари, музлат— кичлар ва шу кабиларни) бошқаришда. уй — рўзғор техника — сида. к145ик1809 к145вр1810 юқори тезликда бўлмаган микроэҳм марказий процессорли элемент. ҳисоблаш техника — сида. к145ик1903 харакат тезлигини, ёнилғини сарфини ва …

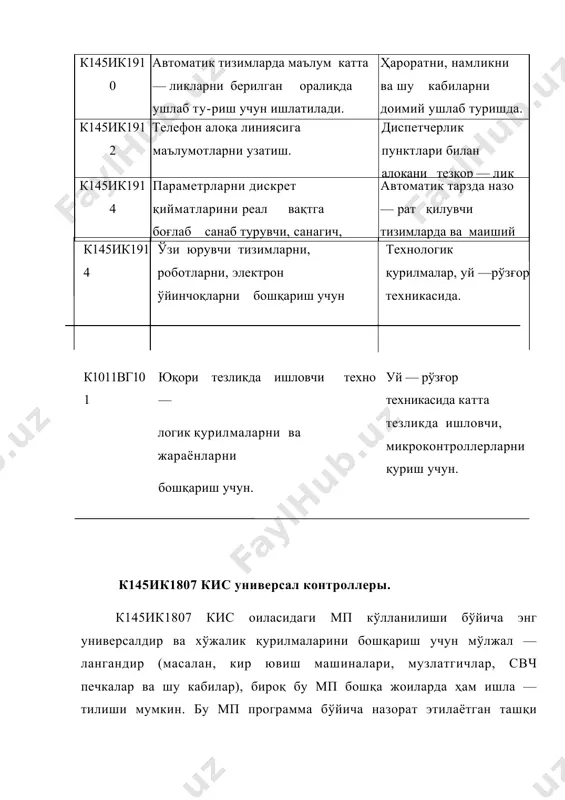

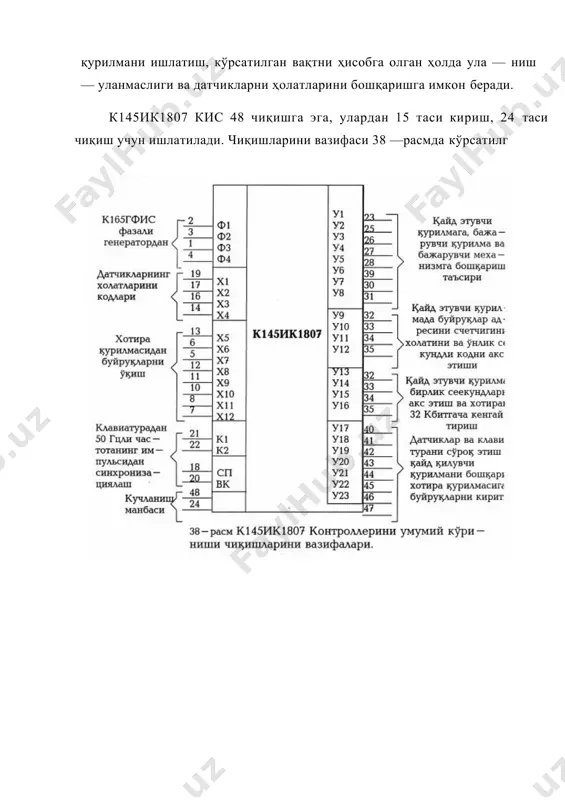

к145ик1807 кис универсал контроллеры. к145ик1807 кис оиласидаги мп кўлланилиши бўйича энг универсалдир ва хўжалик қурилмаларини бошқариш учун мўлжал — лангандир (масалан, кир ювиш машиналари, музлатгичлар, свч печкалар ва шу кабилар), бироқ бу мп бошқа жоиларда ҳам ишла — тилиши мумкин. бу мп программа бўйича назорат этилаётган ташқи қурилмани ишлатиш, кўрсатилган вақтни ҳисобга олган ҳолда ула — ниш — уланмаслиги ва датчикларни ҳолатларини бошқаришга имкон беради. к145ик1807 кис 48 чиқишга эга, улардан 15 таси кириш, 24 таси чиқиш учун ишлатилади. чиқишларини вазифаси 38 —расмда кўрсатилг 101 39-расм. к145 ик1807 кис негизидаги контроллерни тузилиш схемаси 40-расм. клавиатурани к145 ик1807 кисга уланиш схемаси контроллер ташқи объектларни дхқ га ёзилган программа бўйича бошқаради ва бошқариш модулидан, кириш/чиқиш қурилмаларидан ташкил топган. 40 —расмда к145ик1807 кис негизида қурилган контроллернинг бошқариш модулини тузилиш схемаси келтирилган. у к145ик1807 кис бошқарувчи микроконтроллердан, умумий хажми 2кх4 битлик иккита к1601рр(2)интеграл схемали ярим ўтказгичли доимий хотира қурилмасидан, к165гф2(3) интеграл схемасидаги фазалар генерато …

йича датчикларни ҳолатларини билди — рувчи 4 та битли код анализ қилинади. бошқарувчи маълумот кис у1 — у8 чқишларига 8 битли бошқариш коди орқали берилади, фойдаланувчи ва контроллер билан маълумотларни алмашиб туриши учун киритиш/чиқариш қурилмаси бор. бу қурилмада бошланғич маълумотни ва контроллерни, бажарувчи қурилмани ишлашини бошқариш учун клавиатура ҳамда программани созлаш — ни, уни бажарилиш жараёнини боришини назорат қилиш учун кайд этувчилар бор. клавиатураларни сўраш кис у17 —у24 чиқишларидан клавиа — турани чиқиш шиналарига —8 дан —27в гача бўлган паст даража — даги кучланишли хабарларни боришини йўқлиги орқали амалга оширилади. шу билан биргаликда кис к1 ва к2 чиқишлари бўйича чиқиш шиналари анализ қилинади. маълумотларни киритишда клавиатуралар босилади, натижада тегишли занжир уланади ва кис у17 —у24 чиқишларида босилган клавиатурани(тегишли рақамни ёки операторни) кодини импульс — лари пайдо бўлади. рақамли клавишалар ёрдамида ёзилаётган ёки бажарилаётган программа, вақт, адрес, датчикларни сўровчи ва ба — жарувчи қурилмани бошқарувчи кўрсатма ва маълумотлар кири — тилади. …

иқларини ушлаб туради, датчикларни сўрайди, уларни ҳолатла — рини анализ қилади ва объектларга бошқариш буйруқларини узата — ди. бошқариш программасини тўхтатиш берилган программадаги "стоп" буйруғи бўйича ҳамда клавиатура орқали тегишли клави — шаларни босиб амалга оширилади. к145ик1807 кис асосида микроконтроллерни ихтиро этиш қуйидаги босқичлардан ташкил топган бўлиши керак: программани ташкил этиш, ппзу га қисм программасини киритиш ва уни со — злаш(программатордан фоидаланиб), созланган программани ппзу дан пзу га қайта ёзиш ва хотирани и с га алмаштириш, контрол — лерни ишлашини берилган объектни бошқариш бўйича текшириш. 41-расм. к145ик 1807 кис билан ташки объектни бошқариш алгоритми адабиётлар: 1.микропроцессоры 1-2-3 под ред. проф. л.н. преснухина. м. 1986 2.алексеенко и др. проектирование радиоэлектронной аппаратуры на микропроцессорах. м. 1984 3.проектирование микропроцессорных измерителных приборов и систем. в.д. циделко и др. киев, техника 1984. 4.в.в. майоров. гаврилов а.и. практический курс програмирования мп систем. м. машиностроение 1989. 5. с. т. хвош и др. микропроцессоры и микро эвм в …
