1 / 27

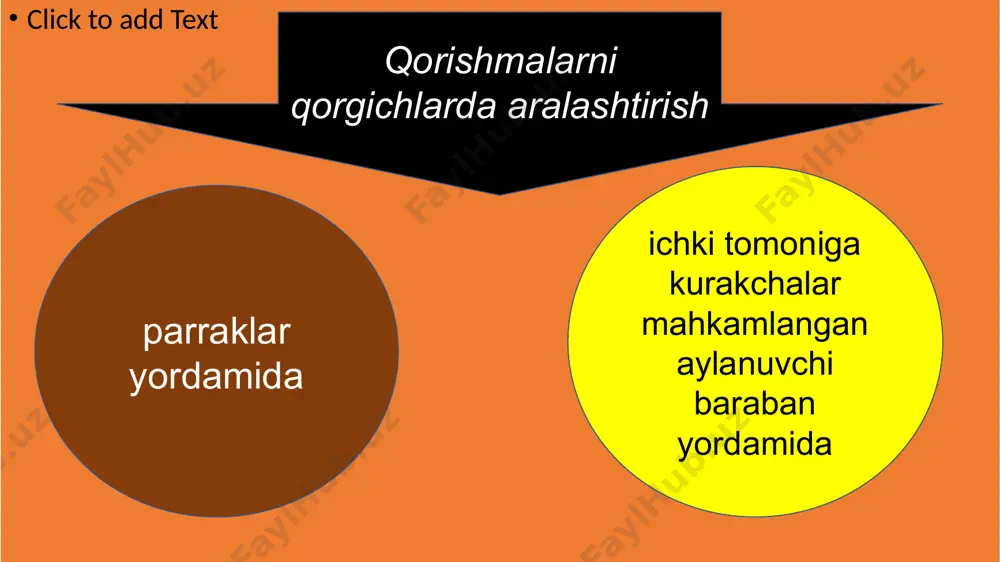

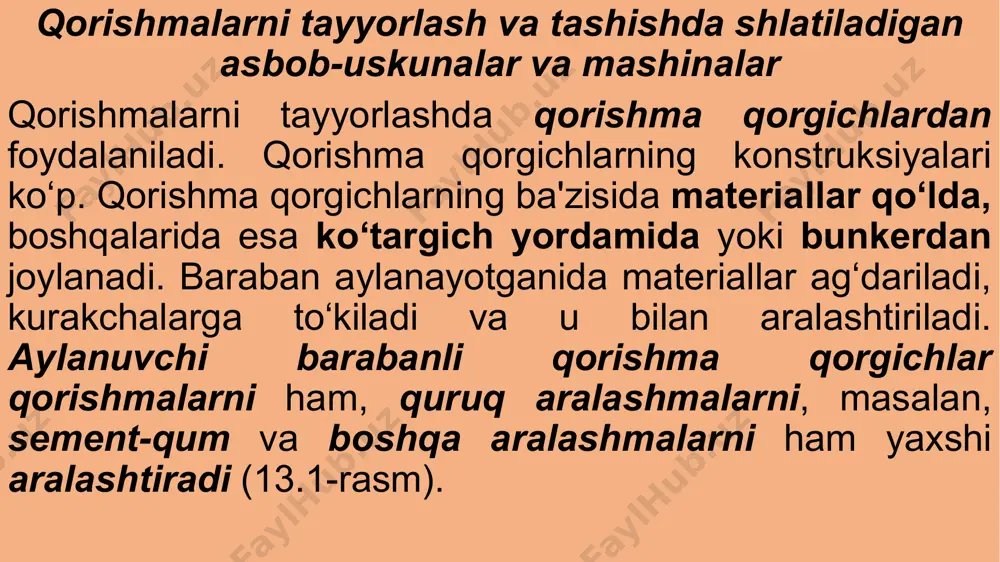

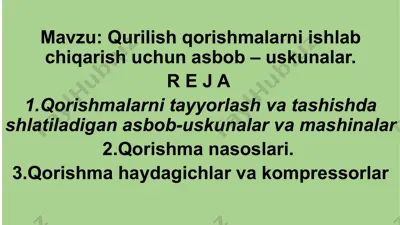

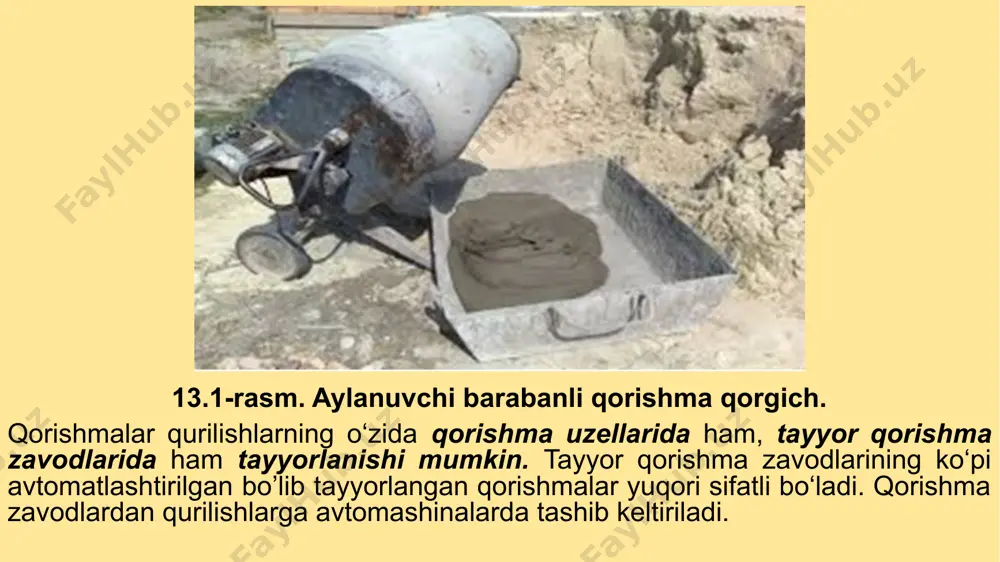

mavzu: qurilish qorishmalarni ishlab chiqarish uchun asbob – uskunalar. r e j a 1.qorishmalarni tayyorlash va tashishda shlatiladigan asbob-uskunalar va mashinalar 2.qorishma nasoslari. 3.qorishma haydagichlar va kompressorlar qorishmalarni tayyorlash va tashishda shlatiladigan asbob-uskunalar va mashinalar qorishmalarni tayyorlashda qorishma qorgichlardan foydalaniladi. qorishma qorgichlarning konstruksiyalari ko‘p. qorishma qorgichlarning ba'zisida materiallar qo‘lda, boshqalarida esa ko‘targich yordamida yoki bunkerdan joylanadi. baraban aylanayotganida materiallar ag‘dariladi, kurakchalarga to‘kiladi va u bilan aralashtiriladi. aylanuvchi barabanli qorishma qorgichlar qorishmalarni ham, quruq aralashmalarni, masalan, sement-qum va boshqa aralashmalarni ham yaxshi aralashtiradi (13.1-rasm). qorishmalarni qorgichlarda aralashtirish parraklar yordamida ichki tomoniga kurakchalar mahkamlangan aylanuvchi baraban yordamida 13.1-rasm. aylanuvchi barabanli qorishma qorgich. qorishmalar qurilishlarning o‘zida qorishma uzellarida ham, tayyor qorishma zavodlarida ham tayyorlanishi mumkin. tayyor qorishma zavodlarining ko‘pi avtomatlashtirilgan bo’lib tayyorlangan qorishmalar yuqori sifatli bo‘ladi. qorishma zavodlardan qurilishlarga avtomashinalarda tashib keltiriladi. tashib keltirilgan qorishma bunkerga to‘kiladi, qorishma u yerdan nasos orqali yoki ko‘targich bunkerlar (yashiklar) yordamida qavatlarga uzatib beriladi, ko‘targich bunkerlar qavatlarga …

2 / 27

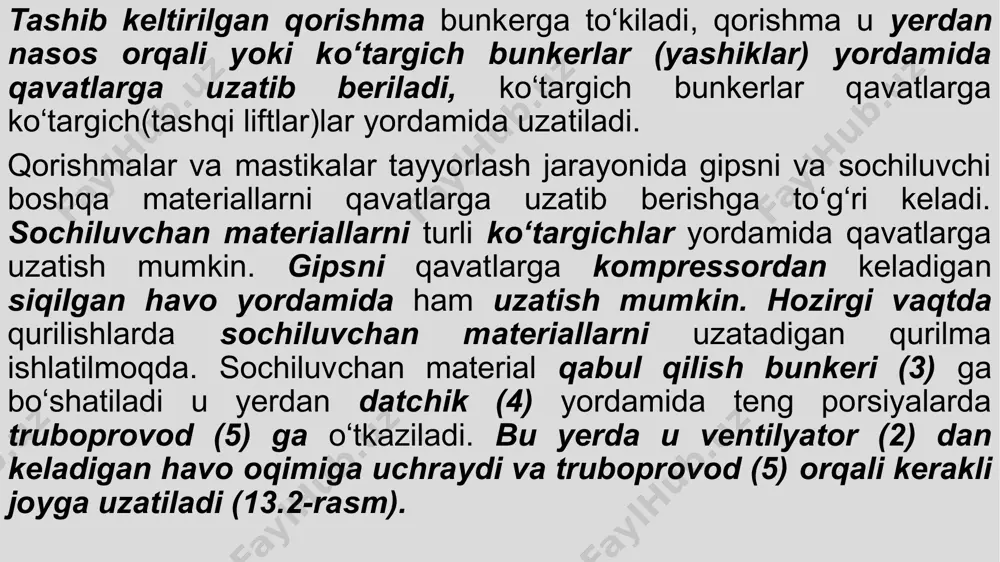

ordamida teng porsiyalarda truboprovod (5) ga o‘tkaziladi. bu yerda u ventilyator (2) dan keladigan havo oqimiga uchraydi va truboprovod (5) orqali kerakli joyga uzatiladi (13.2-rasm). 13.2-rasm.sochiluvchi materiallarni uzatuvchi qurilma sxemasi: 1-elektr dvigatel, 2-ventilyator, 3-qabul qilish bunkeri. 4-datchik, 5-truboprovod. qorishma nasoslari qorishmani qavatlarga yoki ish o‘rinlariga yetkazib berishda, shuningdek, uni turli yuzalarga chaplashda qorishma nasoslari, qorishma haydagichlar va turli qorishma o‘tkazgichlar (po‘lat yoki rezina) qo‘llaniladi. qorishma nasoslarining ko‘p konstruksiyalari mavjud, biroq diafragmali qorishma nasoslari eng ko‘p tarqalgan. hozirgi vaqtda so-69, so-49, so-48, so-10, so-58 markalardagi qorishma nasoslari ishlab chiqarilmoqda, ularning ish unumi 1, 2, 4 va 6 m3/soat. agar dastlabki to‘rtta qorishma nasosi bir plunjerli bo‘lsa, oxirgisi ikki plunjerlidir. qorishmani qanchalik uzoqqa yetkazib berish qorishma nasosining quvvatiga bog‘liq. ish unumi 4 m3/soat gacha bo‘lgan qorishma nasoslaridan qorishma yuzalarga chaplashda foydalaniladi, biroq qorishmani uzatishda ham ulardan foydalanish mumkin. juda kuchli qorishma nasoslari ko‘pincha qorishmani bino qavatlarida joylashgan oraliq bunkerlarga uzatishda, shuningdek, bir …

3 / 27

ishlaydigan pnevmoelektr relesi va manometr uchun himoya qurilmasi bor. pnevmoelektr relesi masofadan boshqarishda agar sistemada bosim yo‘l qo‘yilgan chegaradan chiqib ketganda nasos elektrodvigatelini o‘sha zahoti uzib qo‘yish uchun xizmat qiladi. qorishma trubasiga qorishma tiqilib qolgandagina emas shuningdek forsunka yonidagi jo‘mrak to‘silib qolganda ham qorishma nasosi ishlamay qo‘yadi. qorishma haydagichlar qorishma haydagichlar yoki siqilgan havo bilan ishlaydigan apparatlar qorishmani kompressordan keladigan havo yordamida bino qavatlariga uzatish yoki uni suvaladigan yuzalarga chaplash uchun xizmat qiladi. 13.4-rasmdagi qorishma haydagichning ishlashi quyidagicha: silindrga (1) qorishma to‘lishi bilan yuklash voronkasidagi (5) teshik richag (4) yordamida klapan (6) bilan bekiladi. ayni vaqtda jo‘mrak (14) ham bekilib, siqilgan havoning havo kamerasiga kelishi to‘xtaydi. 13.4-rasm. qorishma haydagich: 1-silindr, 2-bolt, 3-stoyka, 4-richag, 5-qorishma quyish voronkasi, 6-klapan, 7 va 15 – tirsak, 8-monometr, 9-shtutser, 10, 11, 14- tiqinli jo‘mraklar, 12-troynik, 13-havo trubasi, 16-purkash kamerasi, 17-uch tarmoqli jo‘mrak. shundan keyin jo‘mrak (11) ochilib, silindrga siqilgan havo beriladi, siqilgan havo qorishmani bosib, …

4 / 27

shda uzatish balandligi 20 metrga teng. yuzalar ushbu qorishma haydagich bilan suvalayotganda, qorishma nasosi bilan suvashdagiga nisbatan ancha ko‘p isrof bo‘ladi. kompressorlar. rezina shlanglar va po‘lat truboprovodlar. forsunkalar siqilgan havo olish uchun porshenli va rotatsion kompressorlardan foydalaniladi. suvoqchilik ishlarida so-2, so-7, so-62 va boshqa markadagi porshenli kompressorlardan foydalaniladi (13.1-jadval). kompressor qurilmasi kompressorning o‘zi, suv-yog‘ ajratgich, havo to‘plagich, bosim regulyatori va elektr dvigateldan iborat. kompressorning silindrlarida havo filtrlari va klapanlari orqali so‘rib olinadi. siqilgan havo kompressordan dastlab suv-yog‘ ajratgichga, keyin esa filtratsiyaga – suvning filtrlanmagan zarralari va yog‘ tubiga tushadigan havo to‘plagichga boradi. 13.1-jadval rezina shlanglar va po‘lat quvurlar qorishmalarni yetkazib berishda katta samara beradi. qorishmani qorishma nasosi yoki qorishma haydagichdan ish o‘rniga yetkazib berishda qorishma uzatgichlardan foydalaniladi, ular metall quvurlar yoki rezina shlanglardan iborat bo‘ladi. quvur va shlanglarning diametri mashinaning ish unumiga va vazifasiga ko‘ra turlicha bo‘ladi: qorishma (material) shlanglarining diametri siqilgan havo shlanglarinikiga qaraganda kattaroq bo‘ladi. qorishmani bino qavatlariga …

5 / 27

a chaplash. suvoq qurilmalari va agregatlari suvoq ishlarining ko‘lami kichik bo‘lganda ish unumi kam; soatiga 1-2 m3 bo‘lgan qorishma nasoslaridan foydalaniladi. katta ko‘lamli suvoq ishlarini bajarishda qo‘zg‘almas va ko‘chma suvoq qurilmalari yoki agregatlari ishlatiladi. agar ko‘p qavatli binoni suvash kerak bo‘lsa, pastga ish unumi yuqori bo‘lgan kuchli qorishma nasosi o‘rnatiladi, bu nasosdan qorishmani qavatlararo bunkerga tashib beradigan transport mashinasi sifatida foydalaniladi; qavatlarda esa ish unumi kamroq bo‘lib, qorishmani yuzalarga chaplashda qo‘llaniladigan qorishma nasoslari o‘rnatiladi (13.6-rasm). 13.6-rasm. qorishma nasosining ish holati. suvoq ishlarining ko‘lami, binoning balandligi, shuningdek ishlarning bajarilish usuliga qarab bitta yoki bir nechta qorishma nasosi ishlatilishi mumkin. agar yuza gipsli qorishma bilan suvalsa, qo‘shimcha qorishma qorgich o‘rnatiladi, unga qorishma qavatlararo bunkerdan keladi va gips hamda tutib qolishni sekinlashtirgich bilan aralashtiriladi. bu qorishma keyin qorishma nasosiga o‘tkaziladi. kompressorlar pastga qorishma uzeli yoniga va qorishma nasoslari turgan qavatlarga o‘rnatiladi, bu asosan ishlatiladigan compressorlarning xiliga, quvvatiga va og‘irligiga bog‘liq (13.7-rasm). yangi binolarni …
