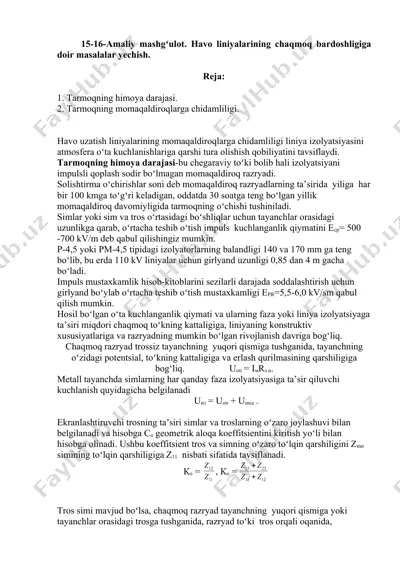

15-16-amaliy mashgʻulot. havo liniyalarining chaqmoq bardoshligiga doir masalalar yechish. reja: 1. tarmoqning himoya darajasi. 2. tarmoqning momaqaldiroqlarga chidamliligi. havo uzatish liniyalarining momaqaldiroqlarga chidamliligi liniya izolyatsiyasini atmosfera oʻta kuchlanishlariga qarshi tura olishish qobiliyatini tavsiflaydi. tarmoqning himoya darajasi-bu chegaraviy toʻki bolib hali izolyatsiyani impulsli qoplash sodir boʻlmagan momaqaldiroq razryadi. solishtirma oʻchirishlar soni deb momaqaldiroq razryadlarning ta’sirida yiliga har bir 100 kmga toʻg‘ri keladigan, oddatda 30 soatga teng boʻlgan yillik momaqaldiroq davomiyligida tarmoqning oʻchishi tushiniladi. simlar yoki sim va tros oʻrtasidagi boʻshliqlar uchun tayanchlar orasidagi uzunlikga qarab, oʻrtacha teshib oʻtish impuls kuchlanganlik qiymatini esr= 500 -700 kv/m deb qabul qilishingiz mumkin. p-4,5 yoki pm-4,5 tipidagi izolyatorlarning balandligi 140 va 170 mm ga teng boʻlib, bu erda 110 kv liniyalar uchun girlyand uzunligi 0,85 dan 4 m gacha boʻladi. impuls mustaxkamlik hisob-kitoblarini sezilarli darajada soddalashtirish uchun girlyand boʻylab oʻrtacha teshib oʻtish mustaxkamligi epr=5,5-6,0 kv/sm qabul qilish mumkin. hosil boʻlgan oʻta kuchlanganlik qiymati va ularning …

2 / 8

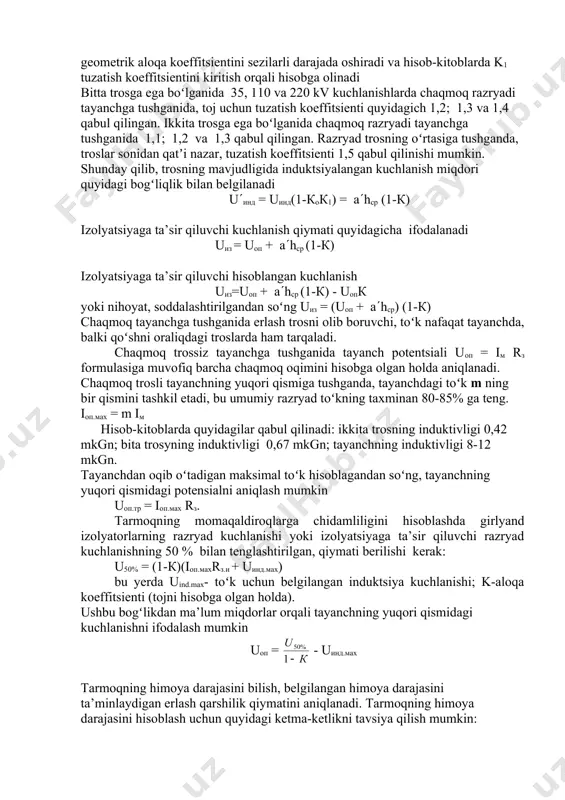

qarshiligiga z11 nisbati sifatida tavsiflanadi. ko = , ko = tros simi mavjud boʻlsa, chaqmoq razryad tayanchning yuqori qismiga yoki tayanchlar orasidagi trosga tushganida, razryad toʻki tros orqali oqanida, geometrik aloqa koeffitsientini sezilarli darajada oshiradi va hisob-kitoblarda k1 tuzatish koeffitsientini kiritish orqali hisobga olinadi bitta trosga ega boʻlganida 35, 110 va 220 kv kuchlanishlarda chaqmoq razryadi tayanchga tushganida, toj uchun tuzatish koeffitsienti quyidagich 1,2; 1,3 va 1,4 qabul qilingan. ikkita trosga ega boʻlganida chaqmoq razryadi tayanchga tushganida 1,1; 1,2 va 1,3 qabul qilingan. razryad trosning oʻrtasiga tushganda, troslar sonidan qatʼi nazar, tuzatish koeffitsienti 1,5 qabul qilinishi mumkin. shunday qilib, trosning mavjudligida induktsiyalangan kuchlanish miqdori quyidagi bogʻliqlik bilan belgilanadi u(ind = uind(1-kok1) = a(hsr (1-k) izolyatsiyaga ta’sir qiluvchi kuchlanish qiymati quyidagicha ifodalanadi uiz = uop + a(hsr (1-k) izolyatsiyaga ta’sir qiluvchi hisoblangan kuchlanish uiz=uop + a(hsr (1-k) - uopk yoki nihoyat, soddalashtirilgandan soʻng uiz = (uop + a(hsr) (1-k) chaqmoq tayanchga …

3 / 8

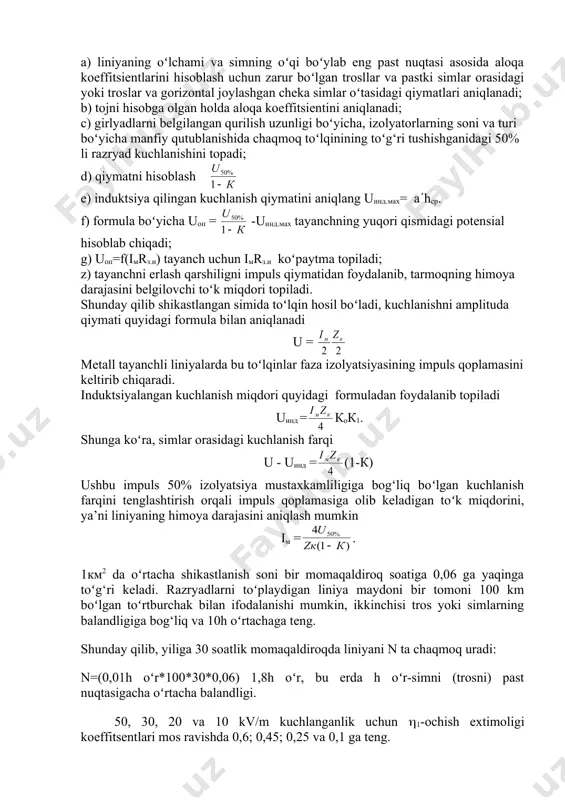

a ta’sir qiluvchi razryad kuchlanishning 50 % bilan tenglashtirilgan, qiymati berilishi kerak: u50% = (1-k)(iop.maxrz.i + uind.max) bu yerda uind.max- toʻk uchun belgilangan induktsiya kuchlanishi; k-aloqa koeffitsienti (tojni hisobga olgan holda). ushbu bogʻlikdan ma’lum miqdorlar orqali tayanchning yuqori qismidagi kuchlanishni ifodalash mumkin uop = - uind.max tarmoqning himoya darajasini bilish, belgilangan himoya darajasini ta’minlaydigan erlash qarshilik qiymatini aniqlanadi. tarmoqning himoya darajasini hisoblash uchun quyidagi ketma-ketlikni tavsiya qilish mumkin: a) liniyaning oʻlchami va simning oʻqi boʻylab eng past nuqtasi asosida aloqa koeffitsientlarini hisoblash uchun zarur boʻlgan trosllar va pastki simlar orasidagi yoki troslar va gorizontal joylashgan cheka simlar oʻtasidagi qiymatlari aniqlanadi; b) tojni hisobga olgan holda aloqa koeffitsientini aniqlanadi; c) girlyadlarni belgilangan qurilish uzunligi boʻyicha, izolyatorlarning soni va turi boʻyicha manfiy qutublanishida chaqmoq toʻlqinining toʻg‘ri tushishganidagi 50% li razryad kuchlanishini topadi; d) qiymatni hisoblash e) induktsiya qilingan kuchlanish qiymatini aniqlang uind.max= a(hsr. f) formula boʻyicha uop = -uind.max tayanchning yuqori qismidagi …

4 / 8

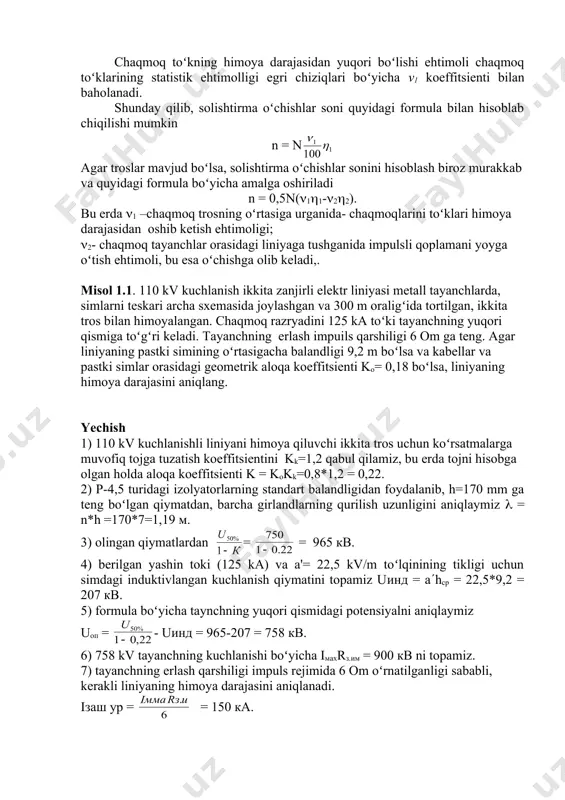

’ni liniyaning himoya darajasini aniqlash mumkin im = . 1km2 da oʻrtacha shikastlanish soni bir momaqaldiroq soatiga 0,06 ga yaqinga toʻg‘ri keladi. razryadlarni toʻplaydigan liniya maydoni bir tomoni 100 km boʻlgan toʻrtburchak bilan ifodalanishi mumkin, ikkinchisi tros yoki simlarning balandligiga bog‘liq va 10h oʻrtachaga teng. shunday qilib, yiliga 30 soatlik momaqaldiroqda liniyani n ta chaqmoq uradi: n=(0,01h oʻr*100*30*0,06) 1,8h oʻr, bu erda h oʻr-simni (trosni) past nuqtasigacha oʻrtacha balandligi. 50, 30, 20 va 10 kv/m kuchlanganlik uchun (1-ochish extimoligi koeffitsentlari mos ravishda 0,6; 0,45; 0,25 va 0,1 ga teng. chaqmoq toʻkning himoya darajasidan yuqori boʻlishi ehtimoli chaqmoq toʻklarining statistik ehtimolligi egri chiziqlari boʻyicha v1 koeffitsienti bilan baholanadi. shunday qilib, solishtirma oʻchishlar soni quyidagi formula bilan hisoblab chiqilishi mumkin n = n agar troslar mavjud boʻlsa, solishtirma oʻchishlar sonini hisoblash biroz murakkab va quyidagi formula boʻyicha amalga oshiriladi n = 0,5n((1(1-(2(2). bu erda (1 –chaqmoq trosning oʻrtasiga urganida- chaqmoqlarini toʻklari himoya …

5 / 8

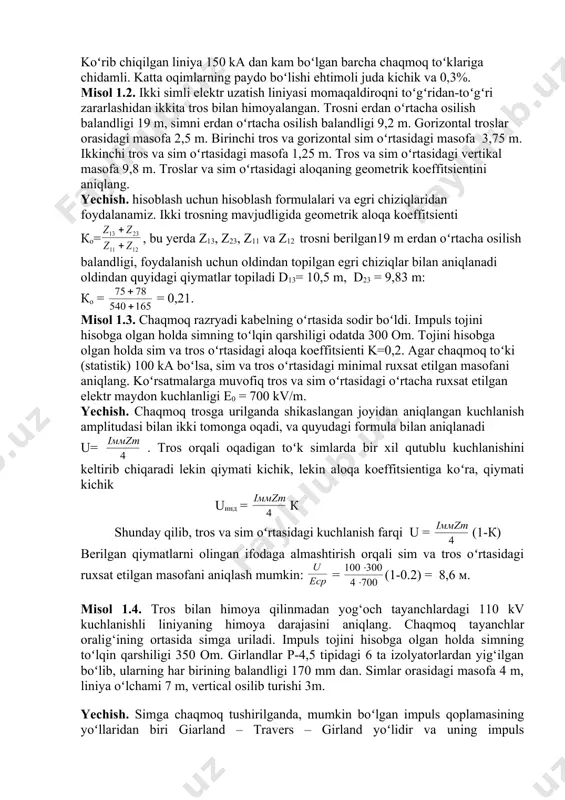

tsienti k = kokk=0,8*1,2 = 0,22. 2) p-4,5 turidagi izolyatorlarning standart balandligidan foydalanib, h=170 mm ga teng boʻlgan qiymatdan, barcha girlandlarning qurilish uzunligini aniqlaymiz ( = n*h =170*7=1,19 m. 3) olingan qiymatlardan = = 965 kv. 4) berilgan yashin toki (125 ka) va a'= 22,5 kv/m toʻlqinining tikligi uchun simdagi induktivlangan kuchlanish qiymatini topamiz uind = a(hsr = 22,5*9,2 = 207 kv. 5) formula boʻyicha taynchning yuqori qismidagi potensiyalni aniqlaymiz uop = - uind = 965-207 = 758 kv. 6) 758 kv tayanchning kuchlanishi boʻyicha imaxrz.im = 900 kv ni topamiz. 7) tayanchning erlash qarshiligi impuls rejimida 6 om oʻrnatilganligi sababli, kerakli liniyaning himoya darajasini aniqlanadi. izash ur = = 150 ka. koʻrib chiqilgan liniya 150 ka dan kam boʻlgan barcha chaqmoq toʻklariga chidamli. katta oqimlarning paydo boʻlishi ehtimoli juda kichik va 0,3%. misol 1.2. ikki simli elektr uzatish liniyasi momaqaldiroqni toʻgʻridan-toʻgʻri zararlashidan ikkita tros bilan himoyalangan. trosni erdan oʻrtacha …
