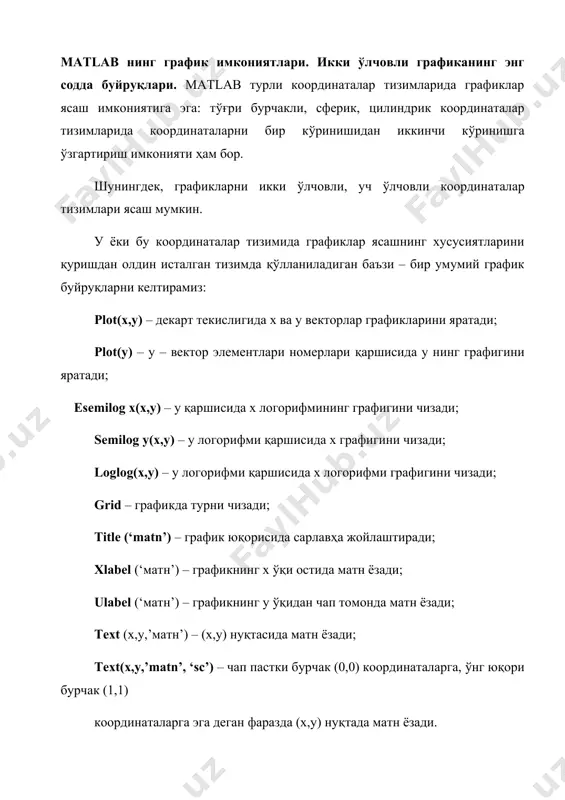

1404129673_51132.doc ) sin( ) ( x x y = ] 2 , 0 [ p = x x e x f x sin ) ( 2 1 . 0 - = x e x g sin ) ( 2 2 . 0 - = ) sin( ) ( x x y = x e x f x sin ) ( 2 1 . 0 - = x e x g sin ) ( 2 2 . 0 - = ]. 4 , 0 [ ); ( ; 2 p î = = - x x arctg z e y x matlab нинг график имкониятлари режа: 1.matlab нинг график имкониятлари. икки ўлчовли графиканинг энг содда буйруқлари 2.графикларни расмийлаштириш ва хусусиятларини бошқариш. 3.matlab да уч ўлчовли графиклар яратиш 4.matlab да махсус графиклар яратиш, функциялар графиклари ва сиртларини яратиш. matlab нинг график имкониятлари. икки ўлчовли графиканинг энг содда буйруқлари. matlab турли координаталар тизимларида …

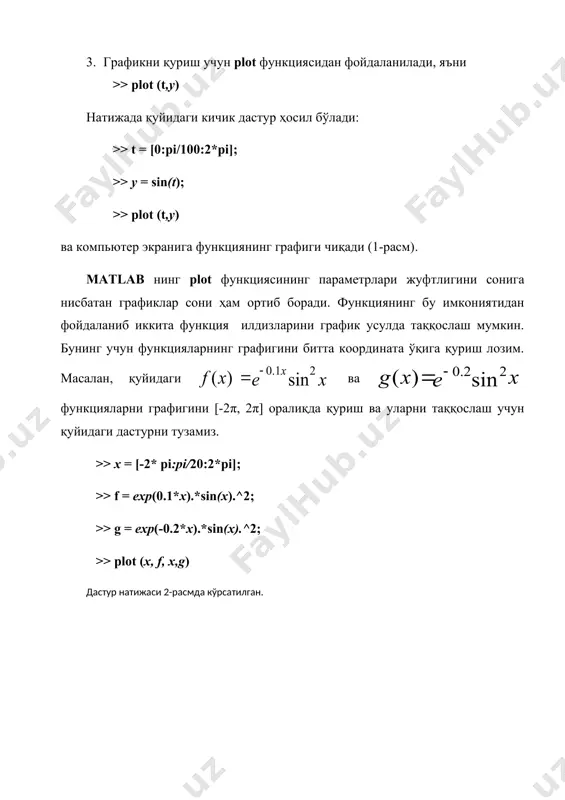

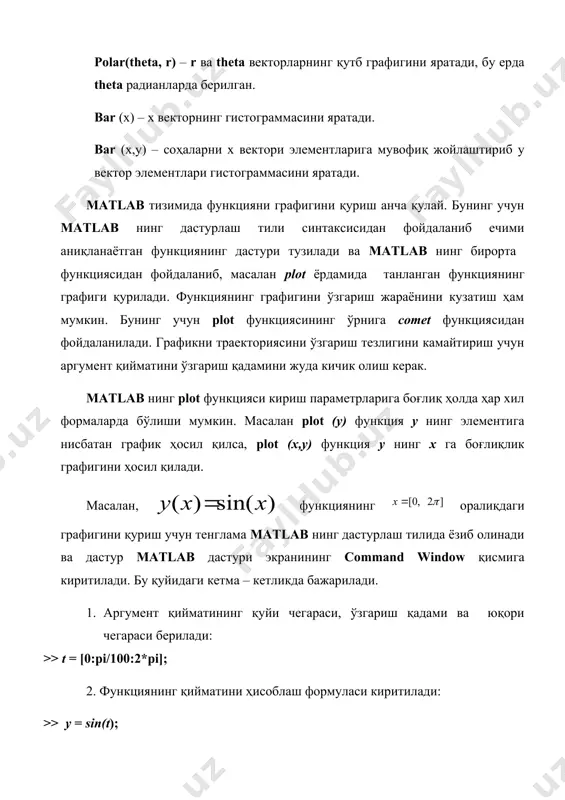

ентларига мувофиқ жойлаштириб у вектор элементлари гистограммасини яратади. matlab тизимида функцияни графигини қуриш анча қулай. бунинг учун matlab нинг дастурлаш тили синтаксисидан фойдаланиб ечими аниқланаётган функциянинг дастури тузилади ва matlab нинг бирорта функциясидан фойдаланиб, масалан plot ёрдамида танланган функциянинг графиги қурилади. функциянинг графигини ўзгариш жараёнини кузатиш ҳам мумкин. бунинг учун plot функциясининг ўрнига comet функциясидан фойдаланилади. графикни траекториясини ўзгариш тезлигини камайтириш учун аргумент қийматини ўзгариш қадамини жуда кичик олиш керак. matlab нинг plot функцияси кириш параметрларига боғлиқ ҳолда ҳар хил формаларда бўлиши мумкин. масалан plot (y) функция y нинг элементига нисбатан график ҳосил қилса, plot (x,y) функция y нинг x га боғлиқлик графигини ҳосил қилади. масалан, функциянинг оралиқдаги графигини қуриш учун тенглама matlab нинг дастурлаш тилида ёзиб олинади ва дастур matlab дастури экранининг command window қисмига киритилади. бу қуйидаги кетма – кетликда бажарилади. 1. аргумент қийматининг қуйи чегараси, ўзгариш қадами ва юқори чегараси берилади: >> t = [0:pi/100:2*pi]; 2. функциянинг …

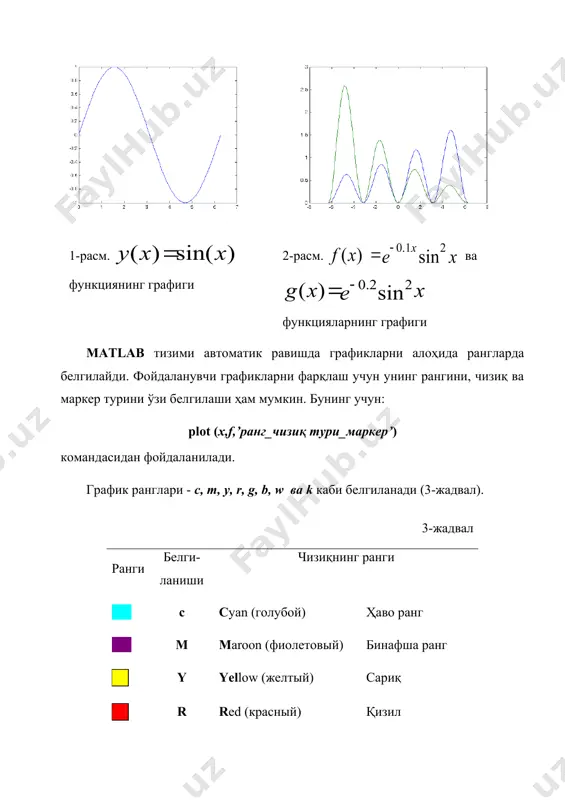

. 1-расм. функциянинг графиги 2-расм. ва функцияларнинг графиги matlab тизими автоматик равишда графикларни алоҳида рангларда белгилайди. фойдаланувчи графикларни фарқлаш учун унинг рангини, чизиқ ва маркер турини ўзи белгилаши ҳам мумкин. бунинг учун: plot (x,f,’ранг_чизиқ тури_маркер’) командасидан фойдаланилади. график ранглари - c, m, y, r, g, b, w ва k каби белгиланади (3-жадвал). 3-жадвал ранги белги-ланиши чизиқнинг ранги 000 c cyan (голубой) ҳаво ранг 000 m maroon (фиолетовый) бинафша ранг y yellow (желтый) сариқ r red (красный) қизил g green (зеленый) яшил b blue (синий) кўк w white (белый) оқ к black (черный) қора чизиқ турлари тўрт хил белгиланади (4-жадвал). 4-жадвал белгиланиши - -- : -. чизиқнинг тури узлуксиз чизиқ узлукли чизиқ пунктирли чизиқ штрихпунктирли чизиқ графикда маълумотларни кесишиш жойларини махсус нуқталарда акс эттириш мумкин (5-жадвал). 5-жадвал белгиланиши . + * о х нуқтанинг тури нуқта плюс юлдузча айлана крест масалан, plot (x, f, 'b-+', x, g,'r:x') командаси ёрдамида ҳосил қилинган …

$авишда title, xlabel, ylabel va text каби функциялардан фойдаланилади. графикда координаталар тўрини кўриш учун grin on, ва аксинча, тўрни кўринмайдиган қилиш учун grin off командаларидан фойдаланилади. шунингдек, иккита графикни устма –уст битта график ойнада чизиш учун жорий график ойнани ушлаб туришга мўлжалланган hold on командасидан фойдаланиш мумкин. юқорида келтирилган функциялардан фойдаланиб дастур тузамиз. дастурни matlab тизимига киритишда махсус мўлжалланган редактордан фойдаланамиз. бунинг учун matlab тизимининг стaрт тугмасини босиб панелдан desktop tools / editor командаси орқали редакторни ишга туширамиз (4-расм). 4-расм. matlab тизимининг дастурлаштириш редакторини ишга тушириш ва редакторнинг умумий кўриниши редактор кўп марта фойдаланиладиган, мураккаб алгоритмли дастурларни яратиш имконини беради, шунингдек бу редакторда терилган дастурларни компьютер хотирасига сақлаш, дастурни тахрирлаш ва унга ишлов бериш анча қулай. редакторда хосил қилинган файллар м-файллар дейилади. clc; t=0:pi/10:2*pi; y=sin(t); x=cos(t); plot(t,y,'c-o'); hold on; plot (t,x,'r--x') hold off; title('sin(t) va cos(t) функциялaрнинг грaфиги'); xlabel('\0 \leq \itt \leq 2*\pi'); ylabel('sin(t),cos(t)'); text(2,-0.4,'\leftarrowcos(t)'); text(3,0.2,'\leftarrowsin(t)'); grid on; 5-расм. битта …$

$\itt \leq 2*\pi'); ylabel('cos(t)'); hold on; plot(t,0,'g'); hold off; 6-расм. subplot(m,n,p) функциясидан фойдаланиб битта график ойнада бир нечта графиклар тўпламини кўриш дастури ва натижаси иккинчи усул subplot(m,n,p) функциясидан фойдаланиб битта график ойнада хар хил координаталарда қурилган бир нечта графикларни чиқариш мумкин. ушбу функция график ойнани m та қатор ва n та устунга бўлади. графиклар юқори қатор бўйлаб кетма кет жойлашади. графикларни жойлашиш тартиби п билан белгиланади. subplot(m,n,p) функциясидан фойдаланиб битта график ойнада бир нечта функцияларнинг графигини қурамиз (6-расм). функция параметрларининг ўзгариш диапазони катта бўлганда графикларни логарифмик масштабда қўриш фнкцияларидан фойдаланиш мумкин. бунинг учун matlab да координата ўқининг абциссасини - semilogx ординатасини – semilogy ва иккала ўқини хам – loglog логарифмик масштабда ифодаловчи функциялар мавжуд. баъзида функция графикларини қутбий (polyar координаталарда қўриш талаб этилади. бунда polar функциясидан фойдаланилади (7-расм). clc t=0:0.01:2*pi; x=sin(3*t); polar (t,x); 7-расм. x=sin(3*t) функциянинг қутбий координаталардаги графиги топшириқлар: 1-топшириқ. берилган y(x) ва z(x) функцияларнинг графигини битта координаталар ўқида …$
