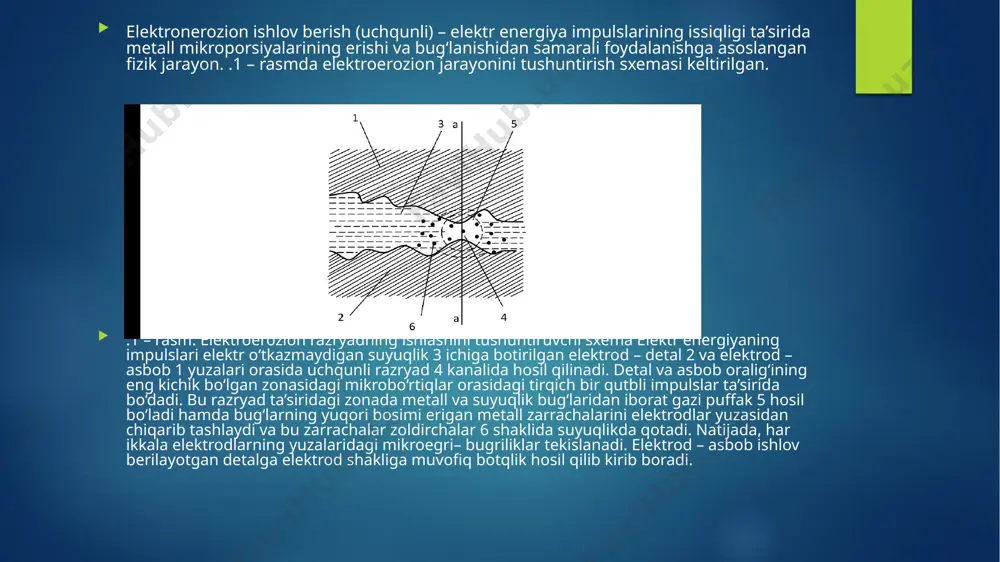

andijon mashinasozlik institute elektrotexnika fakulteti eee yo’nalishi qutbiddinov yaxyobekning elektr texnologiya asoslari fanidan mustaqil ishi andijon mashinasozlik institute elektrotexnika fakulteti eee yo’nalishi qutbiddinov yaxyobekning elektr texnologiya asoslari fanidan mustaqil ishi elektr eroziya reja 1.elektr erosion ishlov berish turlari 2. metallarni elektr erozion usul bilan qayta ishlash. elektronerozion ishlov berish (uchqunli) – elektr energiya impulslarining issiqligi ta’sirida metall mikroporsiyalarining erishi va bug‘lanishidan samarali foydalanishga asoslangan fizik jarayon. .1 – rasmda elektroerozion jarayonini tushuntirish sxemasi keltirilgan. .1 – rasm. elektroerozion razryadning ishlashini tushuntiruvchi sxema elektr energiyaning impulslari elektr o‘tkazmaydigan suyuqlik 3 ichiga botirilgan elektrod – detal 2 va elektrod – asbob 1 yuzalari orasida uchqunli razryad 4 kanalida hosil qilinadi. detal va asbob oralig‘ining eng kichik bo‘lgan zonasidagi mikrobo‘rtiqlar orasidagi tirqich bir qutbli impulslar ta’sirida bo‘dadi. bu razryad ta’siridagi zonada metall va suyuqlik bug‘laridan iborat gazi puffak 5 hosil bo‘ladi hamda bug‘larning yuqori bosimi erigan metall zarrachalarini elektrodlar yuzasidan chiqarib tashlaydi va …

2 / 9

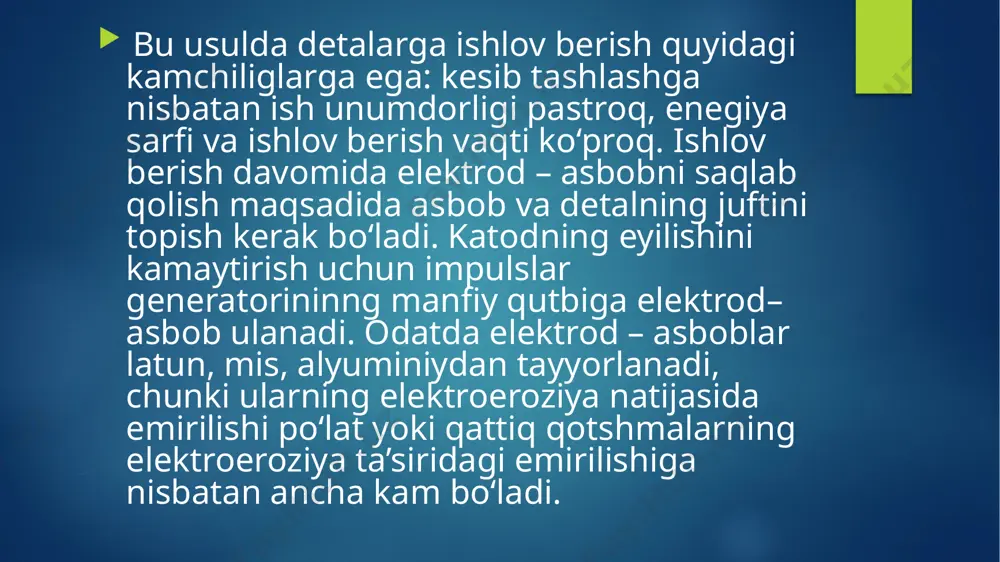

emirilishi po‘lat yoki qattiq qotshmalarning elektroeroziya ta’siridagi emirilishiga nisbatan ancha kam bo‘ladi. elektrod – asbobning harakatlanishi maxsus yuritma orqali amalga oshiriladi. jarayonning ko‘rsatkichlari voltmetr va ampermetrlar yordamida nazorat qilinadi. dastgohda elektr rejimini rostlash bilan bir qatorda elektrod – asbob harakatini rostlovchi avtomatik rostlagich ham qo‘llanilgan. shuning uchun, ishlov suyuqligi sifatida kerosin, texnik moylar va distillangan suv ishlatidai. elektrodlar orasidagi tirqich juda kichik (o‘nlab mikronlarni tashkil etadi) bo‘lgani uchun elektrodlarga 100 – 300 v kuchlanish beriladi. berilayotgan elektr energiyaning deyarli 90% razryadli oraliqda elektroneroziya jarayonida sarf bo‘ladi va 10% gina isrof bo‘ladi. elektroerozion ishlov berish turlar profillangan yoki profillanmagan elektrod – asbob bilan elektroerozion ishlov berish mumkin. birinchi holda, uning o‘lchamlari va ishlov berilishi kerak bo‘lgan yuzaning shakli tayyorlanadigan detalning yuza o‘lchamlari va shakli asosida aniqlanadi. ikkinchisida esa, elektrod – asbobning eng oddiy ko‘rinishga ega bo‘lgan jismlar (sim, disk, o‘zak), ularning o‘lchamlari esa elektrod – detal o‘lchamlari bilan faqat qisman bog‘langan …

3 / 9

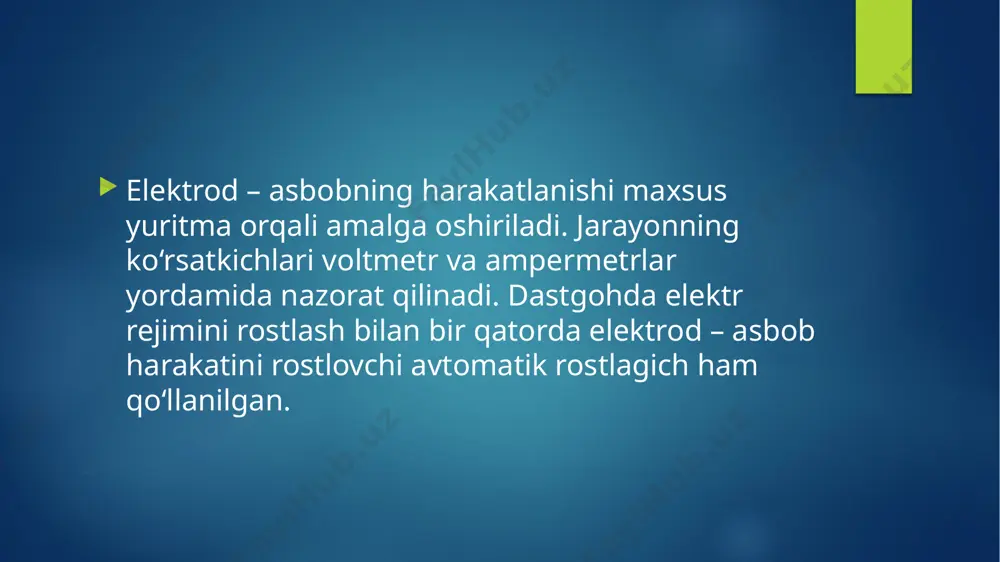

ataladi. elektroerozion dastgohning elementlari. elektroerozion dastgoh elektrodlarni o‘zaro mos joylashtirish, mahkamlash va nisbiy harakatlanishini, impuls generatoridan ta’minlanishi, xavfsizlik qoidalariga rioya qilib, jarayonni kuzatish va ish suyuqligida razryadlar o‘tishi uchun sharoitlarni ta’minlashi kerak. impuls generatori va boshqa elektron qurilmalar dastgohning staninasida yoki alohida agregatda dastgohga iloji boricha yaqinroqqa joylashtiriladi. impuls generatori va elektrodlarni tutashtiruvchi elektr eanjir qisqarok qilinib ko‘p tomirli koaksial simlardan yasaladi. ish suyuqligida elektr zaryadlarning o‘tishini ta’minlash uchun maxsus vannalardan foydalaniladi. elektrod – asbobning harakatlanishi maxsus yuritma orqali amalga oshiriladi. jarayonning ko‘rsatkichlari voltmetr va ampermetrlar yordamida nazorat qilinadi. dastgohda elektr rejimini rostlash bilan bir qatorda elektrod – asbob harakatini rostlovchi avtomatik rostlagich ham qo‘llanilgan. image6.png image2.png image3.png image4.png image5.png /docprops/thumbnail.jpeg

4 / 9

5 / 9
