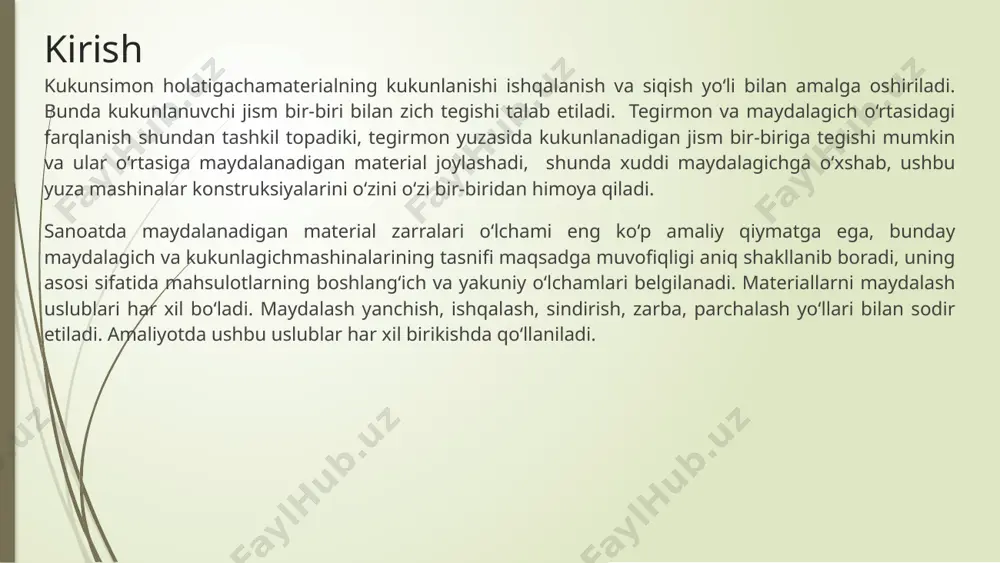

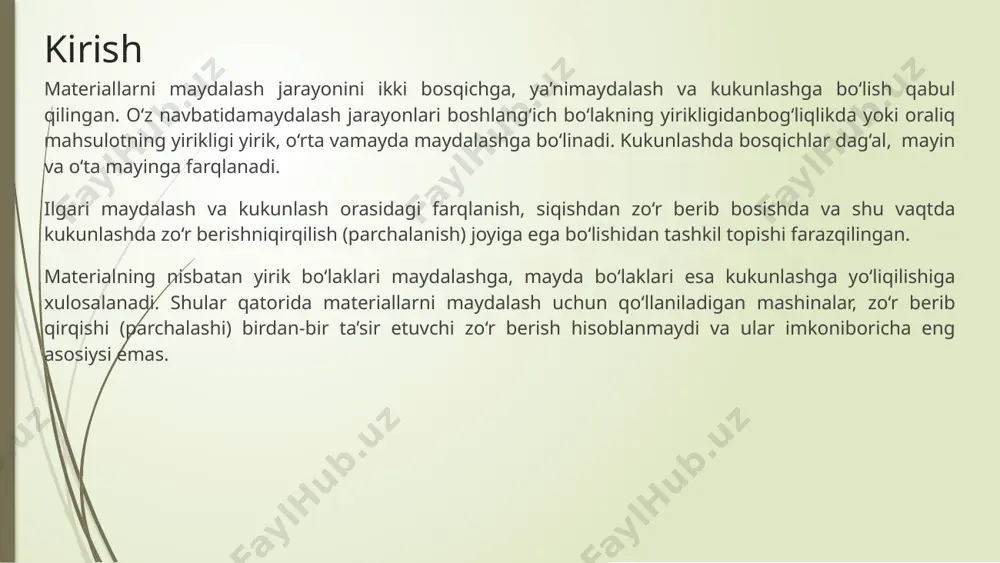

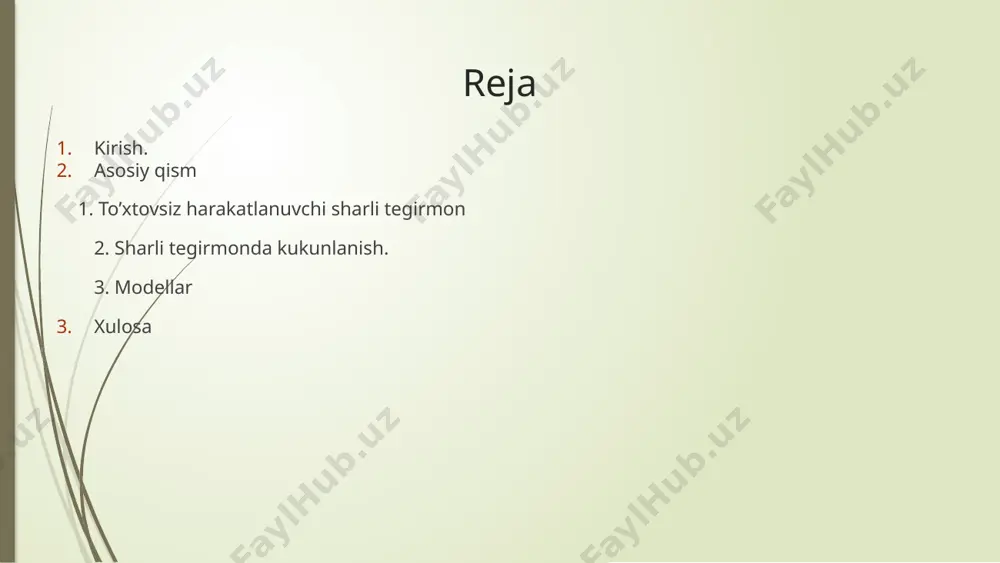

qurilish industriyasining texnologik uskunalari fanidan mustaqil ish mavzu: to’xtovsiz harakatlanuvchi sharli tegirmon reja kirish. asosiy qism 1. to’xtovsiz harakatlanuvchi sharli tegirmon 2. sharli tegirmonda kukunlanish. 3. modellar xulosa kirish materiallarni maydalash jarayonini ikki bosqichga, ya’nimaydalash va kukunlashga bo‘lish qabul qilingan. o‘z navbatidamaydalash jarayonlari boshlang‘ich bo‘lakning yirikligidanbog‘liqlikda yoki oraliq mahsulotning yirikligi yirik, o‘rta vamayda maydalashga bo‘linadi. kukunlashda bosqichlar dag‘al, mayin va o‘ta mayinga farqlanadi. ilgari maydalash va kukunlash orasidagi farqlanish, siqishdan zo‘r berib bosishda va shu vaqtda kukunlashda zo‘r berishniqirqilish (parchalanish) joyiga ega bo‘lishidan tashkil topishi farazqilingan. materialning nisbatan yirik bo‘laklari maydalashga, mayda bo‘laklari esa kukunlashga yo‘liqilishiga xulosalanadi. shular qatorida materiallarni maydalash uchun qo‘llaniladigan mashinalar, zo‘r berib qirqishi (parchalashi) birdan-bir ta’sir etuvchi zo‘r berish hisoblanmaydi va ular imkoniboricha eng asosiysi emas. kirish kukunsimon holatigachamaterialning kukunlanishi ishqalanish va siqish yo‘li bilan amalga oshiriladi. bunda kukunlanuvchi jism bir-biri bilan zich tegishi talab etiladi. tegirmon va maydalagich o‘rtasidagi farqlanish shundan tashkil topadiki, tegirmon yuzasida …

2 / 15

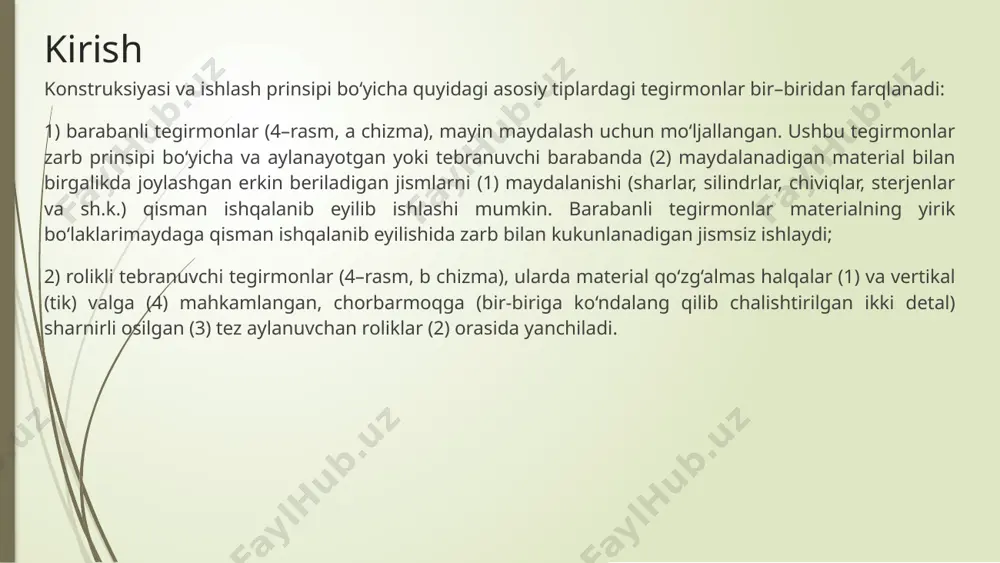

da ushbu uslublar har xil birikishda qo‘llaniladi. kirish konstruksiyasi va ishlash prinsipi bo‘yicha quyidagi asosiy tiplardagi tegirmonlar bir–biridan farqlanadi: 1) barabanli tegirmonlar (4–rasm, a chizma), mayin maydalash uchun mo‘ljallangan. ushbu tegirmonlar zarb prinsipi bo‘yicha va aylanayotgan yoki tebranuvchi barabanda (2) maydalanadigan material bilan birgalikda joylashgan erkin beriladigan jismlarni (1) maydalanishi (sharlar, silindrlar, chiviqlar, sterjenlar va sh.k.) qisman ishqalanib eyilib ishlashi mumkin. barabanli tegirmonlar materialning yirik bo‘laklarimaydaga qisman ishqalanib eyilishida zarb bilan kukunlanadigan jismsiz ishlaydi; 2) rolikli tebranuvchi tegirmonlar (4–rasm, b chizma), ularda material qo‘zg‘almas halqalar (1) va vertikal (tik) valga (4) mahkamlangan, chorbarmoqga (bir-biriga ko‘ndalang qilib chalishtirilgan ikki detal) sharnirli osilgan (3) tez aylanuvchan roliklar (2) orasida yanchiladi. kirish 3) halqali sharli tegirmonlar (4–rasm, v chizma), ularda materialni tuyilishi bir–biridan uncha katta bo‘lmagan tirqish bilan chopish yo‘lagida yotqizilgan va halqa (2) bilan aylanuvchan sharlar (1) yanchishi uslubida amalga oshiriladi. sharlar chopish yo‘lagida yuqori halqaning (3) pastki aylanuvchan halqasida siqiladi; 4) …

3 / 15

ngdek, kukunlash kamerasi devorlariga materialning qisman ishqalanishi hisobiga sodir bo‘ladi. to’xtovsiz harakatlanuvchi sharli tegirmon to‘xtovsiz harakatlanuvchi sharli tegirmonning yuklanishi va undan ichi bo‘sh sapfa orqali maydalangan materialning erkin chiqishi hamda konstruksiyasi oddiyligi bilan silikat sanoatida qo‘llaniladi. u silindrikli baraban (1), ikkita tag (2) va ichi bo‘sh sapfa (3) bilan birgalikda quyilgandan tashkil topgan (60–rasm). sapfaning yuklanadigan o‘ng tomoniga qurama ta’minlagich (4) mahkamlangan, uning yordami bilan tegirmon maydoni yonida joylashgan dag‘al maydalangan material va suv hovuchlab olinadi va baraban ichiga beriladi. quruq uslub bo‘yicha tegirmonning ishlashida material yuklanadigan sapfa orqali nov bilan yuklanadi. tegirmon elektrodvigateldan pona tasmali va tishli uzatmalar orqali harakatga keltiriladi. tegirmon po‘latli sharlar yoki kremniyli plitalar bilan birga ishlashida, kvars, shpat va boshqa materiallarni tuyishida po‘lat plitalar bilan futerlanadi. to’xtovsiz harakatlanuvchi sharli tegirmon to‘xtovsiz harakatlanuvchi tegirmonlar nam kukunlashda gidro tasniflagich bilan birgalikda 61–rasmda ko‘rsatilgan chizma bo‘yicha ishlaydi. maydalangan va suvda loyqalangan material yuklanadigan ichi bo‘sh sapfa (1) orqali …

4 / 15

irmonning ishlab chiqarish samaradorligi mahsulotning erkin markaziy chiqishi bilan nam maydalashga nisbatan quruq maydalashda past, shunday ekan oxirgi holatda suv tuyiladigan materialdan mayda fraksiyalarni chiqishini engillashtiradi. bundan tashqari, suv va unda qorishilgan faol yuzali bog‘lovchilar mikro yoriqlarga ularning ta’siri ponani uribchiqarishi tufayli materiallarning mayin tuyilishini engillashtiradi. to’xtovsiz harakatlanuvchi sharli tegirmon sharli tegirmonda kukunlash sharli tegirmonning harakat prinsipi tegirmon barabani aylanayotganda mavjud bo‘lgan material kukunlanadigan jismning erkin tushish holati ta’siriga asoslanadi. baraban aylanishida kukunlanadigan jism (ko‘pchilik metal sharlar bosadigan) aniq bir balandlikka ko‘tariladi, undan keyin baraban devorlaridan uzilganholda erkin tushushda material maydalanadi. tegirmonda materialsharlarning dumalanishi va ularning sirg‘anishi tufayli zarb vaqisman ishqalanib eyilishida maydalanadi. baraban kichik burchak tezligiga nisbatan aylanishida sharlar va material aylanish tomoniga qarab bir necha burchak buriladi(68–rasm, a chizma) va keyinchalik xuddi shunday barabanaylanishi tezligida shu holatda qoladi. material va sharlar uzluksiz aylanma harakatni hosil qilib, aylana traektoriya bo‘ylab konsentrik (bitta umumiy markazga ega bo‘lgan) bo‘yicha yuqoriga harakatlanadi, …

5 / 15

i. sharli tegirmonda kukunlash baraban aylanishining burchak tezligini keyinchalik oshishida material va sharlar markazdan qochma kuch inersiyasi harakati ostida baraban devorlariga hammasi katta kuch bilan siqilgan bo‘ladi. nihoyat shunday lahza keladiki, qachonki markazdan qochma kuch inersiyasi kattaligi sharning og‘irlik kuchidan ortiq bo‘lib va undan ajralmagan holda ichki yuzasi bo‘ylab baraban bilan birgalikda u (shunday qilib, yuklash) aylanadigan bo‘ladi (68–rasm, v chizma). sharli tegirmonni modellari metso bm 2.0×2.4 (1-rasm) uzunligi 2m/baraban diametri 2.4m. baraban nominal hajmi 8 m³ joylanuvchi material yirikligi 20 mm tayyor mahsulot yirikligi 0.04 mm quvvati 110 kvatt apm msh 1200×1200 baraban uzunligi 1200 mm diametri 1200 mm hajmi 1m³ quvvati 35 kwatt ramasi bilan og’irligi 5.9 t sharlari massasi 2.2 t o’rtacha samaradorligi soatiga 1-3 tonnagacha sharli tegirmonni modellari tyajmash mshr baraban ichki diametri 3200mm baraban uzunligi 3900 mm ishchi hajmi 27 m³ aylanish chastotasi 19.78 ayl/daqiqa quvvati 630kwatt samaradorlik 50-147t/soat kukunlash turi - nam holda xulosa …
