emtni boshqarish va energiya samaradorligini oshirish
Sahifa ko'rinishi (5 sahifa)

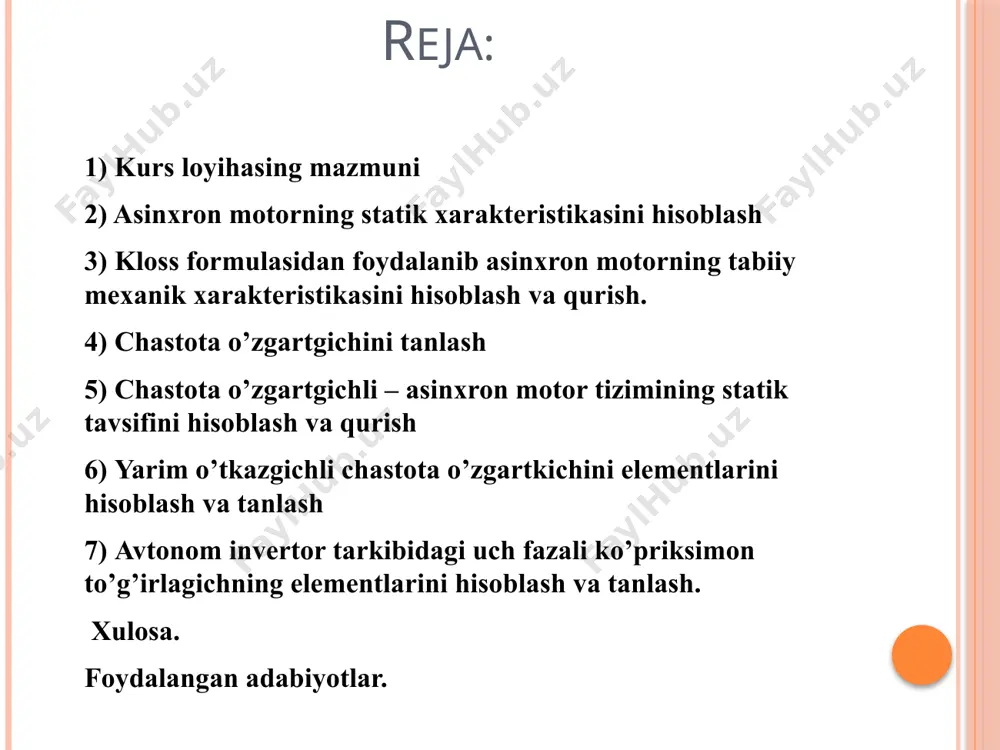

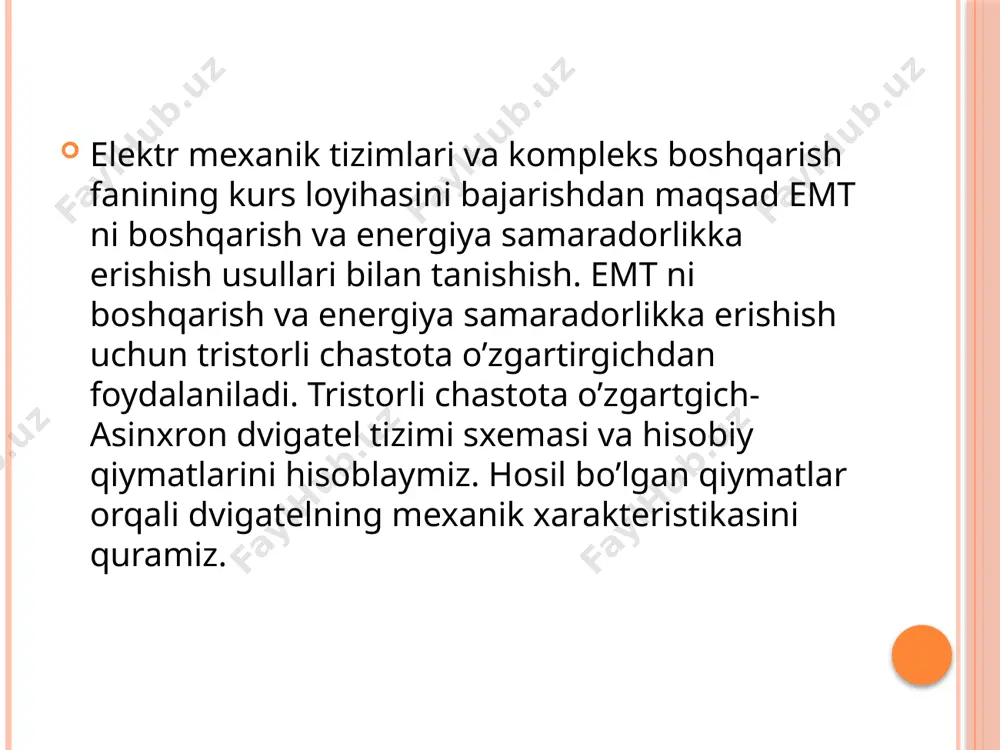

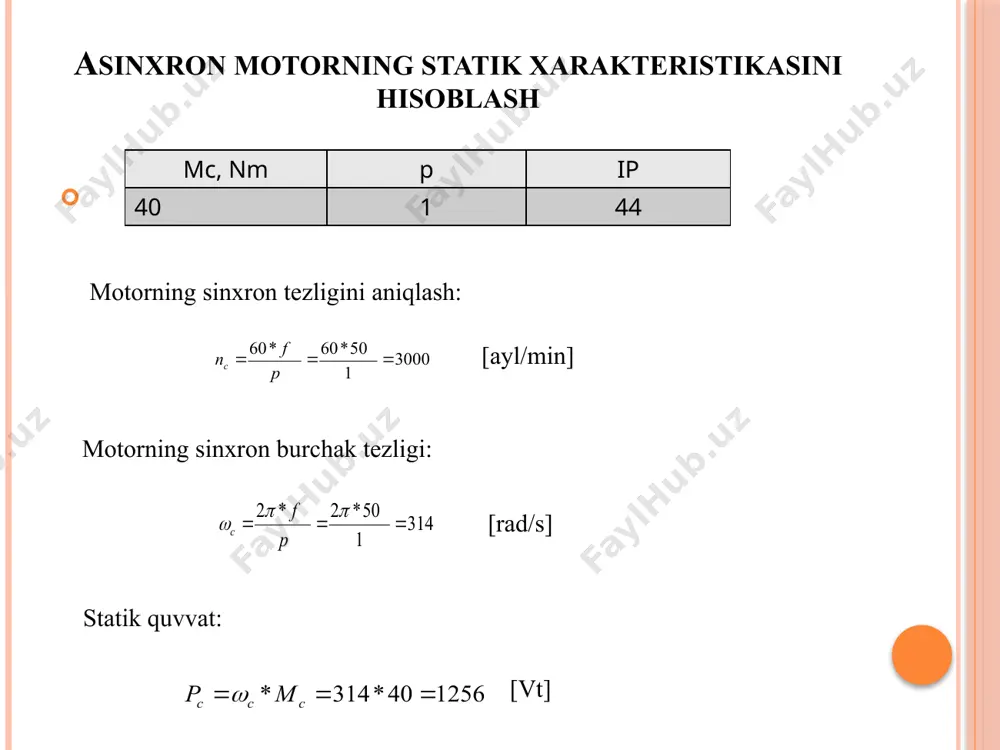

Pastga aylantiring 👇![prezentatsiya powerpoint emtni boshqarish va energiya samaradorligini oshirish reja: 1) kurs loyihasing mazmuni 2) asinxron motorning statik xarakteristikasini hisoblash 3) kloss formulasidan foydalanib asinxron motorning tabiiy mexanik xarakteristikasini hisoblash va qurish. 4) chastota o’zgartgichini tanlash 5) chastota o’zgartgichli – asinxron motor tizimining statik tavsifini hisoblash va qurish 6) yarim o’tkazgichli chastota o’zgartkichini elementlarini hisoblash va tanlash 7) avtonom invertor tarkibidagi uch fazali ko’priksimon to’g’irlagichning elementlarini hisoblash va tanlash. xulosa. foydalangan adabiyotlar. elektr mexanik tizimlari va kompleks boshqarish fanining kurs loyihasini bajarishdan maqsad emt ni boshqarish va energiya samaradorlikka erishish usullari bilan tanishish. emt ni boshqarish va energiya samaradorlikka erishish uchun tristorli chastota o’zgartirgichdan foydalaniladi. tristorli chastota o’zgartgich- asinxron dvigatel tizimi sxemasi va hisobiy qiymatlarini hisoblaymiz. hosil bo’lgan qiymatlar orqali dvigatelning mexanik xarakteristikasini quramiz. asinxron motorning statik xarakteristikasini hisoblash mc, nm p ip 40 1 44 motorning sinxron tezligini aniqlash: [ayl/min] motorning sinxron burchak tezligi: [rad/s] statik quvvat: [vt] tanlangan dvigatel …](/media/previews/pages/preview_BA7TqYj.webp "emtni boshqarish va energiya samaradorligini oshirish - 1-sahifa")
![motorning kritik momenti: asinxron motorning ishga tushirish toki: [a] [nm] kloss formulasidan foydalanib asinxron motorning tabiiy mexanik xarakteristikasini hisoblash va qurish. s 0,1 0,125 0.3 0.5 0.7 0.9 1 m[nm] 104 107 76 50 37 29 26 ω[rad/s] 282 274 219 157 94 31 0 p≥10 kvt bo’lganligi sababli, qisqartirilgan kloss formulasidan foydalaniladi. burchak tezligini aniqlash [nm] [rad/sek] asinxron motorning tabiiy mexanik xarakteristikasi chastota o’zgartgichini tanlash chastota o’zgartgich-o’zgarmas tokni o’zgaruvchan tokka, chastotani keng diapazonda o’zgartirib beruvchi qurilmadir. mexanizmni texnik talablarini qondirish uchun quyidagi parametrlarga asosan chastota o’zgartgichi tanlanadi: tanlangan chastota o’zgartgich parametrlari: fazalar soni - 3 nominal kuchlanish - 380 v nominal tok - 150 a nominal quvvat - 75 kvt chastotani o’zgarish diapazoni yoki chastota diapazoni u/f=const qonuniyati chastota o’zgartgichli – asinxron motor tizimining statik tavsifini hisoblash va qurish asinxron motorning statik tavsiflarini chastotani o’zgartirib qurilganda qonuniyatni saqlash kerak. u/f=const qonunini saqlash uchun istalgan chastotada kuchlanishni quyidagi formuladan foydalanib …](/media/previews/pages/preview_PSNzb9D.webp "emtni boshqarish va energiya samaradorligini oshirish - 2-sahifa")
![ijalar jadvalga kiritiladi va ular asosida motorni static tavsiflari quriladi. asinxron motorning statik tavsifi yarim o’tkazgichli chastota o’zgartkichini elementlarini hisoblash va tanlash faza kuchlanishi birinchi garmonikasining haqiqiy qiymati: tokning bazaviy qiymati: faza yuklamasi tok qiymati: [a] [a] [v] [v] tcho’–ad tizimining kuch sxemasi tranzistordan oqayotgan maksimal tokning qiymati: itmax=1,048ib=1,048*43 =45,27 ko’priksimon sxemada tranzistordan oqayotgan yig’indi maksimal tokning qiymati: dioddan oqayotgan tok quyidagi formuladan foydalanib aniqlanadi: [a] [a] kondensator kirishidagi tokning haqiqiy qiymati: kondensator sig’imi: [mkf] [a] avtonom invertor tarkibidagi uch fazali ko’priksimon to’g’irlagichning elementlarini hisoblash va tanlash. vintilning o’rtacha tok qiymati: iven = 0,33ibaz= 0,33*43,2=14,25a transformatorning nominal quvvati: st =1,045io’r.inv *e2l =1,045*39,13 *31,76=1304,3 va xulosa biz bu “ elektr mexanik tizimlar va komplekslarni boshqarish fanidan kurs loyihani bajarish davomida elektr mexanik tizimni boshqarish va energiya samaradorlikka erishish usullari bilan tanishib chiqdik. energiya samaradorlikka erishishning eng samarali usuli sifatida tristorli chastota o'zgartgichdan foydalandik. tanlangan motor va chastota o'zgartgich hisobiy parametrlarini hisobladik, …](/media/previews/pages/preview_visRthp.webp "emtni boshqarish va energiya samaradorligini oshirish - 3-sahifa")
Ko'proq o'qimoqchimisiz?
Barcha 26 sahifani Telegram orqali bepul yuklab oling.
To'liq faylni yuklab olish"emtni boshqarish va energiya samaradorligini oshirish" haqida
prezentatsiya powerpoint emtni boshqarish va energiya samaradorligini oshirish reja: 1) kurs loyihasing mazmuni 2) asinxron motorning statik xarakteristikasini hisoblash 3) kloss formulasidan foydalanib asinxron motorning tabiiy mexanik xarakteristikasini hisoblash va qurish. 4) chastota o’zgartgichini tanlash 5) chastota o’zgartgichli – asinxron motor tizimining statik tavsifini hisoblash va qurish 6) yarim o’tkazgichli chastota o’zgartkichini elementlarini hisoblash va tanlash 7) avtonom invertor tarkibidagi uch fazali ko’priksimon to’g’irlagichning elementlarini hisoblash va tanlash. xulosa. foydalangan adabiyotlar. elektr mexanik tizimlari va kompleks boshqarish fanining kurs loyihasini bajarishdan maqsad emt ni boshqarish va energiya samaradorlikka erishish usullari bilan tanishish. e...
Bu fayl PPTX formatida 26 sahifadan iborat (944,3 KB). "emtni boshqarish va energiya samaradorligini oshirish"ni yuklab olish uchun chap tomondagi Telegram tugmasini bosing.
