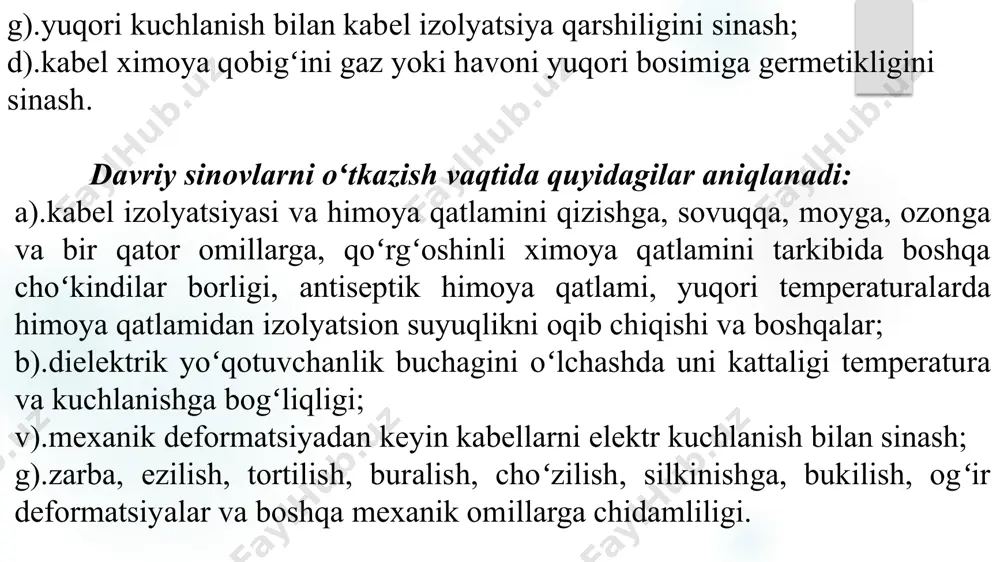

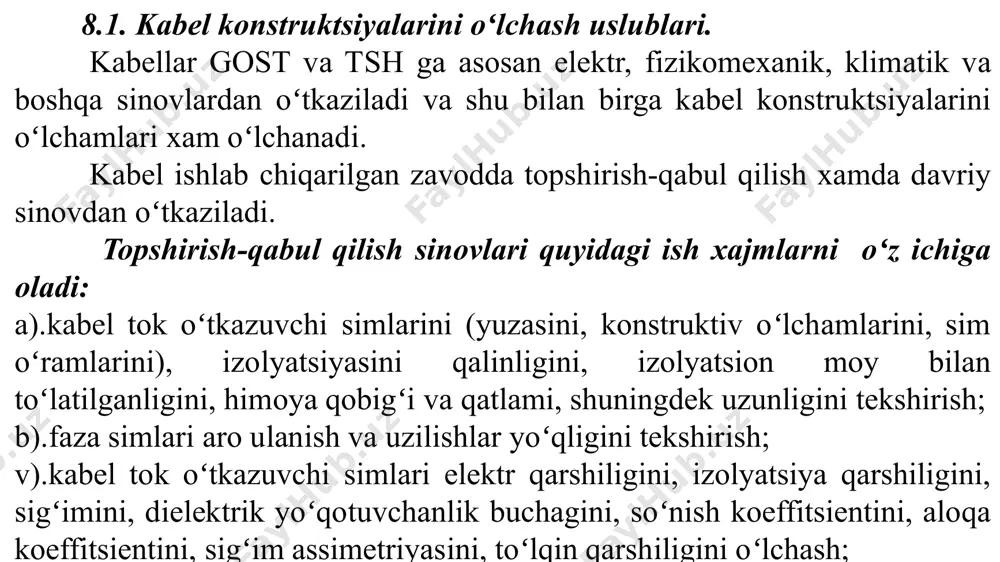

prezentatsiya powerpoint kabel namunalarini tortish kuchi orqali, bukilish va mexanik sinovlarining maxsus usullari. reja: 1. kabel konstruktsiyalarini oʻlchash uslublari. 2. geometrik oʻlchovlarni aniqlash. 3. kabel namunalarini tortish kuchi orqali, bukilishga va mexanik sinovlarining maxsus usullari. 8.1. kabel konstruktsiyalarini oʻlchash uslublari. kabellar gost va tsh ga asosan elektr, fizikomexanik, klimatik va boshqa sinovlardan oʻtkaziladi va shu bilan birga kabel konstruktsiyalarini oʻlchamlari xam oʻlchanadi. kabel ishlab chiqarilgan zavodda topshirish-qabul qilish xamda davriy sinovdan oʻtkaziladi. topshirish-qabul qilish sinovlari quyidagi ish xajmlarni oʻz ichiga oladi: a).kabel tok oʻtkazuvchi simlarini (yuzasini, konstruktiv oʻlchamlarini, sim oʻramlarini), izolyatsiyasini qalinligini, izolyatsion moy bilan toʻlatilganligini, himoya qobigʻi va qatlami, shuningdek uzunligini tekshirish; b).faza simlari aro ulanish va uzilishlar yoʻqligini tekshirish; v).kabel tok oʻtkazuvchi simlari elektr qarshiligini, izolyatsiya qarshiligini, sigʻimini, dielektrik yoʻqotuvchanlik buchagini, soʻnish koeffitsientini, aloqa koeffitsientini, sigʻim assimetriyasini, toʻlqin qarshiligini oʻlchash; g).yuqori kuchlanish bilan kabel izolyatsiya qarshiligini sinash; d).kabel ximoya qobigʻini gaz yoki havoni yuqori bosimiga germetikligini sinash. davriy …

2 / 10

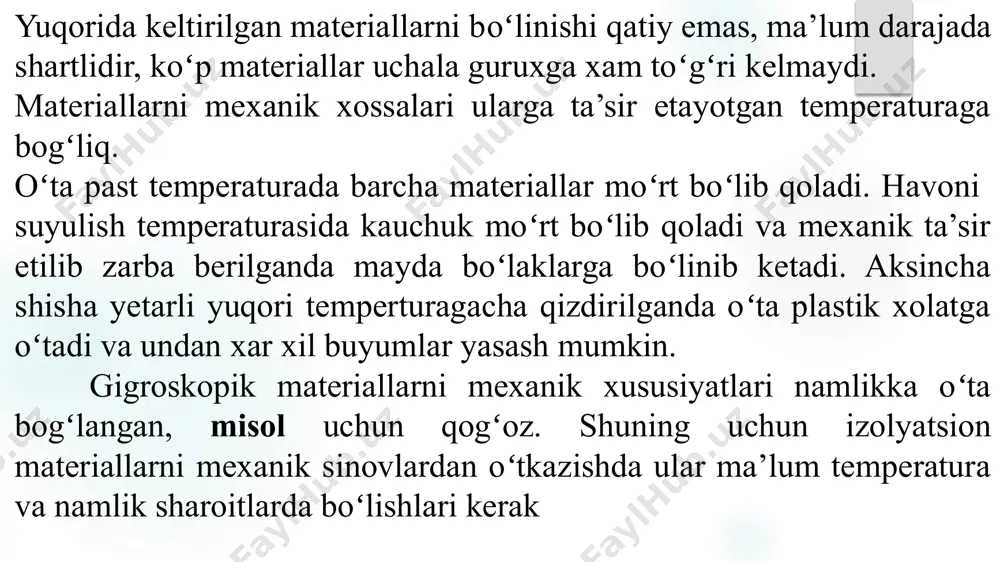

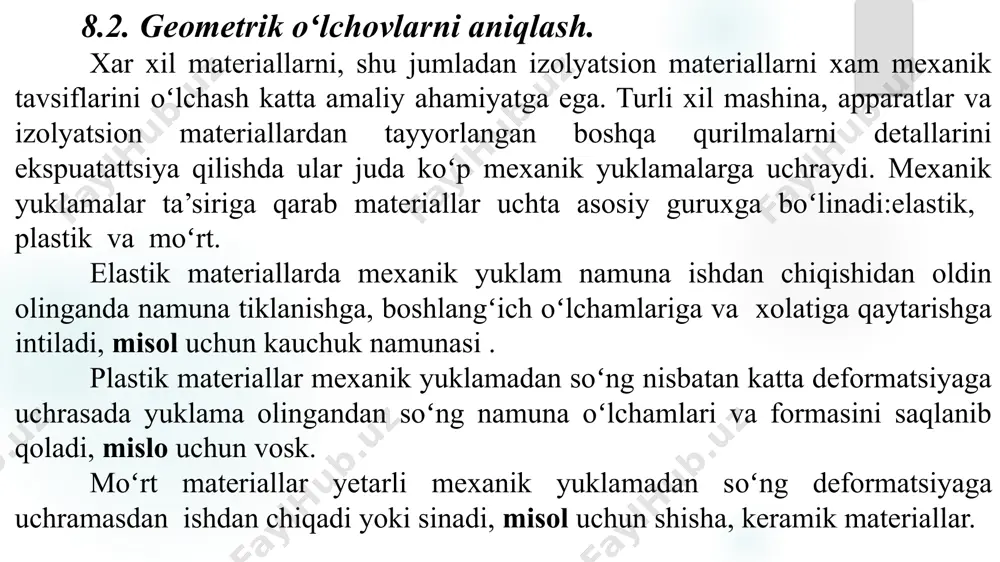

xanik omillarga chidamliligi. 8.2. geometrik oʻlchovlarni aniqlash. xar xil materiallarni, shu jumladan izolyatsion materiallarni xam mexanik tavsiflarini oʻlchash katta amaliy ahamiyatga ega. turli xil mashina, apparatlar va izolyatsion materiallardan tayyorlangan boshqa qurilmalarni detallarini ekspuatattsiya qilishda ular juda koʻp mexanik yuklamalarga uchraydi. mexanik yuklamalar ta’siriga qarab materiallar uchta asosiy guruxga boʻlinadi:elastik, plastik va moʻrt. elastik materiallarda mexanik yuklam namuna ishdan chiqishidan oldin olinganda namuna tiklanishga, boshlangʻich oʻlchamlariga va xolatiga qaytarishga intiladi, misol uchun kauchuk namunasi . plastik materiallar mexanik yuklamadan soʻng nisbatan katta deformatsiyaga uchrasada yuklama olingandan soʻng namuna oʻlchamlari va formasini saqlanib qoladi, mislo uchun vosk. moʻrt materiallar yetarli mexanik yuklamadan soʻng deformatsiyaga uchramasdan ishdan chiqadi yoki sinadi, misol uchun shisha, keramik materiallar. yuqorida keltirilgan materiallarni boʻlinishi qatiy emas, ma’lum darajada shartlidir, koʻp materiallar uchala guruxga xam toʻgʻri kelmaydi. materiallarni mexanik xossalari ularga ta’sir etayotgan temperaturaga bogʻliq. oʻta past temperaturada barcha materiallar moʻrt boʻlib qoladi. havoni suyulish temperaturasida kauchuk moʻrt …

3 / 10

ir etuvchi ya’ni siltab yoki zarba bilan, ushbu xolatlarda izolyatsion material oʻzini qanday tutishi katta axamiyatga ega. yuzasi s boʻlgan material na’munasi asta sekin oʻsuvchi pp - tortuvchi kuch ta’sirida boʻlganda, namunani uzilishini tashkil etuvchi kuch ta’siridagi musaxkamlik chegarasi σ (sigma) quyidagicha aniqlanadi: σ = pp / s tortish kuchini aniqlash bilan bir vaqtda materialni nisbiy uzayishi xam aniqlanadi: λ= (∆ℓ / ℓ)*100 ℓ- namunani boshlangʻich uzunligi yoki qisqichlar orasidagi masofa; ∆ℓ- uzilishdan oldingi uzunlik yoki namunani absolyut uzayishi. ∆ℓ va ℓ bir xil birliklarda oʻlchanishi kerak. izolyatsion materiallarni egilishga musaxkamligi berilayotgan yuklamani tezligini ortishiga bogʻliq. shuning uchun egilishga statik va dinamik sinovlarda musaxkamlik chegarasi aniqlanadi. toʻgʻri toʻrt burchakli izolyatsion material uchun musaxkamlik chegarasi quyidagi formuladan aniqlanadi: σi =1,5(pi l/bh2) (paskal) bu yerda, pi –statik egilishdagi buzuvchi kuch, ( nyuton) l-tagiklar orasidagi masofa, (m) b- izolyatsion material eni, (m) h- izolyatsion material balanligi, (m) statik egilishga sinovlarni oʻtkazishda namunaviy izolyatsion …

4 / 10

ik chegarasi quyidagi formula bilan aniqlanadi: σi = 8 pi ℓ d / π (d4 – d4) pi – namunani eguvchi kuch, (nyuton); ℓ - asoslar orasidagi masofa, (m); d va d – trubkani tashqi va ichki diametri, (m). image6.png image7.png image2.png image3.png image4.png image5.png /docprops/thumbnail.jpeg
