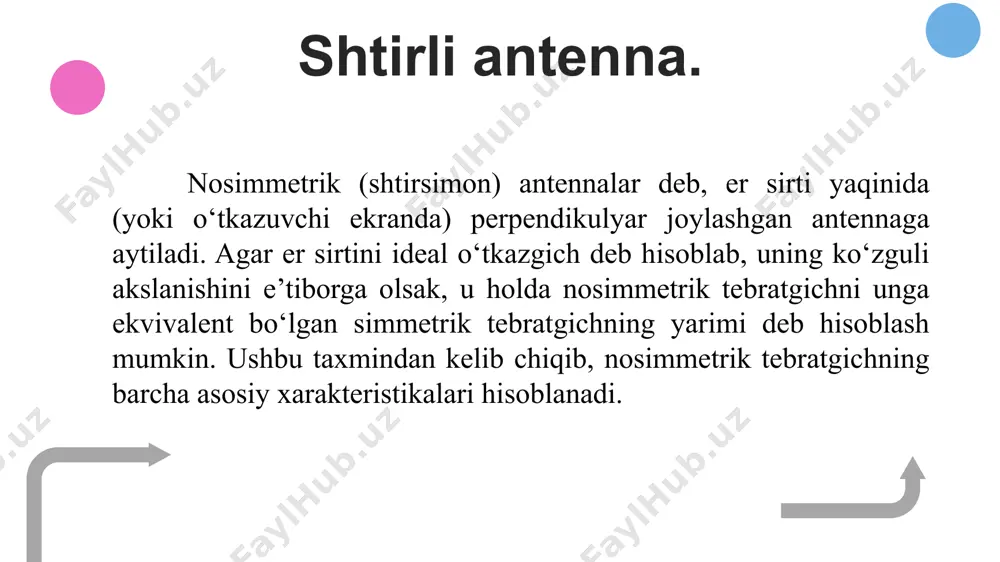

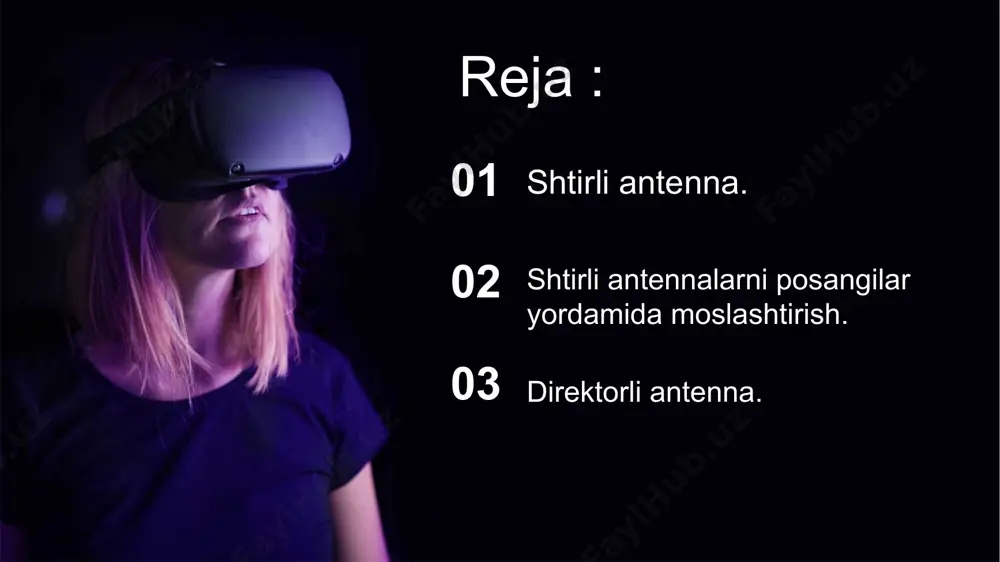

powerpoint presentation mavzu : shtirli antenna. direktorli antenna. 9- ma’ruza reja : 01 shtirli antenna. 02 shtirli antennalarni posangilar yordamida moslashtirish. 03 direktorli antenna. shtirli antenna. nosimmetrik (shtirsimon) antennalar deb, еr sirti yaqinida (yoki o‘tkazuvchi ekranda) perpendikulyar joylashgan antennaga aytiladi. agar еr sirtini ideal o‘tkazgich deb hisoblab, uning ko‘zguli akslanishini e’tiborga olsak, u holda nosimmetrik tebratgichni unga ekvivalent bo‘lgan simmetrik tebratgichning yarimi deb hisoblash mumkin. ushbu taxmindan kelib chiqib, nosimmetrik tebratgichning barcha asosiy xarakteristikalari hisoblanadi. nosimmetrik tebratgichning nurlatish qarshiligi ekvivalent simmetrik tebratgichga nisbatan ikki marta kam, sababi, bir xil toklarda nomsimmetrik tebratgich ikki marta kam quvvatni nurlatadi. nosimmetrik tebratgichning kirish qarshiligi ekvivalent simmetrik tebratgichga nisbatan ikki marta kam, sababi, bir xildagi tok manbalaridan ta’minlanganda nomsimmetrik tebratgichning manba kuchlanishi ikki marta kam. nosimmetrik tebratgichning yo‘naltirilganlik ta’sir koeffitsienti ( shuningdek, kuchaytirish koeffitsienti) ekvivalent simmetrik tebratgichga nisbatan ikki marta katta. sababi, bir xildagi nurlatish quvvatida nosimmetrik tebratgich ikki marta katta bo‘lgan quvvat zichligini …

2 / 14

ilar yordamida moslashtirish. option b ideal shtirning qarshiligi 36 om bo‘lgan ushbu holat uchun, chorak to‘lqinli transformatorning to‘lqin qarshiligi 50 om, kabelning qarshiligi 75 om bo‘lishi kerak. ammo moslashtirishning bu usulida o‘ziga yarasha bir qancha noqulayliklar mavjud: to‘lqin qarshiliklari har xil bo‘lgan ikki turdagi kabel talab etiladi; kabel izolyatsiyasining dielektrik doimiysining aniq qiymati har doim ham ma’lum bo‘lmaganligi sababli, aniq chorak to‘lqinga transformatorni yasash mushkul va bunning natijasida antenna tizimida albatta nomosliklar yuzaga keladi; yuqori sifatli tayanch izolyator talab etiladi. agar antenna avtomobil tomida yoki harakatdagi ob’ektning metall sirtida joylashgan bo‘lsa, antennani fider bilan moslashtirish posangilarning og‘ish burchagi yordamida hosil qilinadi. bunda, to‘lqin qarshiligi 50 om bo‘lgan kabel uchun posangilar shtirga nisbatan 1350, 75 omlik kabel uchun 1800 burchak ostida joylashtiriladi . you can simply impress your audience and add a unique zing and appeal to your presentations. your text here shtirli antennalarni posangilar yordamida moslashtirish ko‘chma hamda harakatdagi si-bi …

3 / 14

fatida ilmoqsimon shuntli tebratgichlardan foydaniladi. passiv tebratgich aktiv tebratgichga nisbatan maksimal nurlanish yo‘nalishiga qarama-qarshi bo‘lgan yo‘nalishda joylashgan bo‘lib reflektor deb nomlanadi. «reflektor» - qaytarish degan ma’noni anglatadi. aktiv tebratkichning oldida joylashgan passiv tebratkichlar direktorlar deb ataladi. “direktor” – yo‘naltirurchi, boshqaruvchi degan ma’noni anglatadi. berilgan tebratkichlar tizimi reflektordan direktorga tomon yo‘naltirilgan nurlanishni ta’minlaydi. ko‘p elementli direktorli antenna direktorli antenna o‘zida yugurma to‘lqin antennalari prinsipi bo‘yicha qo‘zg‘aluvchi chiziqli tebratkichlarni mujassamlashtiradi. odatda faqat bitta reflektordan foydaniladi, chunki ularning soni antennaning nurlatishiga deyarli ta’sir ko‘rsatmaydi. content here direktorli antennalarning afzalliklari ularni ta’minlash sxemalarini va konstruksiyalarini qurishdagi oddiylik, o‘lchamlarini kichikligi bilan bog‘liq. kamchiligi esa, tebratkichlarni va ular orasidagi masofani tanlashdagi qiyinchilikdan iborat. direktorli antennalarning tor polosali bo‘lishiga sabab, bu kabi antennalarning yo‘nalganligi ko‘p holatlarda chastotaga bog‘liq bo‘lgan faza munosabatlari bilan ifodalanadi. get a modern powerpoint presentation that is beautifully designed. contents get a modern powerpoint presentation that is beautifully designed. contents 01 02 03 04 …

4 / 14

5 / 14

Хотите читать дальше?

Скачайте все 14 страниц бесплатно через Telegram.

Скачать полный файл

О "shtirliantenna"

powerpoint presentation mavzu : shtirli antenna. direktorli antenna. 9- ma’ruza reja : 01 shtirli antenna. 02 shtirli antennalarni posangilar yordamida moslashtirish. 03 direktorli antenna. shtirli antenna. nosimmetrik (shtirsimon) antennalar deb, еr sirti yaqinida (yoki o‘tkazuvchi ekranda) perpendikulyar joylashgan antennaga aytiladi. agar еr sirtini ideal o‘tkazgich deb hisoblab, uning ko‘zguli akslanishini e’tiborga olsak, u holda nosimmetrik tebratgichni unga ekvivalent bo‘lgan simmetrik tebratgichning yarimi deb hisoblash mumkin. ushbu taxmindan kelib chiqib, nosimmetrik tebratgichning barcha asosiy xarakteristikalari hisoblanadi. nosimmetrik tebratgichning nurlatish qarshiligi ekvivalent simmetrik tebratgichga nisbatan ikki marta kam, sababi, bir xil toklarda nomsimmetrik tebratgich...
