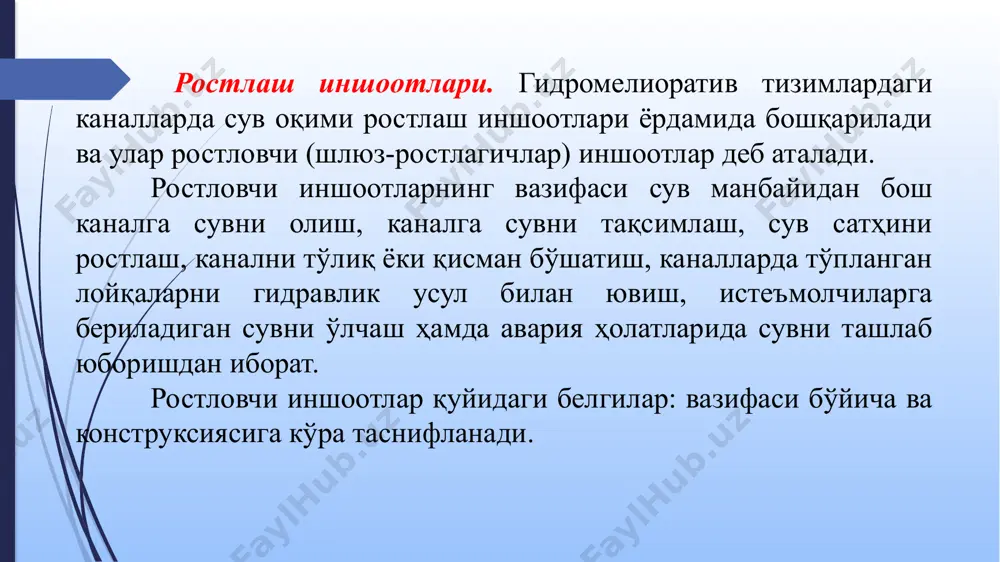

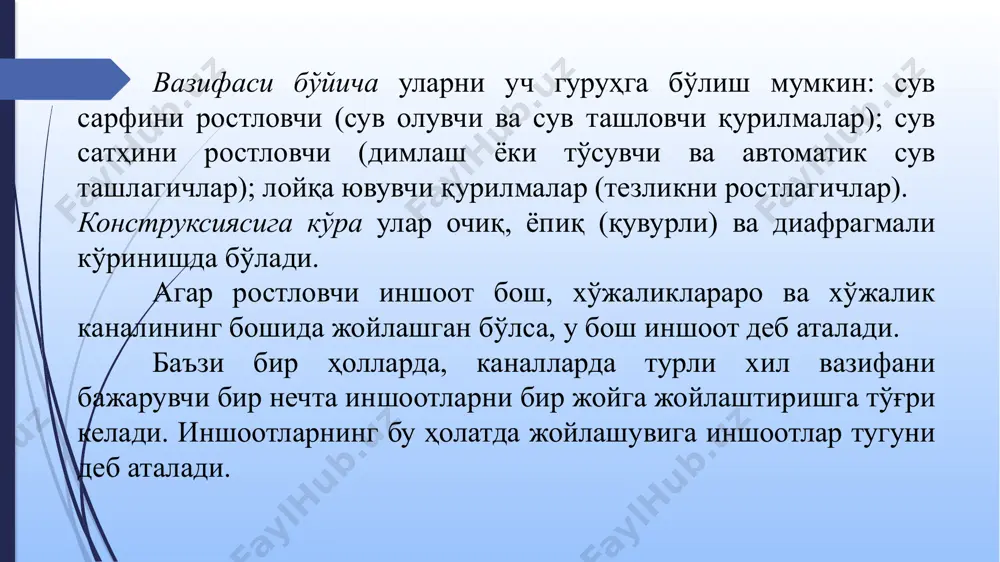

презентация powerpoint ростлаш иншоотлари. режа: 1.ростловчи иншоотлар 2.ростловчи иншоотлар қурилмасининг хусусиятлари ва улар учун ишлатиладиган ашёлар. 3.қирғоқни мустахкамловчи қопламалар қурилмаси. 414 розанов -2 ростлаш иншоотлари. гидромелиоратив тизимлардаги каналларда сув оқими ростлаш иншоотлари ёрдамида бошқарилади ва улар ростловчи (шлюз-ростлагичлар) иншоотлар деб аталади. ростловчи иншоотларнинг вазифаси сув манбайидан бош каналга сувни олиш, каналга сувни тақсимлаш, сув сатҳини ростлаш, канални тўлиқ ёки қисман бўшатиш, каналларда тўпланган лойқаларни гидравлик усул билан ювиш, истеъмолчиларга бериладиган сувни ўлчаш ҳамда авария ҳолатларида сувни ташлаб юборишдан иборат. ростловчи иншоотлар қуйидаги белгилар: вазифаси бўйича ва конструксиясига кўра таснифланади. вазифаси бўйича уларни уч гуруҳга бўлиш мумкин: сув сарфини ростловчи (сув олувчи ва сув ташловчи қурилмалар); сув сатҳини ростловчи (димлаш ёки тўсувчи ва автоматик сув ташлагичлар); лойқа ювувчи қурилмалар (тезликни ростлагичлар). конструксиясига кўра улар очиқ, ёпиқ (қувурли) ва диафрагмали кўринишда бўлади. aгар ростловчи иншоот бош, хўжаликлараро ва хўжалик каналининг бошида жойлашган бўлса, у бош иншоот деб аталади. баъзи бир ҳолларда, каналларда …

2 / 19

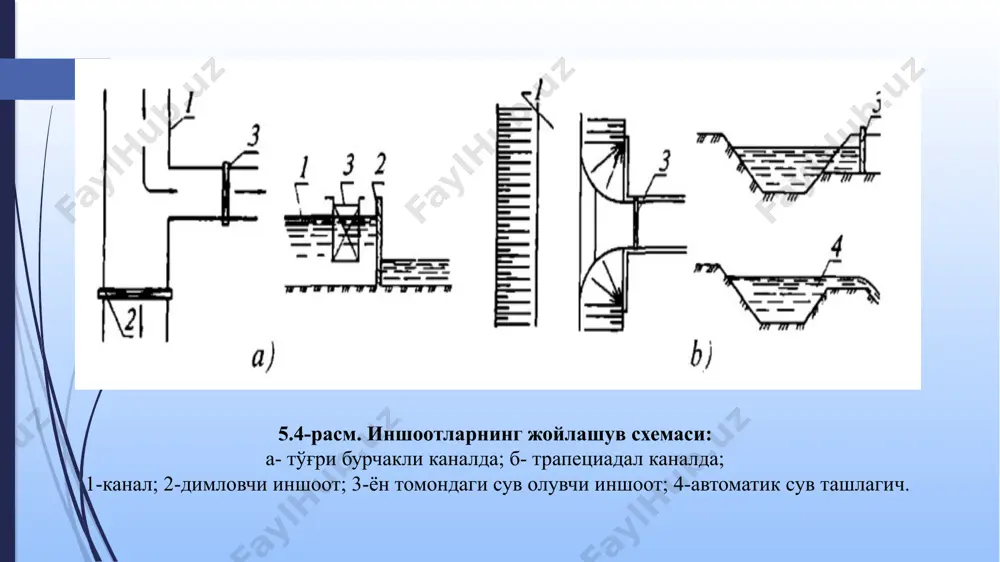

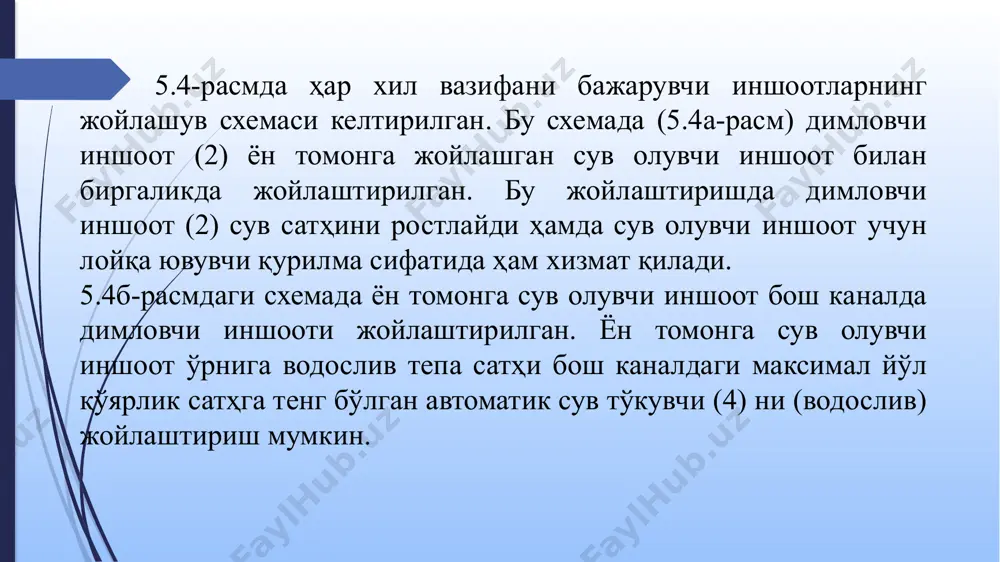

. 5.4-расм. иншоотларнинг жойлашув схемаси: а- тўғри бурчакли каналда; б- трапециадал каналда; 1-канал; 2-димловчи иншоот; 3-ён томондаги сув олувчи иншоот; 4-автоматик сув ташлагич. суғориш каналларида гидротехника иншоотларини жойлаштириш тақсимловчи (тарқатувчи) ва сув чиқариш жойларида берилаётган сувни ўлчаш, тизим бўйича сувни режали тақсимлашни қўллаш имкониятларини, шунингдек, тизимдаги каналлар ва иншоотларнинг айрим қисмларини тўхтатиб қўйишни таъминлаши керак. каналлардаги иншоотларни лойиҳалашда сув олиш жойидан каналнинг энг узоқдаги нуқтасигача сув исрофи мумкин қадар камайтириш ва энг қисқа муддат ичида етказишни таъминлашни, суғориш каналлари ва иншоотларини (зарурат пайдо бўлганда) гидроенергетика, кема қатнови ва сув таъминоти мақсадларида фойдаланишни назарда тутиш лозим. тармоқдаги иншоотлардан фойдаланиш (эксплуатация), унга хизмат кўрсатиш (тозалаш, таъмирлаш, текшириш), каналлар ва иншоотларни таъмирлаш ишларини максимал даражада механизациялаштириш учун қулай бўлиши керак. дарё ўзанини ростлаш ва сув оқимини бошқариш учун ростловчи (тўғрилаш) иншоотлари қўлланилади. ушбу иншоотлар мамлакатимиз ва хорижнинг турли минтақаларининг табиий-иқлим шароитларини ҳисобга олган ҳолда улардан фойдаланиш тарихини акс еттирувчи кўп хилма-хил конструкциялар ва …

3 / 19

розияга етарлича қаршиликка ега бўлиш керак. уларга заминнинг турли деформацияларига мослашишга (уларга ергашиш) иншоотнинг мустаҳкамлигини ва қирғоқларни ерозиядан ҳимоя қилиш учун унга юкланган функцияларни бажариш қобилиятини бузмасдан мослашувчанликка ега бўлиш. ростловчи иншоотларни қуриш ва таъмирлаш ҳам осон бўлиши керак. конструкциянинг эрозияга қаршилиги рухсат этилган тортиш кучи s = 𝜌ghj (𝜌 - сув зичлиги; g - эркин тортишиш тезлашиши; h - оқим чуқурлиги; j - оқим қиялиги) ёки оқимнинг рухсат этилган тезлиги v. иншоотга материалларни алоҳида блокли (тошлар, габионлар, фашиналар) жойлашиши, конструкциянинг мослашувчанлигини таъминлайди, шунинг учун замин ювилган тақдирда конструкция осонгина деформацияланади ва ҳосил бўлган бўшлиқларни тўлдиради. 2. ростловчи иншоотлар учун материаллар. ростловчи (тўғриловчи) ишлар учун асосий материаллар. ростловчи иншоотлар узунликка эга бўлиб, катта миқдордаги материалларни талаб қилади, шунинг учун улар иложи борича арзон маҳаллий ёки импорт қилинадиган материаллардан барпо этилади. ростловчи ишлар учун турли хил қурилиш материаллар қўлланилади: 1) барча жинсларнинг юмалоқ ёки йиртилган тошлар (сувда осонгина вайрон бўладиган ва …

4 / 19

аклида ишлатиладиган металл. ростловчи иншоотлар махсус (мураккаб) материаллари ва элементлари. фашинлар (немисча faschine - новдалар дастаси, бир даста) - бу 2-3 см диаметрли, тугунлар билан боғланган (тудаларни тўқиш учун хизмат қиладиган ингичка янги кесилган новдалар) ёки 3-4 мм диаметрли юмшоқ сим билан боғланган янги кесилган қаттиқ дарахт шохлари (30.1-расм). фашинларни ишлаб чиқариш катта қўл меҳнати харажатларини талаб қилади ва амалда механизациялаш учун ўзини оқламайди, шунинг учун бундай композит материаллар хозирги пайитда камроқ қўлланилади. оғир фашиналар - узунлиги 4-6 м ва қалинлиги 1 м гача бўлган, сим билан боғланган тош билан тўлдирилган новдалар боғламлари. 30- расм. фашина: а – бир дастали; б – икки хафтали; в - оғир (тош билан тўлдирилган) фашинли ва майда новдали тушаклар. майда новдали тушаклар - бу майда новдалардан тўқилган, одатдагидек бир-бирига ётқизилган, майда новдалари юқоридан ва пастдан тушак ичидан ўтадиган арқонлар билан маҳкамланган гиламдир. майда новдали тушакларнинг қалинлиги 0,45-0,8 м. фашина тушаклари майда новдали тушаклардан фарқ …

5 / 19

ш ва фунтнинг ерозияси таъсирида ечкилар оёқлари фунтга чўктирилади, бу еса сипай иншоотининг янада барқарорлигини таъминлайди. 30.2-расм. сипай 14 симли тўрлар ва тўрли конструкциялар турли хил қопламалар, тўсиқлар ва тўр конструкцияларини шакллантириш учун ишлатилади. тўрлар диаметри 2-4 мм бўлган цинкланган симдан, улар ичига юкланган тошнинг йириклигига (одатда шағал ёки чақиқ тош) ёки уларни қоплайдиган фунтга қараб 10-17 мм, кўпинча 60-120 мм ўлчамдаги ҳужайралар билан тўқилади. сўнгги пайтларда дарёлардаги йирик чўкиндиларни, чўкмалар ва бошқаларни ушлаб туриш, шунингдек, сел оқимларига қарши курашиш учун юқори мустаҳкам пўлат симли тўрлардан фойдаланилади. габионлар (италянча gabbione - катта қафас) - олти қиррали ҳужайрали, икки марта буралган цинкланган металл тўрдан ясалган тош билан тўлдирилган идишлар бўлиб, ҳозирги пайитда енг кўп ишлатиладиган конструкциялардан бири. баландлиги 0,5-1 м, кенглиги 0,5-2 м, узунлиги 1,5-4 м (30.3-расм) бўлган қути шаклидаги габионлар (қутилар) ишлаб чиқарилади, улар қурилиш майдончасида алоҳида қисмлардан йиғилади ва шағал ёки чақиқ тош билан тўлдирилади. 30.3- расм. габионлар: а …
