1 / 15

2- m a ‘ r u z a mavzu: gruntlar va ularni fizik ko’rsatkichlari ma’ruza rejasi: 2.1 asosiy aniqliklar va tushunchalar. 2.2 asosiy fizik xossalarini aniqlash. 2.3 xosilaviy xossalarini aniqlash. 2.4 gruntlarda suvni ko’rinishi va ularni xossalari. tayanch iboralar: asosiy, xosilaviy, donadorligi, zichligi, solishtirma og’irligi,namlik, kuyi chegara, yuqori chegara namligi, g’ovaklik, g’ovakdorlik koeffitsienti, suv shimuvchanligi, namlik darajasi, elastikligi, qayshqoqligi, sizuvchanlik, gradient, sizish tezligi, darsi qonuni. 12-ma’ruza mavzu: ustun va osma qoziqlar hisoblashga oid usullar. reja: 12.1.qoziqli poydevorlarni loyihalash asoslari. ustun qoziqli poydevorlarni xisoblash yakka ustun qoziqlarning yuk ko’tarish qobiliyatini izlashdan iborat bo’ladi.unda qoqma ustun qoziqlar va osma ustun qoziqlar aloxida qaraladi.ustun qoziqlar materialining mustaxkamligi bo’yicha xisoblanadi.ustun qoziqli poydevorlarni loyixalashda quyidagi asosiy talablar bajarilishi kerak.1.inshootdan tushayotgan kuchlar imkoniyati boricha poydevor ustun qoziqlari bo’yicha teng tarqalsin; 2.poydevordagi eng ko’p kuchni qabul qiluvchi ustun qoziqqa beriladigan ta’sir miqdori uning xisobiy qarshiligidan oshmasligi kerak. • 12.1-rasm.ustun qoziqli poydevorning plani va ko’ndalang kesim yuzasi. • …

2 / 15

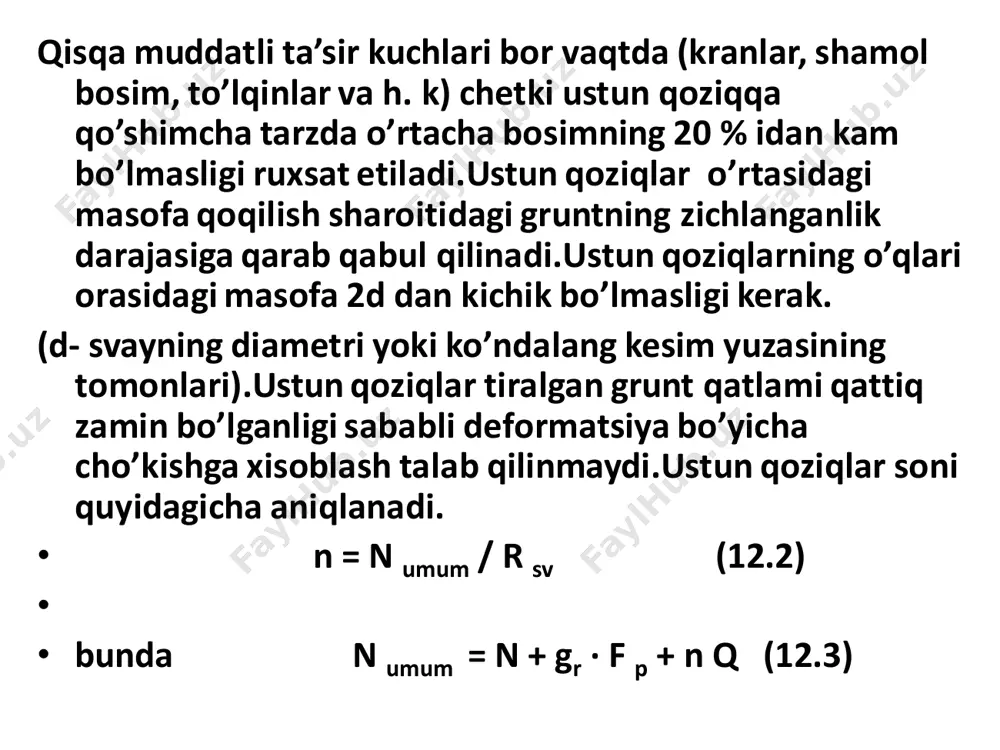

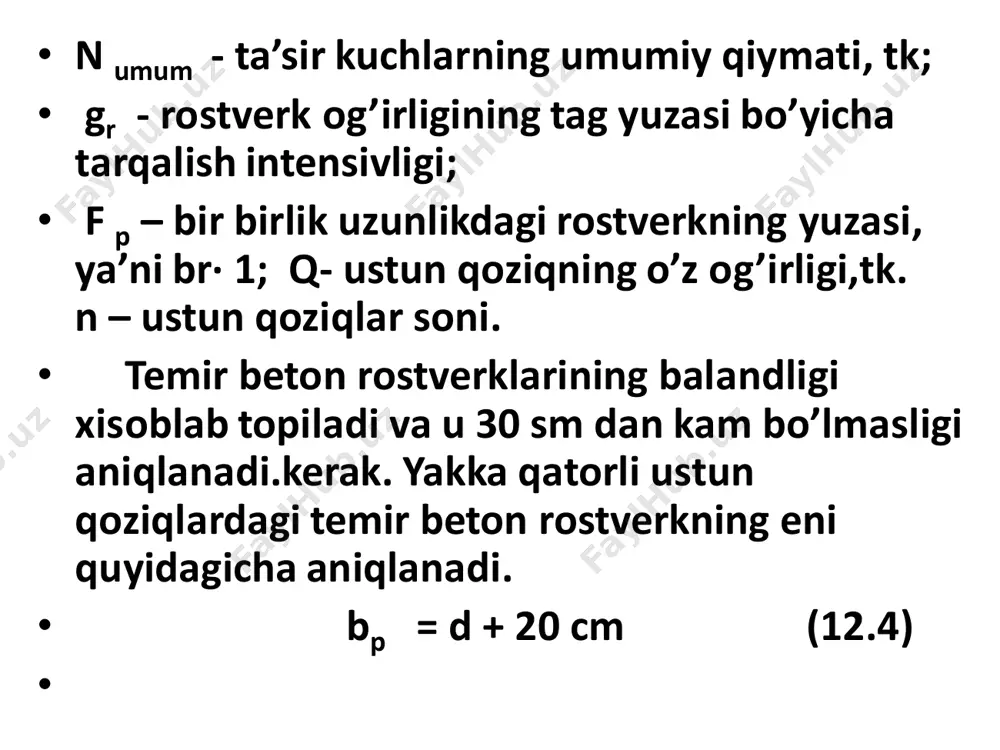

a muddatli ta’sir kuchlari bor vaqtda (kranlar, shamol bosim, to’lqinlar va h. k) chetki ustun qoziqqa qo’shimcha tarzda o’rtacha bosimning 20 % idan kam bo’lmasligi ruxsat etiladi.ustun qoziqlar o’rtasidagi masofa qoqilish sharoitidagi gruntning zichlanganlik darajasiga qarab qabul qilinadi.ustun qoziqlarning o’qlari orasidagi masofa 2d dan kichik bo’lmasligi kerak. (d- svayning diametri yoki ko’ndalang kesim yuzasining tomonlari).ustun qoziqlar tiralgan grunt qatlami qattiq zamin bo’lganligi sababli deformatsiya bo’yicha cho’kishga xisoblash talab qilinmaydi.ustun qoziqlar soni quyidagicha aniqlanadi. • n = n umum / r sv (12.2) • • bunda n umum = n + gr ∙ f p + n q (12.3) • n umum - ta’sir kuchlarning umumiy qiymati, tk; • gr - rostverk og’irligining tag yuzasi bo’yicha tarqalish intensivligi; • f p – bir birlik uzunlikdagi rostverkning yuzasi, ya’ni br∙ 1; q- ustun qoziqning o’z og’irligi,tk. n – ustun qoziqlar soni. • temir beton rostverklarining balandligi xisoblab topiladi va u 30 sm …

3 / 15

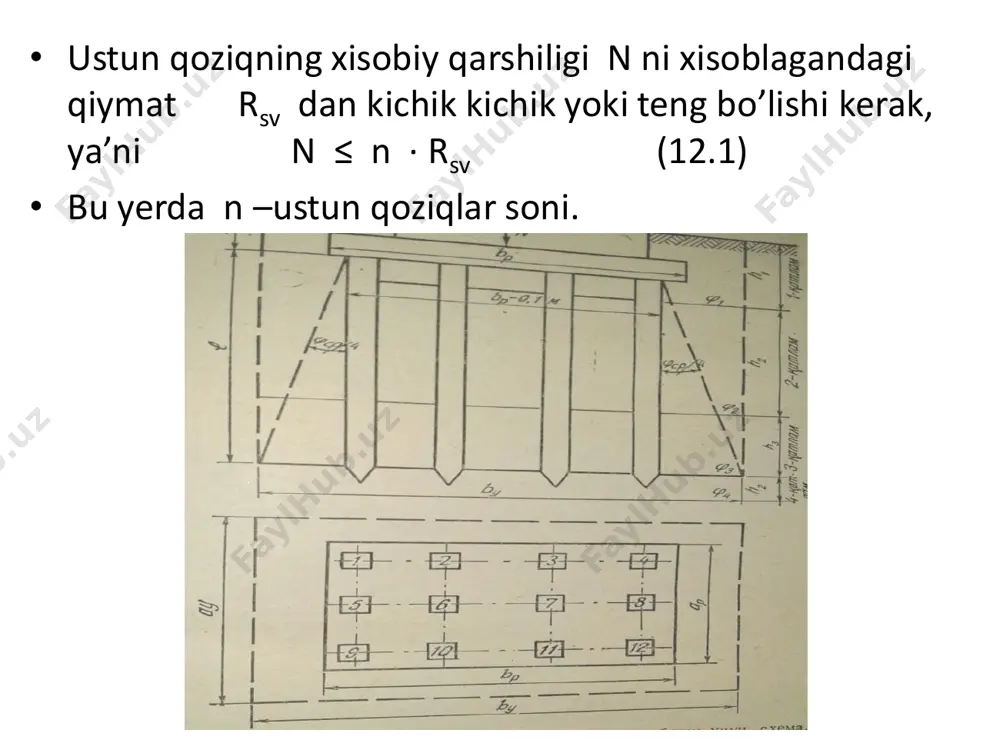

armaturasining uzunligi 25 sm dan kam bo’lmasligi kerak. • b ) gorizontal kuchga ishlovchi ustun qoziqli poydevorlarda esa rostverkka kirib turishi 10 sm, ish armaturasining chiqib turishi 40 sm dan kam bo’lmasligi kerak. • ko’p qatorli ustun ustun qoziqlar ustiga plita – rostverk o’rnatiladi. • osma ustun qoziqlardan tashkil topgan poydevorlar zamini deformatsiya bo’yicha (cho’kishi) xisoblanadi.1.tepadan- gruntning tekislangan maydoni bilan; yonlaridan- tik tekisliklar bilan; pastdan- ustun qoziqlarning o’tkir uchlaridan o’tkan tekislik bilan. • 12.2-rasm.ustun qoziqlarning rostverk ostida tarqalishi. • shartli poydevorning pastki eni quyidagicha topiladi. • chekka ustun qoziqlar tashqi tomonining rostverk tag yuzasi bilan kesishgan ikki nuqtasidan burchak ostida qiya tushirilgan chiziqlarni , ustun qoziqlarning o’tkir uchlaridan o’tkan gorizont chizig’i bilan kesishgan nuqtalar oralig’i bu qabul qilinadi. • bu = brn + 2 l ∙tg / ᵠo’r/4 (12.6) • bu yerda bu –shartli poydevorning eni, m; • brch - rostverk ostida joylashgan ko’p qatorli ustun qoziqlarning eng chekkadagilarning tashqi …

4 / 15

- shartli massivning tag yuzasi va qarshilik momenti; • r –ustun qoziqli poydevorlar tag yuzasi tekisligida zamin gruntining xisobiy qarshiligi, tk / m2. • ustun qoziqli poydevorlarning xisoblash natijasida olingan cho’kishi loyixada berilgan ruxsat etilgan cho’kishdan ko’p bo’lmasligi kerak. • markaziy ta’sir etuvchi kuch qo’yilgan ustun qoziqlarning yuk ko’tarish qobiliyati quyidagicha aniqlanadi. • a ) yog’och ustun qoziqlar uchun: • r ≤ m ∙ f ∙ ryo (12.9) • bu yerda r – ustun qoziqning xisobiy qarshiligi; • f – ustun qoziq ko’ndalang kesimining yuzi; • ryo – yog’ochning bo’ylama siqilishga qarshiligi; • m- ustun qoziqning ishlash sharoitini va gruntning bir jinsligini ifodalovchi koeffitsient. • b) yaxlit – temir beton ustun qoziqlar uchun; • r ≤ m ( 0,7 ∙ r28 ∙ fb +rt ∙ fb ) (12.10) • bu yerda 0,7 r28 – beton markasi; • rt – ustun qoziqda ishlatiladigan armaturaning oquvchanlik chegarasi; • fa , fb – …

5 / 15

sining uzunligi necha sm dan kam bo’lmasligi kerak? •
