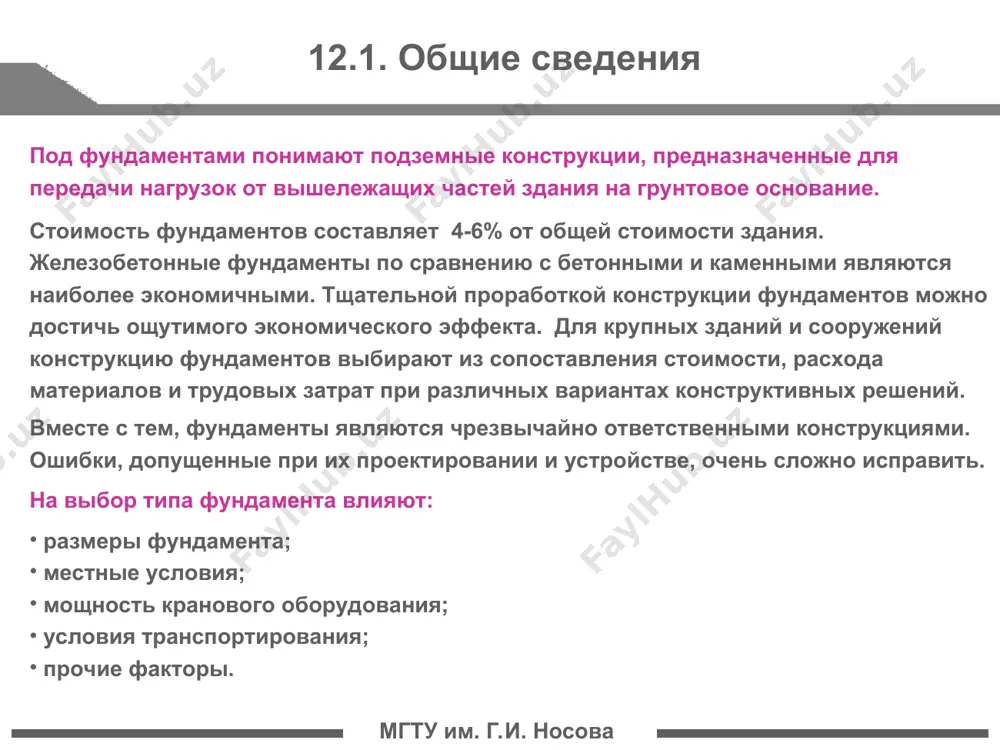

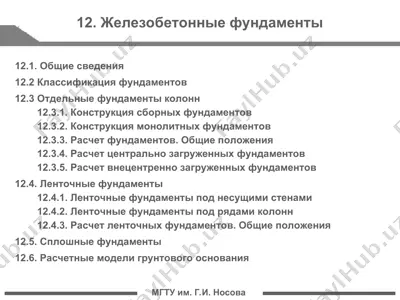

12. jelezobetonnie fundamenti. str. * mgtu im. g.i. nosova 12. jelezobetonnie fundamenti 12.1. obshie svedeniya 12.2 klassifikatsiya fundamentov 12.3 otdelnie fundamenti kolonn 12.3.1. konstruktsiya sbornix fundamentov 12.3.2. konstruktsiya monolitnix fundamentov 12.3.3. raschet fundamentov. obshie polojeniya 12.3.4. raschet tsentralno zagrujennix fundamentov 12.3.5. raschet vnetsentrenno zagrujennix fundamentov 12.4. lentochnie fundamenti 12.4.1. lentochnie fundamenti pod nesushimi stenami 12.4.2. lentochnie fundamenti pod ryadami kolonn 12.4.3. raschet lentochnix fundamentov. obshie polojeniya 12.5. sploshnie fundamenti 12.6. raschetnie modeli gruntovogo osnovaniya mgtu im. g.i. nosova str. * mgtu im. g.i. nosova 12.1. obshie svedeniya pod fundamentami ponimayut podzemnie konstruktsii, prednaznachennie dlya peredachi nagruzok ot vishelejashix chastey zdaniya na gruntovoe osnovanie. stoimost fundamentov sostavlyaet 4-6% ot obshey stoimosti zdaniya. jelezobetonnie fundamenti po sravneniyu s betonnimi i kamennimi yavlyayutsya naibolee ekonomichnimi. tshatelnoy prorabotkoy konstruktsii fundamentov mojno dostich oshutimogo ekonomicheskogo effekta. dlya krupnix zdaniy i soorujeniy konstruktsiyu fundamentov vibirayut iz sopostavleniya stoimosti, rasxoda materialov i trudovix zatrat pri razlichnix variantax …

2 / 46

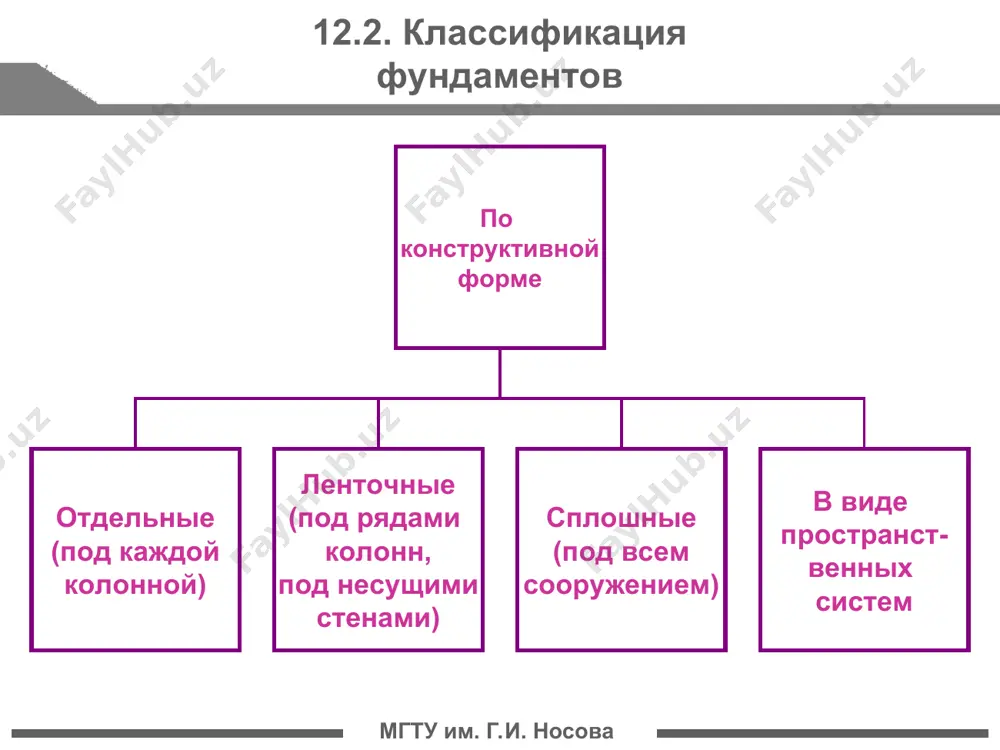

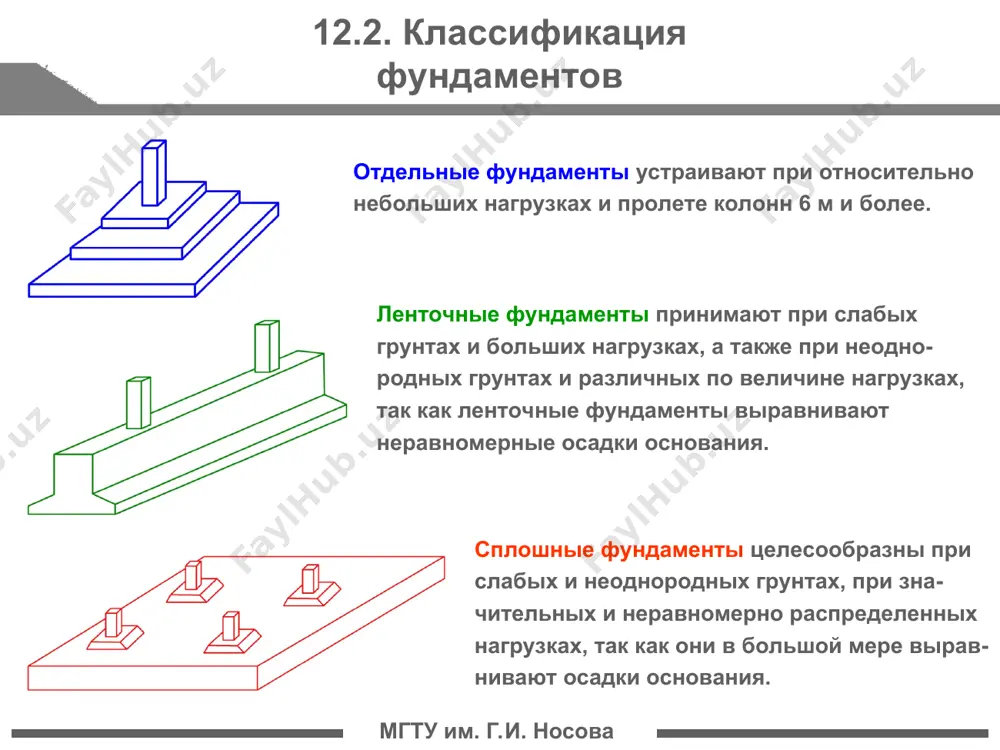

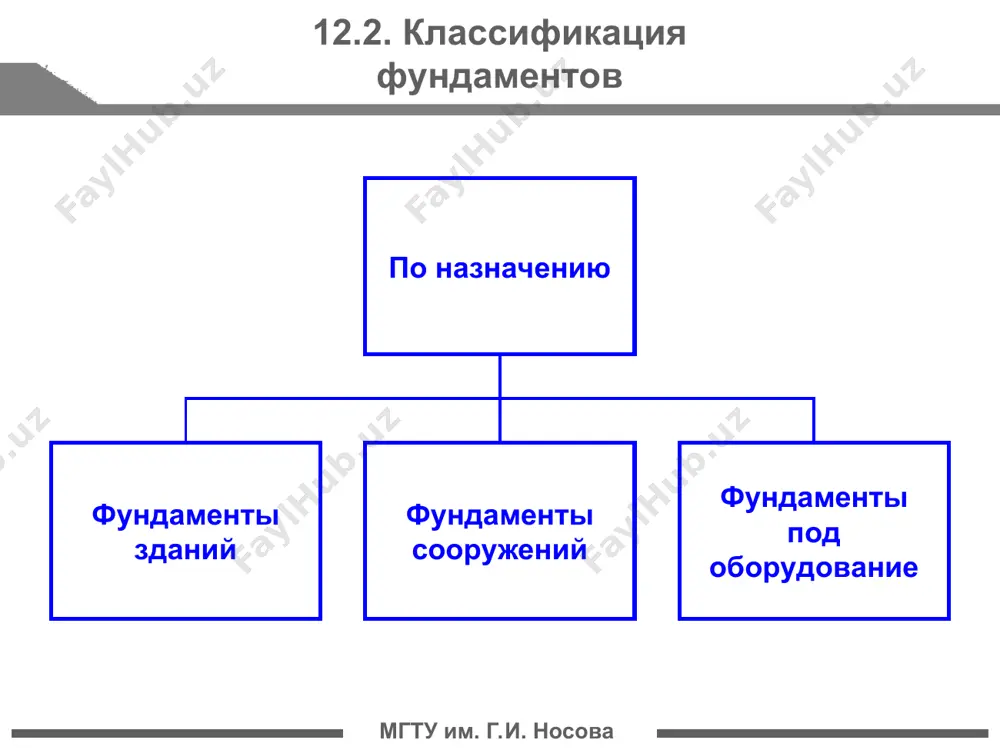

, pod nesushimi stenami) sploshnie (pod vsem soorujeniem) v vide prostranst- vennix sistem mgtu im. g.i. nosova str. * mgtu im. g.i. nosova otdelnie fundamenti ustraivayut pri otnositelno nebolshix nagruzkax i prolete kolonn 6 m i bolee. lentochnie fundamenti prinimayut pri slabix gruntax i bolshix nagruzkax, a takje pri neodno- rodnix gruntax i razlichnix po velichine nagruzkax, tak kak lentochnie fundamenti viravnivayut neravnomernie osadki osnovaniya. sploshnie fundamenti tselesoobrazni pri slabix i neodnorodnix gruntax, pri zna- chitelnix i neravnomerno raspredelennix nagruzkax, tak kak oni v bolshoy mere virav- nivayut osadki osnovaniya. 12.2. klassifikatsiya fundamentov mgtu im. g.i. nosova str. * mgtu im. g.i. nosova 12.2. klassifikatsiya fundamentov po xarakteru raboti i usloviyam vipolneniya fundamenti melkogo zalojeniya fundamenti glubokogo zalojeniya (svaynie fundamenti) mgtu im. g.i. nosova str. * mgtu im. g.i. nosova 12.2. klassifikatsiya fundamentov texniko-ekonomicheskoe sravnenie pokazivaet, chto stoimost monolitnix funda- mentov, kak pravilo, nije stoimosti sbornix. primenenie sbornix otdelno stoyashix …

3 / 46

. minimalnuyu tolshinu zashitnogo sloya armaturi prinimayut 40 mm. esli pod fundamentom net betonnoy podgotovki, to zashitniy sloy delayut ne menee 70 mm. mgtu im. g.i. nosova str. * mgtu im. g.i. nosova sostavnie jelezobetonnie fundamenti: 1 – podkolonnik; 2 – fundamentnaya plita tselnaya; 3 – to je blochnaya; 4 – podkolonnie bloki. sbornie fundamenti bolshix razmerov vipolnyayut sostavnimi iz neskolkix montajnix blokov. na nix rasxoduetsya bolshe materialov, chem na tselnie. pri znachitelnix momentax i gorizontalnix rasporax bloki sostavnix funda- mentov soedinyayut mejdu soboy svarkoy vipuskov, ankerov, zakladnix detaley i t.p. 12.3.1. konstruktsiya sbornix fundamentov mgtu im. g.i. nosova str. * mgtu im. g.i. nosova 12.3.1. konstruktsiya sbornix fundamentov pri proektirovanii fundamentov sleduet naz- nachat glubinu stakana dlya odinochnix kolonn ne menee bolshego razmera secheniya kolonni hc (dlya vnetsentrenno - nagrujennix kolonn – ne menee 1,5∙hc), a dlya dvuxvetvevix kolonn – ne menee 0,5∙hs, gde hs - razmer bolshey storoni …

4 / 46

ndamentax prinyati: udlinenniy podkolonnik, armirovanniy prostran- stvennim karkasom; fundamentnaya plita s otnosheniem razmera vileta k tolshine do 1:2, armirovannaya dvoynoy svarnoy setkoy; visoko razmeshenniy armirovanniy podkolonnik. dlya svyazi s monolitnoy kolonnoy iz fundamenta vi- puskayut armaturu s ploshadyu secheniya, ravnoy raschet- nomu secheniyu armaturi kolonni u obreza fundamenta. dlina vipuskov iz fundamentov doljna bit dosta- tochnoy dlya ustroystva stika armaturi soglasno su- shestvuyushim trebovaniyam. stiki vipuskov delayut vishe urovnya pola. konstruktsiya stika doljna bit udobnoy dlya montaja i svarki. mgtu im. g.i. nosova * 150 str. * mgtu im. g.i. nosova 12.3.2. konstruktsiya monolitnix fundamentov komponovka fundamenta zavisit ot ego visoti. fundamenti proektiruyut odno-, dvux- i trexstupenchatimi i ne bolee. sushestvuyut sleduyushie rekomendatsii po naznacheniyu visoti stupeney: pri visote fundamenta h45sm – odnu stupen; pri 45 90sm – tri stupeni. razmeri stupeney po visote sleduet naznachat kratnimi 150 mm, v plane – kratnimi 100 mm (rekomenduetsya – 300 mm v …

5 / 46

ov a300, a400 i a500 s minimalnim diametrom 10 mm pri shirine podoshvi fundamenta do 3 m i 12 mm – pri bolshey shirine. setki ustanavlivayut s zashitnim sloem 4070 mm. obshee kolichestvo sterjney i ix diametr v kajdom napravlenii opredelyayutsya po raschetu; pri etom shag sterjney rekomen- duetsya prinimat, v predelax 100200 mm. monolitnie fundamenti, kak i sbornie, armiruyut svarnimi setkami tolko po podoshve. pri razmerax storoni podoshvi bolee 3 m v tselyax ekonomii stali primenyayut nestandartnie svarnie setki, v kotorix polovinu sterjney ne dovodyat do kontsa na 1/10 dlini. mgtu im. g.i. nosova str. * mgtu im. g.i. nosova 12.3.3. raschet fundamentov. obshie polojeniya. razmeri podoshvi fundamenta naznachayut soglasno trebovaniyam norm proektirova- niya osnovaniy zdaniy i soorujeniy, rasschitivaya osnovaniya po nesushey sposobnos- ti i po deformatsiyam. dopuskaetsya predvaritelno opredelyat razmeri podoshvi fundamentov zdaniy klassov i i ii, a takje okonchatelno ix naznachat dlya fundamentov zdaniy i sooruje- niy …

Хотите читать дальше?

Скачайте все 46 страниц бесплатно через Telegram.

Скачать полный файл

О "jelezobetonnie fundamenti"

12. jelezobetonnie fundamenti. str. * mgtu im. g.i. nosova 12. jelezobetonnie fundamenti 12.1. obshie svedeniya 12.2 klassifikatsiya fundamentov 12.3 otdelnie fundamenti kolonn 12.3.1. konstruktsiya sbornix fundamentov 12.3.2. konstruktsiya monolitnix fundamentov 12.3.3. raschet fundamentov. obshie polojeniya 12.3.4. raschet tsentralno zagrujennix fundamentov 12.3.5. raschet vnetsentrenno zagrujennix fundamentov 12.4. lentochnie fundamenti 12.4.1. lentochnie fundamenti pod nesushimi stenami 12.4.2. lentochnie fundamenti pod ryadami kolonn 12.4.3. raschet lentochnix fundamentov. obshie polojeniya 12.5. sploshnie fundamenti 12.6. raschetnie modeli gruntovogo osnovaniya mgtu im. g.i. nosova str. * mgtu im. g.i. nosova 12.1. obshie svedeniya pod fundamentami ponimayut podzemnie konstruktsii, p...

Этот файл содержит 46 стр. в формате PPT (3,3 МБ). Чтобы скачать "jelezobetonnie fundamenti", нажмите кнопку Telegram слева.
