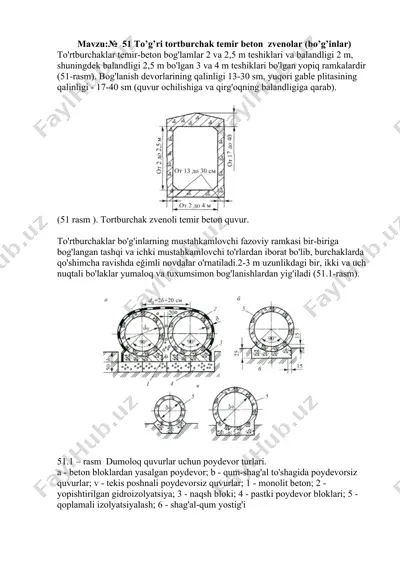

mavzu:№ 51 to’g’ri tortburchak temir beton zvenolar (bo’g’inlar) to'rtburchaklar temir-beton bog'lamlar 2 va 2,5 m teshiklari va balandligi 2 m, shuningdek balandligi 2,5 m bo'lgan 3 va 4 m teshiklari bo'lgan yopiq ramkalardir (51-rasm). bog'lanish devorlarining qalinligi 13-30 sm, yuqori gable plitasining qalinligi - 17-40 sm (quvur ochilishiga va qirg'oqning balandligiga qarab). (51 rasm ). tortburchak zvenoli temir beton quvur. to'rtburchaklar bo'g'inlarning mustahkamlovchi fazoviy ramkasi bir-biriga bog'langan tashqi va ichki mustahkamlovchi to'rlardan iborat bo'lib, burchaklarda qo'shimcha ravishda eğimli novdalar o'rnatiladi.2-3 m uzunlikdagi bir, ikki va uch nuqtali bo'laklar yumaloq va tuxumsimon bog'lanishlardan yig'iladi (51.1-rasm). 51.1 – rasm dumoloq quvurlar uchun poydevor turlari. a - beton bloklardan yasalgan poydevor; b - qum-shag'al to'shagida poydevorsiz quvurlar; v - tekis poshnali poydevorsiz quvurlar; 1 - monolit beton; 2 - yopishtirilgan gidroizolyatsiya; 3 - naqsh bloki; 4 - pastki poydevor bloklari; 5 - qoplamali izolyatsiyalash; 6 - shag'al-qum yostig'i poydevorlari bo'lgan quvurlardagi bo'laklar orasidagi …

2 / 7

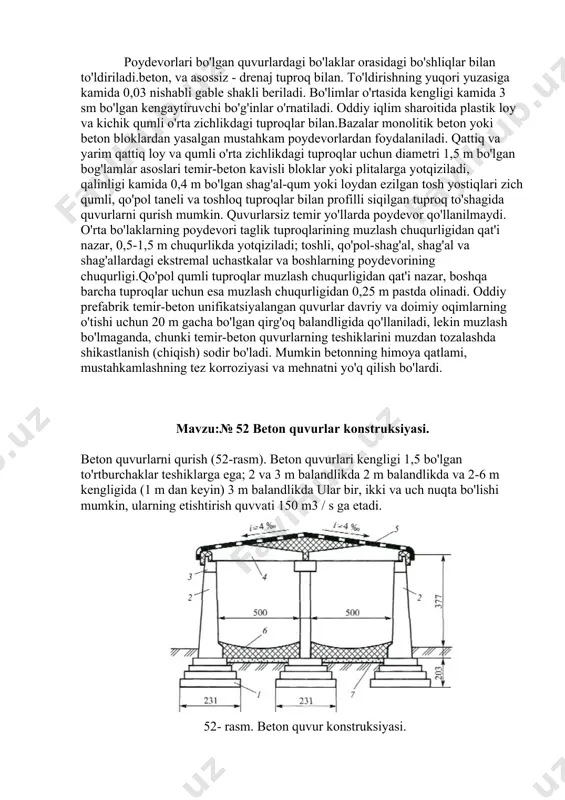

g poydevori taglik tuproqlarining muzlash chuqurligidan qat'i nazar, 0,5-1,5 m chuqurlikda yotqiziladi; toshli, qo'pol-shag'al, shag'al va shag'allardagi ekstremal uchastkalar va boshlarning poydevorining chuqurligi.qo'pol qumli tuproqlar muzlash chuqurligidan qat'i nazar, boshqa barcha tuproqlar uchun esa muzlash chuqurligidan 0,25 m pastda olinadi. oddiy prefabrik temir-beton unifikatsiyalangan quvurlar davriy va doimiy oqimlarning o'tishi uchun 20 m gacha bo'lgan qirg'oq balandligida qo'llaniladi, lekin muzlash bo'lmaganda, chunki temir-beton quvurlarning teshiklarini muzdan tozalashda shikastlanish (chiqish) sodir bo'ladi. mumkin betonning himoya qatlami, mustahkamlashning tez korroziyasi va mehnatni yo'q qilish bo'lardi. mavzu:№ 52 beton quvurlar konstruksiyasi. beton quvurlarni qurish (52-rasm). beton quvurlari kengligi 1,5 bo'lgan to'rtburchaklar teshiklarga ega; 2 va 3 m balandlikda 2 m balandlikda va 2-6 m kengligida (1 m dan keyin) 3 m balandlikda ular bir, ikki va uch nuqta bo'lishi mumkin, ularning etishtirish quvvati 150 m3 / s ga etadi. 52- rasm. beton quvur konstruksiyasi. 1 - poydevor; 2 - beton devor bloklari; 3 …

3 / 7

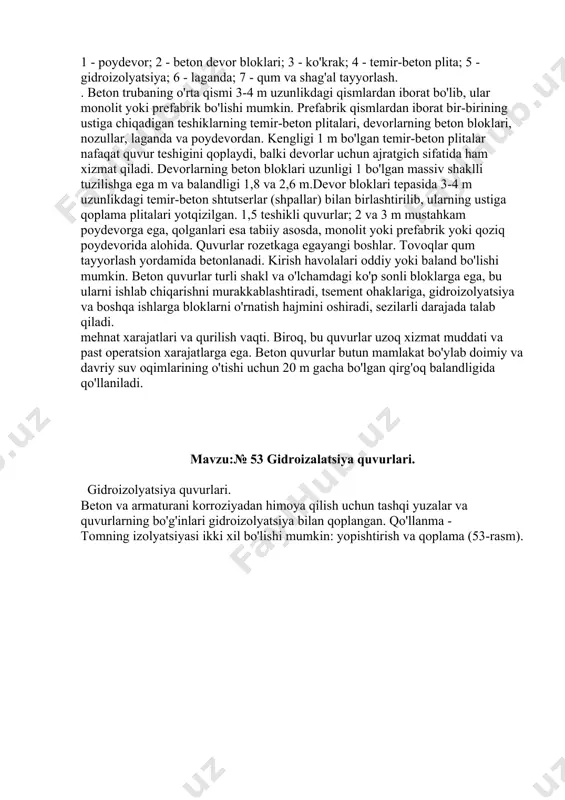

monolit yoki prefabrik yoki qoziq poydevorida alohida. quvurlar rozetkaga egayangi boshlar. tovoqlar qum tayyorlash yordamida betonlanadi. kirish havolalari oddiy yoki baland bo'lishi mumkin. beton quvurlar turli shakl va o'lchamdagi ko'p sonli bloklarga ega, bu ularni ishlab chiqarishni murakkablashtiradi, tsement ohaklariga, gidroizolyatsiya va boshqa ishlarga bloklarni o'rnatish hajmini oshiradi, sezilarli darajada talab qiladi. mehnat xarajatlari va qurilish vaqti. biroq, bu quvurlar uzoq xizmat muddati va past operatsion xarajatlarga ega. beton quvurlar butun mamlakat bo'ylab doimiy va davriy suv oqimlarining o'tishi uchun 20 m gacha bo'lgan qirg'oq balandligida qo'llaniladi. mavzu:№ 53 gidroizalatsiya quvurlari. gidroizolyatsiya quvurlari. beton va armaturani korroziyadan himoya qilish uchun tashqi yuzalar va quvurlarning bo'g'inlari gidroizolyatsiya bilan qoplangan. qo'llanma - tomning izolyatsiyasi ikki xil bo'lishi mumkin: yopishtirish va qoplama (53-rasm). 53 – rasm quvur sirtlari va bo'g'inlarini gidroizolyatsiya qilish: a - bitum mastikasi - yopishtirish; b - izolyatsiyalangan rulon - yopishtirish; c - bitum mastikasi - qoplama; d - bo'g'inlarning …

4 / 7

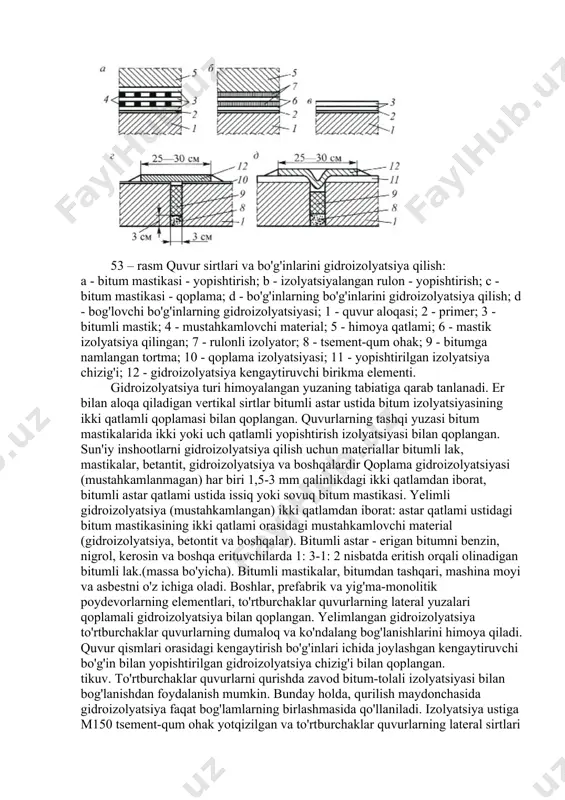

betantit, gidroizolyatsiya va boshqalardir qoplama gidroizolyatsiyasi (mustahkamlanmagan) har biri 1,5-3 mm qalinlikdagi ikki qatlamdan iborat, bitumli astar qatlami ustida issiq yoki sovuq bitum mastikasi. yelimli gidroizolyatsiya (mustahkamlangan) ikki qatlamdan iborat: astar qatlami ustidagi bitum mastikasining ikki qatlami orasidagi mustahkamlovchi material (gidroizolyatsiya, betontit va boshqalar). bitumli astar - erigan bitumni benzin, nigrol, kerosin va boshqa erituvchilarda 1: 3-1: 2 nisbatda eritish orqali olinadigan bitumli lak.(massa bo'yicha). bitumli mastikalar, bitumdan tashqari, mashina moyi va asbestni o'z ichiga oladi. boshlar, prefabrik va yig'ma-monolitik poydevorlarning elementlari, to'rtburchaklar quvurlarning lateral yuzalari qoplamali gidroizolyatsiya bilan qoplangan. yelimlangan gidroizolyatsiya to'rtburchaklar quvurlarning dumaloq va ko'ndalang bog'lanishlarini himoya qiladi. quvur qismlari orasidagi kengaytirish bo'g'inlari ichida joylashgan kengaytiruvchi bo'g'in bilan yopishtirilgan gidroizolyatsiya chizig'i bilan qoplangan. tikuv. to'rtburchaklar quvurlarni qurishda zavod bitum-tolali izolyatsiyasi bilan bog'lanishdan foydalanish mumkin. bunday holda, qurilish maydonchasida gidroizolyatsiya faqat bog'lamlarning birlashmasida qo'llaniladi. izolyatsiya ustiga m150 tsement-qum ohak yotqizilgan va to'rtburchaklar quvurlarning lateral sirtlari asbest-sement himoya plitalari bilan …

5 / 7

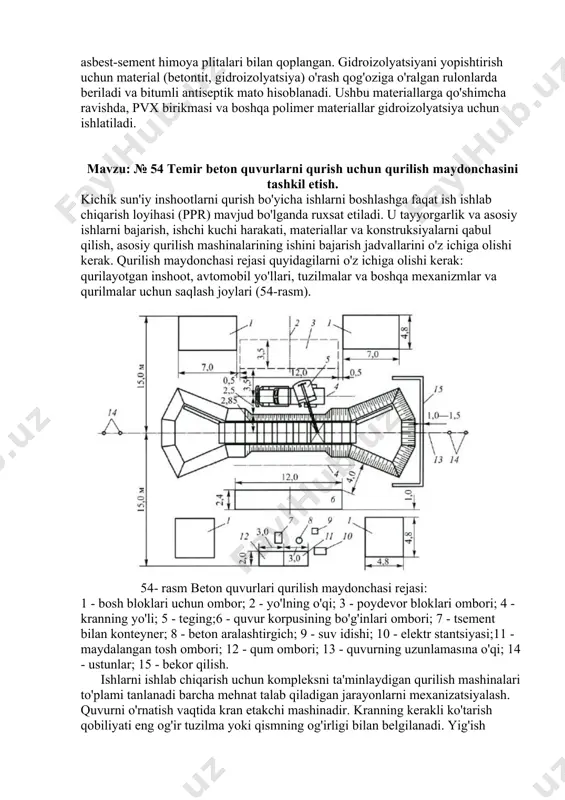

hi harakati, materiallar va konstruksiyalarni qabul qilish, asosiy qurilish mashinalarining ishini bajarish jadvallarini o'z ichiga olishi kerak. qurilish maydonchasi rejasi quyidagilarni o'z ichiga olishi kerak: qurilayotgan inshoot, avtomobil yo'llari, tuzilmalar va boshqa mexanizmlar va qurilmalar uchun saqlash joylari (54-rasm). 54- rasm beton quvurlari qurilish maydonchasi rejasi: 1 - bosh bloklari uchun ombor; 2 - yo'lning o'qi; 3 - poydevor bloklari ombori; 4 - kranning yo'li; 5 - teging;6 - quvur korpusining bo'g'inlari ombori; 7 - tsement bilan konteyner; 8 - beton aralashtirgich; 9 - suv idishi; 10 - elektr stantsiyasi;11 - maydalangan tosh ombori; 12 - qum ombori; 13 - quvurning uzunlamasına o'qi; 14 - ustunlar; 15 - bekor qilish. ishlarni ishlab chiqarish uchun kompleksni ta'minlaydigan qurilish mashinalari to'plami tanlanadi barcha mehnat talab qiladigan jarayonlarni mexanizatsiyalash. quvurni o'rnatish vaqtida kran etakchi mashinadir. kranning kerakli ko'tarish qobiliyati eng og'ir tuzilma yoki qismning og'irligi bilan belgilanadi. yig'ish trubasini yig'ish qazish ishlari tugagandan …
