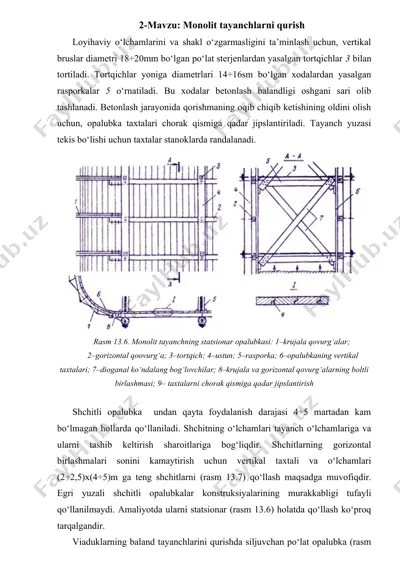

2-mavzu: monolit tayanchlarni qurish loyihaviy o‘lchamlarini va shakl o‘zgarmasligini ta’minlash uchun, vertikal bruslar diametri 18÷20mm bo‘lgan po‘lat sterjenlardan yasalgan tortqichlar 3 bilan tortiladi. tortqichlar yoniga diametrlari 14÷16sm bo‘lgan xodalardan yasalgan rasporkalar 5 o‘rnatiladi. bu xodalar betonlash balandligi oshgani sari olib tashlanadi. betonlash jarayonida qorishmaning oqib chiqib ketishining oldini olish uchun, opalubka taxtalari chorak qismiga qadar jipslantiriladi. tayanch yuzasi tekis bo‘lishi uchun taxtalar stanoklarda randalanadi. rasm 13.6. monolit tayanchning statsionar opalubkasi: 1–krujala qovurg‘alar; 2–gorizontal qoovurg‘a; 3–tortqich; 4–ustun; 5–rasporka; 6–opalubkaning vertikal taxtalari; 7–dioganal ko‘ndalang bog‘lovchilar; 8–krujala va gorizontal qovurg‘alarning boltli birlashmasi; 9– taxtalarni chorak qismiga qadar jipslantirish shchitli opalubka undan qayta foydalanish darajasi 4÷5 martadan kam bo‘lmagan hollarda qo‘llaniladi. shchitning o‘lchamlari tayanch o‘lchamlariga va ularni tashib keltirish sharoitlariga bog‘liqdir. shchitlarning gorizontal birlashmalari sonini kamaytirish uchun vertikal taxtali va o‘lchamlari (2÷2,5)x(4÷5)m ga teng shchitlarni (rasm 13.7) qo‘llash maqsadga muvofiqdir. egri yuzali shchitli opalubkalar konstruksiyalarining murakkabligi tufayli qo‘llanilmaydi. amaliyotda ularni statsionar (rasm 13.6) holatda …

2 / 4

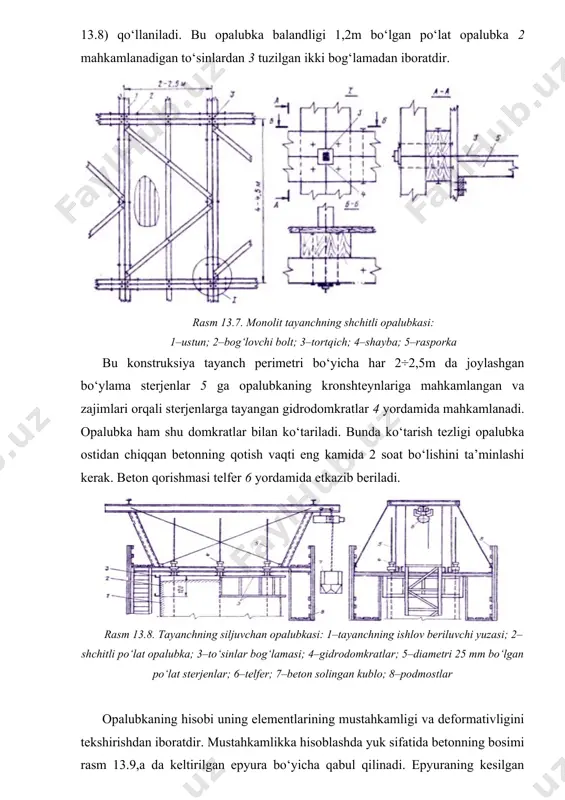

atlar bilan ko‘tariladi. bunda ko‘tarish tezligi opalubka ostidan chiqqan betonning qotish vaqti eng kamida 2 soat bo‘lishini ta’minlashi kerak. beton qorishmasi telfer 6 yordamida etkazib beriladi. rasm 13.8. tayanchning siljuvchan opalubkasi: 1–tayanchning ishlov beriluvchi yuzasi; 2– shchitli po‘lat opalubka; 3–to‘sinlar bog‘lamasi; 4–gidrodomkratlar; 5–diametri 25 mm bo‘lgan po‘lat sterjenlar; 6–telfer; 7–beton solingan kublo; 8–podmostlar opalubkaning hisobi uning elementlarining mustahkamligi va deformativligini tekshirishdan iboratdir. mustahkamlikka hisoblashda yuk sifatida betonning bosimi rasm 13.9,a da keltirilgan epyura bo‘yicha qabul qilinadi. epyuraning kesilgan qismi balandligi vibratorning ta’sir qilish radiusi hv bilan aniqlanadi, chunki vibratsiya ta’sirida zarralar orasidagi bog‘lanishlar buziladi va beton qorishmasi og‘ir suyuqlikka o‘xshab qoladi. epyuraning balandligi tayanchga 4 soat mobaynida joylashtirilgan, lekin hali qotmagan beton qatlami balandligiga teng qabul qilinadi. bunda 4 soat-sement qotishi boshlanishining hisobiy muddatidir. betonning maksimal bosimi quyidagi ifoda orqali aniqlanadi: , (13.1) bu yerda fu – qiymati 1,3 ga teng bo‘lgan ishonchlilik koeffitsienti; vd – to‘kilayotgan betonning dinamik ta’siri …

3 / 4

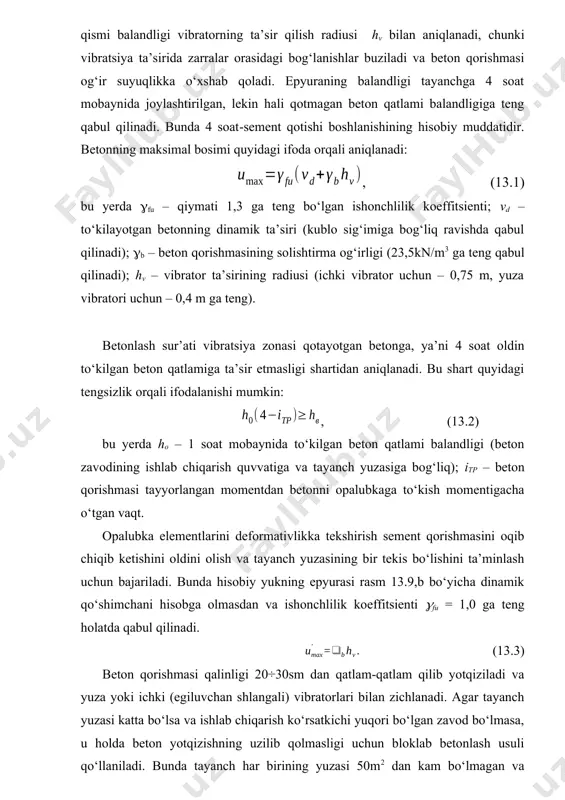

ment qorishmasini oqib chiqib ketishini oldini olish va tayanch yuzasining bir tekis bo‘lishini ta’minlash uchun bajariladi. bunda hisobiy yukning epyurasi rasm 13.9,b bo‘yicha dinamik qo‘shimchani hisobga olmasdan va ishonchlilik koeffitsienti fu = 1,0 ga teng holatda qabul qilinadi. (13.3) beton qorishmasi qalinligi 20÷30sm dan qatlam-qatlam qilib yotqiziladi va yuza yoki ichki (egiluvchan shlangali) vibratorlari bilan zichlanadi. agar tayanch yuzasi katta bo‘lsa va ishlab chiqarish ko‘rsatkichi yuqori bo‘lgan zavod bo‘lmasa, u holda beton yotqizishning uzilib qolmasligi uchun bloklab betonlash usuli qo‘llaniladi. bunda tayanch har birining yuzasi 50m2 dan kam bo‘lmagan va balandligi 2÷2,5m bo‘lgan bloklarga bo‘lib chiqiladi (rasm 13.10). rasm 13.10. 1–tayanch opalubkasi; 2–betonlanayotgan blok; 3–blok opalubkasi (rim raqamlari bilan bloklarni betonlash navbati ko‘rsatilgan) tayanchlar qish paytida qurilganda beton qorishmasining qotishi boshlanishida va u loyihaviy mustahkamligining 70% dan kam bo‘lmagan (namlik o‘zgaruvchan zonalarda 100% dan) mustahkamlikka erishish jarayonida musbat haroratni ta’minlash kerak. buning uchun massiv tayanchlarni qurishda “termos” usuli qo‘llaniladi. bunda …

4 / 4

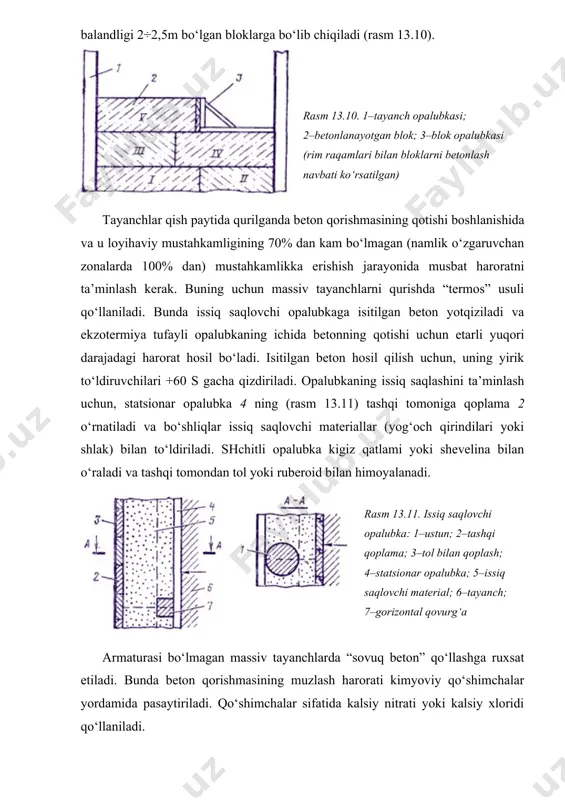

an massiv tayanchlarda “sovuq beton” qo‘llashga ruxsat etiladi. bunda beton qorishmasining muzlash harorati kimyoviy qo‘shimchalar yordamida pasaytiriladi. qo‘shimchalar sifatida kalsiy nitrati yoki kalsiy xloridi qo‘llaniladi. image5.wmf oleobject2.bin image6.wmf oleobject3.bin image7.png image8.png image1.png image2.png image3.png image4.wmf oleobject1.bin ³ - ) 4 ( 0 tr i h v h ) ( max v b d fu h v u g g + =
