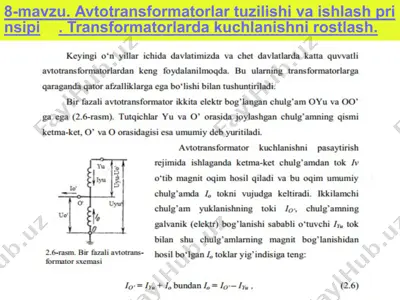

1 / 21

yokilgi energetika majmui 8-mavzu. avtotransformatorlar tuzilishi va ishlash prinsipi. transformatorlarda kuchlanishni rostlash. 1 6 7 8 transformatorlarda kuchlanishni rostlash usullari va vositalari transformatorlarning ish jarayonida ikkilamchi chulg‘am kuchlanishini rostlash zarurati quyidagilarga binoan vujudga keladi. 1. elektr uzatish liniyasidagi kuchlanishning pasayishidan vujudga kela-digan holda birlamchi kuchlanish qiymatini kam (510%) miqdorda o‘zgarti-rib, ikkilamchi kuchlanish u2 ning qiymatini o‘zgartirmay (u2 const) turish. 2. birlamchi kuchlanish u1 const bo‘lganda ikkilamchi kuchlanish u2 ning qiymatini keng ko‘lamda rostlash. bu ikkala holda ham ikkilamchi chulg‘am kuchlanishi u2 transformatsiyalash koeffitsienti « k » ni o‘zgartirish yo‘li bilan rostlanadi. 1-holda u2 ni rostlash uchun birlamchi chulg‘amning o‘ramlar soni w1 ni yoki ikkilamchi chulg‘am o‘ramlar soni w2 ni o‘zgartirish mumkin. masalan, tarmoq kuchlanishini pasaytiruvchi transformatorlarda u1 pasayganda w1 ni mos ravishda shunday kamaytirish kerakki, bunda bitta o‘ramga to‘g‘ri kelgan eyuk eo'  e1  w1  u1  w1  const bo‘lishi, ya’ni o‘zgarmay qolishi kerak. bunda w2 o‘zgarmaganligidan …

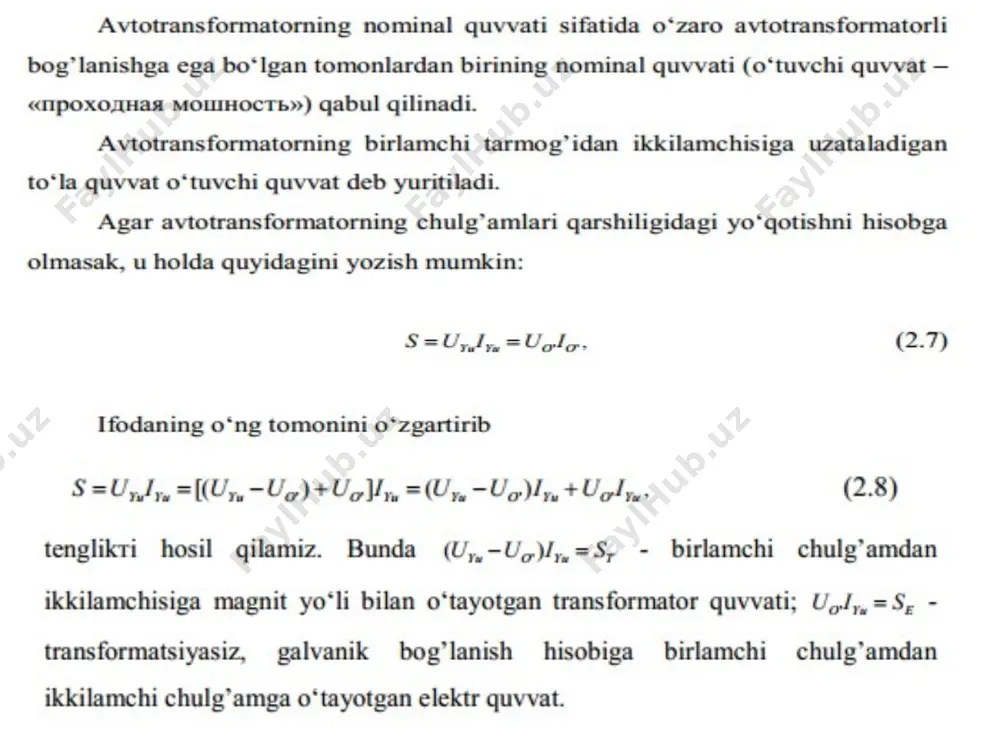

2 / 21

6 – tirsakli val; 7, 8 – qo‘zg‘aluvchi va qo‘zg‘almas kontaktlar kuchlanishni rostlash vositalarining quyidagi turlari mavjud: 1. transformatorni tarmoqdan uzib birlamchi va ikkilamchi chulg‘amlar- ning rostlash uchun mo‘ljallangan shoxobcha pog‘onasini o‘zgartirish yo‘li bi-lan kuchlanishni rostlash (mdh – mustaqil davlatlar hamdo‘stligi hududida buni qisqacha «pbv – pereklyuchenie bez vozbujdeniya» deb yuritiladi). bu-ning qayta ulagichi 5.4-rasmda ko‘rsatilgan. 2. transformatorni tarmoqdan uzmay uning kuchlanishini rostlash. buni mdh hududida qisqacha «rpn (regulirovanie pod nagruzkoy)» deyiladi. chulg‘am o‘ramlari sonini o‘zgartirish kontaktli qayta ulagich yordamida amalga oshiriladi. u bakning ichiga joylashtiriladi, boshqariladigan qismi esa pbv turida bak qopqog‘iga chiqarilgan bo‘ladi. rpn turida qayta ulagich maxsus yuritma yordamida boshqariladi. pbv turida umumiy maqsadli katta quvvatli kuch transformatorining yuk chulg‘am tomonida 5 ta (5, 2,5, 0, –,5, –5 %) rostlash pog‘onasi bo‘lib, bunda kuchlanish nominal qiymatiga nisbatan  5 % ga rostlanadi. kuchlanishning yuk chulg‘am tomonida rostlanishiga sabab shuki, bu holda yuk chulg‘amda past kuchlanishliga nisbatan tok …

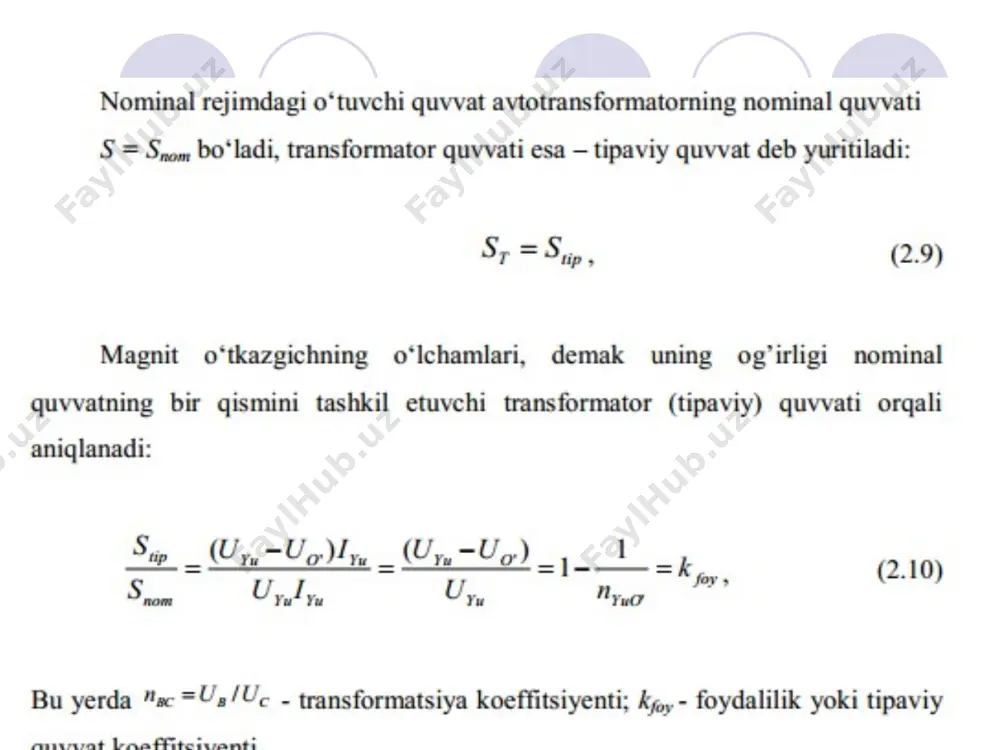

3 / 21

ning murakkabligi va, shu bilan birga, tannarxining qimmatligi uning kamchiligidir. quvvati 400630000 kva bo‘lgan zamonaviy transformatorlarda ishlatiladigan kuchlanishni rostlashning rpn turida rostlanishi (1016) foizlarda amalga oshiriladi. image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image17.png image18.png image19.png /docprops/thumbnail.jpeg

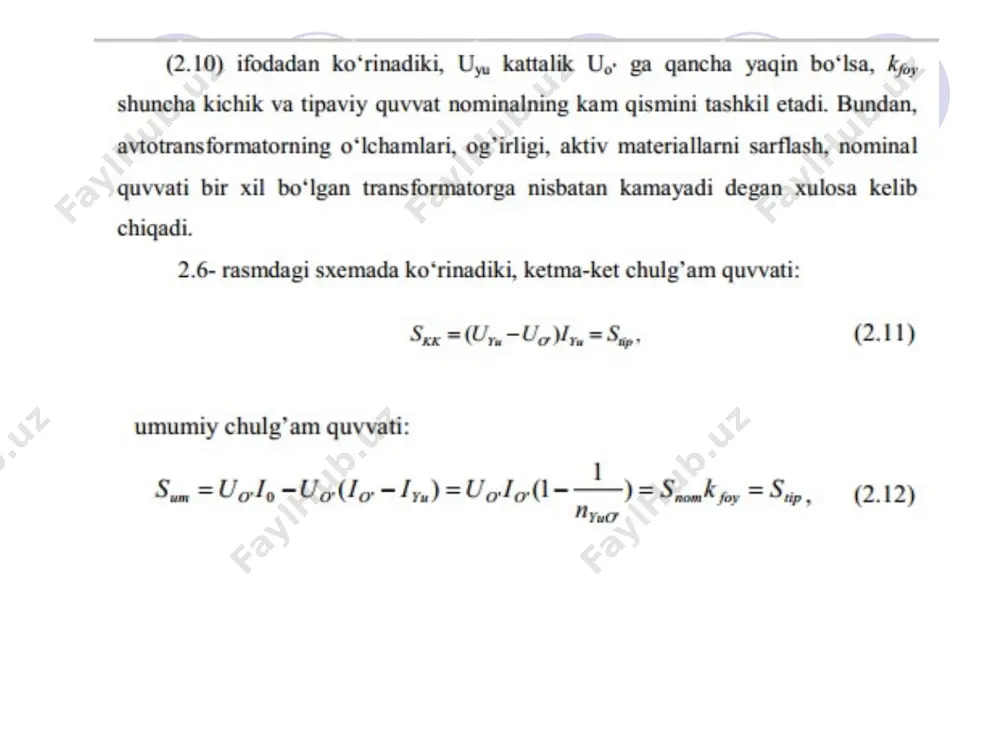

4 / 21

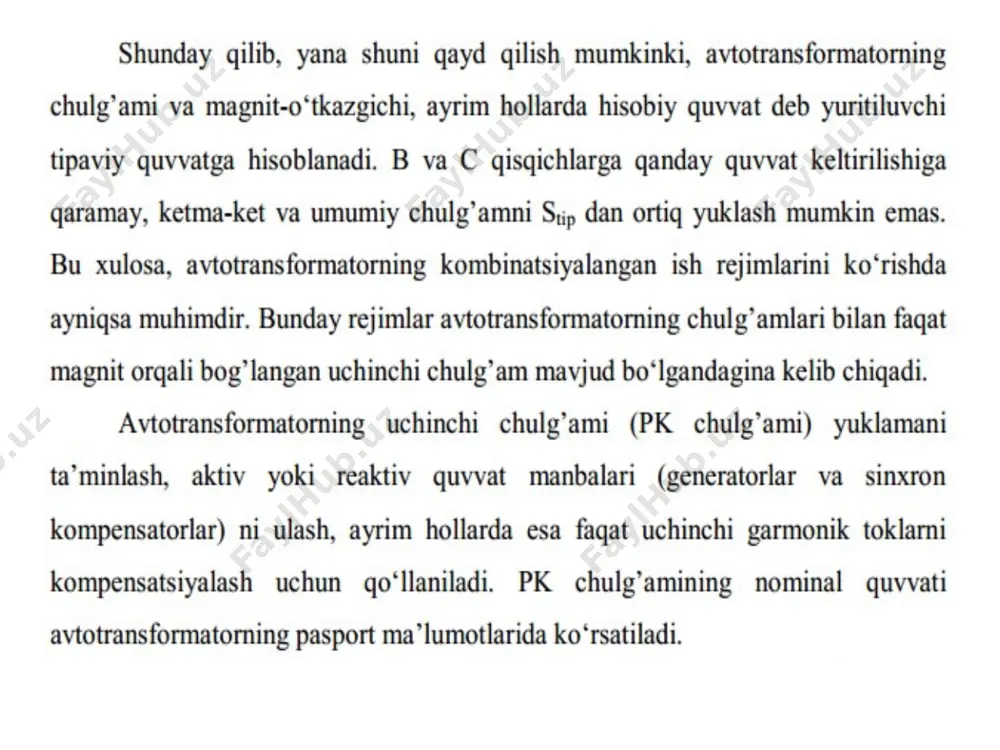

5 / 21
