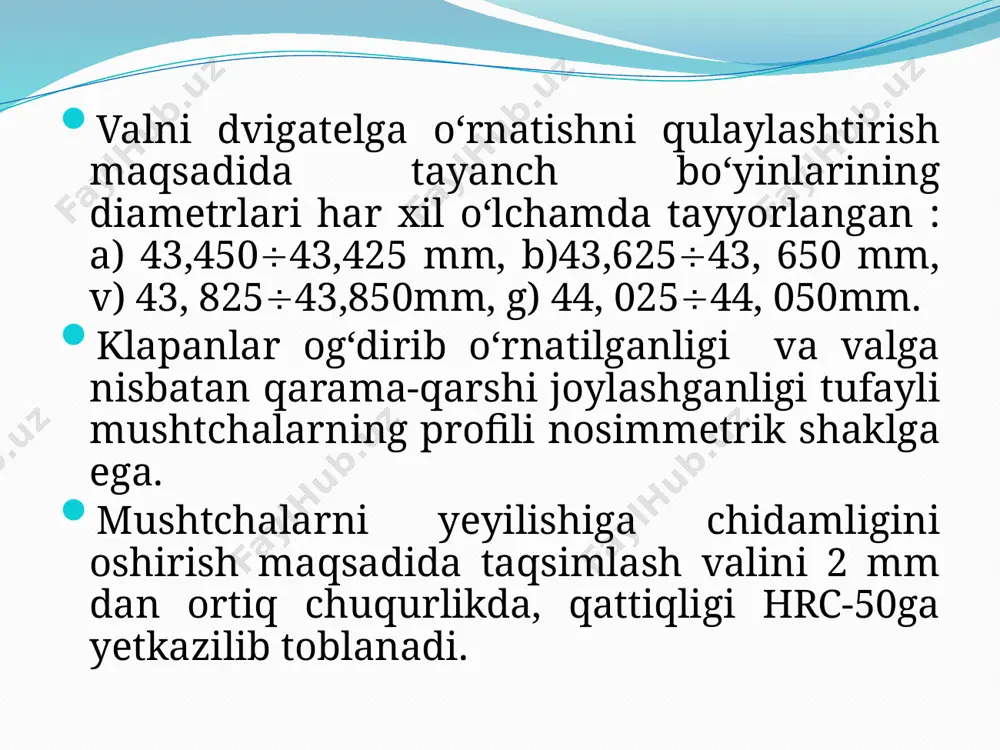

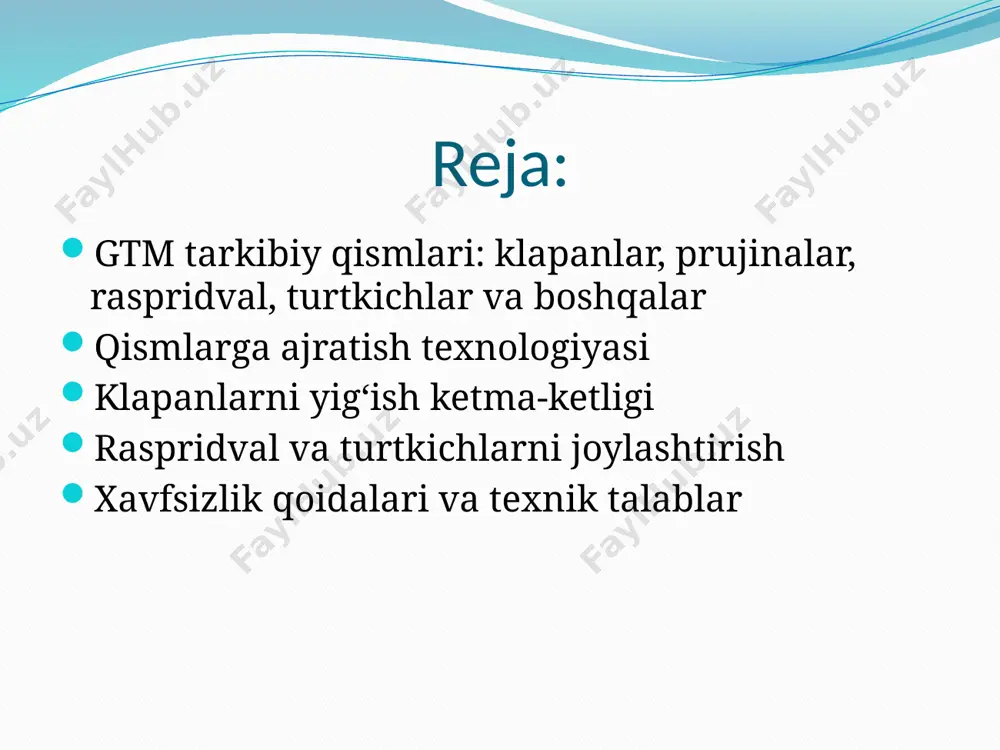

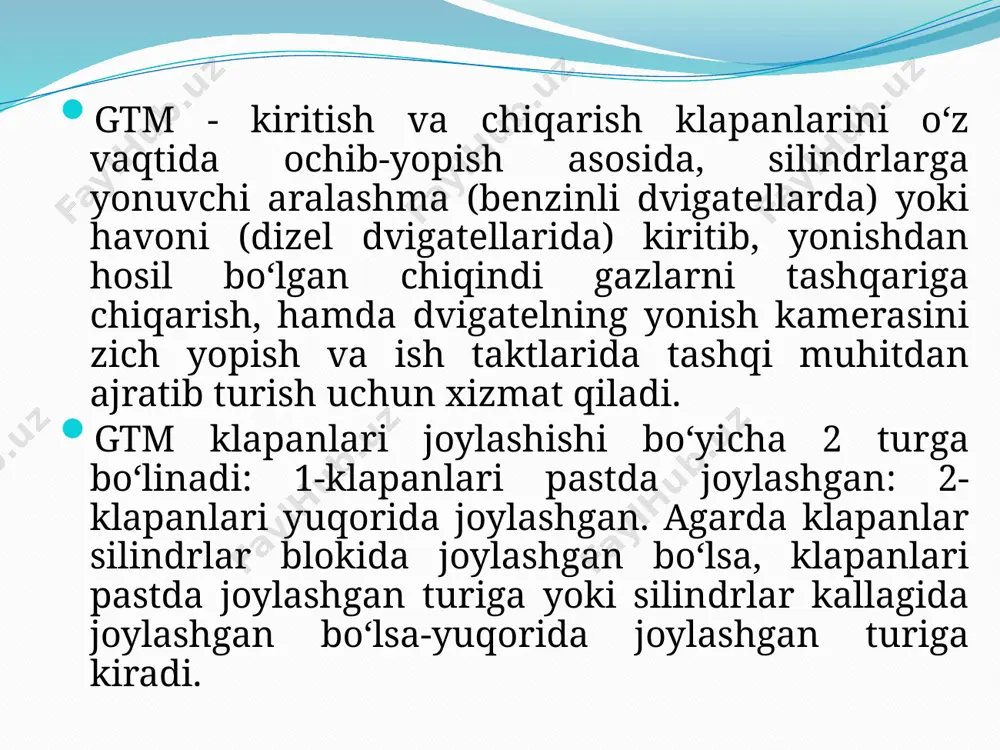

mavzu: kshm detallarini qismlarga ajratish va yigʻish texnologik jarayonining ketma ketligi mavzu: gtm detallarini qisimlarga ajratish va yigish texnologik jarayonining ketma ketligi reja: gtm tarkibiy qismlari: klapanlar, prujinalar, raspridval, turtkichlar va boshqalar qismlarga ajratish texnologiyasi klapanlarni yig‘ish ketma-ketligi raspridval va turtkichlarni joylashtirish xavfsizlik qoidalari va texnik talablar gtm - kiritish va chiqarish klapanlarini o‘z vaqtida ochib-yopish asosida, silindrlarga yonuvchi aralashma (benzinli dvigatellarda) yoki havoni (dizel dvigatellarida) kiritib, yonishdan hosil bo‘lgan chiqindi gazlarni tashqariga chiqarish, hamda dvigatelning yonish kamerasini zich yopish va ish taktlarida tashqi muhitdan ajratib turish uchun xizmat qiladi. gtm klapanlari joylashishi bo‘yicha 2 turga bo‘linadi: 1-klapanlari pastda joylashgan: 2-klapanlari yuqorida joylashgan. agarda klapanlar silindrlar blokida joylashgan bo‘lsa, klapanlari pastda joylashgan turiga yoki silindrlar kallagida joylashgan bo‘lsa-yuqorida joylashgan turiga kiradi. valni dvigatelga o‘rnatishni qulaylashtirish maqsadida tayanch bo‘yinlarining diametrlari har xil o‘lchamda tayyorlangan : a) 43,45043,425 mm, b)43,62543, 650 mm, v) 43, 82543,850mm, g) 44, 02544, 050mm. klapanlar og‘dirib o‘rnatilganligi …

2 / 16

va vali yuqorida joylashgan, klapanlari dvigatelning ko‘ndalang yuzasiga nisbatan «v» shaklidagi ko‘rinishda. taqsimlash vali quyma usul orqali kulrang cho‘yandan tayyorlangan va u to‘rtta tayanch bo‘yini va oltita mushtchaga egadir. 1-rasm. gaz taqsimlash mexanizmi. 1-koromislo o`qi; 2-koromislo; 3-taqsimlash vali; 4-chiqarish klapani; 5-kiritish klapani; 6-yo`naltiruvchi vtulka; 7-prujina; 8-prujina tayanchi; 9-rostlovchi vint; kiritish va chiqarish klapanlarining koromislosi bir xil bo‘lib, kulrang cho‘yandan quyib tayyorlangan. koromislo yelkalarining nisbati 1,25:1 ga teng. koromisloning taqsimlash validagi mushtchalar bilan ilashadigan yuzalari hrc 50 qattiqlikga ega. koromisloni kalta yelkasining uchida klapan yuritmasidagi issiqlik tirqishini rostlashga mo‘ljallangan tayanch bolti mavjud. ikkita o‘qning har biriga klapanlarning koromislosi uchtadan qilib, vtulkasiz o‘rnatilgan. koromislo o‘qida moy chiqishi uchun uchtadan teshigi mavjud. chap va o‘ng tarafda joylashgan koromislo o‘qidagi moylash teshiklari bir-biridan farq qiladi, shu sababli koromislo o‘qlarini yechib qayta qo‘yishda shunga ahamiyat berish kerak. tico avtomobilida klapanlar silindr kallagida ikkita tekislikda 21 burchak ostida, (m-412) da esa-52 burchak ostida joylashgan. termik ishlov …

3 / 16

erdagi moy to‘kilgan bo‘lishi kerak. 1.2. tirsakli val shkivini yechish. kalit, otvertka va maxsus asbob. 1-maxsus asbob; 2-shkivning bolti. maxsus asbob 1 bilan maxovik mahkamlansin. shkivning bolti 2 yechib olib, shkiv ajratilsin. dars bosqichlari ta’lim beruvchi (muhandis-pedagog) ta’lim oluvchi (o‘quvchi) i-ish kuni: qismlarga ajratish ishlari i-bosqich: tashkiliy qism. (20 daqiqa). mavzu maqsadi va baholash mezonlarini tushuntiradi. o‘zlashtiradi. ii-bosqich: kirish yo‘riqnomasi. (40 daqiqa). mehnat xavfsizligi va sanitariya, gigiyena qoidalarini tushuntiradi. mavzuga tegishli nazariy bilimlarni takrorlab, ish ketma-ketligini tushuntiradi. o‘zlashtiradi. iii-bosqich: test. (20 daqiqa). har bir o‘quvchiga 10 tadan test savollari beriladi va baholanadi. yozma javob beriladi. iv-bosqich: 1-ish kunida bajariladigan ajratish ishlari: (160 daqiqa). nazorat qilib, ko‘rsatmalar beriladi. 16 ta ajratish ishlarini bajaradi. o‘quv amaliyotini o‘tkazish bo‘yicha uslubiy ko‘rsatmalar 2-ish kuni: qismlarni yig’ish ishlari 2.1. yo‘naltiruvchi vtulkani o‘rnatish. moslamalar bolg‘a, yo‘naltiruvchi vtulka. 1-moslama; 2-moslama dastagi; 3-yo‘naltiruvchi vtulkaning chiqib turgan qismi. silindrlar kallagi bir tekisda 80-100s ga qizdirilsin. yo‘naltiruvchi vtulka yangisiga almashtirilsin. …

4 / 16

h ketma-ketligi tushuntiriladi. o‘zlashtiradi. iii-bosqich: 2-ish kunida bajariladigan yig‘ish ishlari: (160 daqiqa). nazorat qilib, ko‘rsatmalar berish. 15 ta yig‘ish ishlarini bajarish. iv-bosqich: yakuniy baholash. (20 daqiqa). baholash mezonlari to‘ldiriladi. kamchiliklar tahlil qilinadi. foydalanilgan adabiyotlar ro`yxati: safarov, r. “texnologik jarayonlar asoslari” – toshkent, “fan va texnologiya”, 2020. xolmatov, b. “mashina detallari va ularni yigʻish texnologiyasi” – toshkent, tdpu, 2021. abdullayev, o. “konstruktsiya va mexanizmlar asoslari” – toshkent, “oʻzbekiston milliy ensiklopediyasi”, 2018. alikulov, d.e., turg‘unboev, a., usmanova, x.a., jo‘raev, m.a., abduraxmonov, x.z. “mashinasozlik texnologiyasi, mashinasozlik ishlab chiqarishni jihozlash va avtomatlashtirish” – toshkent, 2022. image2.jpeg image3.png image4.jpeg image5.png image6.png image7.wmf image8.wmf image9.png 2 1 14 3 2 ìì /docprops/thumbnail.jpeg
