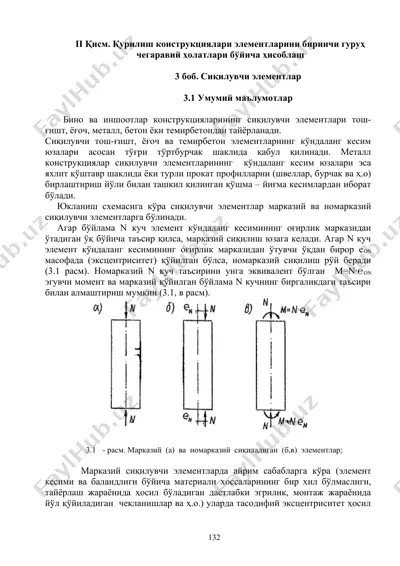

2 ii қисм. қурилиш конструкциялари элементларини биринчи гуруҳ чегаравий ҳолатлари бўйича ҳисоблаш 3 боб. сиқилувчи элементлар 3.1 умумий маълумотлар бино ва иншоотлар конструкцияларининг сиқилувчи элементлари тош-ғишт, ёғоч, металл, бетон ёки темирбетондан тайёрланади. сиқилувчи тош-ғишт, ёғоч ва темирбетон элементларнинг кўндаланг кесим юзалари асосан тўғри тўртбурчак шаклида қабул қилинади. металл конструкциялар сиқилувчи элементларининг кўндаланг кесим юзалари эса яхлит қўштавр шаклида ёки турли прокат профилларни (швеллар, бурчак ва ҳ.о) бирлаштириш йўли билан ташкил қилинган қўшма – йиғма кесимлардан иборат бўлади. юкланиш схемасига кўра сиқилувчи элементлар марказий ва номарказий сиқилувчи элементларга бўлинади. агар бўйлама n куч элемент кўндаланг кесимининг оғирлик марказидан ўтадиган ўқ бўйича таъсир қилса, марказий сиқилиш юзага келади. агар n куч элемент кўндаланг кесимининг оғирлик марказидан ўтувчи ўқдан бирор еon масофада (эксцентриситет) қўйилган бўлса, номарказий сиқилиш рўй беради (3.1 расм). номарказий n куч таъсирини унга эквивалент бўлган м=n∙℮оn эгувчи момент ва марказий қўйилган бўйлама n кучнинг биргаликдаги таъсири билан алмаштириш мумкин (3.1, …

2 / 22

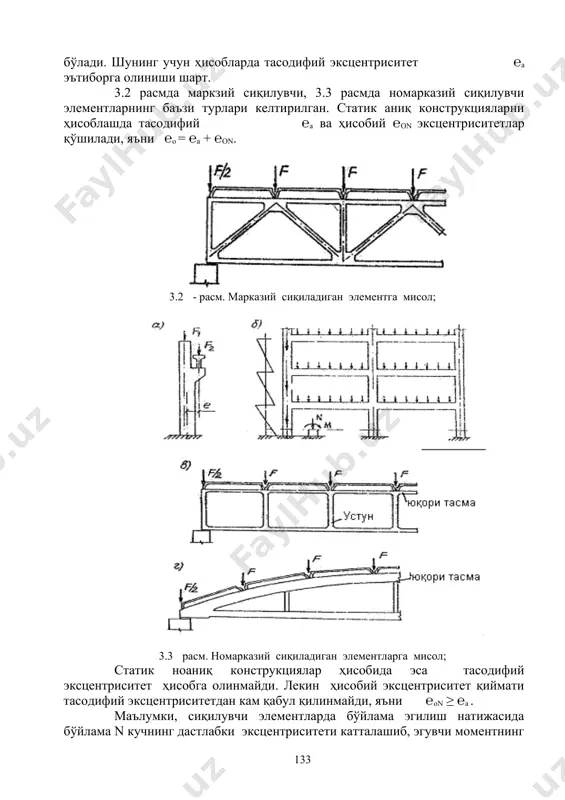

ифий эксцентриситет ҳисобга олинмайди. лекин ҳисобий эксцентриситет қиймати тасодифий эксцентриситетдан кам қабул қилинмайди, яъни ℮on ≥ ℮а . маълумки, сиқилувчи элементларда бўйлама эгилиш натижасида бўйлама n кучнинг дастлабки эксцентриситети катталашиб, эгувчи моментнинг қиймати ортади. натижада элементнинг юк кўтариш қобилияти пасайиб, элемент устуворлигининг йўқолишидан бузилиш содир бўлади. бундай элементлар мустаҳкамлигининг ҳисоби уларнинг деформацияланган схемалари бўйича бажарилади. 3.2. тош-ғишт элементлар сиқилувчи тош-ғишт элементлар арматурасиз ёки арматураланган бўлиши мумкин. 3.1 жадвал. бўйлама эгилиш коэффициенти эгилувчанлик тош-ғшт теримининг эластиклик тавсифи нинг қуйидаги қийматларига мос келувчи коэффициенти 1500 1000 750 500 350 200 100 4 6 8 10 12 14 16 18 22 26 30 34 38 42 46 50 54 14 21 28 35 42 49 56 63 76 90 104 118 132 146 160 173 187 1 0,98 0,95 0,92 0,88 0,85 0,81 0,77 0,69 0,61 0,53 0,44 0,36 0,29 0,21 0,17 0,13 1 0,96 0,92 0,88 0,84 0,79 0,74 0,70 0,61 0,52 …

3 / 22

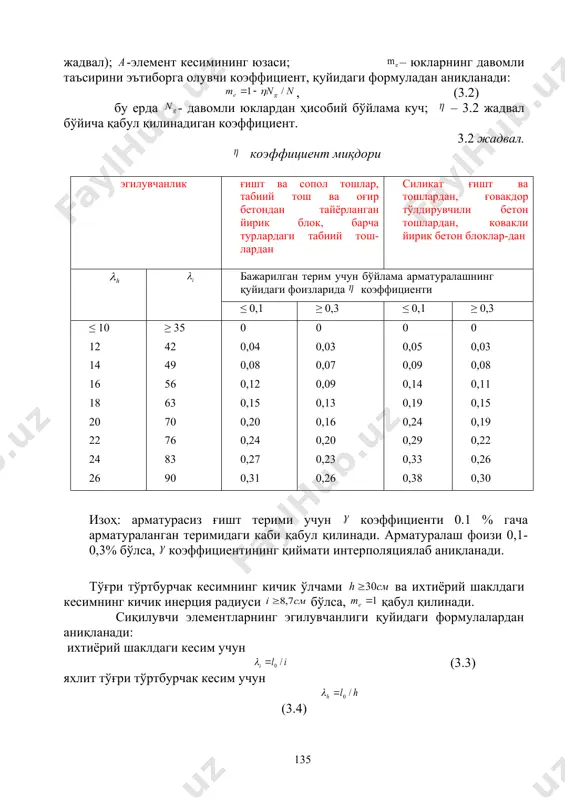

фициент. 3.2 жадвал. коэффициент миқдори эгилувчанлик ғишт ва сопол тошлар, табиий тош ва оғир бетондан тайёрланган йирик блок, барча турлардаги табиий тош-лардан силикат ғишт ва тошлардан, ғовакдор тўлдирувчили бетон тошлардан, ковакли йирик бетон блоклар-дан бажарилган терим учун бўйлама арматуралашнинг қуйидаги фоизларида коэффициенти ≤ 0,1 ≥ 0,3 ≤ 0,1 ≥ 0,3 ≤ 10 12 14 16 18 20 22 24 26 ≥ 35 42 49 56 63 70 76 83 90 0 0,04 0,08 0,12 0,15 0,20 0,24 0,27 0,31 0 0,03 0,07 0,09 0,13 0,16 0,20 0,23 0,26 0 0,05 0,09 0,14 0,19 0,24 0,29 0,33 0,38 0 0,03 0,08 0,11 0,15 0,19 0,22 0,26 0,30 изоҳ: арматурасиз ғишт терими учун коэффициенти 0.1 % гача арматураланган теримидаги каби қабул қилинади. арматуралаш фоизи 0,1-0,3% бўлса, коэффициентининг қиймати интерполяциялаб аниқланади. тўғри тўртбурчак кесимнинг кичик ўлчами ва ихтиёрий шаклдаги кесимнинг кичик инерция радиуси бўлса, қабул қилинади. сиқилувчи элементларнинг эгилувчанлиги қуйидаги формулалардан аниқланади: ихтиёрий …

4 / 22

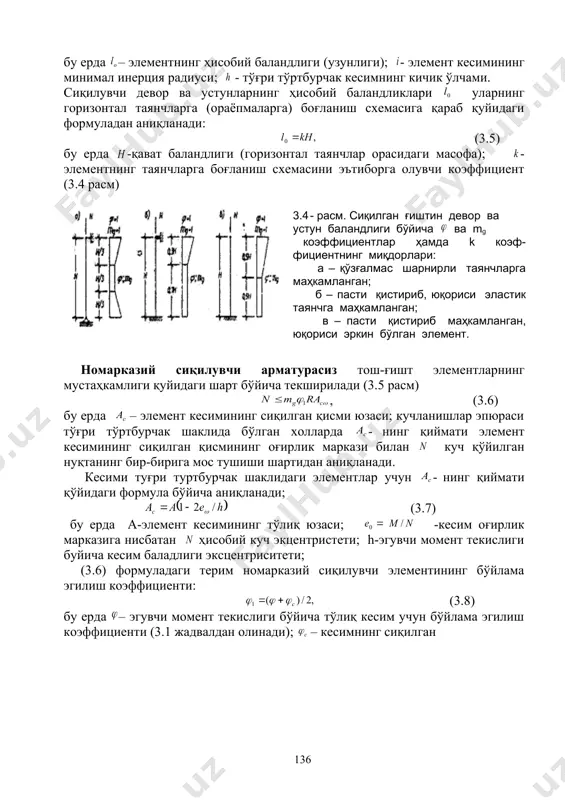

7) бу ерда а-элемент кесимининг тўлиқ юзаси; -кесим оғирлик марказига нисбатан ҳисобий куч экцентристети; h-эгувчи момент текислиги буйича кесим баладлиги эксцентриситети; (3.6) формуладаги терим номарказий сиқилувчи элементининг бўйлама эгилиш коэффициенти: (3.8) бу ерда – эгувчи момент текислиги бўйича тўлиқ кесим учун бўйлама эгилиш коэффициенти (3.1 жадвалдан олинади); – кесимнинг сиқилган қисми учун бўйлама эгилиш коэффициенти, элемент эгилувчанлигининг қуйидаги қийматларида тўғри тўртбурчак кесим учун, ихтиёрий шаклдаги кесим учун 3.1 жадвал бўйича аниқланади; бунда - элементнинг ҳисобий баландлиги; - кўндаланг кесимнинг сиқилувчи қисмининг эгувчи момент текислигидаги баландлиги ва инерция радиуси. тўғри тўртбурчак кесим учун . (3.6) формуладаги терим сиқилувчи сохаси ҳисобий қаршилигининг, кесимнинг камроқ кучланган қисмининг таъсири ҳисобига ошишини эътиборга олувчи, коэффициентининг қиймати 3.3 жадвалдан аниқланади. 3.3 жадвал. коэффициенти № тош-ғишт терими тури кесимлар учун коэффициенти ихтиёрий шаклдаги кесим учун тўғри тўртбурчак кесим учун 1. ҳамма хилдаги ғишт терими учун (2 банд бундан мустасно) 2. ковакли ва бўшлиқли йирик бетон …

5 / 22

г тақсимланган босим учун , босим эпюраси учбурчак шаклида бўлганда . тош-ғишт конструкциялар айрим қисмларининг юк кўтариш қобилиятини ошириш, кесим ўлчамларини ихчамлаштириш, яхлитлиги ва биргаликда ишлашини таъминлаш, ҳамда бино ва иншоотларнинг зилзилабардошлигини ошириш учун тош-ғишт теримлари арматураланиб кучайтирилади. тош-ғишт конструкцияларни арматуралашнинг қуйидаги усуллари қўлланилади: · ғишт теримини горизонтал чокларга симли тўрлар жойлаштириб кўндаланг арматуралаш (3.6 а расм) ; · ғишт теримини унинг ичига ёки ташқи сиртига пўлат стерженлар жойлаштириб бўйлама арматуралаш (3.6 б расм); · ғишт теримини темирбетон билан кўчайтириб, комплекс конструкция ҳосил қилиш (3.6 г расм); · ғишт теримини темирбетон ёки металл синч (гардиш, ром) ичига жойлаштириб кучайтириш (3.6 в, г расм). тўрлар билан кўндаланг арматураланган элементлар марказий сиқилишга қуйидаги формула бўйича ҳисобланади (3.11) бу ерда – ҳисобий бўйлама куч; – (3.9) формуладан аниқланувчи коэффициент; – бўйлама эгилиш коэффициенти, 3.1 жадвалдан аниқланади; - арматурали ғишт теримининг ҳисобий қаршилиги. ҳамма хилдаги ғиштлар ва тирқишли сопол тошлардан маркаси 25 ва ундан …
