1 / 19

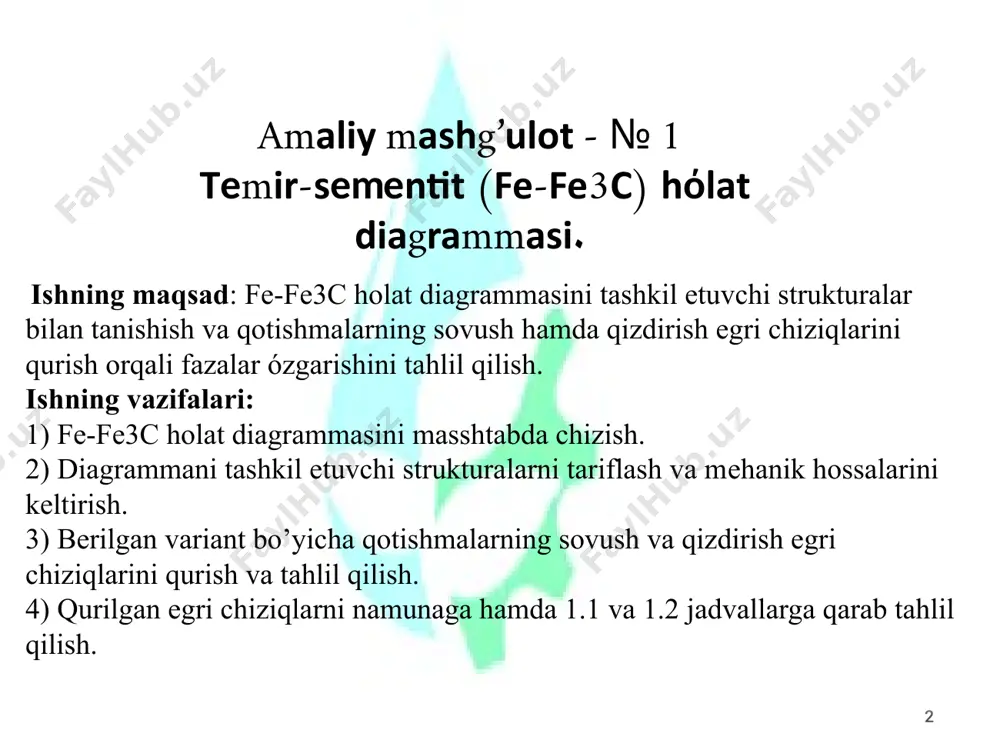

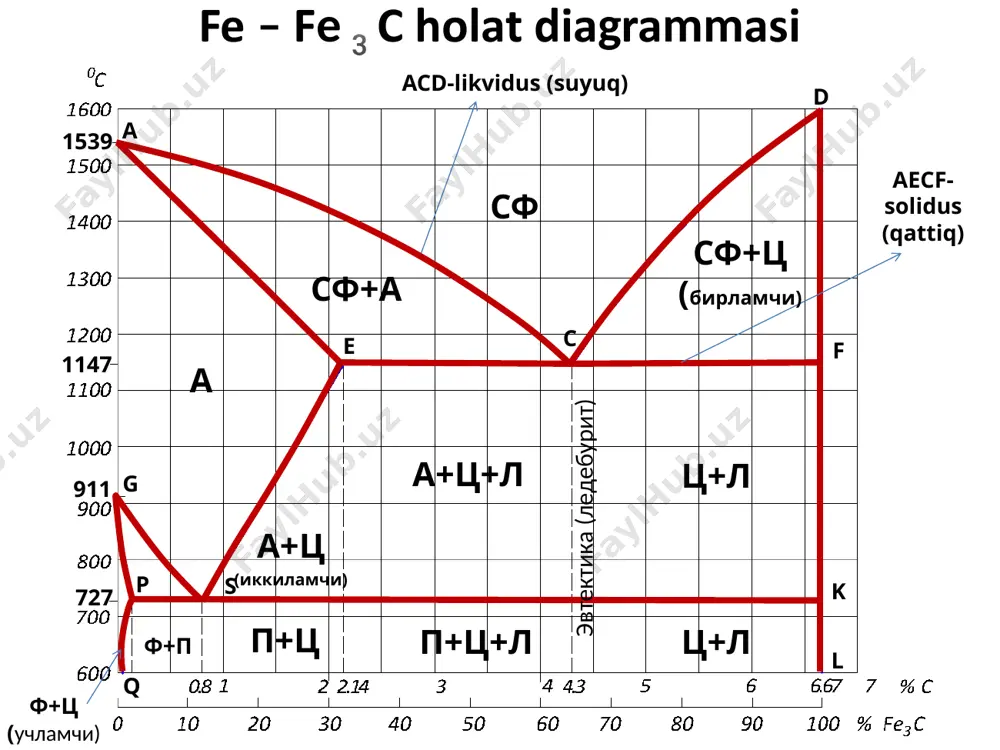

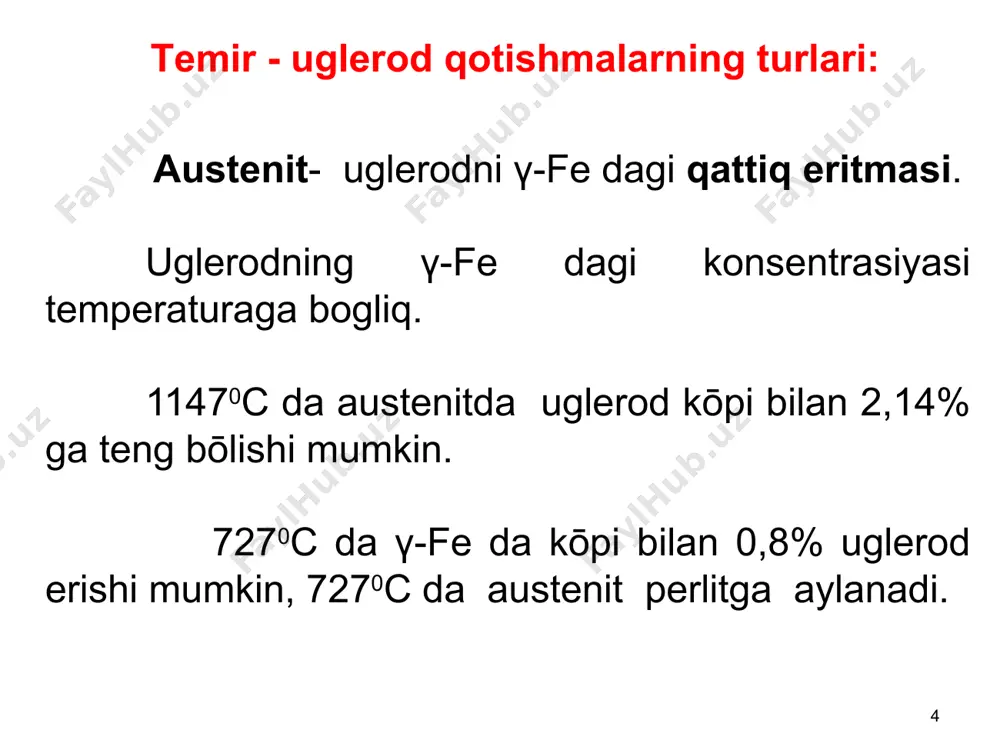

temir-tsementit (fe-fe3s) holat diagrammasi umumtexnik fanlar kafedrasi assistentlari aduraxmonova sh. ibragimova g. temir- sementit (fe-fe3s) holat diagrammasi. mavzu 03 materialshunoslik va konztrukson materiallar texnologiyasi fan: 1 amaliy mashg’ulot - № 1 temir-sementit (fe-fe3c) hόlat diagrammasi. 2 ishning maqsad: fe-fe3c holat diagrammasini tashkil etuvchi strukturalar bilan tanishish va qotishmalarning sovush hamda qizdirish egri chiziqlarini qurish orqali fazalar όzgarishini tahlil qilish. ishning vazifalari: 1) fe-fe3c holat diagrammasini masshtabda chizish. 2) diagrammani tashkil etuvchi strukturalarni tariflash va mehanik hossalarini keltirish. 3) berilgan variant bo’yicha qotishmalarning sovush va qizdirish egri chiziqlarini qurish va tahlil qilish. 4) qurilgan egri chiziqlarni namunaga hamda 1.1 va 1.2 jadvallarga qarab tahlil qilish. fe – fe3c holat diagrammasi 1539 1147 911 727 a c d acd-likvidus (suyuq) f e aecf-solidus (qattiq) g p q s k l sf sf+a sf+ts (birlamchi) a a+ts+l ts+l p+ts+l ts+l a+ts (ikkilamchi) p+ts f+p f+ts (uchlamchi) evtektika (ledeburit) austenit- uglerodni γ-fe dagi qattiq …

2 / 19

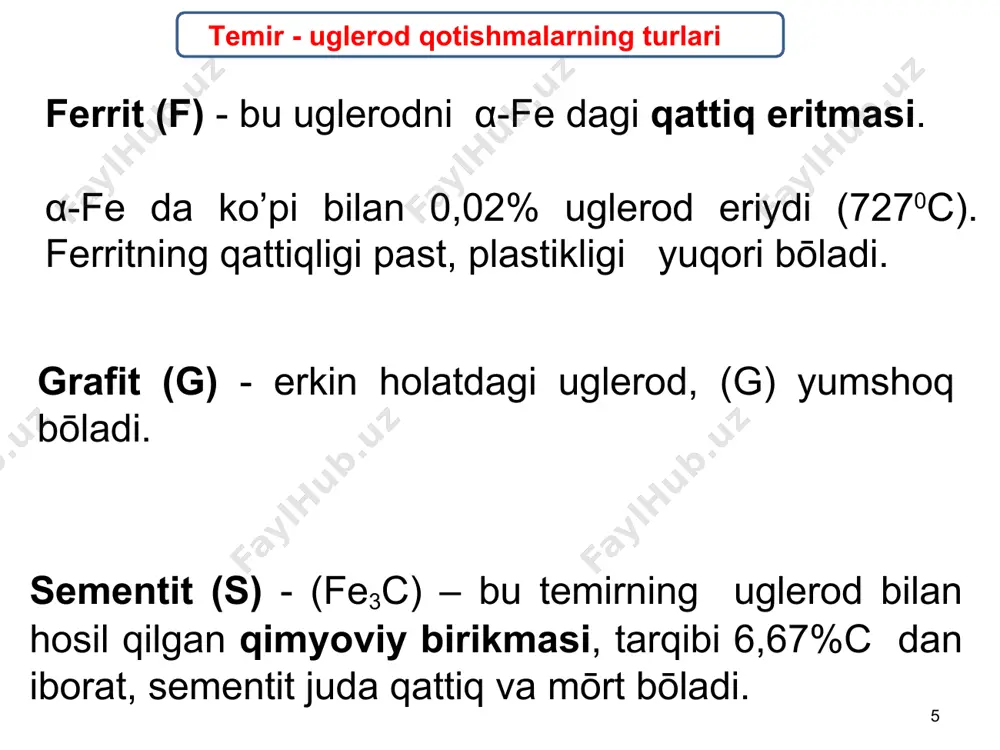

sida paydo bo’ladi. ledeburit (l) – a va s - ning mexanikaviy aralashmasi. 7270c dan pastda ledeburit p va s dan iborat bōlib,uning tarqibida 4,3% c bōladi. (l) qattiq va mōrt bōladi. ledeburit evtektoidli o’zgarish natijasida paydo bo’ladi. temir - uglerod qotishmalarning turlari 6 asd – likvidus chizigi, bu chiziqda birlamchi kristallanish boshlanadi, undan yuqorida qotishmalar suyuq holatda bōladi. aesf - solidus chizig’i, bu chiziqda birlamchi kristallanish tugaydi undan pastda qotishmalar qattiq holatda bōladi. ikkita chiziq orasida ham suyuq, ham qattiq fazalar mavjud bōladi. diagrammadagi kritik chiziqlar 7 fe-fe3c holat diagrammasi bo’yicha xususiy topshiriqlarni yechishga oid namuna: 1 -topshiriq: tarkibida 1 % uglero’d bo;lgan po’latni 1400 0s gacha qizdirganda quyidagilarni aniqlash kerak: 1. qotishmaning holati qanday? 2. suyiq qismida uglero’d miqdori qancha? 3. austenit tarkibida uglero’d miqdori qancha? 1539 1147 911 727 a c d acd-likvidus (suyuq) f e aecf-solidus (qattiq) g p q s k l sf sf+a sf+ts …

3 / 19

% uglerod mavjud 3) berilgan temperaturada austenitning tarkibidagi uglerod miqdorini aniqlash uchun “b" nutadan o’tqazilgan gorizontal chiziq bilan ae chizig’i kesishgan "a" nutadan vertikal chiziq tushurib, gorizontal koordinata o’qi bilan kesishgan nuqtada c=0,8% ekanligi aniqlanadi. demak austenitda 14000 c da 2,14% uglerod mavjud. fe-fe3c holat diagrammasi bo’yicha xususiy topshiriqlarni yechishga oid na’muna: 2 -topshiriq: tarkibida 6 % uglerod bo’lgan po’latni 1400 0s gacha qizdirganda quyidagilarni aniqlash kerak: 1. qotishmaning holati qanday? 2. suyuq qismida uglerod miqdori qancha? 3. austenit tarkibida uglerod miqdori qancha? 1539 1147 911 727 a c d acd-likvidus (suyuq) f e aecf-solidus (qattiq) g p q s k l sf sf+a sf+ts (birlamchi) a a+ts+l ts+l p+ts+l ts+l a+ts (ikkilamchi) p+ts f+p evtektika (ledeburit) qizdirish egri chizig’ini qurishga oid na’muna: 15 javoblari: 1.qotishmaning holati qanday? – qotishmaning holati suyuq qotishma va austenit kristallaridan iborat. 2. suyuq qismida uglerod miqdori qancha? – suyuq fazaning tarkibi 2,14 %uglerod mavjud. …

4 / 19

ster metall qotishmalarkimyoviy birikmasementit cual 2 qotishmasi mexanikaviy aralashma ledeburitperlital-cu qotishmasipb-ag qotishmasipb-sbqotishmasisn-zn qotishmasi qattiqeritmaferrit austenit fe-ni qotishmasi cu-si qotishmasi cu-zn qotishmasi /docprops/thumbnail.jpeg slayd 16 16 klaster metall qotishmalar kimyoviy birikma sementit cual2 qotishmasi mexanikaviy aralashma ledeburit perlit al-cu qotishmasi pb-ag qotishmasi pb-sb qotishmasi sn-zn qotishmasi qattiq eritma ferrit austenit fe-ni qotishmasi cu-si qotishmasi cu-zn qotishmasi /docprops/thumbnail.jpeg

5 / 19

temir-sementit (fe-fe3c) holatdiagrammasi - Page 5
