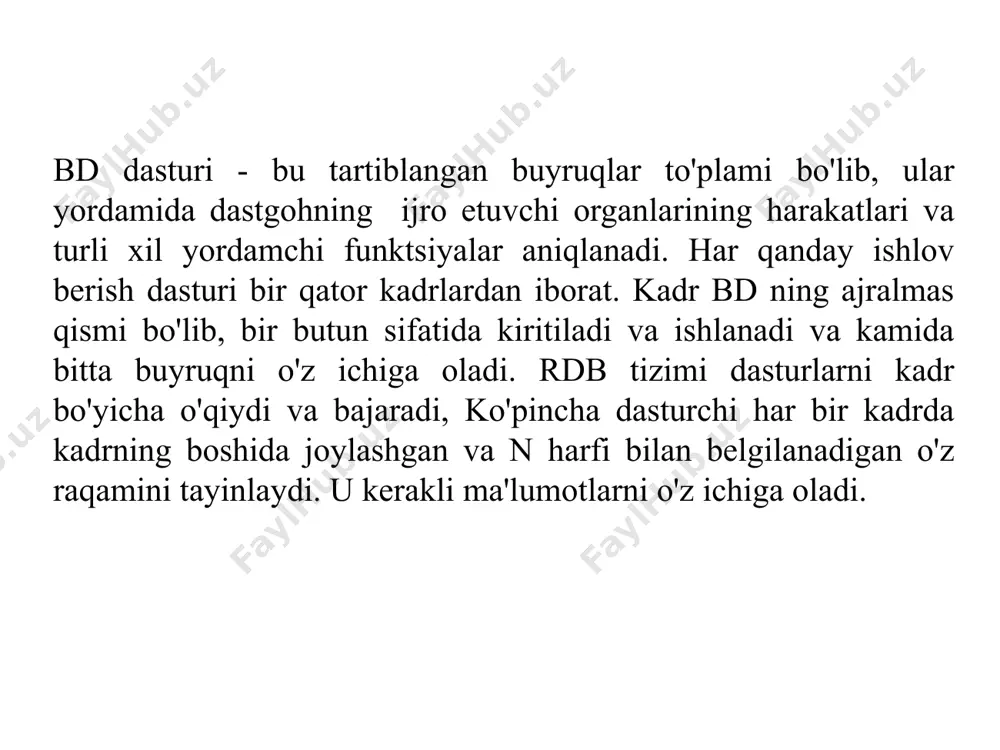

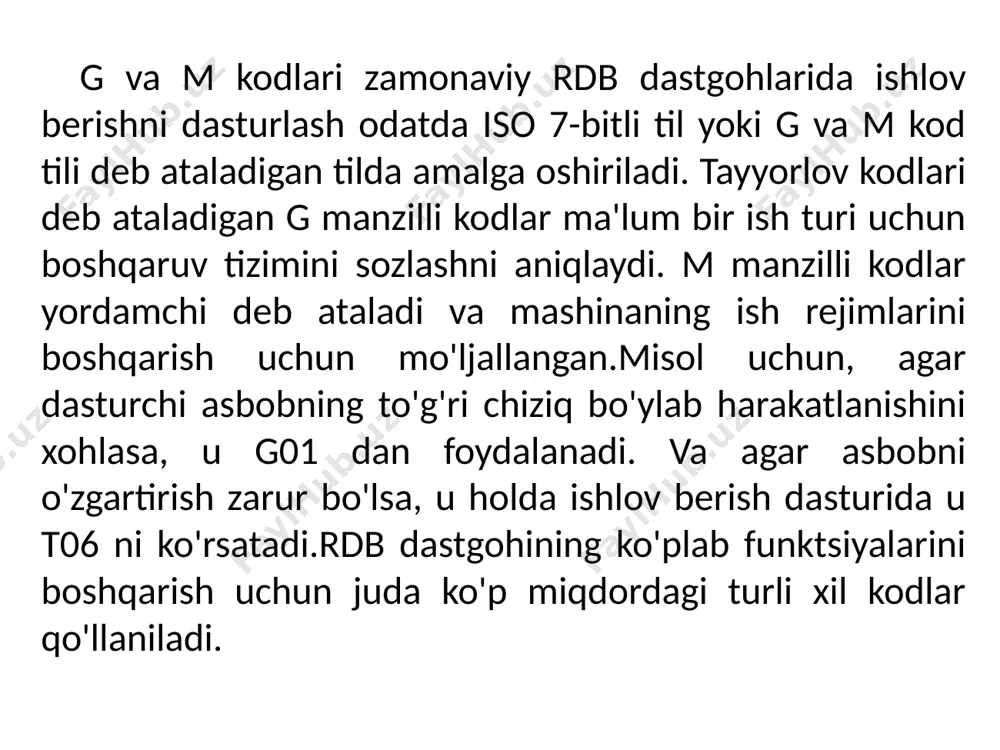

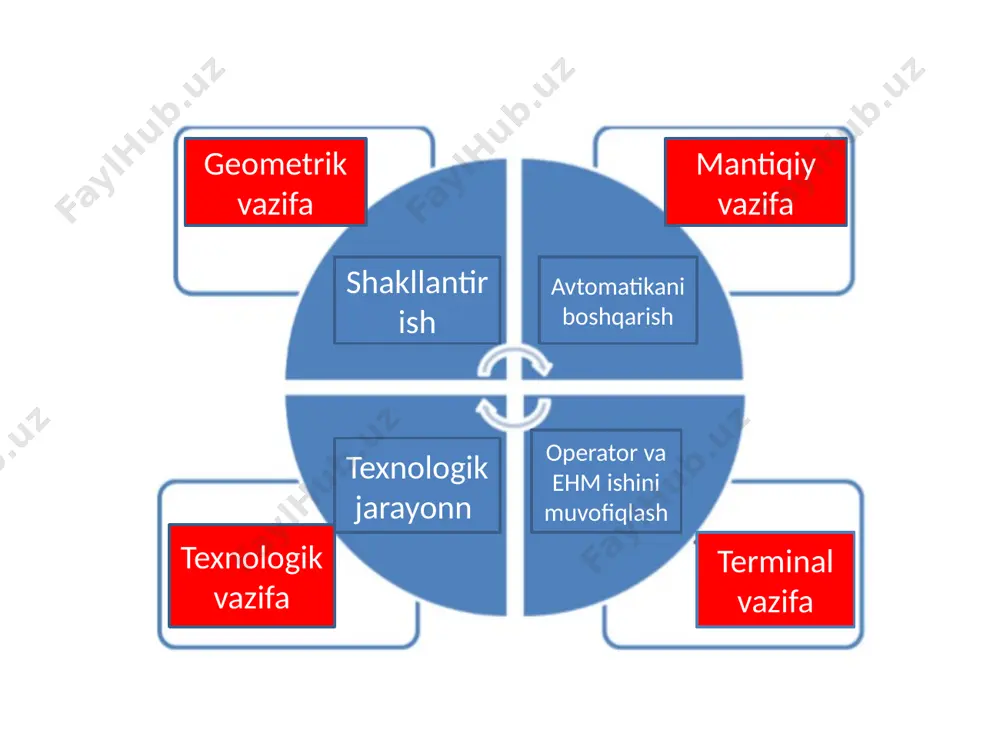

движения в станках с чпу boshqaruv dasturining tuzilishi bd dasturi - bu tartiblangan buyruqlar to'plami bo'lib, ular yordamida dastgohning ijro etuvchi organlarining harakatlari va turli xil yordamchi funktsiyalar aniqlanadi. har qanday ishlov berish dasturi bir qator kadrlardan iborat. kadr bd ning ajralmas qismi bo'lib, bir butun sifatida kiritiladi va ishlanadi va kamida bitta buyruqni o'z ichiga oladi. rdb tizimi dasturlarni kadr bo'yicha o'qiydi va bajaradi, ko'pincha dasturchi har bir kadrda kadrning boshida joylashgan va n harfi bilan belgilanadigan o'z raqamini tayinlaydi. u kerakli ma'lumotlarni o'z ichiga oladi. geometrik vazifa mantiqiy vazifa texnologik vazifa terminal vazifa shakllantirish avtomatikani boshqarish texnologik jarayonn operator va ehm ishini muvofiqlash g va m kodlari zamonaviy rdb dastgohlarida ishlov berishni dasturlash odatda iso 7-bitli til yoki g va m kod tili deb ataladigan tilda amalga oshiriladi. tayyorlov kodlari deb ataladigan g manzilli kodlar ma'lum bir ish turi uchun boshqaruv tizimini sozlashni aniqlaydi. m manzilli kodlar yordamchi …

2 / 16

'sir qilmaydi, ammo ular shunga qaramay zarur. boshqaruv qurilmasi xotirada bir dasturni boshqasidan ajrata olishi uchun bunday kadrlar uchun raqamlarni belgilashga ruxsat berilmaydi. boshqarish dasturi juda ko'p turli xil kadrlardan iborat. o'z navbatida, har bir bd kadri ma'lumotlar so'zlaridan iborat. ma'lumotlar so'z manzil (harf) va unga bog'liq bo'lgan raqamdan tuziladi.masalan, y manzil y o'qiga ishora qiladi va manzildan keyingi raqam bu o'q bo'ylab koordinatalarni bildiradi. g yoki m kodiga ishora qiluvchi raqamda nol (raqam oldidan nol) bo'lishi shart emas, masalan g01, g02, g03 va hokazo. g01 x3 y3 – bd kadri ; g – adres; 01 – son; g01 – ma`lumot so`zi (g-код); x – manzil; 3 – son; x3 –ma`lumot so`zi; y –manzil; 3 – son; y3 – ma`lumot so`zi. modal va modal bo'lmagan kodlarbarcha dastgoh kodlarini boshqaruv apparati xotirasida saqlash qobiliyatiga qarab ikki sinfga bo‘lish mumkin. modalmas kodlar faqat birta ,o`zi joylashgan kadrda amal qiladi. aksincha, modal kodlar …

3 / 16

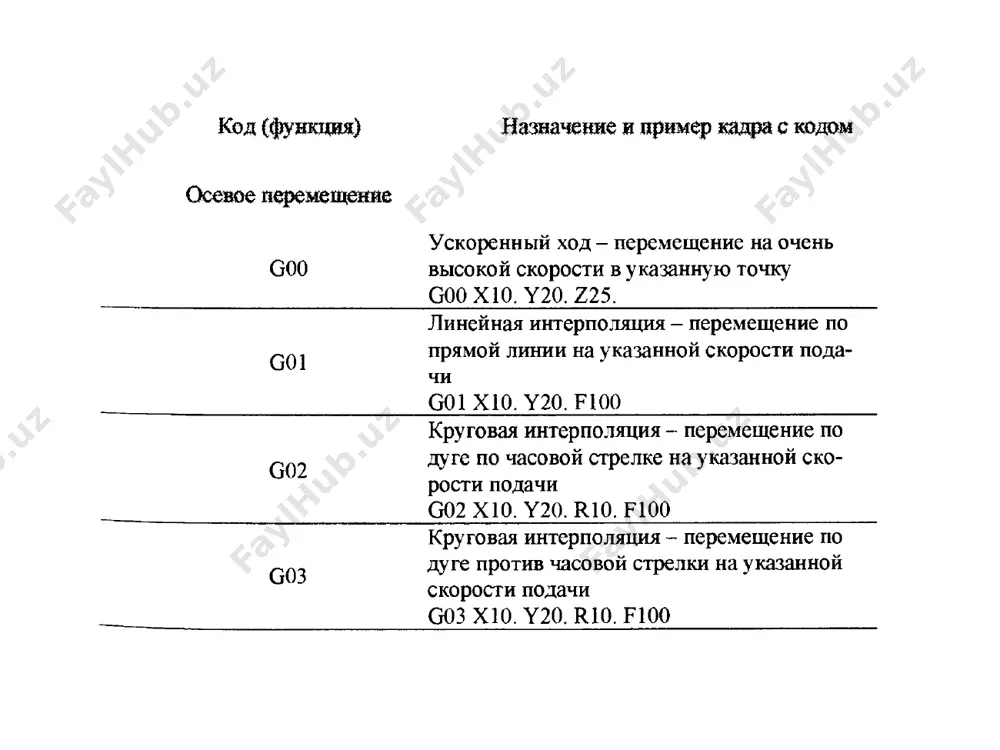

i bu kod qaysi guruhga va qaysi sinfga tegishli ekanligini bilishi kerak.m kodlari odatda modal va modal bo'lmaganlarga bo'linmasa ham, bu atama ularga nisbatan qo'llanilishi mumkin. masalan, sovutish suyuqligini etkazib berish (m07, m08, m09) yoki shpindelning aylanishi (m03, m04, m05) uchun mas'ul bo'lgan m kodlari guruhini tanlash mumkin. biroq, ko'pchilik m kodlarini modal bo'lmagan deb hisoblash kerak. ba'zi rdb qurilmalari har bir blokda faqat bitta m kodini dasturlash imkonini beradi. xavfsizlik qatori xavfsizlik qatori-rdbq ni ma`lum standart rejimga keltiruvchi,keraksiz funktsiyalarni bekor qiluvchi va boshqaruv dasturi bilan xavfsiz ishlashini ta`minlaydi.ko`p bd larida xavfsizlik qatori n10 kadr hisoblanadi. n10 g21 g40 g49 g54 g80 g90 k 15 funktsional guruh kod siljish g00,g01,g02,g03 koordinata sistemasi turi g90, g91 ma`lumotni kiritish birligi g20, g21 doimiy tsikllar g80,g81,g82,g83,g84,g85… ishchi koordinata tizimi g54,g55,g56,g57,g58… asbob uzunligini kompensatsiyalash g43,g44,g49 asbob radiusini korrektsiyalash g40,g41,g42 doimiy tsiklga qaytish g98,g99 image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png /docprops/thumbnail.jpeg

4 / 16

boshqaruv dasturining tuzilishi - Page 4

5 / 16

boshqaruv dasturining tuzilishi - Page 5
