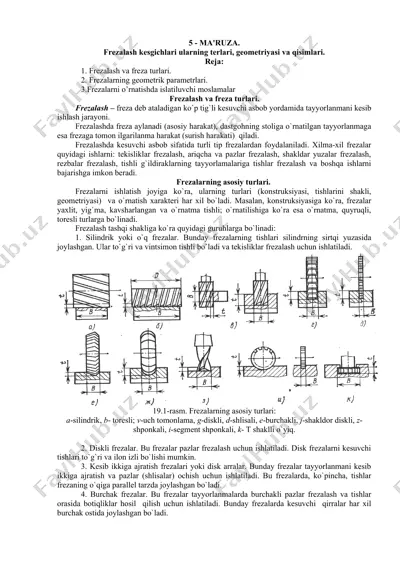

5 - ma'ruza. frezalash kesgichlari ularning terlari, geometriyasi va qisimlari. reja: 1. frezalash va freza turlari. 2. frezalarning geometrik parametrlari. 3.frezalarni o’rnatishda islatiluvchi moslamalar frezalash va freza turlari. frezalash – freza deb ataladigan ko`p tig`li kesuvchi asbob yordamida tayyorlanmani kesib ishlash jarayoni. frezalashda freza aylanadi (asosiy harakat), dastgohning stoliga o`rnatilgan tayyorlanmaga esa frezaga tomon ilgarilanma harakat (surish harakati) qiladi. frezalashda kesuvchi asbob sifatida turli tip frezalardan foydalaniladi. xilma-xil frezalar quyidagi ishlarni: tekisliklar frezalash, ariqcha va pazlar frezalash, shakldar yuzalar frezalash, rezbalar frezalash, tishli g`ildiraklarning tayyorlamalariga tishlar frezalash va boshqa ishlarni bajarishga imkon beradi. frezalarning asosiy turlari. frezalarni ishlatish joyiga ko`ra, ularning turlari (konstruksiyasi, tishlarini shakli, geometriyasi) va o`rnatish xarakteri har xil bo`ladi. masalan, konstruksiyasiga ko`ra, frezalar yaxlit, yig`ma, kavsharlangan va o`rnatma tishli; o`rnatilishiga ko`ra esa o`rnatma, quyruqli, toresli turlarga bo`linadi. frezalash tashqi shakliga ko`ra quyidagi guruhlarga bo`linadi: 1. silindrik yoki o`q frezalar. bunday frezalarning tishlari silindrning sirtqi yuzasida joylashgan. ular …

2 / 3

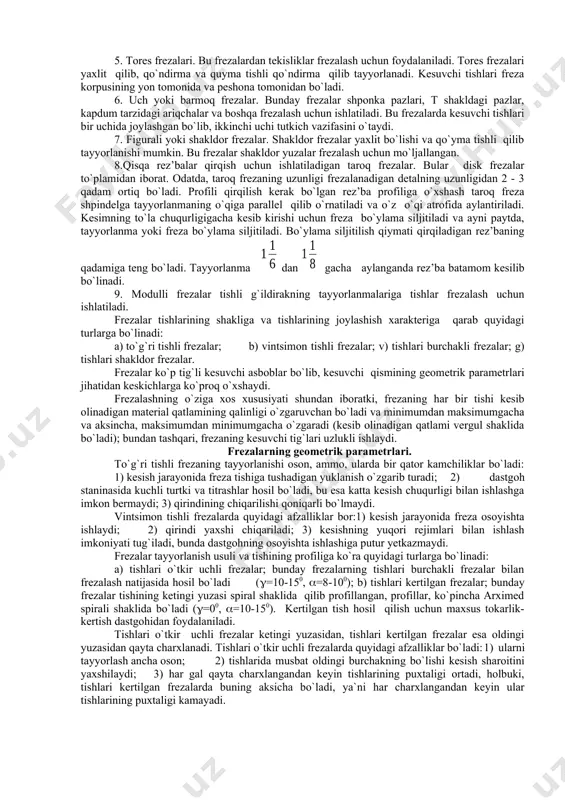

tayyorlanmalarda burchakli pazlar frezalash va tishlar orasida botiqliklar hosil qilish uchun ishlatiladi. bunday frezalarda kesuvchi qirralar har xil burchak ostida joylashgan bo`ladi. 5. tores frezalari. bu frezalardan tekisliklar frezalash uchun foydalaniladi. tores frezalari yaxlit qilib, qo`ndirma va quyma tishli qo`ndirma qilib tayyorlanadi. kesuvchi tishlari freza korpusining yon tomonida va peshona tomonidan bo`ladi. 6. uch yoki barmoq frezalar. bunday frezalar shponka pazlari, t shakldagi pazlar, kapdum tarzidagi ariqchalar va boshqa frezalash uchun ishlatiladi. bu frezalarda kesuvchi tishlari bir uchida joylashgan bo`lib, ikkinchi uchi tutkich vazifasini o`taydi. 7. figurali yoki shakldor frezalar. shakldor frezalar yaxlit bo`lishi va qo`yma tishli qilib tayyorlanishi mumkin. bu frezalar shakldor yuzalar frezalash uchun mo`ljallangan. 8.qisqa rez’balar qirqish uchun ishlatiladigan taroq frezalar. bular disk frezalar to`plamidan iborat. odatda, taroq frezaning uzunligi frezalanadigan detalning uzunligidan 2 - 3 qadam ortiq bo`ladi. profili qirqilish kerak bo`lgan rez’ba profiliga o`xshash taroq freza shpindelga tayyorlanmaning o`qiga parallel qilib o`rnatiladi va o`z o`qi …

3 / 3

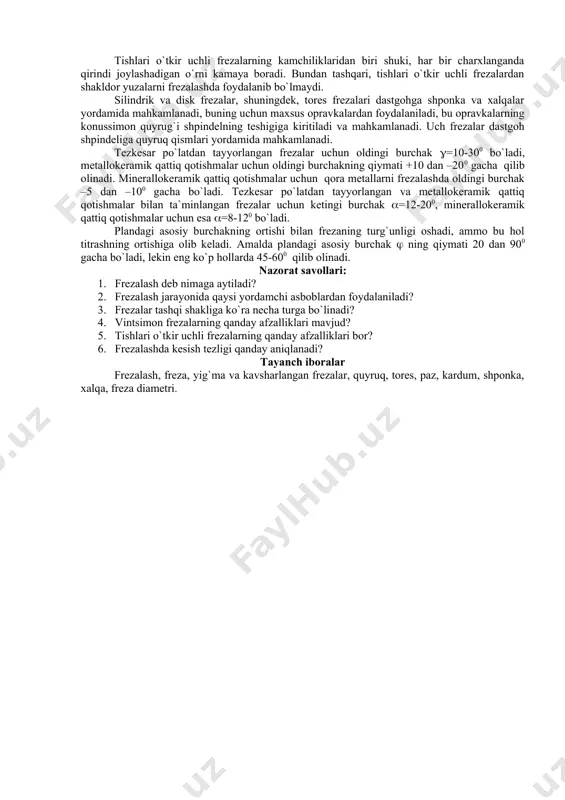

dan iboratki, frezaning har bir tishi kesib olinadigan material qatlamining qalinligi o`zgaruvchan bo`ladi va minimumdan maksimumgacha va aksincha, maksimumdan minimumgacha o`zgaradi (kesib olinadigan qatlami vergul shaklida bo`ladi); bundan tashqari, frezaning kesuvchi tig`lari uzlukli ishlaydi. frezalarning geometrik parametrlari. to`g`ri tishli frezaning tayyorlanishi oson, ammo, ularda bir qator kamchiliklar bo`ladi: 1) kesish jarayonida freza tishiga tushadigan yuklanish o`zgarib turadi; 2) dastgoh staninasida kuchli turtki va titrashlar hosil bo`ladi, bu esa katta kesish chuqurligi bilan ishlashga imkon bermaydi; 3) qirindining chiqarilishi qoniqarli bo`lmaydi. vintsimon tishli frezalarda quyidagi afzalliklar bor:1) kesish jarayonida freza osoyishta ishlaydi; 2) qirindi yaxshi chiqariladi; 3) kesishning yuqori rejimlari bilan ishlash imkoniyati tug`iladi, bunda dastgohning osoyishta ishlashiga putur yetkazmaydi. frezalar tayyorlanish usuli va tishining profiliga ko`ra quyidagi turlarga bo`linadi: a) tishlari o`tkir uchli frezalar; bunday frezalarning tishlari burchakli frezalar bilan frezalash natijasida hosil bo`ladi (=10-150, =8-100); b) tishlari kertilgan frezalar; bunday frezalar tishining ketingi yuzasi spiral shaklida qilib profillangan, profillar, …
