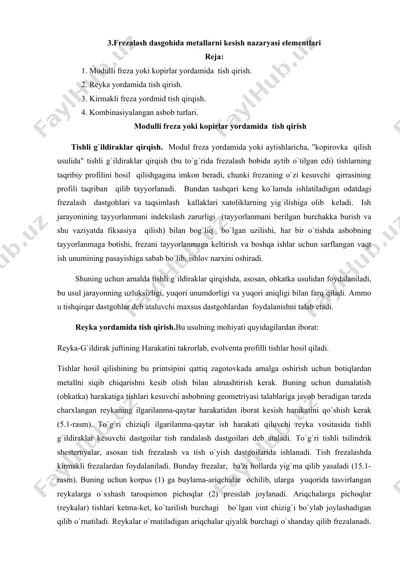

3.frezalash dasgohida metallarni kesish nazaryasi elementlari reja: 1. моdulli freza yoki kopirlar yordamida tish qirish. 2. rеykа yordamida tish qirish. 3. kirmakli freza yordmid tish qirqish. 4. kombinasiyalangan asbob turlari. моdulli freza yoki kopirlar yordamida tish qirish тishli g`ildiraklar qirqish. modul freza yordamida yoki aytishlaricha, "kopirovka qilish usulida" tishli g`ildiraklar qirqish (bu to`g`rida frezalash bobida aytib o`tilgan edi) tishlarning taqribiy profilini hosil qilishgagina imkon beradi, chunki frezaning o`zi kesuvchi qirrasining profili taqriban qilib tayyorlanadi. bundan tashqari keng ko`lamda ishlatiladigan odatdagi frezalash dastgohlari va taqsimlash kallaklari xatoliklarning yig`ilishiga olib keladi. ish jarayonining tayyorlanmani indekslash zarurligi (tayyorlanmani berilgan burchakka burish va shu vaziyatda fiksasiya qilish) bilan bog`liq bo`lgan uzilishi, har bir o`tishda asbobning tayyorlanmaga botishi, frezani tayyorlanmaga keltirish va boshqa ishlar uchun sarflangan vaqt ish unumining pasayishiga sabab bo`lib, ishlov narxini oshiradi. shuning uchun amalda tishli g`ildiraklar qirqishda, asosan, obkatka usulidan foydalaniladi, bu usul jarayonning uzluksizligi, yuqori unumdorligi va yuqori aniqligi bilan …

2 / 5

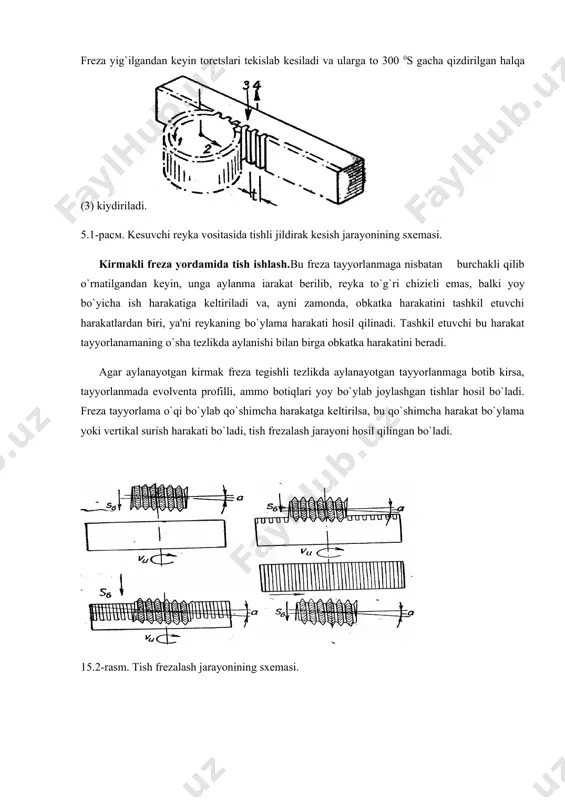

lar kesuvchi dastgoіlar tish randalash dastgoіlari deb ataladi. to`g`ri tishli tsilindrik shesternyalar, asosan tish frezalash va tish o`yish dastgoіlarida ishlanadi. tish frezalashda kirmakli frezalardan foydalaniladi. bunday frezalar, ba'zi hollarda yig`ma qilib yasaladi (15.1- rasm). buning uchun korpus (1) ga buylama-ariqchalar ochilib, ularga yuqorida tasvirlangan reykalarga o`xshash taroqsimon pichoqlar (2) presslab joylanadi. ariqchalarga pichoqlar (reykalar) tishlari ketma-ket, ko`tarilish burchagi bo`lgan vint chizig`i bo`ylab joylashadigan qilib o`rnatiladi. reykalar o`rnatiladigan ariqchalar qiyalik burchagi o`shanday qilib frezalanadi. freza yig`ilgandan keyin toretslari tekislab kesiladi va ularga to 300 0s gacha qizdirilgan halqa (3) kiydiriladi. 5.1-расм. kesuvchi reyka vositasida tishli јildirak kesish jarayonining sxemasi. kirmakli freza yordamida tish ishlash.bu freza tayyorlanmaga nisbatan burchakli qilib o`rnatilgandan keyin, unga aylanma іarakat berilib, reyka to`g`ri chiziєli emas, balki yoy bo`yicha ish harakatiga keltiriladi va, ayni zamonda, obkatka harakatini tashkil etuvchi harakatlardan biri, ya'ni reykaning bo`ylama harakati hosil qilinadi. tashkil etuvchi bu harakat tayyorlanamaning o`sha tezlikda aylanishi bilan birga obkatka …

3 / 5

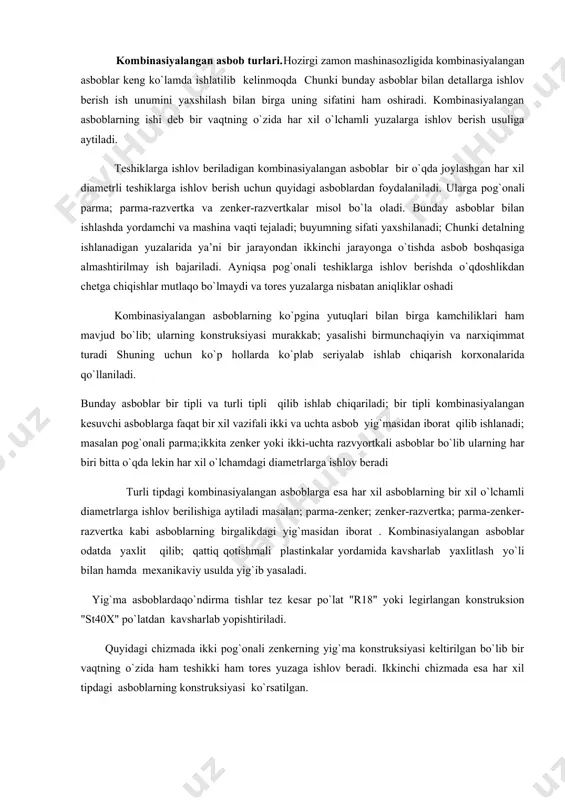

tning o`zida har xil o`lchamli yuzalarga ishlov berish usuliga aytiladi. teshiklarga ishlov beriladigan kombinasiyalangan asboblar bir o`qda joylashgan har xil diametrli teshiklarga ishlov berish uchun quyidagi asboblardan foydalaniladi. ularga pog`onali parma; parma-razvertka va zenker-razvertkalar misol bo`la oladi. bunday asboblar bilan ishlashda yordamchi va mashina vaqti tejaladi; buyumning sifati yaxshilanadi; chunki detalning ishlanadigan yuzalarida ya’ni bir jarayondan ikkinchi jarayonga o`tishda asbob boshqasiga almashtirilmay ish bajariladi. ayniqsa pog`onali teshiklarga ishlov berishda o`qdoshlikdan chetga chiqishlar mutlaqo bo`lmaydi va tores yuzalarga nisbatan aniqliklar oshadi kombinasiyalangan asboblarning ko`pgina yutuqlari bilan birga kamchiliklari ham mavjud bo`lib; ularning konstruksiyasi murakkab; yasalishi birmunchaqiyin va narxiqimmat turadi shuning uchun ko`p hollarda ko`plab seriyalab ishlab chiqarish korxonalarida qo`llaniladi. bunday asboblar bir tipli va turli tipli qilib ishlab chiqariladi; bir tipli kombinasiyalangan kesuvchi asboblarga faqat bir xil vazifali ikki va uchta asbob yig`masidan iborat qilib ishlanadi; masalan pog`onali parma;ikkita zenker yoki ikki-uchta razvyortkali asboblar bo`lib ularning har biri bitta o`qda lekin …

4 / 5

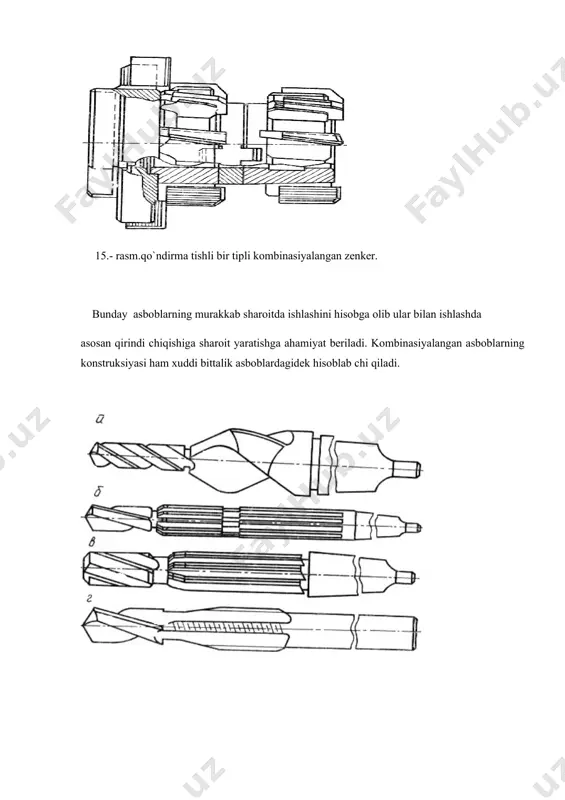

ga ishlov beradi. ikkinchi chizmada esa har xil tipdagi asboblarning konstruksiyasi ko`rsatilgan. 15.- rasm.qo`ndirma tishli bir tipli kombinasiyalangan zenker. bunday asboblarning murakkab sharoitda ishlashini hisobga olib ular bilan ishlashda asosan qirindi chiqishiga sharoit yaratishga ahamiyat beriladi. kombinasiyalangan asboblarning konstruksiyasi ham xuddi bittalik asboblardagidek hisoblab chi qiladi. takrorlash uchun savollar. 1. frezalash deb nimaga aytiladi? 2. frezalash jarayonida qaysi yordamchi asboblardan foydalaniladi? 3. frezalar tashqi shakliga ko`ra necha turga bo`linadi? 4. vinsimon frezalarning qanday afzalliklari mavjud? 5. tishlari o`tkir uchli frezalarning qanday afzalliklari bor? 6. frezalashda kesish tezligi qanday aniqlanadi? 7. nima sababdan hozirgi zamonda kombinasiyalangan asboblardan foydalanilmoqda? 8. kombinasiyalangan asboblarga qanday keskichlar ishlatiladi? 9. bir tipli kombinasiyalangan asboblar qanday ishlar bajariladi? 10. turli tipdagi kombinasiyalangan asboblarda qanday ishlar bajariladi? tayanch iboralari. kombinasiya, parma-zenker, zenker-razvyortka, mexanikaviy usul, konstruksiya, pog`onali, turli tipli, bir tipli. image1.jpeg image2.jpeg image3.png image4.png
