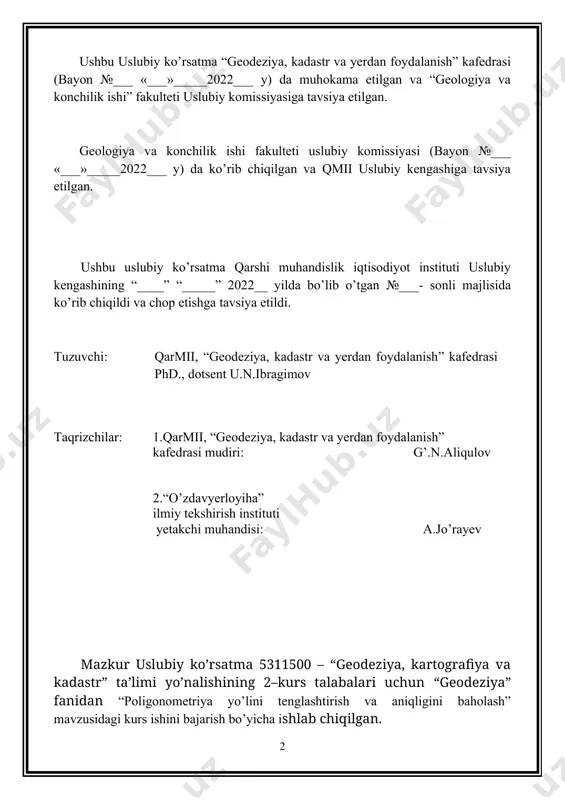

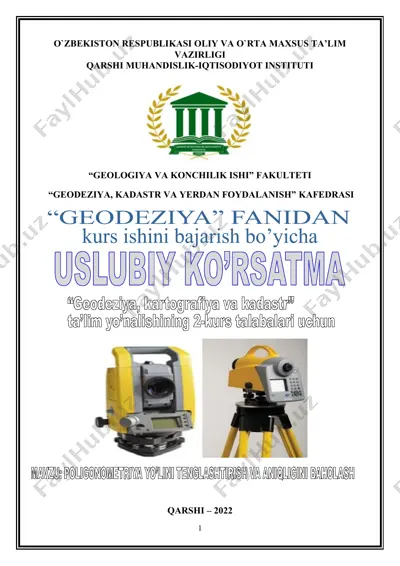

o`zbekiston respublikasi oliy va o`rta maxsus ta’lim vazirligi qarshi muhandislik-iqtisodiyot instituti “geologiya va konchilik ishi” fakulteti “geodeziya, kadastr va yerdan foydalanish” kafedrasi qarshi – 2022 ushbu uslubiy ko’rsatma “geodeziya, kadastr va yerdan foydalanish” kаfedrasi (bayon №___ «___»_____2022___ y) da muhokama etilgan va “geologiya va konchilik ishi” fakulteti uslubiy komissiyasiga tavsiya etilgan. geologiya va konchilik ishi fakulteti uslubiy komissiyasi (bayon №___ «___»_____2022___ y) da ko’rib chiqilgan va qmii uslubiy kengashiga tavsiya etilgan. ushbu uslubiy ko’rsatma qarshi muhandislik iqtisodiyot instituti uslubiy kengashining “____” “_____” 2022__ yilda bo’lib o’tgan №___- sonli majlisida ko’rib chiqildi va chop etishga tavsiya etildi. tuzuvchi: qarmii, “geodeziya, kadastr va yerdan foydalanish” kafedrasi phd., dotsent u.n.ibragimov taqrizchilar: 1.qarmii, “geodeziya, kadastr va yerdan foydalanish” kafedrasi mudiri: g’.n.aliqulov 2.“o’zdavyerloyiha” ilmiy tekshirish instituti yetakchi muhandisi: a.jo’rayev mazkur uslubiy ko’rsatma 5311500 – “geodeziya, kartografiya va kadastr” ta’limi yo’nalishining 2–kurs talabalari uchun “geodeziya” fanidan “poligonometriya yo’lini tenglashtirish va aniqligini baholash” mavzusidagi kurs ishini bajarish …

2 / 25

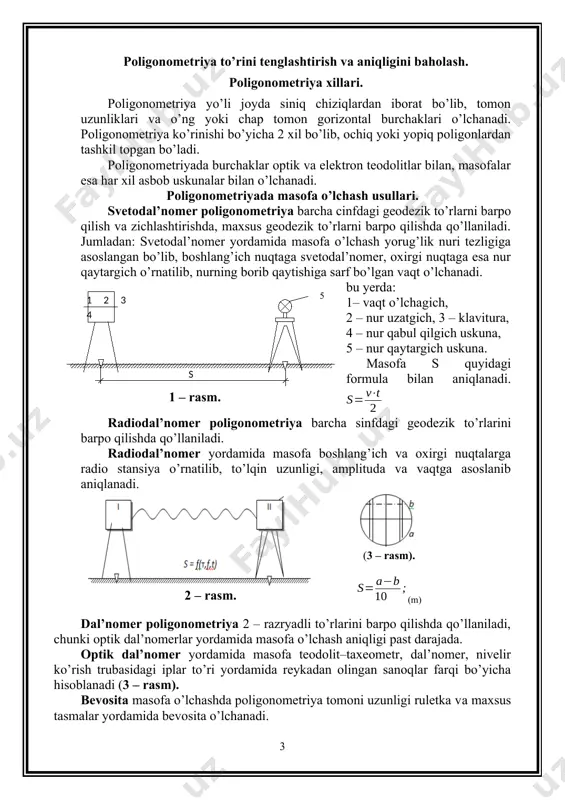

da masofa o’lchash yorug’lik nuri tezligiga asoslangan bo’lib, boshlang’ich nuqtaga svetodal’nomer, oxirgi nuqtaga esa nur qaytargich o’rnatilib, nurning borib qaytishiga sarf bo’lgan vaqt o’lchanadi. ( 1 2 3 4 ) 5 ( s ) 1 – rasm. bu yerda: 1– vaqt o’lchagich, 2 – nur uzatgich, 3 – klavitura, 4 – nur qabul qilgich uskuna, 5 – nur qaytargich uskuna. masofa s quyidagi formula bilan aniqlanadi. radiodal’nomer poligonometriya barcha sinfdagi geodezik to’rlarini barpo qilishda qo’llaniladi. radiodal’nomer yordamida masofa boshlang’ich va oxirgi nuqtalarga radio stansiya o’rnatilib, to’lqin uzunligi, amplituda va vaqtga asoslanib aniqlanadi. 2 – rasm. (3 – rasm). (m) dal’nomer poligonometriya 2 – razryadli to’rlarini barpo qilishda qo’llaniladi, chunki optik dal’nomerlar yordamida masofa o’lchash aniqligi past darajada. оptik dal’nomer yordamida masofa teodolit–taxeometr, dal’nomer, nivelir ko’rish trubasidagi iplar to’ri yordamida reykadan olingan sanoqlar farqi bo’yicha hisoblanadi (3 – rasm). bevosita masofa o’lchashda poligonometriya tomoni uzunligi ruletka vа maxsus tasmalar yordamida bevosita …

3 / 25

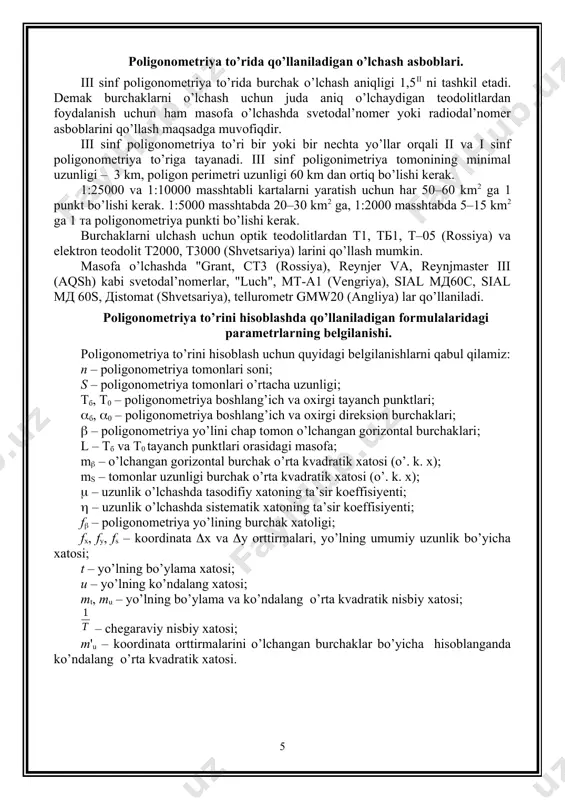

lchashda svetodal’nomer yoki radiodal’nomer asboblarini qo’llash maqsadga muvofiqdir. iii sinf poligonometriya to’ri bir yoki bir nechta yo’llar orqali ii vа i sinf poligonometriya to’riga tayanadi. iii sinf poligonimetriya tomonining minimal uzunligi – 3 km, poligon perimetri uzunligi 60 km dan ortiq bo’lishi kerak. 1:25000 vа 1:10000 masshtabli kartalarni yaratish uchun har 50–60 km2 gа 1 punkt bo’lishi kerak. 1:5000 masshtabda 20–30 km2 gа, 1:2000 masshtabda 5–15 km2 gа 1 та poligonometriya punkti bo’lishi kerak. burchaklarni ulchash uchun optik teodolitlardan т1, тб1, т–05 (rossiya) vа elektron teodolit т2000, т3000 (shvetsariya) larini qo’llash mumkin. маsofa o’lchashda "grant, ст3 (rossiya), reynjer va, reynjmaster iii (аqsh) kabi svetodal’nomerlar, "luch", мт-а1 (vengriya), sial мд60с, sial мд 60s, дistomat (shvetsariya), tellurometr gmw20 (angliya) lar qo’llaniladi. poligonometriya to’rini hisoblashda qo’llaniladigan formulalaridagi parametrlarning belgilanishi. poligonometriya to’rini hisoblash uchun quyidagi belgilanishlarni qabul qilamiz: n – poligonometriya tomonlari soni; s – poligonometriya tomonlari o’rtacha uzunligi; тб, т0 – poligonometriya boshlang’ich …

4 / 25

hangan burchaklar bo’yicha hisoblanganda ko’ndalang o’rta kvadratik xatosi. 7-rasm. poligonomtriya to’rining sxemasi. poligonometriya to’rini parametrik usulda tenglashtirish vа aniqligini baholash. komsomol vа qovchin poligonometriya punktlari orasidagi poligono-metriya to’rini tenglashtirishni misol tariqasida ko’rib chiqamiz. chap o’lchan-gan burilish burchak (i)lari vа tomonlar uzunlik (si)lari, hamda tayanch punkt koordinatalari quyidagi 1– chi va 2– chi jadvallarida keltirilgan. burchaklar vа tomon uzunliklari qiymatlari. 1–jadval. punktlar. burilish burchaklari (chap), masofa uzunligi, s, м dala aniqliklari. = ±0,0002 = 0,000008 m= ±3",5 komsomol, 1 179° 38' 43" 500,216 2 205° 14' 48" 730,983 3 183° 25' 28" 731,805 4 190° 31' 25" 483,115 5 78° 16' 17" 450,208 6 178° 28' 14" 381,973 7 181° 35' 25" 400,252 8 268° 31' 02" 538,444 9 175° 44' 33" 489,866 qovchin, 10 210° 53' 39" 2–jadval. direksion burchaklar. кооrdinatalar (m). qarshi – komsomol qovchin – g’uzor komsomol. qovchin. xk yk xq yq 74010i55ii 126030i43ii 6385,808 4108 7132,814 7719,4346 …

5 / 25

5. кооrdinata orttirmalari quyidagi formulalar bo’yicha hisoblanadi. х = s*cos ; y = s*sin. olingan natijalar 3– chi jadvalning 5– chi vа 6– chi ustunlariga kiritilib yoziladi. 6. кооrdinata orttirmalari xatoliklarini quyidagi formulalar bo’yicha hisoblab chiqaramiz. fx = [x'] – (хoxir – хbosh) = 747,18 – 747,186= – 0,006 m; fу= [у'] – (уoxir – уbosh) = 3611,12 – 3611,095= +0,025 m, bu yerda: хoxir vа уoxir – охirgi nuqtalar koordinatalari, хbosh vа уbosh – boshlang’ich nuqtalar koordinatalari. 7. uzunlik bo’yicha xatolik quyidagi shartni bajarishi kerak. = 2,5 см = 0,025 м. 8. fx vа fy хаtolarini teskari ishora bilan tarqatib х vа у qiymatlarini hisoblaymiz. 9. poligonometriya nuqtalarining koordinatalarini quyidagi formula yordamida hisoblaymiz. хi = xi-1 + x (3) yi = yi-1 + y olingan natijalarni 3 – jadvalning 9 – chi vа 10 – chi ustunlariga yozamiz. 1 poligonometriya nuqtalarining koordinatalarini hisoblash qaytnomasi. 3–jadval. punktlar burilish burchaklari direksion …
