1 / 20

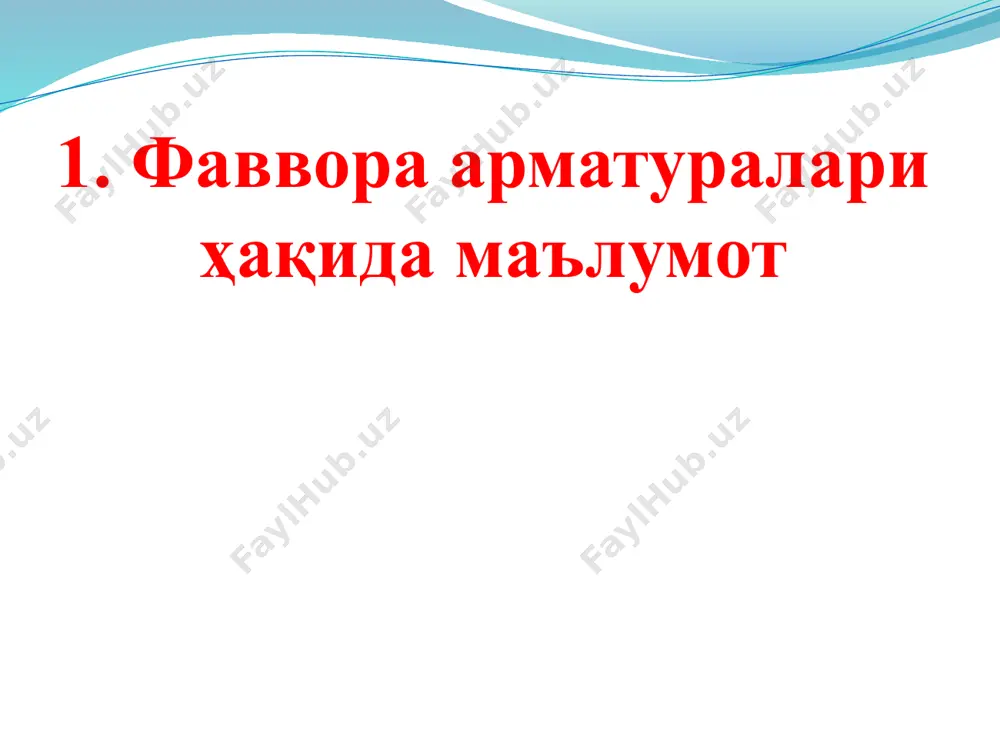

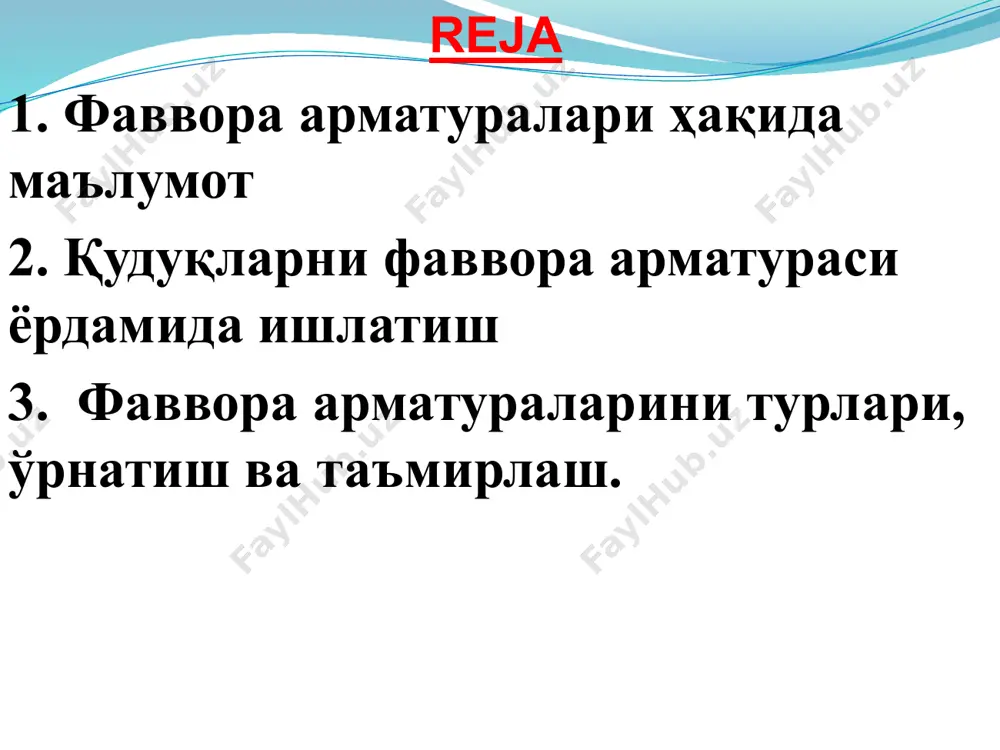

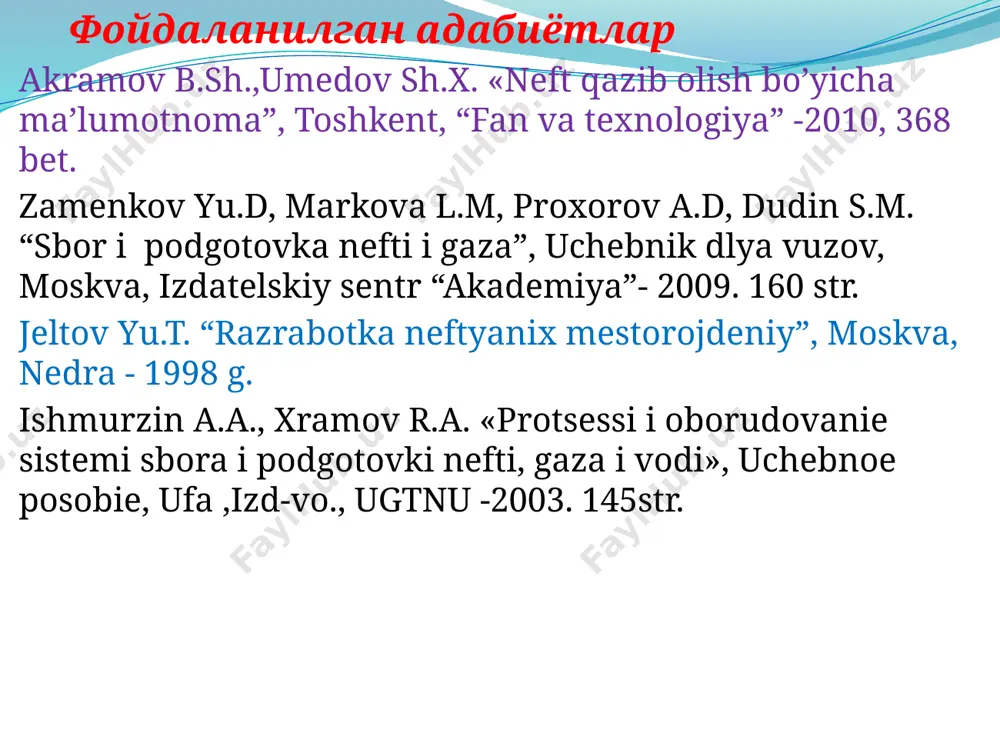

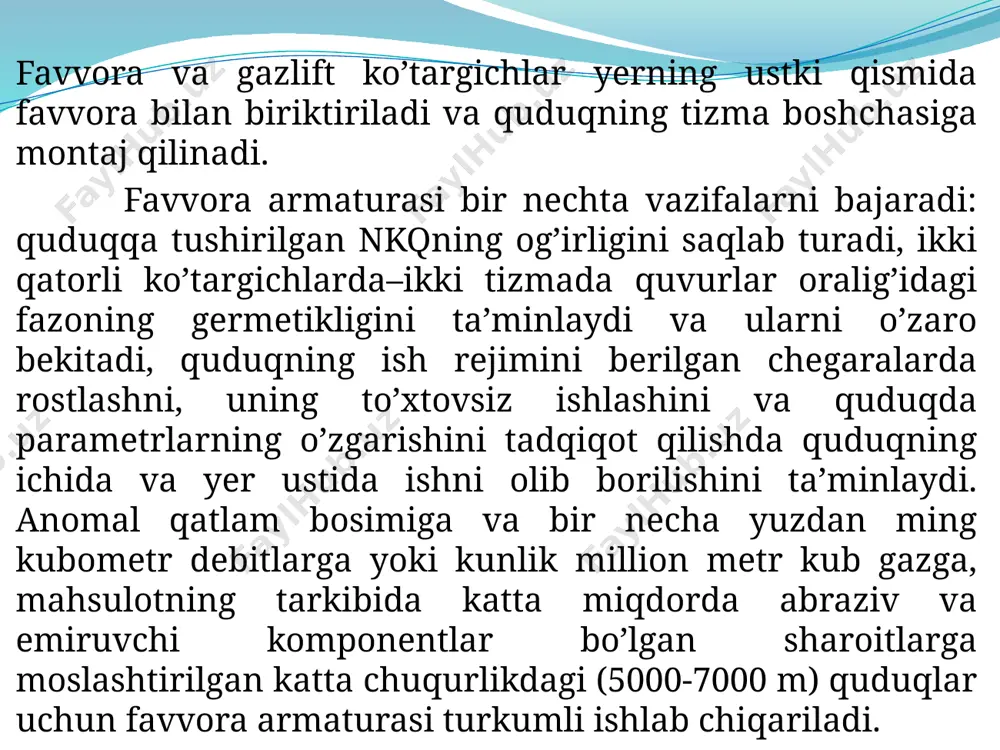

слайд 1 favvora armaturasi konstruksiyasi va uni tashkil etuvchi elementlar 1. фаввора арматуралари ҳақида маълумот 2. қудуқларни фаввора арматураси ёрдамида ишлатиш 3. фаввора арматураларини турлари, ўрнатиш ва таъмирлаш. reja фойдаланилган адабиётлар akramov b.sh.,umedov sh.x. «neft qazib olish bo’yicha ma’lumotnoma”, toshkent, “fan va texnologiya” -2010, 368 bet. zamenkov yu.d, markova l.m, proxorov a.d, dudin s.m. “sbor i podgotovka nefti i gaza”, uchebnik dlya vuzov, moskva, izdatelskiy sentr “akademiya”- 2009. 160 str. jeltov yu.t. “razrabotka neftyanix mestorojdeniy”, moskva, nedra - 1998 g. ishmurzin a.a., xramov r.a. «protsessi i oborudovanie sistemi sbora i podgotovki nefti, gaza i vodi», uchebnoe posobie, ufa ,izd-vo., ugtnu -2003. 145str. 1. фаввора арматуралари ҳақида маълумот favvora va gazlift ko’targichlar yerning ustki qismida favvora bilan biriktiriladi va quduqning tizma boshchasiga montaj qilinadi. favvora armaturasi bir nechta vazifalarni bajaradi: quduqqa tushirilgan nkqning og’irligini saqlab turadi, ikki qatorli ko’targichlarda–ikki tizmada quvurlar oralig’idagi fazoning germetikligini ta’minlaydi va ularni o’zaro bekitadi, quduqning ish …

2 / 20

xil favvoralanish shartlarida favvora armaturalarini qo’llashda bir necha tipdagi armatura ishlab chiqiladi. ishlab chiqarilgan favvora armaturalari quyidagi turlarga ajratiladi: 1)ishchi bosimiga qarab 40,75,125,200,300 va 500 kg/sm2 (sinash bosimlari 75,150,250,400,600 va 1000 kg/sm2) , sinash bosimi ishchi bosimidan ikki marta katta bo’ladi; 2)qismlarining o’zaro ulanishiga ko’ra – flansli va rezbali armatura; ikkinchi turi qismlarga ajratishning qiyinchiligi tufayli keng tarqalmagan ; 3)quduqqa tushirilgan quduqlar qatorlari soniga qarab –bir qatorli va ikki qatorli ; 4)tuzilishi bo’yicha (chizish chiziqlarining joylashishiga ko’ra) – uchlik (troynik) va turtyokli (krestovik); 5)stovoli ulchamiga ko’ra -100yoki 63 mm. favvora armaturasi qalin devorli uchliklar, turtyoklar, quvurchalar (patrubka), zulfinlardan yigilib ikki qismga ajratiladi: quvur (boshchasi) uchi va favvora archasi. 2.қудуқларни фаввора арматураси ёрдамида ишлатиш favvora armaturasi qalin devorli uchliklar, turtyoqlar, quvurchalar (patrubka), zulfinlardan yig`ilib ikki qismga ajratiladi: quvur (boshchasi) uchi va favvora archasi. quvur uchi favvora quvurini ko’targich, ishlatish quvurlari tizmasini va favvora quvuri oralig’ini zichlash uchun mo’ljallangan bo’lib, shu bilan …

3 / 20

tizmasi orasidagi bosimni aniqlash uchun xizmat qiladi. bufer quvurgacha payvandlangan quvurga ventil manometr 5 bilan maxkamlanadi. bu manometr bilan o’lchangan bosim quvur orti bosimi deb ataladi. turtyoqning ikkinchi tomoni quduqni ishga tushirishda quvur ortiga suyuqlik haydash uchun xizmat qiladi. uchlik 3 ga rezbali nippel 6 yordamida birinchi qator ø 63 mm quvur osiladi. uchlikning yon tomonidagi chiqish chizig’idan quduqda oqim hosil qilish uchun gaz yoki havo haydash uchun yoki favvoralanishni yaxshilash uchun havo yoki gaz haydash uchun xizmat qiladi. katushka 4 ning pastki qismining ichiga rezьba ochilgan bo’lib unga ikkinchi qator quvurining rezьbali nippeli maxkamlanadi. katta bosim va favvora oqimi tarkibida qum aralashmasi ko’p bo’lsa, tashlamada ikkitadan zulfin o’rnatiladi. ishchi tashlamadagi quduq o’qidan birinchisi zaxiradagi, ikkinchisi esa ishchi hisoblanadi. favvora archasining pastkt katushka bilan birikkan joydagi zulfini asosiy, ya’ni markaziy zulfin deyiladi. u doimo ochiq xolda bo’ladi, kachon quduq to’xtalishi kerak bo’lsa yopiladi. uchliklar orasidagi ikkinchi zulfin undan yuqoridagi qismlarni …

4 / 20

h uchun flansli turtyoqli favvora armaturasi 89-rasmda keltirilgan. u ikkita uchlik o’rniga bir dona to’rtyoq qo’yilganligi bilan uchlikdan farqlanadi. фаввора арматураларини турлари, ўрнатиш ва таъмирлаш 88-rasm: sinash bosimi 250 kg/sm2 bo’lgan ikki qatorli ko’targichlar uchun uchlik turidagi flansli favvora ko’targichi. 88 – rasmda quvur boshchasi (88 – rasmga qarang) tizma uchi flansi 1ga maxkamlangan to’rtyoq 2, uchlik 3 va katushka 4 dan tuzilgan. turtyoq ikkita chiqishga ega bo’lib unga ø 63 mm bo’lgan zulfin 7 ulanadi. chap tomondagi chiqish chizig’i ø 100 mm bo’lgan birinchi qator quvuri va ishlatish quvurlari tizmasi orasidagi bosimni aniqlash uchun xizmat qiladi. bufer quvurgacha payvandlangan quvurga ventil manometr 5 bilan maxkamlanadi. bu manometr bilan o’lchangan bosim quvur orti bosimi deb ataladi. turtyokning ikkinchi tomoni quduqni ishga tushirishda quvur ortiga suyuqlik haydash uchun xizmat qiladi. uchlik 3 ga rez`bali nippel 6 yordamida birinchi qator ø 63 mm quvur osiladi. uchlikning yon tomonidagi chiqish chizig’idan quduqda oqim …

5 / 20

di. ishchi tashlamadagi quduq o’qidan birinchisi zaxiradagi, ikkinchisi esa ishchi hisoblanadi. favvora archasining pastkt katushka bilan birikkan joydagi zulfini asosiy, ya’ni markaziy zulfin deyiladi. u doimo ochiq xolda bo’ladi, qachon quduq to’xtalishi kerak bo’lsa yopiladi. uchliklar orasidagi ikkinchi zulfin undan yuqoridagi qismlarni almashtirishda ishlatiladi. yuqoridagi bufer tagidagi zulfin buferni almashtirishda ishlatiladi. quduq normal ishlash vaqtida bu zulfin doim ochiq bo’ladi, chunki u orqali manometrga oqim borib turadi. bu zulfin quvurda tekshirish ishlari olib borish uchun lubrekator o’rnatish vaqti ishlatiladi. buferda o’rnatilgan manometr yordamida o’lchangan bosim bufer bosimi yoki usti bosimi deb ataladi. bir qator ko’targich favvora armaturasining, ikki qator ko’targich uchun mo’ljallangan favvora armaturasidan farqi uchlik 3 bo’lmaydi. unda 4 katushka turtyoq 2 ga to’g’ridan-to’g’ri ulangan bo’ladi. yuqori bosimli (300-500 kg/sm2) quvurlar uchun favvora armaturasi ikkitadan zulfin bilan jihozlangan bo’ladi. bunday bosimda barcha turtyoqli armaturalar markaziy zulfinlar ham, tarmoqlardagi zulfinlar ham ikkitadan jihozlanadi. favvoralanayotgan oqim tarkibida qum miqdori kam bo’lsa …
