1 / 11

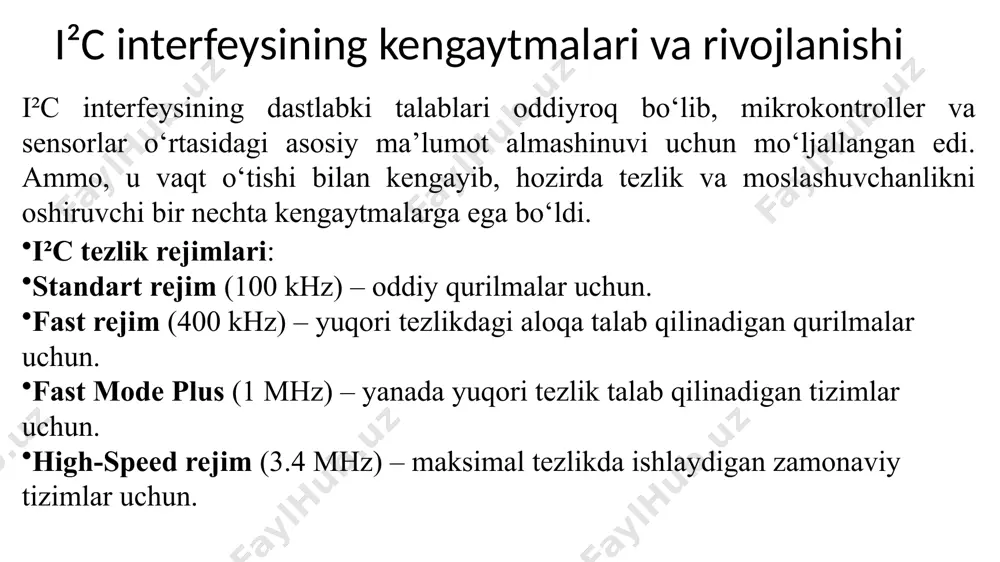

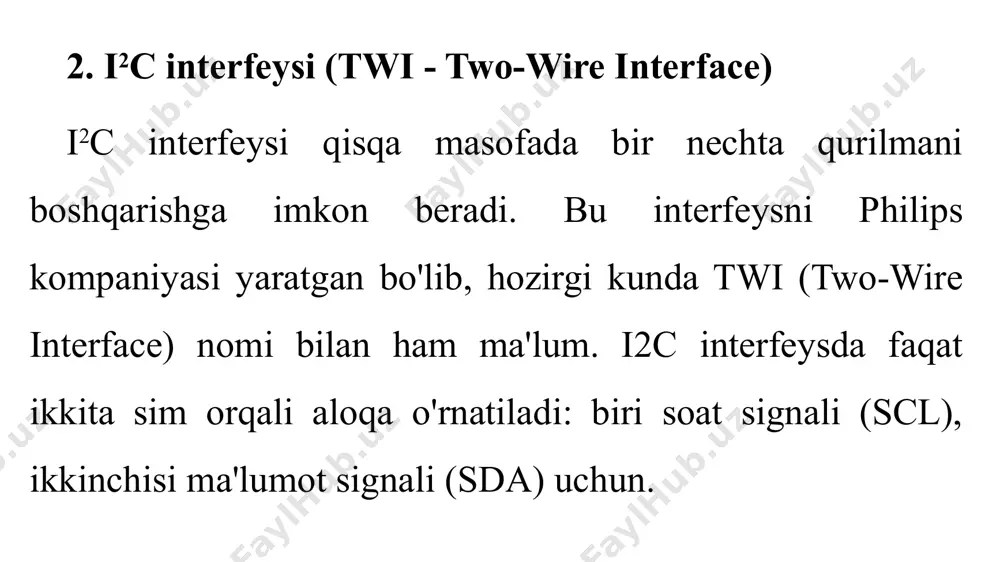

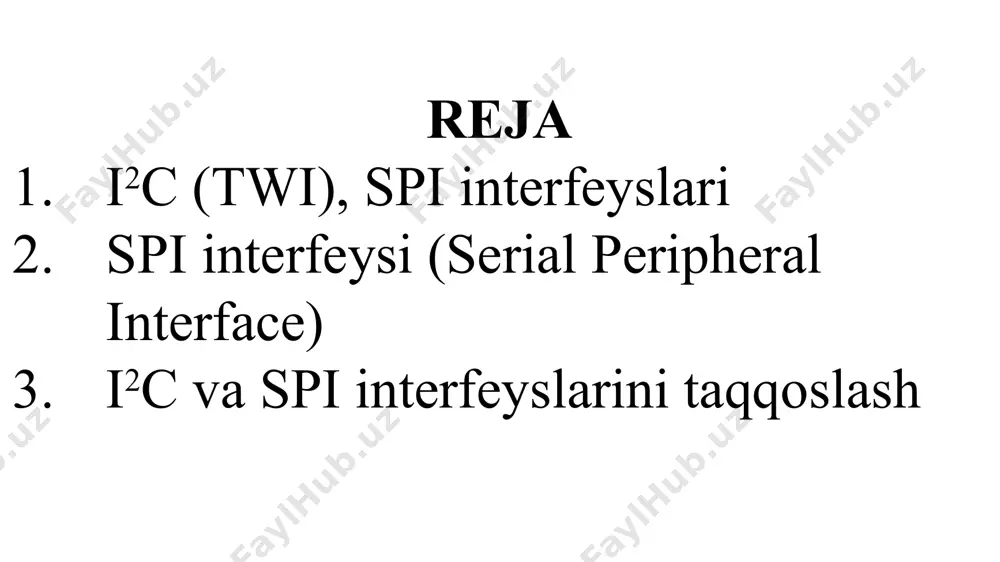

i2c (twi), spi interfeyslari reja i2c (twi), spi interfeyslari spi interfeysi (serial peripheral interface) i2c va spi interfeyslarini taqqoslash i²c interfeysining kengaytmalari va rivojlanishi i²c interfeysining dastlabki talablari oddiyroq bo‘lib, mikrokontroller va sensorlar o‘rtasidagi asosiy ma’lumot almashinuvi uchun mo‘ljallangan edi. ammo, u vaqt o‘tishi bilan kengayib, hozirda tezlik va moslashuvchanlikni oshiruvchi bir nechta kengaytmalarga ega bo‘ldi. i²c tezlik rejimlari: standart rejim (100 khz) – oddiy qurilmalar uchun. fast rejim (400 khz) – yuqori tezlikdagi aloqa talab qilinadigan qurilmalar uchun. fast mode plus (1 mhz) – yanada yuqori tezlik talab qilinadigan tizimlar uchun. high-speed rejim (3.4 mhz) – maksimal tezlikda ishlaydigan zamonaviy tizimlar uchun. 2. i2c interfeysi (twi - two-wire interface) i2c interfeysi qisqa masofada bir nechta qurilmani boshqarishga imkon beradi. bu interfeysni philips kompaniyasi yaratgan bo'lib, hozirgi kunda twi (two-wire interface) nomi bilan ham ma'lum. i2c interfeysda faqat ikkita sim orqali aloqa o'rnatiladi: biri soat signali (scl), ikkinchisi ma'lumot signali …

2 / 11

asosan mikrokontroller, sensorlar, displeylar, xotiralar va boshqa turdagi periferiya qurilmalarini bir-biriga ulash uchun ishlatiladi. i²c bilan solishtirganda, spi tezlik va moslashuvchanlik nuqtai nazaridan ustunlikka ega. spi interfeysi – bu yuqori tezlikda ma'lumot uzatishni talab qiladigan mikrokontroller tizimlari uchun ideal tanlov bo‘lib, ayniqsa, real vaqt tizimlarida tezkor va barqaror ulanishni ta'minlaydi. spi interfeysining asosiy komponentlari: spi interfeysida to'rtta asosiy signal liniyasi mavjud: miso (master in slave out) – slave qurilmasidan master qurilmasiga ma’lumotlarni uzatish. mosi (master out slave in) – master qurilmasidan slave qurilmasiga ma’lumotlarni uzatish. sck (serial clock) – master qurilmasi tomonidan yaratilgan vaqt signali, barcha qurilmalar ma’lumotlarni shu signal asosida sinxronlashtiradi. ss (slave select) – qaysi slave qurilma bilan muloqot qilish kerakligini aniqlash uchun ishlatiladi. har bir slave qurilma uchun alohida ss liniyasi bo'lishi mumkin. spi interfeysining kengaytmalari: spi interfeysi o'zining yuqori tezligi va oddiyligi sababli turli sohalarda kengaytirilgan va maxsus variantlar hosil qilingan. quyida ba’zi kengaytmalari bilan tanishib …

3 / 11

kin, ya'ni ma'lumotlar bir vaqtning o'zida ham yuboriladi, ham qabul qilinadi. bu uni i²c dan yuqori tezlikdagi va katta hajmdagi ma’lumotlar almashinuviga mos keladigan interfeysga aylantiradi. 5) multi-slave konfiguratsiyasi: spi bir nechta slave qurilmalarni boshqarishi mumkin. har bir slave uchun alohida ss chizig‘i talab qilinadi. master qurilma faqat kerakli slave ning ss chizig‘ini aktivlashtirib, u bilan muloqot qiladi. spi interfeysining amaliy qo'llanilishi: spi interfeysi yuqori tezlik va aniq sinxronizatsiya talab qilinadigan qurilmalarda keng qo‘llaniladi: displey va grafik modullar: oled, lcd va tft displeylar uchun spi tez va sifatli ma'lumot almashinuvi ta'minlaydi. xotira qurilmalari: spi eeprom va flash xotira modullari yuqori tezlikda o'qish va yozish uchun spi interfeysidan foydalanadi. sensorlar va aktuatorlar: ko‘plab yuqori tezlik talab qilinadigan sensorlar (masalan, giroskop va akselerometr) spi orqali ulanishi mumkin. sd kartalar: sd-karta modullarining ko'pchiligi spi orqali ham ishlaydi, bu esa ma'lumotlarni saqlash imkonini beradi. /docprops/thumbnail.jpeg

4 / 11

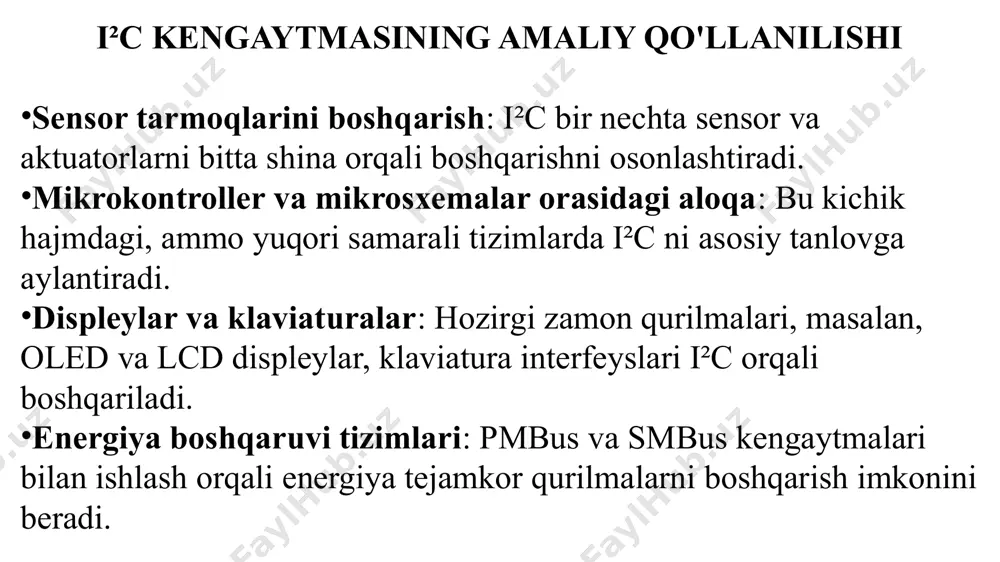

5 / 11
