turli interfeyslar orqali aloqa qiluvchi qurilmalami yasash

PDF 32 sahifa 418,3 KB Bepul yuklash

32 sahifa

FaylHub.uz

Telegram orqali yuklab olish

Hajm 418,3 KB

Fayl turi PDF

Sahifalar 32

Yangilangan Dek 2025

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

1 / 32

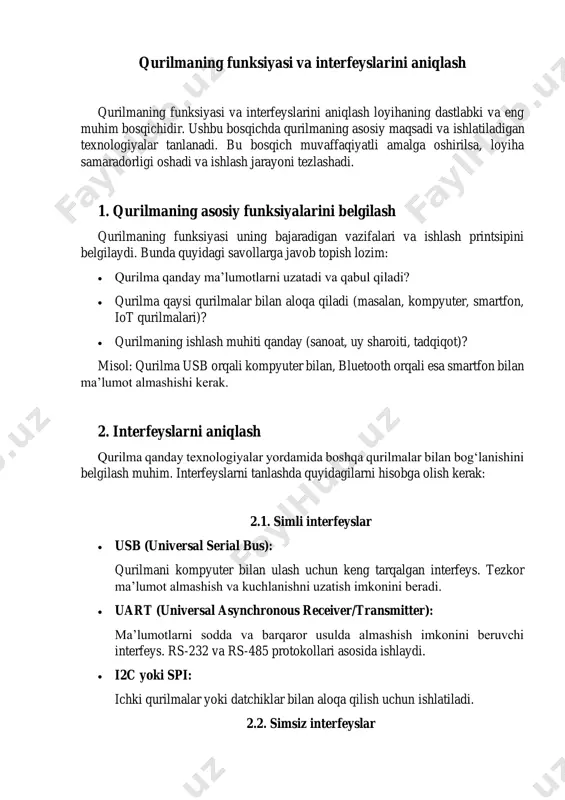

mavzu: turli interfeyslar orqali aloqa qiluvchi qurilmalami yasash. reja: 1. qurilmaning funksiyasi va interfeyslarini aniqlash 2. qurilmani loyihalash va dasturiy ta'minotni ishlab chiqish 3. qurilmani yig'ish va sinovdan o'tkazish qurilmaning funksiyasi va interfeyslarini aniqlash qurilmaning funksiyasi va interfeyslarini aniqlash loyihaning dastlabki va eng muhim bosqichidir. ushbu bosqichda qurilmaning asosiy maqsadi va ishlatiladigan texnologiyalar tanlanadi. bu bosqich muvaffaqiyatli amalga oshirilsa, loyiha samaradorligi oshadi va ishlash jarayoni tezlashadi. 1. qurilmaning asosiy funksiyalarini belgilash qurilmaning funksiyasi uning bajaradigan vazifalari va ishlash printsipini belgilaydi. bunda quyidagi savollarga javob topish lozim: • qurilma qanday ma’lumotlarni uzatadi va qabul qiladi? • qurilma qaysi qurilmalar bilan aloqa qiladi (masalan, kompyuter, smartfon, iot qurilmalari)? • qurilmaning ishlash muhiti qanday (sanoat, uy sharoiti, tadqiqot)? misol: qurilma usb orqali kompyuter bilan, bluetooth orqali esa smartfon bilan ma’lumot almashishi kerak. 2. interfeyslarni aniqlash qurilma qanday texnologiyalar yordamida boshqa qurilmalar bilan bog‘lanishini belgilash muhim. interfeyslarni tanlashda quyidagilarni hisobga olish kerak: 2.1. simli …

2 / 32

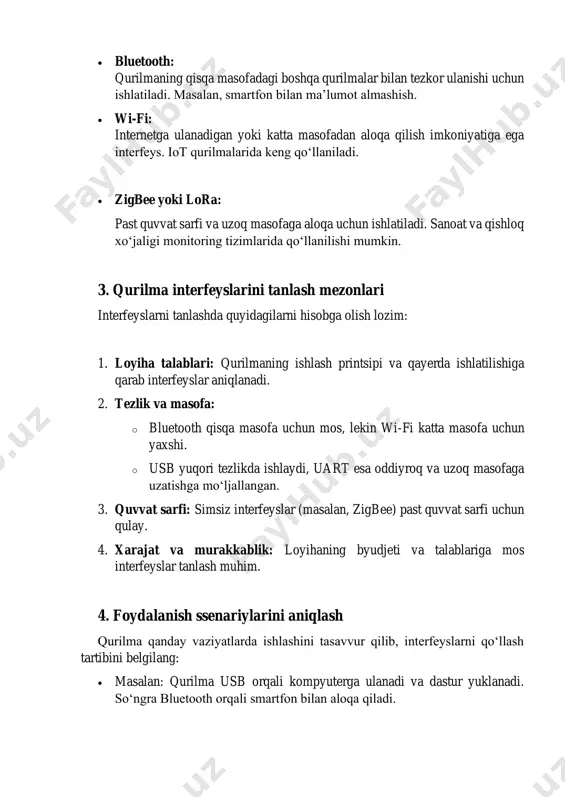

o‘llaniladi. • zigbee yoki lora: past quvvat sarfi va uzoq masofaga aloqa uchun ishlatiladi. sanoat va qishloq xo‘jaligi monitoring tizimlarida qo‘llanilishi mumkin. 3. qurilma interfeyslarini tanlash mezonlari interfeyslarni tanlashda quyidagilarni hisobga olish lozim: 1. loyiha talablari: qurilmaning ishlash printsipi va qayerda ishlatilishiga qarab interfeyslar aniqlanadi. 2. tezlik va masofa: o bluetooth qisqa masofa uchun mos, lekin wi-fi katta masofa uchun yaxshi. o usb yuqori tezlikda ishlaydi, uart esa oddiyroq va uzoq masofaga uzatishga mo‘ljallangan. 3. quvvat sarfi: simsiz interfeyslar (masalan, zigbee) past quvvat sarfi uchun qulay. 4. xarajat va murakkablik: loyihaning byudjeti va talablariga mos interfeyslar tanlash muhim. 4. foydalanish ssenariylarini aniqlash qurilma qanday vaziyatlarda ishlashini tasavvur qilib, interfeyslarni qo‘llash tartibini belgilang: • masalan: qurilma usb orqali kompyuterga ulanadi va dastur yuklanadi. so‘ngra bluetooth orqali smartfon bilan aloqa qiladi. qurilmani loyihalash va dasturiy ta'minotni ishlab chiqish bu bosqichda qurilmaning apparat va dasturiy ta'minoti ishlab chiqiladi. qurilmani loyihalashning asosiy maqsadi – …

3 / 32

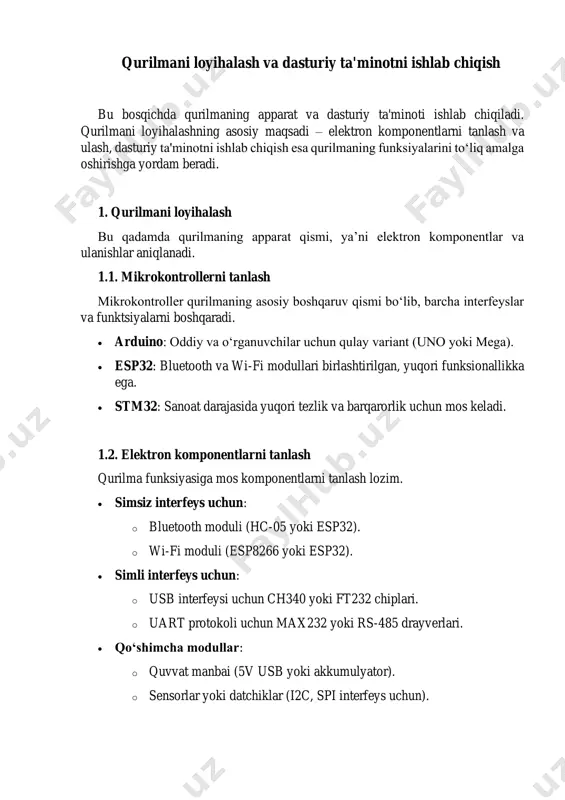

oki esp32). • simli interfeys uchun: o usb interfeysi uchun ch340 yoki ft232 chiplari. o uart protokoli uchun max232 yoki rs-485 drayverlari. • qo‘shimcha modullar: o quvvat manbai (5v usb yoki akkumulyator). o sensorlar yoki datchiklar (i2c, spi interfeys uchun). 1.3. elektron sxemani chizish qurilmaning barcha komponentlari qanday ulanadi – buni sxemada aks ettirish kerak. • elektron sxemani chizish uchun fritzing, kicad, yoki eagle kabi dasturlardan foydalanish mumkin. • sxema chizishda quyidagilarni ko‘rsatish muhim: o interfeyslar qanday ulanadi (masalan, uart yoki usb port). o quvvat manbai va yer ulanishi (gnd). 2. dasturiy ta'minotni ishlab chiqish qurilmaning funksionalligini ta'minlash uchun mikrokontroller uchun dastur yoziladi. 2.1. dasturlash muhiti va vositalarini tanlash • arduino ide: oddiy va keng qo‘llaniladigan dasturlash muhiti. • platformio: katta hajmli va kompleks loyihalar uchun. • stm32cubeide: stm32 mikrokontrollerlari uchun maxsus. 2.2. qurilmaning dasturiy funksiyalarini aniqlash dasturiy ta'minot interfeyslar va qurilma funktsiyalarini amalga oshiradi: • usb interfeysi orqali ma’lumot …

4 / 32

ko‘ring. • dasturiy yoki apparat muammolarini aniqlab, ularni bartaraf eting. qurilmani yig‘ish va sinovdan o‘tkazish qurilmani yig‘ish va sinovdan o‘tkazish loyihaning yakuniy va amaliy bosqichidir. bu bosqichda barcha komponentlar birlashtiriladi, dastur yuklanadi va qurilmaning ishlashi sinovdan o‘tkaziladi. sinov jarayonida aniqlangan xatolar tuzatiladi va qurilma ishga tayyor holga keltiriladi. 1. qurilmani yig‘ish 1.1. elektron komponentlarni ulash qurilmaning barcha komponentlarini oldindan tayyorlangan sxema asosida yig‘ing: • mikrokontroller: mikrokontrollerni boshqa komponentlar bilan ulash uchun kerakli pinlarni ulab chiqing (masalan, arduino yoki esp32). • interfeys modullari: o usb interfeysi uchun usb portni mikrokontrollerga ulang (masalan, arduino uno yoki ft232 chipi orqali). o bluetooth moduli uchun tx va rx pinlarini mikrokontroller bilan ulang. o wi-fi moduli (agar alohida bo‘lsa) mos ravishda ulang va quvvat manbaiga ulaning. • quvvat manbai: qurilmani quvvat manbai (batareya yoki usb orqali) bilan ta’minlang. 1.2. komponentlarni joylashtirish • komponentlarni joylashtirishda ularning joylashuvini optimal holatda tanlang, bu qurilmaning barqarorligini ta’minlaydi. • prototip …

5 / 32

mikrokontrollerning quvvat manbai barqarorligini tekshiring. • qurilma bilan aloqa qilish uchun dasturiy vositalarni tayyorlang (masalan, terminal dasturi yoki mobil ilova). 3.2. interfeyslarni sinash sinov jarayonida qurilmaning barcha interfeyslari tekshiriladi: 1. usb interfeysi: • kompyuterga usb orqali ulang va ma’lumot uzatilayotganini tekshiring. • terminal dasturida qurilmadan kelayotgan ma’lumotlarni ko‘ring. 2. bluetooth interfeysi: • qurilmani smartfon yoki boshqa qurilmaga ulab, ma’lumot almashinuvi imkoniyatlarini tekshiring. • oddiy test: qurilma "hello, bluetooth!" xabarini yuborsin. 3. wi-fi interfeysi: • qurilmaning tarmoqka ulanishini va server bilan ma’lumot almashishini sinovdan o‘tkazing. • masalan, qurilma tarmoq orqali vaqtni serverdan oladi. 3.3. qurilmaning vazifalarini tekshirish • qurilmaning asosiy vazifalarini amalga oshirayotganini tekshiring. masalan: usb orqali kompyuterdan ma’lumot yuboring va uning bluetooth orqali smartfonga yetib borganini tekshiring. 4. xatolarni aniqlash va tuzatish sinov jarayonida aniqlangan xatolarni bartaraf etish kerak: • apparat xatolari: o notog‘ri ulanishlarni tekshiring (masalan, tx va rx pinlari noto‘g‘ri ulangan bo‘lishi mumkin). o komponentlarning quvvat talablari mosligini …
