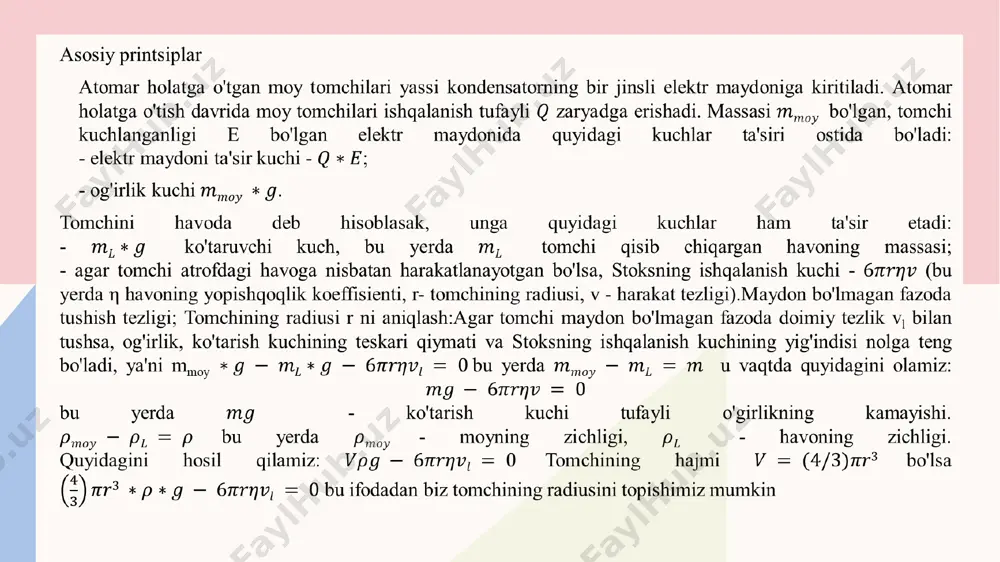

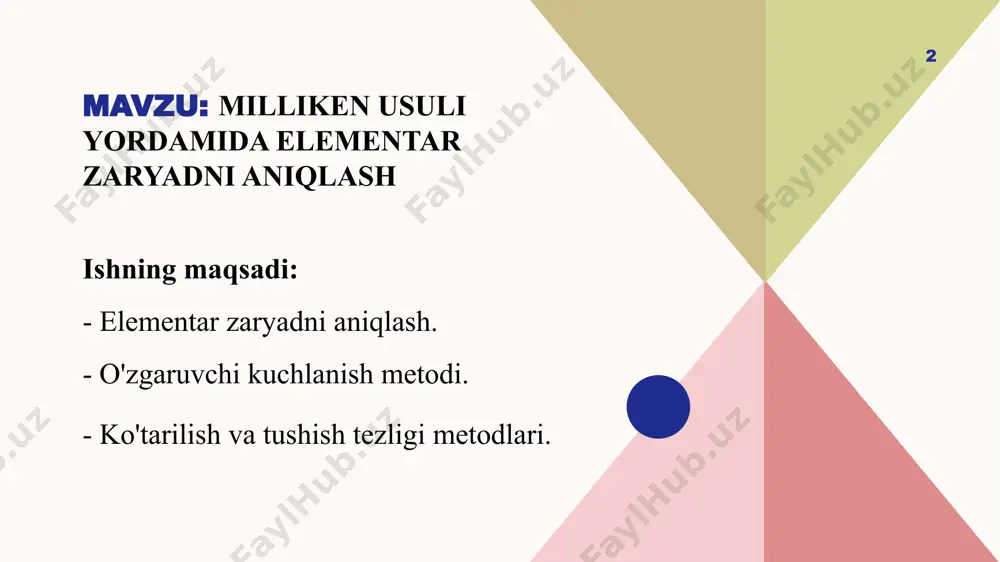

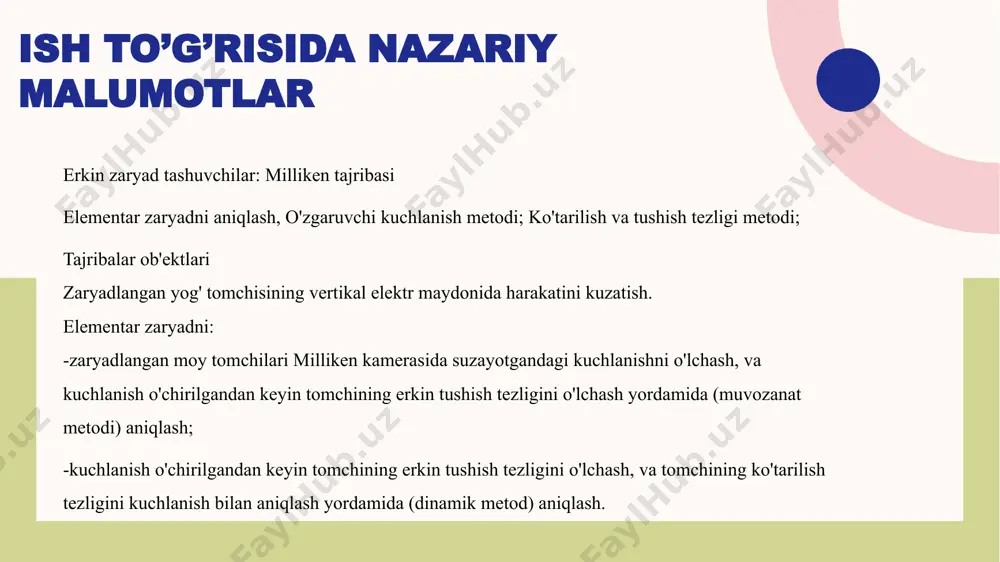

andijon davlat unversiteti fizika-texnika fakulteti 3f1 guruh talabasi xolqo’ziyeva malohatning fizpraktikum fanidan mustaqil ishi andijon davlat unversiteti fizika-texnika fakulteti 3f1 guruh talabasi xolqo’ziyeva malohatning fizpraktikum fanidan mustaqil ishi mavzu: milliken usuli yordamida elementar zaryadni aniqlash ishning maqsadi: - elementar zaryadni aniqlash. - o'zgaruvchi kuchlanish metodi. - ko'tarilish va tushish tezligi metodlari. 2 ish to’g’risida nazariy malumotlar erkin zaryad tashuvchilar: milliken tajribasi elementar zaryadni aniqlash, o'zgaruvchi kuchlanish metodi; ko'tarilish va tushish tezligi metodi; tajribalar ob'ektlari zaryadlangan yog' tomchisining vertikal elektr maydonida harakatini kuzatish. elementar zaryadni: -zaryadlangan moy tomchilari milliken kamerasida suzayotgandagi kuchlanishni o'lchash, va kuchlanish o'chirilgandan keyin tomchining erkin tushish tezligini o'lchash yordamida (muvozanat metodi) aniqlash; -kuchlanish o'chirilgandan keyin tomchining erkin tushish tezligini o'lchash, va tomchining ko'tarilish tezligini kuchlanish bilan aniqlash yordamida (dinamik metod) aniqlash. asosiy printsiplar atomar holatga o'tgan moy tomchilari yassi kondensatorning bir jinsli elektr maydoniga kiritiladi. atomar holatga o'tish davrida moy tomchilari ishqalanish tufayli zaryadga erishadi. massasi bo'lgan, …

2 / 16

qiymati va stoksning ishqalanish kuchining yig'indisi nolga teng bo'ladi, ya'ni mmoy bu yerda u vaqtda quyidagini olamiz: bu yerda - ko'tarish kuchi tufayli o'girlikning kamayishi. bu yerda - moyning zichligi, - havoning zichligi. quyidagini hosil qilamiz:tomchining hajmi bo'lsa bu ifodadan biz tomchining radiusini topishimiz mumkin agar plastinkalari orasidagi masofa d bo'lgan a plastinkali kondensator qoplamalariga u kuchlanish qo'yilsa, tomchi doimiy tezlik bilan ko'tariladi. ko'tarish kuchi tufayli kamaygan og'irlik, stoks ishqalanish kuchi va elektr maydonining kuchlarining yig'indisi nolga teng bo'ladi, ya'ni bu yerda va bo'lgani uchun agarda elektr maydoni shunday bo'lsaki, tomchi muvozanatda bo'lsa stoksning ishqalanish kuchi ta'sir etmaydi, u holda milliken qurilmasidan foydalanib moy tomchisining zaryadi ikki usul bilan aniqlanishi mumkin: - muvozanat metodi; -dinamik metod; muvozanat usulida kondensatorga qo'yiladigan kuchlanish tomchini muvozanat holatda ushlab tura oladi (3). u vaqtda tezlik kondensatordagi kuchlanish uzilgan holda tomchining tushish tezligi bo'ladi (1). (1) va (3) tenglamalardan foydalanib quyidagini hosil qilamiz: 5 6 …

3 / 16

uchun bu asboblardan faqat bittasi zarur bo'ladi. 7 agar sanagichdan foydalanilsa: sanagichni asosiy qo‘shuvchi kalit yordamida qo'shing. sanagich ustidagi qo‘shuvchi kalitni vaqtni o'lchash diapozoniga o'rnating. elektron soat - to'xtatgich p yordamida vaqtni o'lchash diapozoni faqat 10 s gacha mumkin. agar o'lchash vaqti 10 s dan ortib ketsa oldingi paneldagi qizil lampacha yonadi. 20 s dan ortiq o'lchash vaqtini displey 10 s va 20 s oralig'idagi o'lchash vaqtidan farqlab bera olmaydi. 10 s dan ortiq vaqtni o'lchash uchun soat-to'xtatgichning qo'shimcha qo'llanmasidan foydalanish maslahat beriladi. qurilma izoh: elektron soat - to'xtatgich sanagich p ning o'rniga ishlatilishi mumkin. qurilmani tuzish: - milliken qurilmasini yig'ing va foydalanish ko'rsatmalari kitobchasiga muvofiq holda uni moy bilan to'ldiring. - 1 - rasmda ko'rsatilgandek, muvozanat usuli uchun elektr zanjiri tuzing. - energiya manbai sistemasini blokning orqatarafidagi pereklyuchatel yordamida qo'shing. okulyar mikrometrini tik ravishda o'rnating va qora halqani burash yordamida uni fokuslang. rezina sharni qisish yordamida milliken kamerasi ichiga …

4 / 16

ch p bilan tuzilgan elektr zanjir. (belgilanishlar xuddi 1 - rasmdagi kabi). tajribalarni o'tkazish - rezina sharchani qisman bosish bilan moyni milliken kamerasi ichiga atomar holatda kiriting. keyingi o'lchashlar uchun u = 0 bo'lganda 1-2 shkala bo'limi/sekund tezlik bilan "ko'tarilayotgan" tomchini va u = 600 v bo'lganda 1-2 shkala bo'limi/sekund tezlik bilan "tushayotgan" tomchini toping. muvozanat usuli: o'lchash kattaliklari: - moy tomchisi muvozanatda bo'ladigan kuchlanish u. - u kuchlanish o'chirilganda moy tomchilari x shkala barcha bo'limlari orasidagi masofani o'tish uchun ketadigan vaqt t. 1. (1) va (2) peraklyuchatellarni qo'shing (1 - rasm). soat-to'xtatgich o'lchashlarni o'tkazishga tayyor va kondensatorning energiya manbaiga ulanishiga tayyor. 2. (3) aylanuvchi ruchka yordamida u kuchlanishni shunday rostlangki, eng pastda kuzatilayotgan tomchi 1 muvozanatda bo'lsin; kuchlanish u ni yozib oling . 3. (2) peraklyuchatelni "0" holatga siljiting, shunda u kuchlanish o'chiriladi; shu vaqtda soat-to'xtatgich ishlay boshlaydi. 4. ko'tarilayotgan tomchini kuzating, va tomchi x shkala bo'limlarini otib bo'lganda …

5 / 16

indan o'tganda (shkala bo'limi 40) (1) pereklyuchatelni qo'shing, b soat-to'xtatgich ko'tarilish vaqti t2 ni elektr maydon qo'shilganda o'lchashi lozim. 4. tushayotgan tomchini kuzating va u ikkinchi o'lchash belgisidan o'tganda (shkala bo'limi 60) (2) pereklyuchatelni "0" holatga qo'ying. kondensator kuchlanishi o'chirilgan, b soat to'xtagan va shu vaqtda a soat ishlay boshlagan bo'ladi. 5. ko'tarilayotgan tomchini kuzating va u birinchi o'lchash belgisidan qaytadan o'tganda a soatni (5) to'xtatish knopkasini bosib to'xtating. o'lchash misollari. mikrometr shkalasi bo'limlarini hisoblayotganda, biz ob'ekt kuchaytirishni, ya'ni, 1.875x ni inobatga olishimiz zarur. s = ((x)/(1.875)) * 10-4 m. a) muvozanat usuli: u = 213 v; xa = 10 skt; t1 = 8.34 s; b) dinamik usul: u = 500 v; x2 = 20 skt; t2 = 20.5 s; x1 = 20 skt; t1 = 5.98 s; baholash va natijalar: a) uchun v1 = s1 / t1 = ((10)/(1.875))*(10-4)*((1)/(8.34)) = 0.64*10-4 m/s q = ((v1) 3/2/(u))*2*10-10 a s = …
