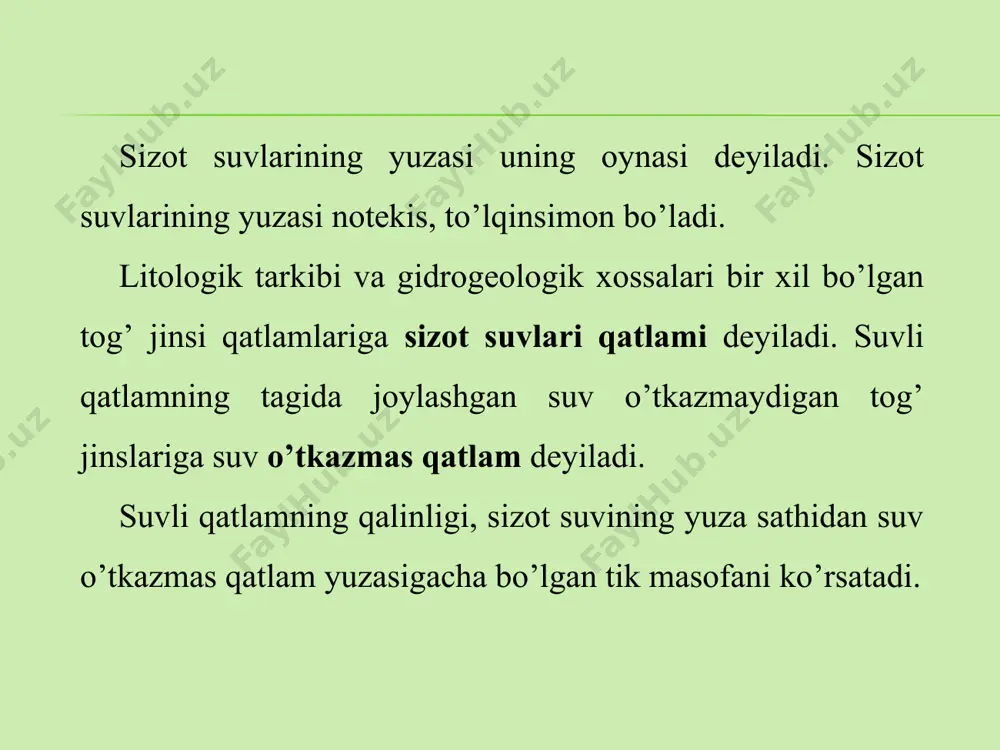

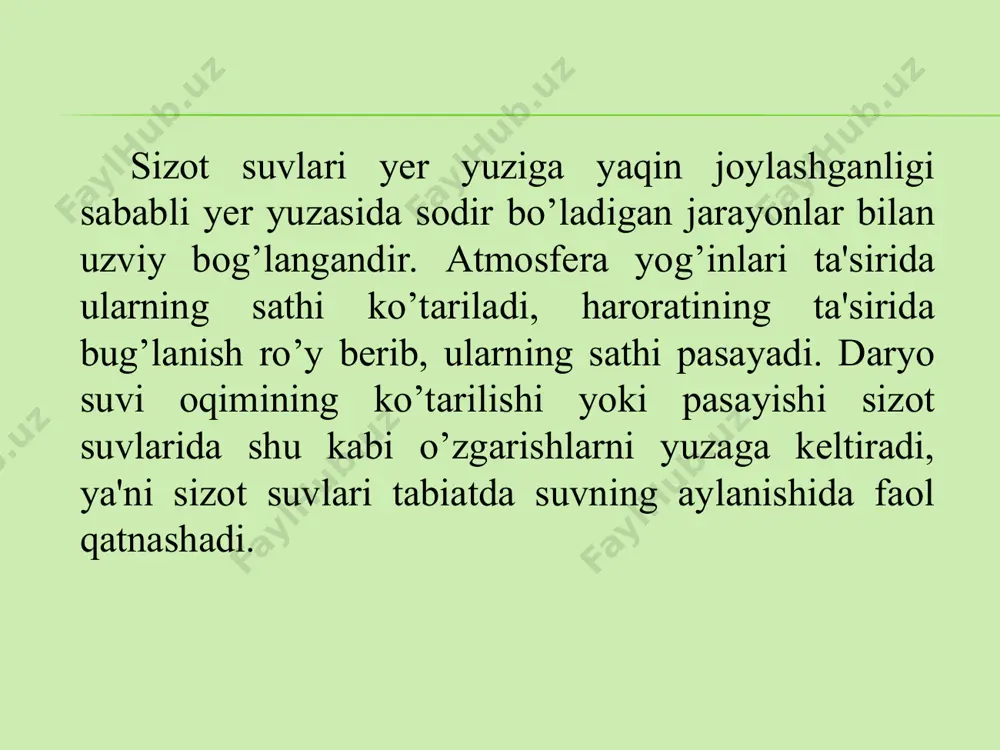

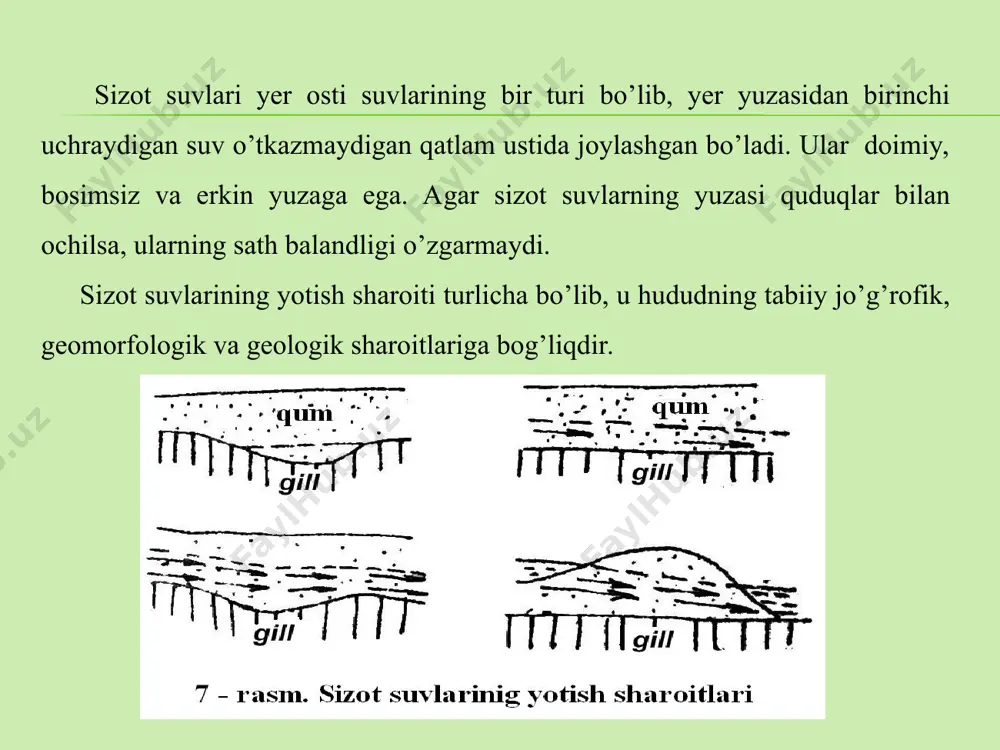

слайд 1 toshkent irrigatsiya va melioratsiya instituti “gidrologiya va gidrogeologiya” kafedrasi “geologiya va gidrogeologiya asoslari” fanidan 3- amaliy mashg‘ulot тошкент – 2017 mavzu; gidroizogips xaritasini tuzish sizot suvlari yer osti suvlarining bir turi bo’lib, yer yuzasidan birinchi uchraydigan suv o’tkazmaydigan qatlam ustida joylashgan bo’ladi. ular doimiy, bosimsiz va erkin yuzaga ega. agar sizot suvlarning yuzasi quduqlar bilan ochilsa, ularning sath balandligi o’zgarmaydi. sizot suvlarining yotish sharoiti turlicha bo’lib, u hududning tabiiy jo’g’rofik, geomorfologik va geologik sharoitlariga bog’liqdir. sizot suvlari yer yuziga yaqin joylashganligi sababli yer yuzasida sodir bo’ladigan jarayonlar bilan uzviy bog’langandir. atmosfera yog’inlari ta'sirida ularning sathi ko’tariladi, haroratining ta'sirida bug’lanish ro’y berib, ularning sathi pasayadi. daryo suvi oqimining ko’tarilishi yoki pasayishi sizot suvlarida shu kabi o’zgarishlarni yuzaga keltiradi, ya'ni sizot suvlari tabiatda suvning aylanishida faol qatnashadi. sizot suvlarining yuzasi uning oynasi deyiladi. sizot suvlarining yuzasi notekis, to’lqinsimon bo’ladi. litologik tarkibi va gidrogeologik xossalari bir xil bo’lgan tog’ jinsi qatlamlariga …

2 / 19

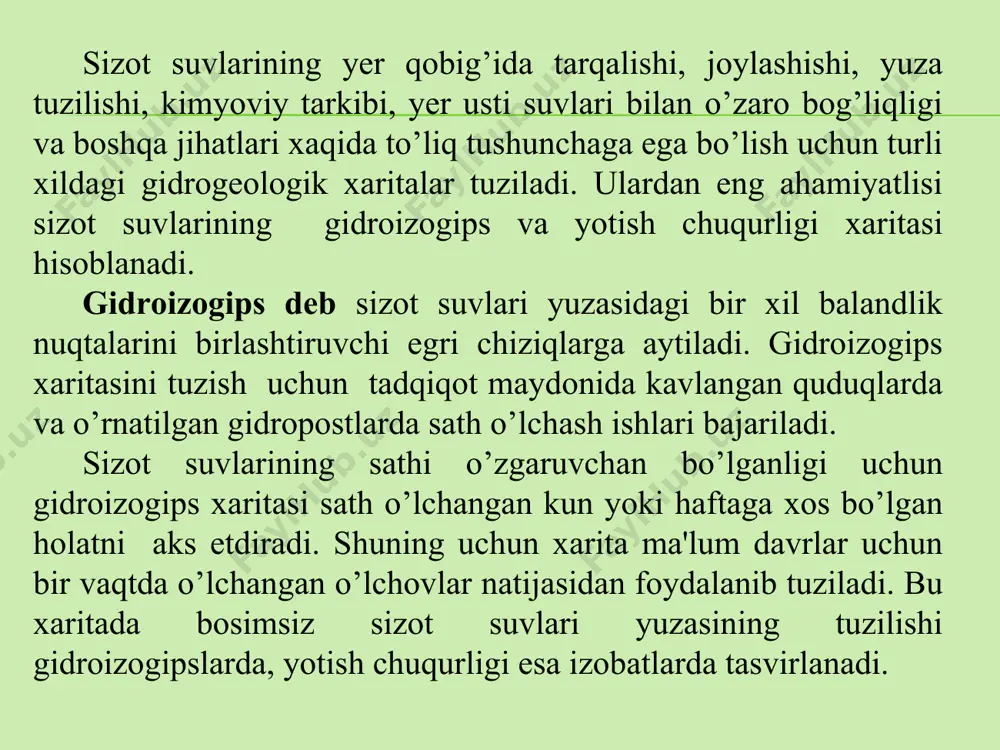

maydonida kavlangan quduqlarda va o’rnatilgan gidropostlarda sath o’lchash ishlari bajariladi. sizot suvlarining sathi o’zgaruvchan bo’lganligi uchun gidroizogips xaritasi sath o’lchangan kun yoki haftaga xos bo’lgan holatni aks etdiradi. shuning uchun xarita ma'lum davrlar uchun bir vaqtda o’lchangan o’lchovlar natijasidan foydalanib tuziladi. bu xaritada bosimsiz sizot suvlari yuzasining tuzilishi gidroizogipslarda, yotish chuqurligi esa izobatlarda tasvirlanadi. gorizantallar yer yuzasining bir xil sath balatliklarini tutashtiruvchi egri chizmaga aytiladi. izobat sizot suvlari bir hil chuqurliklarda yotgan maydonlarning chegarasini belgilaydi. ma’lum bir hududa gidrogeologik qidruv ishlari o’tkazilgan tatqiqot uchun 25 ta quduq qazilgan so’ngra har bir quduqning yer yuzasi mutlaq balandligi nivelir yordamida aniqlangan. xar bir quduqdan sizot suvlarning chuqurligi o’lchangan. berilgan: qidiruv maydonining kattaligi 400x400, m. undan kichik daryo oqib o’tadi. daryoning joylashishini "d" belgisi bo’lgan gidropostlar ko’rsatadi maydonchada sizot suvlarini ochish uchun burg’ilash quduqlari kavlangan. burgilash quduqlari va gidropostlar tarxda kvadrat turining burchagida bir-birlaridan 100 m masofada joylashgan. burg’ilash quduqlari kavlangan erning mutlaq …

3 / 19

gidroizogips va yotish chuqurligi xaritasini tuzish uchun ma'lumotlar. қудуқ ва сув ўлчагичлари рақами ер юзининг абсалют баландлиги, м еосларининг чуқурлиги, м еосларининг абсалют баландлиги 1 251,6 7,0 244,6 2 249,6 1,7 247,9 3р 248,2 0,0 248,2 4 253,0 1,5 251,5 5 255,2 1,2 254 6 250,0 6,0 244 7d 245,0 0,0 245 8 249,0 0,5 248,5 9 251,8 0,5 251,3 10 254,0 0,7 253,3 11d 250,0 0,0 250 12 249,0 3,8 245,2 13 247,0 0,2 246,8 14 249,8 0,2 249,6 15d 253,2 1,0 252,2 16 249,0 8,0 241 17 251,4 8,0 243,4 18 250,5 6,0 244,5 19 250,5 2,5 248 20 253,0 2,5 250,5 21 251,0 9,4 241,6 22 253,0 11,1 241,9 23 253,7 9,7 244 24 253,8 7,8 246 25 254,8 6,6 248,2 kuzatuv quduqlarining xaritada joylashishi masshtab 1:2000 "d" belgisi ko’rsatilgan gidropostlar orasini 2 mm kenglikdagi chiziqlar bilan tutashtirib maydonchani kesib o’tgan daryo ko’rsatiladi. masshtab 1:2000 * yer …

4 / 19

kazamiz. so’ngra ajratilgan maydonchalar turli xil ranglar bilan bo’yaladi. xarita tuzilganidan so’ng undagi shartli belgilar uning o’ng tomoniga joylashtiriladi, nomi va masshtabi xaritaning yuqorisiga yoziladi. masshtab 1:2000 shartli belgilar 0-1m 1-3 m 3-5 m 5-7 m 10 < - gorizontal - gidroizogips - botqoqlanish - daryo - tok chiziqlari xaritadan foydalanib quyidagi masalalar yoritiladi: 1. xududning relef sharoiti, eng yuqori va past balandliklar (relefi, umumiy tavsif, notekisligi, yo’nalishi va nishabi). 2. sizot suvlari yuzasi relefiga umumiy tavsif, joylashish chuqurligi va nishabi, alohida xususiyatlari. 3. yer usti va yer osti suvlarining o’zaro bog’liqligi. 4. sizot suvlarining oziqlanish va sarflanish maydonlarining yo’nalishi. 5. sizot suvlari sathi 2,0 m ko’tarilganda qaysi maydonlarda botqoqlanish hodisasi ro’y berishi mumkin va necha gektar erda meliorativ tadbirlar o’tkazilishi lozim? vazifa to’liq bajarilgandan so’ng talaba quyidagi nazorat savollariga yozma ravishda javob beradi: 1.gidroizogips xaritasi qanday maqsadlarda tuziladi? 2.gidroizogips xaritasi qanday tartibda tuziladi? 3.gidroizogips chizig’i xaritada nimani ko’rsatadi? 4.gidroizogips …
