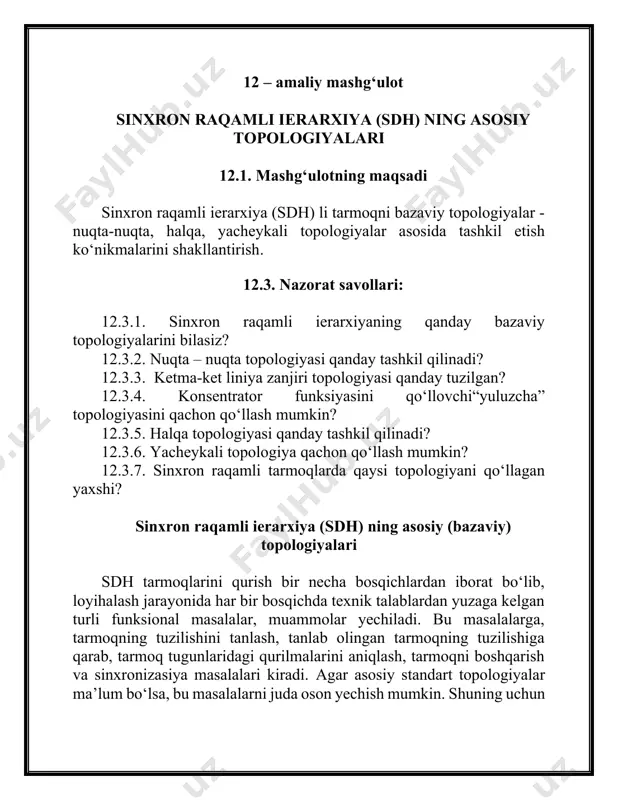

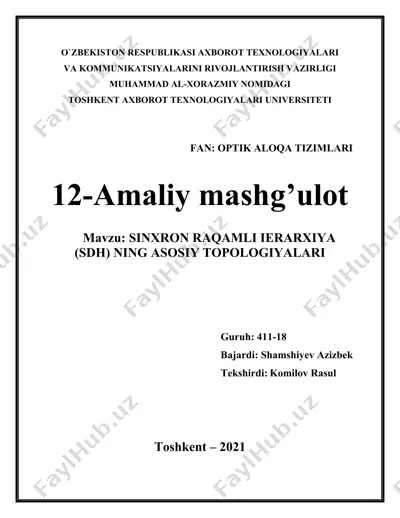

o`zbekiston respublikasi axborot texnologiyalari va kommunikatsiyalarini rivojlantirish vazirligi muhammad al-xorazmiy nomidagi toshkent axborot texnologiyalari universiteti fan: optik aloqa tizimlari 12-amaliy mashg’ulot mavzu: sinxron raqamli ierarxiya (sdh) ning asosiy topologiyalari guruh: 411-18 bajardi: shamshiyev azizbek tekshirdi: komilov rasul toshkent – 2021 12 – amaliy mashg‘ulot sinxron raqamli ierarxiya (sdh) ning asosiy topologiyalari 12.1. mashg‘ulotning maqsadi sinxron raqamli ierarxiya (sdh) li tarmoqni bazaviy topologiyalar - nuqta-nuqta, halqa, yacheykali topologiyalar asosida tashkil etish ko‘nikmalarini shakllantirish. 12.3. nazorat savollari: 12.3.1. sinxron raqamli ierarxiyaning qanday bazaviy topologiyalarini bilasiz? 12.3.2. nuqta – nuqta topologiyasi qanday tashkil qilinadi? 12.3.3. ketma-ket liniya zanjiri topologiyasi qanday tuzilgan? 12.3.4. konsentrator funksiyasini qo‘llovchi“yuluzcha” topologiyasini qachon qo‘llash mumkin? 12.3.5. halqa topologiyasi qanday tashkil qilinadi? 12.3.6. yacheykali topologiya qachon qo‘llash mumkin? 12.3.7. sinxron raqamli tarmoqlarda qaysi topologiyani qo‘llagan yaxshi? sinxron raqamli ierarxiya (sdh) ning asosiy (bazaviy) topologiyalari sdh tarmoqlarini qurish bir necha bosqichlardan iborat bo‘lib, loyihalash jarayonida har bir bosqichda texnik talablardan yuzaga …

2 / 8

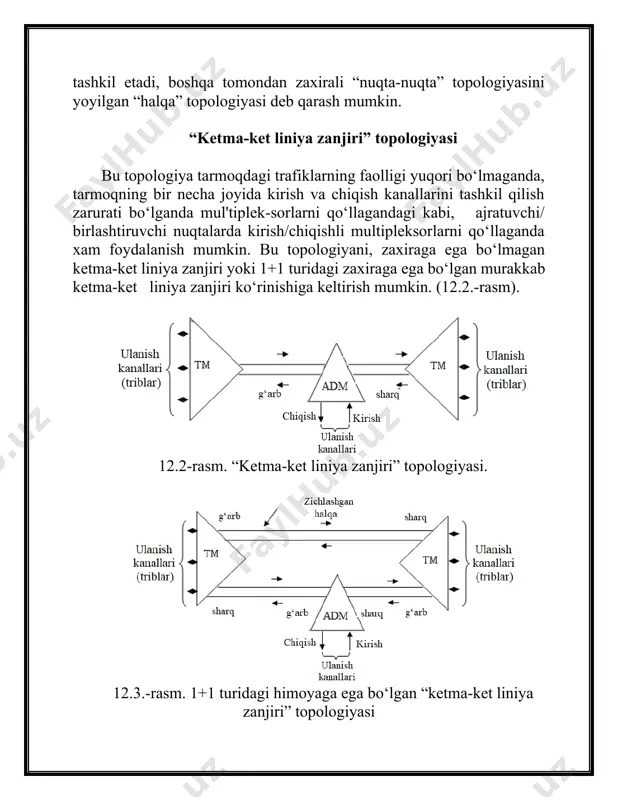

ksorlar (tm) yordamida optik agregatlarning chiqish va kirish liniyalari va kanallarini zaxirasiz va zaxira asosida qurish imkonini beradi. agar elektrik yoki optik agregatlarning chiqish yoki kirish kanalari ishdan chiqsa, yuz foizli 1+1 turidagi zaxirani qo‘llagan xolda bir necha millisekund ichida avtomatik tarzda zaxira kanalga ulanishi mumkin. bu topologiya sodda bo‘lishidan qat'iy nazar, yuqori tezlikka ega bo‘lgan magistral liniyalarda keng miqyosda qo‘llaniladi (masalan, raqamli telefon trafikalariga xizmat ko‘rsatadigan okeanlararo magistral liniyalarida qo‘llanilishi mumkin). shuningdek bu topologiya yuqori ierarxiyadagi yangi sdh tezliklariga o‘tishda, sinov uchun ham qo‘llaniladi, (masalan, 622 mbit/s (stm-4) dan 2.5 gbit/s (stm-16) ga o‘tish uchun yoki 2.5 gbit/s (stm-16) dan 10 gbit/s (stm-64) ga o‘tishda). 12.1-rasm. tm asosidagi “nuqta-nuqta” topologiyasi xuddi shu topologiya radial halqali topologiyaning bir qismi sifatida ham qo‘llaniladi va “ketma-ket liniya zanjiri” topologiyasining asosini tashkil etadi, boshqa tomondan zaxirali “nuqta-nuqta” topologiyasini yoyilgan “halqa” topologiyasi deb qarash mumkin. “ketma-ket liniya zanjiri” topologiyasi bu topologiya tarmoqdagi trafiklarning faolligi …

3 / 8

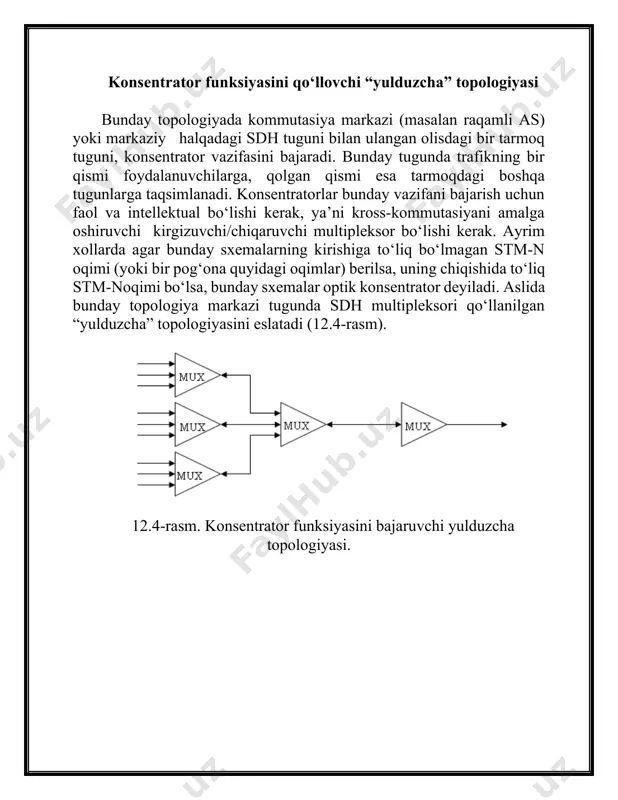

tarmoq tuguni, konsentrator vazifasini bajaradi. bunday tugunda trafikning bir qismi foydalanuvchilarga, qolgan qismi esa tarmoqdagi boshqa tugunlarga taqsimlanadi. konsentratorlar bunday vazifani bajarish uchun faol va intellektual bo‘lishi kerak, ya’ni kross-kommutasiyani amalga oshiruvchi kirgizuvchi/chiqaruvchi multipleksor bo‘lishi kerak. ayrim xollarda agar bunday sxemalarning kirishiga to‘liq bo‘lmagan stm-n oqimi (yoki bir pog‘ona quyidagi oqimlar) berilsa, uning chiqishida to‘liq stm-noqimi bo‘lsa, bunday sxemalar optik konsentrator deyiladi. aslida bunday topologiya markazi tugunda sdh multipleksori qo‘llanilgan “yulduzcha” topologiyasini eslatadi (12.4-rasm). 12.4-rasm. konsentrator funksiyasini bajaruvchi yulduzcha topologiyasi. “halqa” topologiyasi halqa topologiyasining eng ajoyib xususiyatlaridan biri tarmoq ishdan chiqqanida o‘z-o‘zini tiklash qobiliyatidir. 12.5-rasm. “halqa” topologiyasi bu topologiyaning asosiy afzalligi, 1+1 turdagi ximoyani oson amalga oshiradi. bunday ximoyani oson amalga oshirishning sababi sinxron mul'pleksorlardagi (smux) “sharq-g‘arb” deb nomlanadigan va qarama-qarshi yo‘nalishdagi ikkita halqa oqimini xosil qiladigan ikki juft (asosiy va zaxira) chiqish optik agregatlarning mavjudligidadir (12.5-rasm). demak, sdh tarmoqlarini loyixalashtirishda, transport tarmoqlarining tuzilishi yuqorida ko‘rib chiqilgan topologiyali tarmoqlarning aloxida …

4 / 8

hi mumkin. 12.7-rasmda stm-1ning interfeys kartalari yordamida stm-4 satxidagi ikki halqaning ulanishi ko‘rsatilgan. 12.7-rasm. interfeys portlari yordamidagi bir satxda (stm-4) joylashgan ikki halqa orasidagi aloqaning sxemasi yacheykali topologiya halqali topologiyani kirish/chiqishli mul'pleksorlar tashkil esa, yacheykali topologiyaning markazi va uning elmentlari vazifasini operasion ulovchi apparatura (oua)lar tashkil etadi (12.8-rasm). оuа оуа оuа оuа а с d в оuа оuа 12.8-rasm yacheykali topologiya oualar o‘ziga tushgan axboratli kirishlarni, vc-3 , vc-4 virtual konteynerlarning marshrut sarlovxalarini mos yo‘nalishi bo‘yicha taqsimlaydi. bunday variantga ega bo‘lgan topologiyaning afzalligi shuki, xar bir yo‘nalishda o‘zining yuklamasi va uzatish tezligi nazarda tutiladi. bundan tashqari,biror yoki bir necha yo‘nalishda uzilish ro‘y bergan taqdirda xam mos keluvchi punktlar orasida aloqa uzilmaydi. yacheykali tuzilishga ega bo‘lgan topologiyada aloqa qancha katta bo‘lsa, yacheykali apparaturalarda ishonchlilik shuncha yuqori bo‘ladi. image4.png image5.png image6.png image7.png image1.png image2.png image3.png
