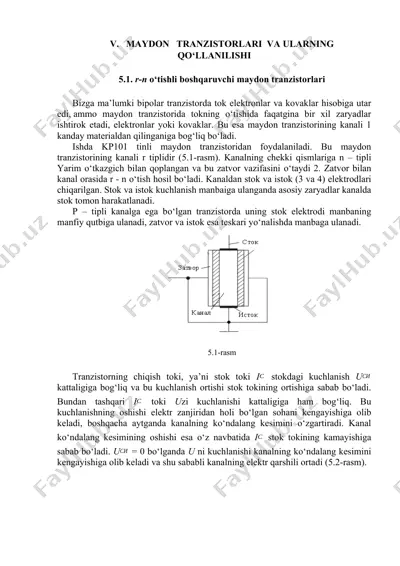

v. maydon tranzistorlari va ularning qo‘llanilishi 5.1. r-n o‘tishli boshqaruvchi maydon tranzistorlari bizga ma’lumki bipolar tranzistorda tok elektronlar va kovaklar hisobiga utar edi, ammo maydon tranzistorida tokning o‘tishida faqatgina bir xil zaryadlar ishtirok etadi, elektronlar yoki kovaklar. bu esa maydon tranzistorining kanali 1 kanday materialdan qilinganiga bog‘liq bo‘ladi. ishda kp101 tinli maydon tranzistoridan foydalaniladi. bu maydon tranzistorining kanali r tiplidir (5.1-rasm). kanalning chekki qismlariga n – tipli yarim o‘tkazgich bilan qoplangan va bu zatvor vazifasini o‘taydi 2. zatvor bilan kanal orasida r - n o‘tish hosil bo‘ladi. kanaldan stok va istok (3 va 4) elektrodlari chiqarilgan. stok va istok kuchlanish manbaiga ulanganda asosiy zaryadlar kanalda stok tomon harakatlanadi. p – tipli kanalga ega bo‘lgan tranzistorda uning stok elektrodi manbaning manfiy qutbiga ulanadi, zatvor va istok esa teskari yo‘nalishda manbaga ulanadi. 5.1-rasm tranzistorning chiqish toki, ya’ni stok toki i stokdagi kuchlanish u kattaligiga bog‘liq va bu kuchlanish ortishi stok tokining ortishiga …

2 / 5

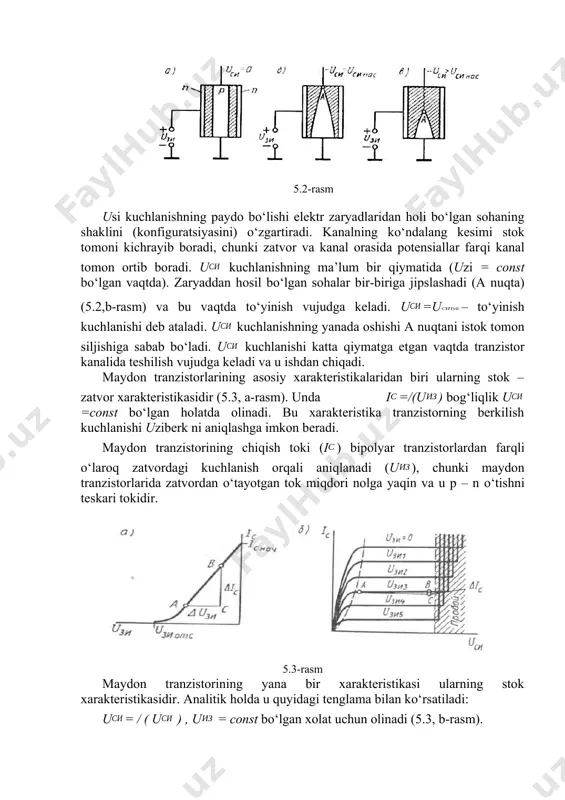

m) va bu vaqtda to‘yinish vujudga keladi. u=u– to‘yinish kuchlanishi deb ataladi. u kuchlanishning yanada oshishi a nuqtani istok tomon siljishiga sabab bo‘ladi. u kuchlanishi katta qiymatga etgan vaqtda tranzistor kanalida teshilish vujudga keladi va u ishdan chiqadi. maydon tranzistorlarining asosiy xarakteristikalaridan biri ularning stok – zatvor xarakteristikasidir (5.3, a-rasm). unda i=/(u) bog‘liqlik u=const bo‘lgan holatda olinadi. bu xarakteristika tranzistorning berkilish kuchlanishi uziberk ni aniqlashga imkon beradi. maydon tranzistorining chiqish toki (i) bipolyar tranzistorlardan farqli o‘laroq zatvordagi kuchlanish orqali aniqlanadi (u), chunki maydon tranzistorlarida zatvordan o‘tayotgan tok miqdori nolga yaqin va u p – n o‘tishni teskari tokidir. 5.3-rasm maydon tranzistorining yana bir xarakteristikasi ularning stok xarakteristikasidir. analitik holda u quyidagi tenglama bilan ko‘rsatiladi: u= / ( u ) , u = const bo‘lgan xolat uchun olinadi (5.3, b-rasm). maydon tranzistorining asosiy parametri ularning stok – zatvor xarakteristikasining tikligi – s va tranzistor chiqishining aktiv o‘tkazuvchanligi g. tiklik – s …

3 / 5

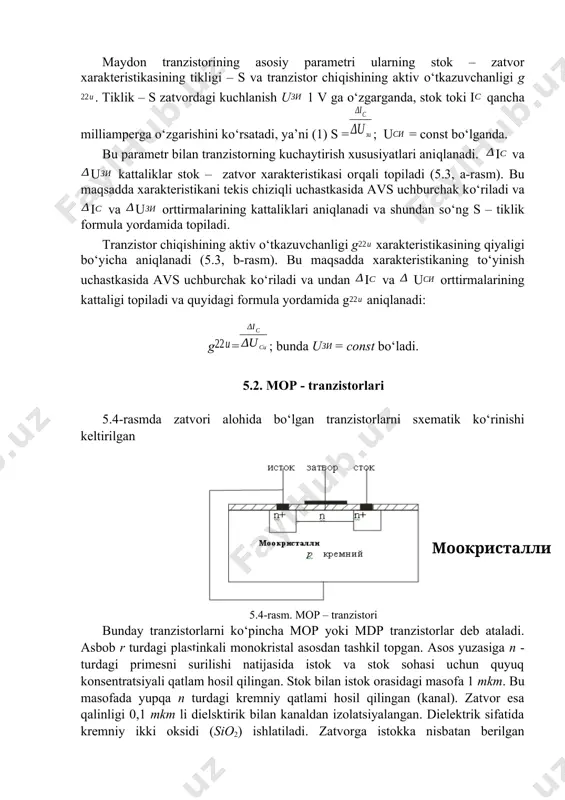

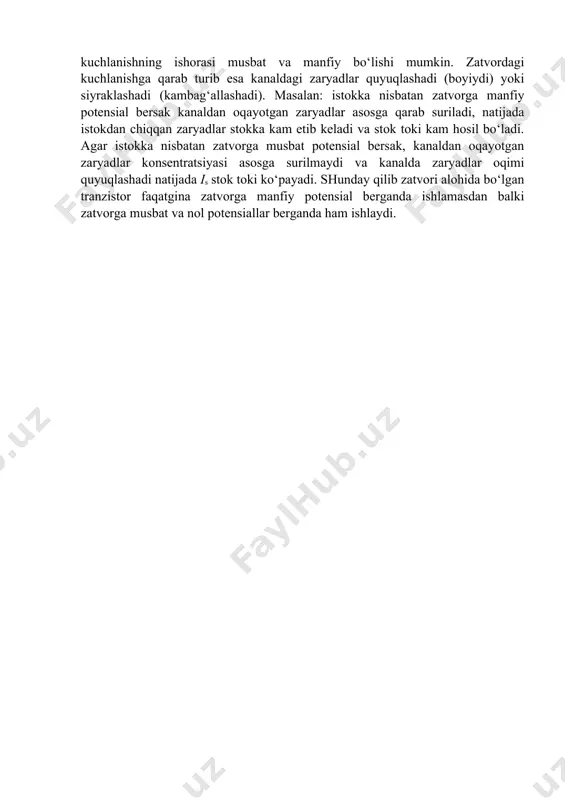

lgan tranzistorlarni sxematik ko‘rinishi keltirilgan ( моокристалли р кремний ) 5.4-rasm. mop – tranzistori bunday tranzistorlarni ko‘pincha mop yoki mdp tranzistorlar deb ataladi. asbob r turdagi plastinkali monokristal asosdan tashkil topgan. asos yuzasiga n - turdagi primesni surilishi natijasida istok va stok sohasi uchun quyuq konsentratsiyali qatlam hosil qilingan. stok bilan istok orasidagi masofa 1 mkm. bu masofada yupqa n turdagi kremniy qatlami hosil qilingan (kanal). zatvor esa qalinligi 0,1 mkm li dielsktirik bilan kanaldan izolatsiyalangan. dielektrik sifatida kremniy ikki oksidi (sio2) ishlatiladi. zatvorga istokka nisbatan berilgan kuchlanishning ishorasi musbat va manfiy bo‘lishi mumkin. zatvordagi kuchlanishga qarab turib esa kanaldagi zaryadlar quyuqlashadi (boyiydi) yoki siyraklashadi (kambag‘allashadi). masalan: istokka nisbatan zatvorga manfiy potensial bersak kanaldan oqayotgan zaryadlar asosga qarab suriladi, natijada istokdan chiqqan zaryadlar stokka kam etib keladi va stok toki kam hosil bo‘ladi. agar istokka nisbatan zatvorga musbat potensial bersak, kanaldan oqayotgan zaryadlar konsentratsiyasi asosga surilmaydi va kanalda zaryadlar oqimi …

4 / 5

ge3.png oleobject34.bin oleobject35.bin oleobject36.bin oleobject37.bin oleobject38.bin image15.wmf oleobject39.bin oleobject40.bin image16.png image4.wmf oleobject1.bin image5.wmf oleobject2.bin ситуй из u 22 зи зи c u i d d d cи c u i d d c си
