1 / 28

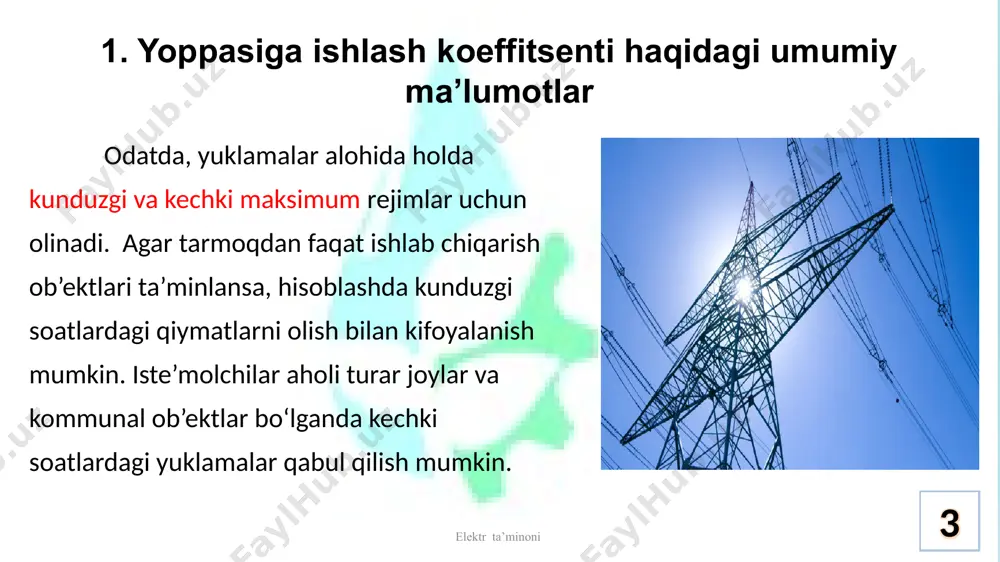

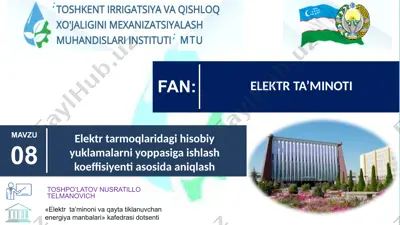

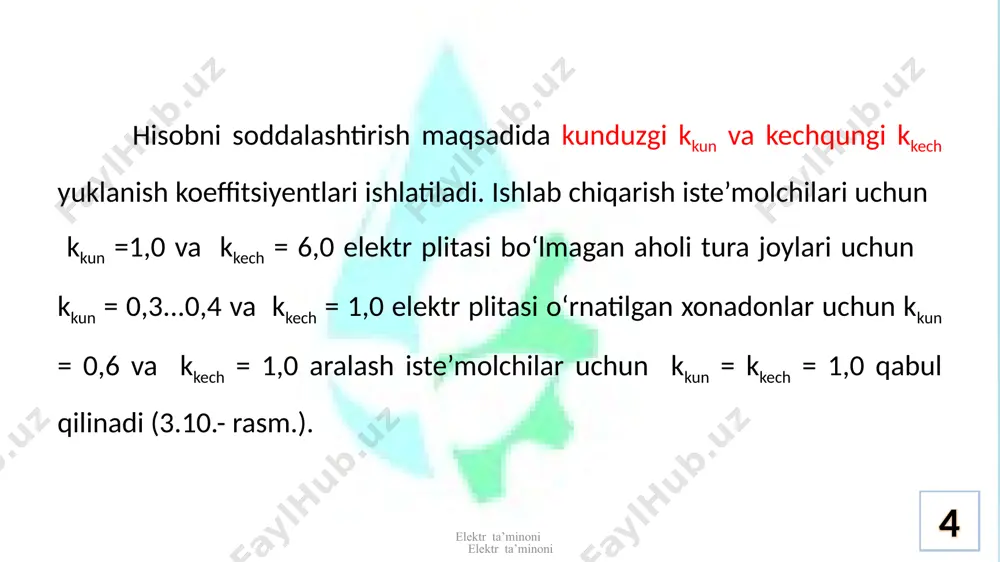

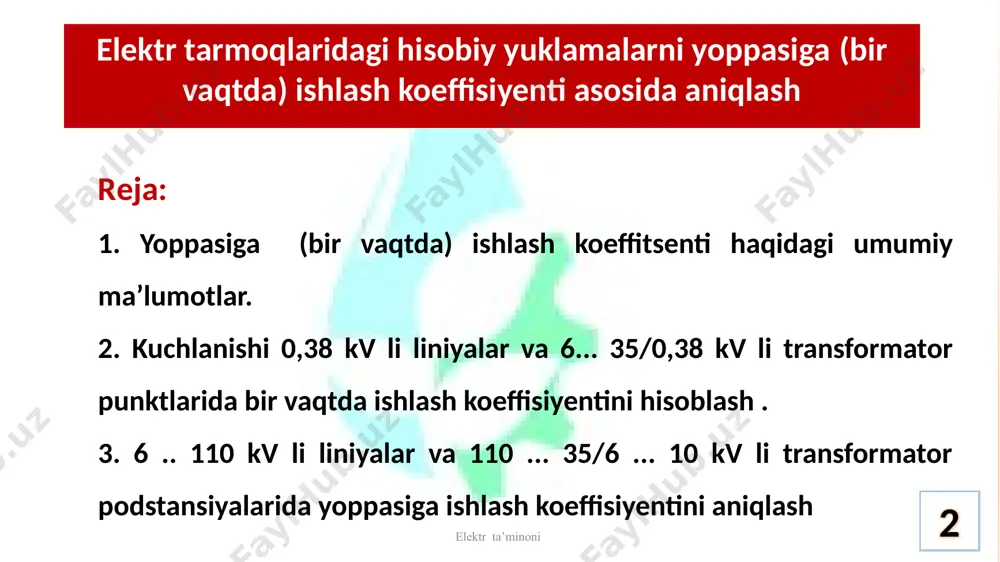

презентация powerpoint «elektr ta’minoni va qayta tiklanuvchan energiya manbalari» kafеdrasi dotsenti toshpo’latov nusratillo telmanovich mavzu 08 elektr ta’minoti fan: elektr tarmoqlaridagi hisobiy yuklamalarni yoppasiga ishlash koeffisiyenti asosida aniqlash 1 elektr tarmoqlaridagi hisobiy yuklamalarni yoppasiga (bir vaqtda) ishlash koeffisiyenti asosida aniqlash rеja: 1. yoppasiga (bir vaqtda) ishlash koeffitsenti haqidagi umumiy ma’lumotlar. 2. kuchlanishi 0,38 kv li liniyalar va 6... 35/0,38 kv li transformator punktlarida bir vaqtda ishlash koeffisiyentini hisoblash . 3. 6 .. 110 kv li liniyalar va 110 ... 35/6 ... 10 kv li transformator podstansiyalarida yoppasiga ishlash koeffisiyentini aniqlash 2 elektr ta’minoni 1. yoppasiga ishlash koeffitsenti haqidagi umumiy ma’lumotlar odatda, yuklamalar alohida holda kunduzgi va kechki maksimum rejimlar uchun olinadi. agar tarmoqdan faqat ishlab chiqarish ob’ektlari ta’minlansa, hisoblashda kunduzgi soatlardagi qiymatlarni olish bilan kifoyalanish mumkin. iste’molchilar aholi turar joylar va kommunal ob’ektlar bo‘lganda kechki soatlardagi yuklamalar qabul qilish mumkin. elektr ta’minoni 3 hisobni soddalashtirish maqsadida kunduzgi kkun va kechqungi …

2 / 28

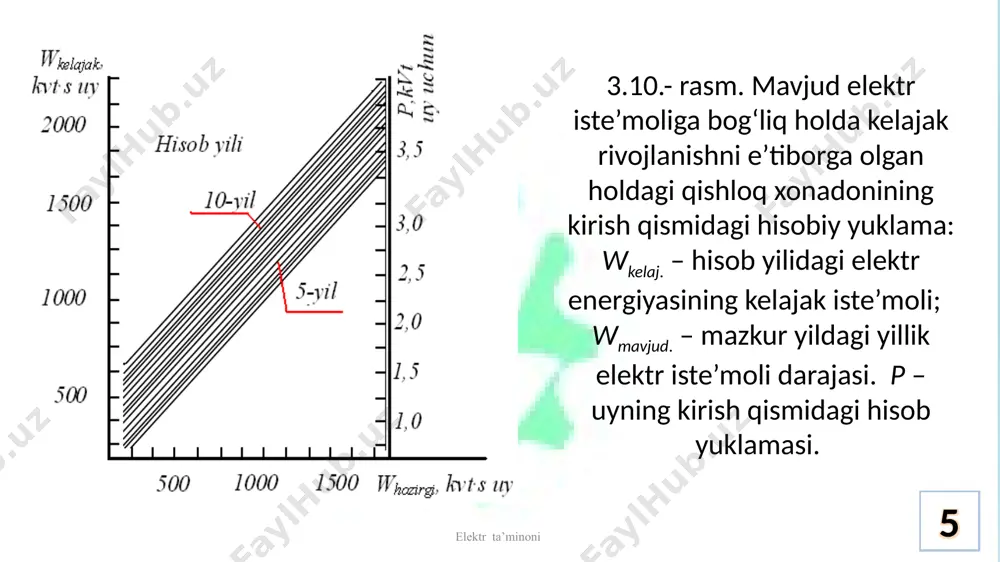

sformator punktlarida bir vaqtda ishlash koeffisiyentini hisoblash . ko‘p sonli statistik ma’lumotlarni ishlov berish, turar joy xonadonidagi yillik elektr energiyasi iste’molining uning kirish qismidagi yuklamaga bevosita bog‘liqligini ko‘rsatdi. shu sababli turar joy xonadonidagi hisob yuklamasini 3.10- rasmdagi egri chiziqlar yordamida aniqlash mumkin. elektr ta’minoni 6 haqiqatda iste’mol qilingan elektr energiyasi haqidagi ma’lumotlar o‘tgan davr (oy, yil) yoki ob’ektning ishga tushgan vaqtidan boshlab hisob ma’lumot olingan paytgacha bo‘lgan muddatdagi iste’mol miqdori bilan baholanadi. shu sababli loyihalashda ekspluatatsiya vaqtidan boshlab yoki 12 – yil, 10 yildan so‘ng yoki besh yillikdan so‘ng 7-yildagi ma’lumot qabul qilinadi. agar hisob davri oxirida aholi turar joylari gazalashtiriladigan bo‘lsa 3.10. rasmdagi grafikdan olingan ma’lumotlar 20% ga pasaytiriladi. elektr ta’minoni 7 yangidan elektrlashtiriladigan aholi turar joylarida yoki elektr energiyasi iste’moli haqidagi ma’lumotlar mavjud bo‘lmaganda xonadonning kirish qismidagi yuklama qiymati uchun quyidagi ma’lumotlar olinadi: a) eski va gazlashtirilgan aholi turar joylari (60% uylar kamida 20 yil oldin qurilgan -1,5 …

3 / 28

’yoriy ko‘rsatkichlar bo‘yicha har 1 m2 uchun 1 dan 4 lk. me’yor qabul qilinib 3 dan 13 vt. gacha quvvat sarfi belgilanadi. korxonalarning hovlilaridagi va boshqa ishlab chiqarish ob’ektlarining sahnida joylashgan bitta binoni tashqi yoritish yoritish uchun 250 vt, hovli aylanmasining 1 m. uchun 3 vt, umumiy foylanish va savdo markazlarining 1 m2 maydonga 0,5 vt yuklama me’yor etib belgilangan. elektr ta’minoni 10 bir toifali, yuklamasi bir xil va teng bo‘lgan elektr iste’mochilarning kunduzgi va kechki hisob quvvati kuchlanishi 380 v li havo liniyasi uchun quyidagi formuladan hisoblanadi: bu yerda: pi - alohida iste’molchilarning jamlanadigan quvvati; k0- yoppasiga, bir vaqtda ishlash koeffitsiyenti (3.5.- javdal). indikslar kun va kech –kunduzgi va kechqurungi yuklamani tavsillaydi. elektr ta’minoni 11 agar iste’morlchilarning yuklama qiymati o‘zaro 4 va undan ortiq bo‘lsa u holda ularni 3.6 –jadval yordamida umumlashtiriladi. bu yerda yuklamaning kamayishi qo‘shiluvchisi pmin.qo‘sh, pmaks. qush – yuklamaning maksimal qo‘shiluvchisi. u hoda yuklama quyidagi formuladan …

4 / 28

ti oxiridagi hisobiy yuklamasi quyidagi formuladan topiladi: bu yerda: po‘lch. - tp ning o‘lchov asosida olingan mavjud yuklamasi; kyuk.ort. koef. – yuklamaning ortish koeffitsiyenti (3.9-jadval). elektr ta’minoni 17 elektr ta’minoni 18 maksimal tok yuklamasi o‘lchangan bo‘lsa, hisobiy aktiv quvvat quyidagi formuladan aniqlanadi: bu yerda: i - yuklama tokining o‘lchangan qiymati, a. elektr ta’minoni 19 3. 6 .. 110 kv li liniyalar va 110 ... 35/6 ... 10 kv li transformator podstansiyalarida yoppasiga ishlash koeffisiyentini aniqlash. tp lar soni 2 3 5 10 20 25 va yuqori yoppasiga ishlash koeffitsiyenti 0,9 0,85 0,8 0,75 0,70 0,65 kuchlanishi 6 ... 35 kv li elektr tarqatish tarmog‘ining bir qismidagi yuklamani aniqlashda, kuchlanishi 0,38 kv li elektr tarmoqlar yuklamasini hisoblash formulalaridan foydanish mumkin. hisoblashda yoppasiga ishlash koeffitsiyentining quyidagi qiymatlari olinadi: elektr ta’minoni 20 kuchlanishi 35 va 110 kv li ta’minot liniyalari hamda kuchlanishi 110/35 kv li podstansiyalardagi hisob yuklamasi kuchlanishi 35/10 kv li podstansiyalar …

5 / 28

iy yuklama p0 ga nisbati egri chiziqlaridan olinadi. bu yerda ∆pk.x. – kommunal xizmat iste’molchilarining hisob yuklamasi. 24 3.13 - rasm. ishlab chiqarish yuklamasi ulushiga asosan quvvat koeffitsiyentining o‘zgarish grafigi. 1 - kunduzgi maksimumga ko‘ra; 2 - kechqurungi maksimumga ko‘ra. elektr ta’minoni 25 elektr ta’minoni adabiyotlar: 1. toshpo‘latov n.t. – «suv xo‘jaligida elektr ta’mnoti» darslik. toshkent, tiqxmmi 2019 y.-451 b. 2. и.а. будзко, н.м. зуль-«электроснабжение сельского хозяйства» москва, колос 2005 г. – 496 с. 3. donald l, basham p.e. - elektrical pover sypply and distribution. ufc-3-550-03fa, usa 2005. 4. э.а. киреев. электроснабжение и электрооборудование цехов промыщленных предприятий. москва. кнорус. 2011 г. 368 с. 6. и.а. будзко, ю.в. гессен, м.с. левин - «электроснабжение сельскохозяйственных предприятий и насленных пунктов» м. колос 2011 г.-256 с. 7. «приборы и средства диагностики электрооборудования и измерений в системах электроснабжения» справочное пособие. под.ред. в.и. григорьева.-м.: колос, 2006 г.-272 стр. 8. https://www.youtube.com/watch?v=wt1v-gevn7e&list=plcd9ulypxqyefozuozfodcmdeqem-wjyl 26 elektr ta’minoni nusratullo tashpulatov, [06.06.2023 …
