1 / 22

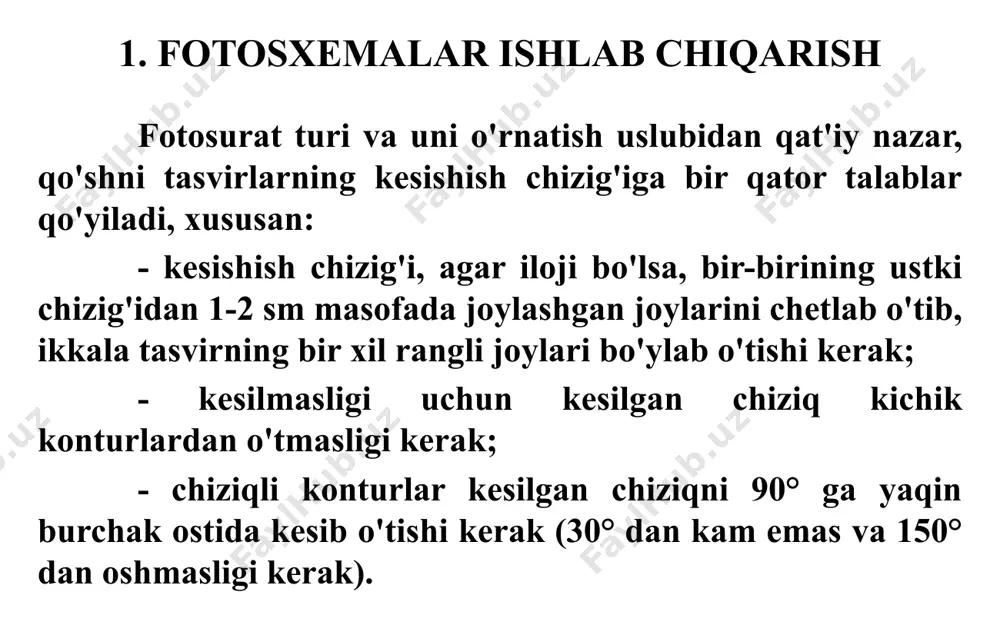

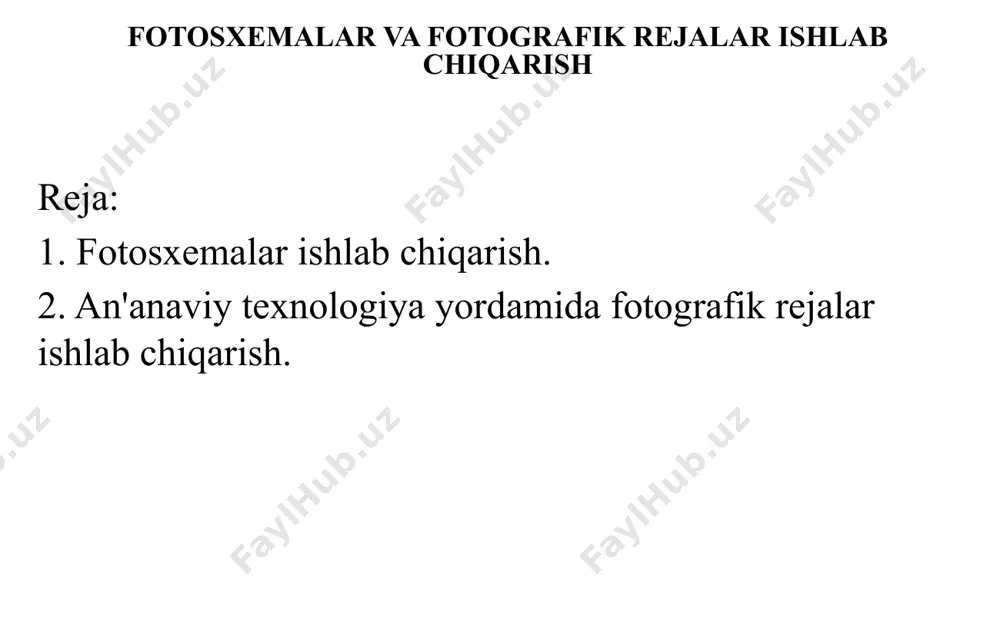

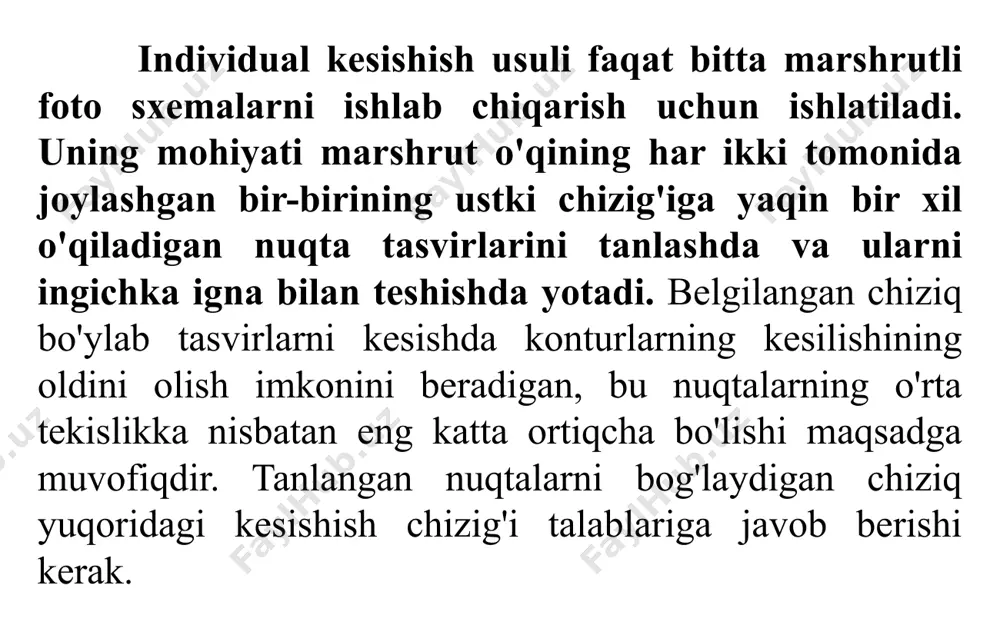

o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi «tiqxmmi» mtu “geodeziya va geoinformatika” kafedrasi katta o’qituvchisi abdiramanov rashid duschanovichning aerofotosuratlarning geodezik ta’minoti fanidan ma’ruzasi toshkent - 2022 fotosxemalar va fotografik rejalar ishlab chiqarish reja: 1. fotosxemalar ishlab chiqarish. 2. an'anaviy texnologiya yordamida fotografik rejalar ishlab chiqarish. 1. fotosxemalar ishlab chiqarish fotosurat turi va uni o'rnatish uslubidan qat'iy nazar, qo'shni tasvirlarning kesishish chizig'iga bir qator talablar qo'yiladi, xususan: - kesishish chizig'i, agar iloji bo'lsa, bir-birining ustki chizig'idan 1-2 sm masofada joylashgan joylarini chetlab o'tib, ikkala tasvirning bir xil rangli joylari bo'ylab o'tishi kerak; - kesilmasligi uchun kesilgan chiziq kichik konturlardan o'tmasligi kerak; - chiziqli konturlar kesilgan chiziqni 90° ga yaqin burchak ostida kesib o'tishi kerak (30° dan kam emas va 150° dan oshmasligi kerak). individual kesishish usuli faqat bitta marshrutli foto sxemalarni ishlab chiqarish uchun ishlatiladi. uning mohiyati marshrut o'qining har ikki tomonida …

2 / 22

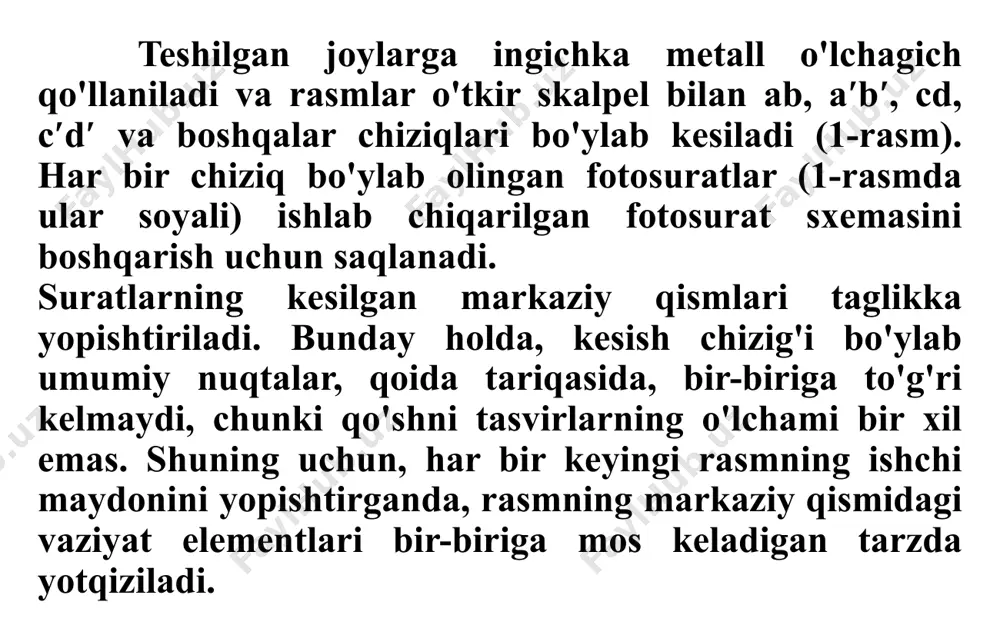

di. bunday holda, kesish chizig'i bo'ylab umumiy nuqtalar, qoida tariqasida, bir-biriga to'g'ri kelmaydi, chunki qo'shni tasvirlarning o'lchami bir xil emas. shuning uchun, har bir keyingi rasmning ishchi maydonini yopishtirganda, rasmning markaziy qismidagi vaziyat elementlari bir-biriga mos keladigan tarzda yotqiziladi. 1-rasm. aloxida qirqim usulida fotosxemalarni tayyorlash rasmlarni birgalikda kesishda ular umumiy kontur bo'ylab oldindan yig'iladi. konturlarni tekislash quyidagicha amalga oshiriladi, bunda bir-birining ustiga o'ralgan qismlar qo'yiladi va bir vaqtning o'zida bir-birining harakati bilan yuqori aerofoto rasmni tez-tez ko'tarib, umumiy konturlarni bir-birining ustiga qo'yadi. jarayonni nazorat qilish uchun yuqori rasmda bir nechta nuqta teshiladi, uni orqaga burib, o'rnatish sifati baholanadi. agar tizimli tafovutlar mavjud bo'lsa, yuqori tasvir kerakli tomonga siljiydi. bu holatda rasmlar og'irliklar bilan o'rnatiladi va kesma shunday qilib bajariladiki, ikkala rasm ham kesiladi va kesilgan chiziq uchun yuqoridagi talablar bajariladi. quyidagi kadrlarni tahrirlash va kesish xuddi shu tarzda amalga oshiriladi, barcha kadrlarni kesib bo'lgach, ular tayanchga yopishtiriladi, qo'shni tortishishlarning kesilgan …

3 / 22

ing sifatini baholash uchun saqlanadi. suratlarning kesilgan ish joylari o'rta marshrutning o'rta aerosyomkasidan boshlab tayanchga yopishtiriladi. berilgan fotografik sxemalar ko'p marshrutli fotografik sxemalar bilan bir xil tartibda joylashtirilgan, biroq ularni ma'lum bir masshtabga etkazish uchun ularni kattalashtirishdan oldin har bir tasvirning kattalashtirish koeffitsienti mi tasviri shkalasi maxrajining berilgan m shkalasi denominatoriga nisbati sifatida aniqlanadi. rasm shkalasi 1/mi=f/hi formulasi yordamida gps qabul qilgich yoki radio altimetr o'qishidan aniqlanishi mumkin. bortda o'qishlar bo'lmaganda, tasvirlar ko'lami topografik xaritadan lsm rasmda o'lchangan uzunliklarga mos keladigan bo'laklarning uzunligini solishtirib aniqlanadi. 1-o'lchovli xaritani hisobga olgan holda: mk tasvir shkalasi 1:m fotosuratlar sxemasining o'lchovi ko'pincha topografik xaritalar uchun qabul qilingan standart qiymatlarga muvofiq tanlanadi: 1: 5000, 1: 10000, 1: 25000 va boshqalar. shuni yodda tutish kerakki, tekis yerlarning rejali tasvirlaridan tashkil topgan fotografik sxemalar (ayniqsa, berilgan fotografik sxemalar) doimiy shkalada va kichik buzilishlar bilan ajralib turadi. shunday qilib, taxminan 10ʹ ga teng tekislikdagi girob stabilizatsiyalangan tasvirlarning o'rtacha …

4 / 22

chni tayyorlashdan boshlanadi. baza chizilgan qog'oz bilan yopishtirilgan bo'lib, unga koordinata panjarasi va tayanch nuqtalari, trapetsiya ramkasining burchaklari va konvertatsiya nuqtalari qo'llaniladi. keyinchalik, fotografik rejani o'rnatishga tayyorgarlik ko'ring: o'zgartirilgan tasvirlarni tanlang, ularning fotografik va metrik sifatini tekshiring, transformatsiya nuqtalarini aniqlang va diametri 1,0 mm bo'lgan doira shaklida teshik qilinadi. bu teshiklarning markazlari taglikning mos keladigan nuqtalariga to'liq mos kelishi kerak. transformatsiyaning to'g'riligini tekshirish uchun teshiklari markazlashtirilgan teshiklari bo'lgan aerofotograf joylashtiriladi, shunda teshiklar markazlari tayanchning mos keladigan nuqtalaridan 0,5 mm dan oshmasligi kerak (tekis va tepalikli joylar uchun). agar tasvirlar zonalar bo'yicha o'zgartirilsa, tekshirish mos yozuvlar plitasi yordamida amalga oshiriladi, rasmda teshilgan teshiklarning markazlari mos keladigan zonaning nuqtalari bilan tekislanadi. qabul qilinmaydigan tafovutlar bo'lsa, tasvirlar rad etiladi va yana o'zgartiriladi. rasmlarni bitta tekislikda va zonalarda (bir nechta tekisliklarda) fototransformatsiya qilishda fotografik rejalarni o'rnatish texnikasi boshqacha va quyidagilardan iborat. agar yer tekis bo'lsa va fototransformatsiya bitta tekislikda bajarilsa, u holda fotografik rejani …

5 / 22

ht bilan teshilgan teshiklari markazlari bilan hizalanishi nazorat qilinadi. rasmni joylashtirgandan so'ng, ikkala rasmni ham kesib oling, xuddi rasm sxemasini bo'g'inlarni kesish usuli bilan o'rnatiladi. shundan so'ng, birinchi marshrutning rasmlari og'irliklar bilan o'rnatiladi va qo'shni yo'nalish tasvirlarini bir xil tartibda yig'ish va kesishga o'tiladi. bunday holda, konturlarning konvergentsiyasini nazorat qilish ham uzunlamasına, ham ko'ndalang kesishish zonalarida amalga oshiriladi. shundan so'ng, ko'ndalang qoplamaning o'rta chizig'i bo'ylab qo'shni chiziqlar tasvirlari kesiladi. fotosurat xaritasi o'rnatilgandan so'ng, aerofotograflar trapezoid ramkalari bo'ylab qirqiladi, 1 sm kenglikdagi chiziq ichida va tasvirni qayta ishlash chegaralari bo'ylab 2 sm masofada saqlanadi. ularga qo'llaniladigan panjara chiziqlari fotografik xaritani boshqarish uchun saqlanadi. agar tasvirlar zonalar bo'yicha o'zgartirilsa, birinchi navbatda, ularning har birida formula bo'yicha hisoblangan pozitsiyalariga tuzatishlar kiritish orqali o'zgartirish nuqtalarining joylashuvi to'g'rilanadi. bunday holda, ijobiy tuzatishlar markazga, salbiylari esa markazga joylashtiriladi. olingan nuqtalarda diametri 1,0 mm bo'lgan teshiklar alohida teshiladi. agar bitta aeronegativdan turli zonalarga aylantirilganda olingan barcha izlar …
