1 / 25

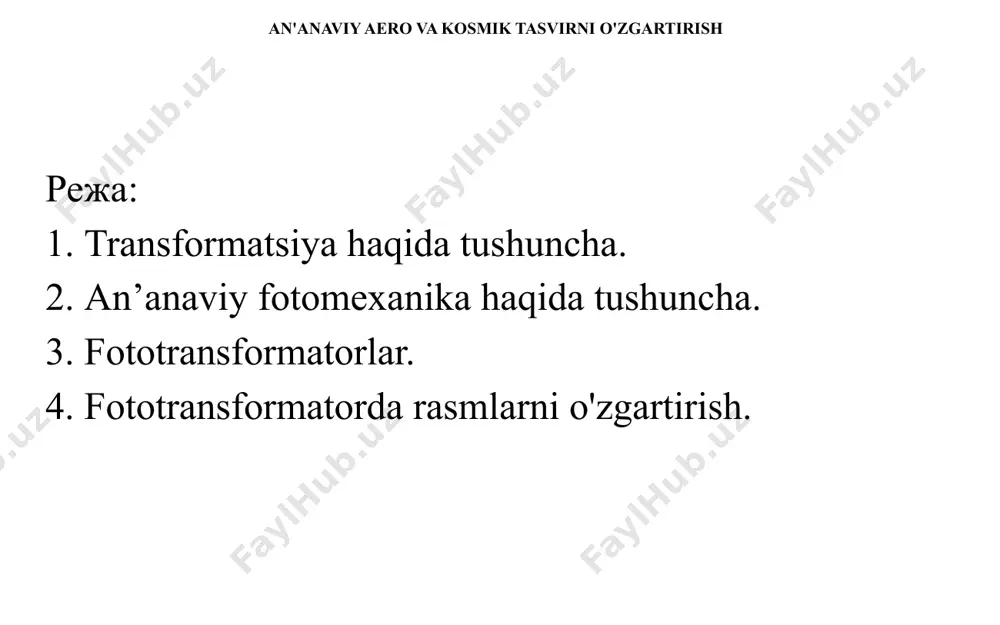

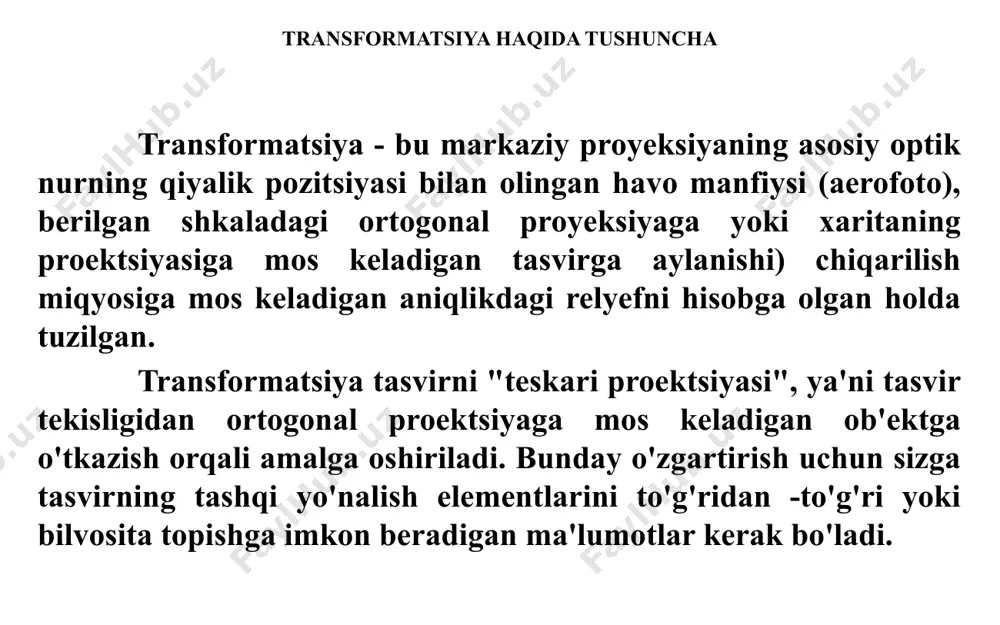

o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi «tiqxmmi» mtu “geodeziya va geoinformatika” kafedrasi katta o’qituvchisi abdiramanov rashid duschanovichning aerofotosuratlarning geodezik ta’minoti fanidan ma’ruzasi toshkent - 2022 an'anaviy aero va kosmik tasvirni o'zgartirish режа: 1. transformatsiya haqida tushuncha. 2. an’anaviy fotomexanika haqida tushuncha. 3. fototransformatorlar. 4. fototransformatorda rasmlarni o'zgartirish. transformatsiya haqida tushuncha transformatsiya - bu markaziy proyeksiyaning asosiy optik nurning qiyalik pozitsiyasi bilan olingan havo manfiysi (aerofoto), berilgan shkaladagi ortogonal proyeksiyaga yoki xaritaning proektsiyasiga mos keladigan tasvirga aylanishi) chiqarilish miqyosiga mos keladigan aniqlikdagi relyefni hisobga olgan holda tuzilgan. transformatsiya tasvirni "teskari proektsiyasi", ya'ni tasvir tekisligidan ortogonal proektsiyaga mos keladigan ob'ektga o'tkazish orqali amalga oshiriladi. bunday o'zgartirish uchun sizga tasvirning tashqi yo'nalish elementlarini to'g'ridan -to'g'ri yoki bilvosita topishga imkon beradigan ma'lumotlar kerak bo'ladi. shu munosabat bilan, transformatsiya usullari ikkita asosiy, tubdan va texnik jihatdan har xil guruhlarga bo'linadi - mos yozuvlar nuqtalari bo'yicha …

2 / 25

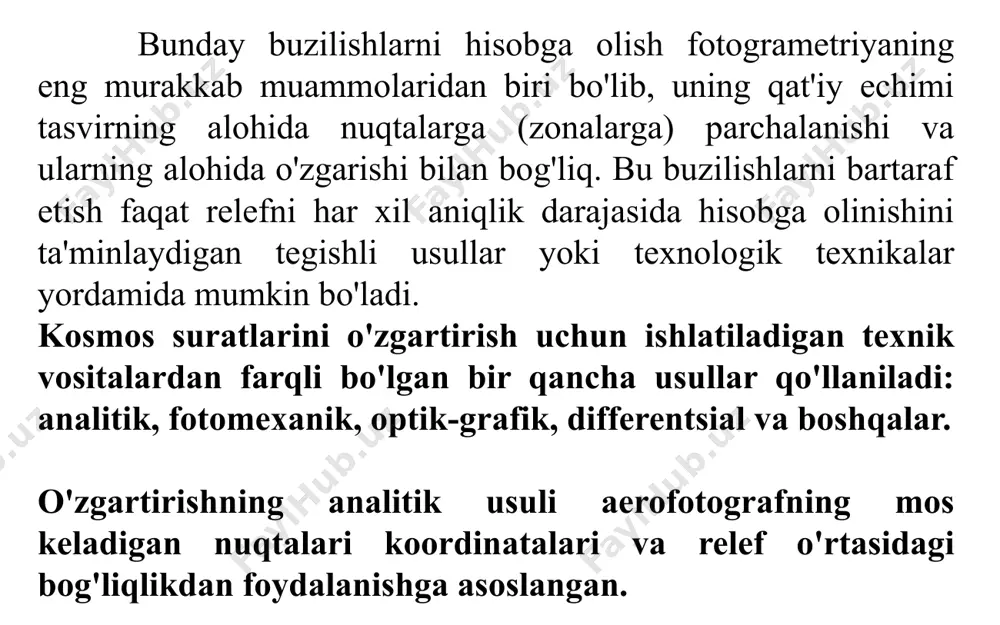

hisobga olish fotogrametriyaning eng murakkab muammolaridan biri bo'lib, uning qat'iy echimi tasvirning alohida nuqtalarga (zonalarga) parchalanishi va ularning alohida o'zgarishi bilan bog'liq. bu buzilishlarni bartaraf etish faqat relefni har xil aniqlik darajasida hisobga olinishini ta'minlaydigan tegishli usullar yoki texnologik texnikalar yordamida mumkin bo'ladi. kosmos suratlarini o'zgartirish uchun ishlatiladigan texnik vositalardan farqli bo'lgan bir qancha usullar qo'llaniladi: analitik, fotomexanik, optik-grafik, differentsial va boshqalar. o'zgartirishning analitik usuli aerofotografning mos keladigan nuqtalari koordinatalari va relef o'rtasidagi bog'liqlikdan foydalanishga asoslangan. fotomekanik transformatsiya usuli maxsus qurilmalar - fototransformatorlardan foydalanishga asoslangan. tegishli ish harakatlari bilan fototransformatorning asosiy qismlari ekranga o'rnatilgan tasvir gorizontal aerofotoga mos keladigan holatga keltiriladi va bu rasm fotografik qog'ozga o'rnatiladi. o'tkazilgan fotosurat ochiq fotosurat qog'ozini kimyoviy tozalash natijasida olinadi. yaqin vaqtgacha bu o'zgartirish usuli asosiy bo'lgan. transformatsiyaning optik-grafik usuli maxsus kichik formatli qurilmalar-proyektorlardan foydalanishni o'z ichiga oladi. ularning yordami bilan olingan o'zgartirilgan rasm qog'oz varag'iga proektsiya qilinadi, qalam bilan chiziladi va an'anaviy belgilar …

3 / 25

transformatsiyasi") universal qurilma yordamida ortofoto yaratilganda, y o'qi bo'ylab stereopairli tasvirlardan birini skanerlashda, proektsiyaning doimiy o'zgarishi bilan qo'llaniladi. yerning profiliga qarab balandligi va tasvirni rombik yoki trapetsoidal yoriq orqali fotografik qavat ustiga proektsiyalanadi. "ortogonal transformatsiya" atamasi tasvirni raqamli qayta ishlash amalga oshirilgan holatlarda qo'llaniladi va ortofotograf qiyalik va gorizontal tasvirlar nuqtalari koordinatalarini bog'laydigan formulalar yordamida piksellar guruhini aylantirish orqali yaratiladi. an’anaviy fotomexanika haqida tushuncha fotomekanik transformatsiya (fototransformatsiya) - bu fotografik tasvirning shunday o'zgarishi, natijada ma'lum hajmda va kerakli aniqlikda yangi fotografik tasvir olinadi. fotomekanik transformatsiya maxsus optik -mexanik qurilmalar - fototransformatorlar yordamida amalga oshiriladi. qorong'i xonada joylashgan fototransformator kassetasiga yuqoridan yoritilgan aeronegativ p joylashtiriladi va tasvir s linzasi orqali e ekranga chiqariladi. mexanik harakatlar va burilishlar aeronegativ, linzalar va fototransformatorlar ekranining o'zaro pozitsiyasiga erishadi, bunda aerongativga bog'langan a0, b0, c0 va d0 nuqtalarning proyeksiyalari a0, b0, c0 nuqtalarga to'g'ri keladi. va bazaning d0 ekranga joylashtirilgan e. bu holda, ekrandagi proektsion …

4 / 25

gi e) tekisligining nisbiy o'rnini o'zgartirib, bir qancha proyektsion nurlar qurish. birinchi usul birinchi turdagi fototransformatorlarda amalga oshiriladi, ular proyektsion nurlar to'plamining o'xshashligi printsipida ishlaydi, ikkinchisi - ikkinchi turdagi fototransformatorlarda, bu yеrda proyeksiyalovchi nurlarning transformatsiyalangan to'plamlari printsipi qo'llaniladi. rasmlarni to'g'ri fototransformatsiya qilish uchun ekranda hosil qilingan tasvirning aniqligi va geometrik to'g'riligini ta'minlash uchun bir qancha shartlar bajarilishi shart. fototransformatsiyaning optik shartlari fototransformator ekranida aniq tasvirni ta'minlaydi. fototransformatsiyaning geometrik shartlari 1: m shkalasida fototransformator ekranida geometrik to'g'ri tasvirni beradi. fototransformatorlar fotogrammetrik ishlarni bajarishda mahalliy va xorijiy ishlab chiqarishning bir qancha zamonaviy qurilmalari ishlatiladi, ulardan ba'zilari quyida muhokama qilinadi. avtomatlashtirilgan fototransformatorlar fta va "peleng" transformatsiya elementlarining birinchi tizimini amalga oshiradi va mos yozuvlar nuqtalari yoki sozlash ma'lumotlariga ko'ra, proektsion nurlar to'plamlari bilan rejalashtirilgan va istiqbolli tasvirlarni o'zgartirish uchun mo'ljallangan. raqamli balandlik modeli yer haqida qo'shimcha ma'lumot sifatida ishlatilishi mumkin, bu esa har qanday yerning tasvirini qayta ishlashga imkon beradi. ikkala qurilma ham …

5 / 25

alari yoki sozlash elementlari orqali fototransformatsiyaga mo'ljallangan. qurilmalar yuqori sifatli almashtiriladigan linzalar bilan jihozlangan bo'lib, ular yuqori aniqlikdagi fotografik tasvirlarni olish imkoniyatini beradi. optik va geometrik shartlar hisoblash qurilmalari yoki elektromexanik invertorlar yordamida bajariladi; desentratsiyani operator qo'lda yoki maxsus hisoblash qurilmalari yordamida kiritadi. kompyuterlar asosida raqamli fotogrametrik qurilmalar va ish stantsiyalarining keng qo'llanilishi tufayli fototransformatorlarning yangi dizaynlarini ishlab chiqish o'z ahamiyatini yo'qotdi. fototransformatorda rasmlarni o'zgartirish rasmlarni fototransformatsiya qilish ma'lumotlarni sozlash yoki nazorat nuqtalari orqali amalga oshirilishi mumkin. rasmlarni sozlash ma'lumotlariga muvofiq o'zgartirish fta, rectimat, seg-v, seg-vi va boshqa fototransformatorlar yordamida amalga oshiriladi. analitik o'zgartirish uchun sizga kerak: f, x0, y0 tasvirning ichki yo'nalish elementlari; uning tashqi yo'nalishining burchakli elementlari a, ω, χ; suratga olishning o'rtacha balandligi h; fototransformator f ning fokus uzunligi va tuzilgan reja 1: m. ushbu ma'lumotlar asosida transformatsiya elementlarini hisoblash amalga oshiriladi. keyin aeronegativ fototransformator kassetasiga joylashtiriladi va ishonchli belgilar bilan aniq yo'naltiriladi. tegishli o'lchovlarda, ularning nol …
